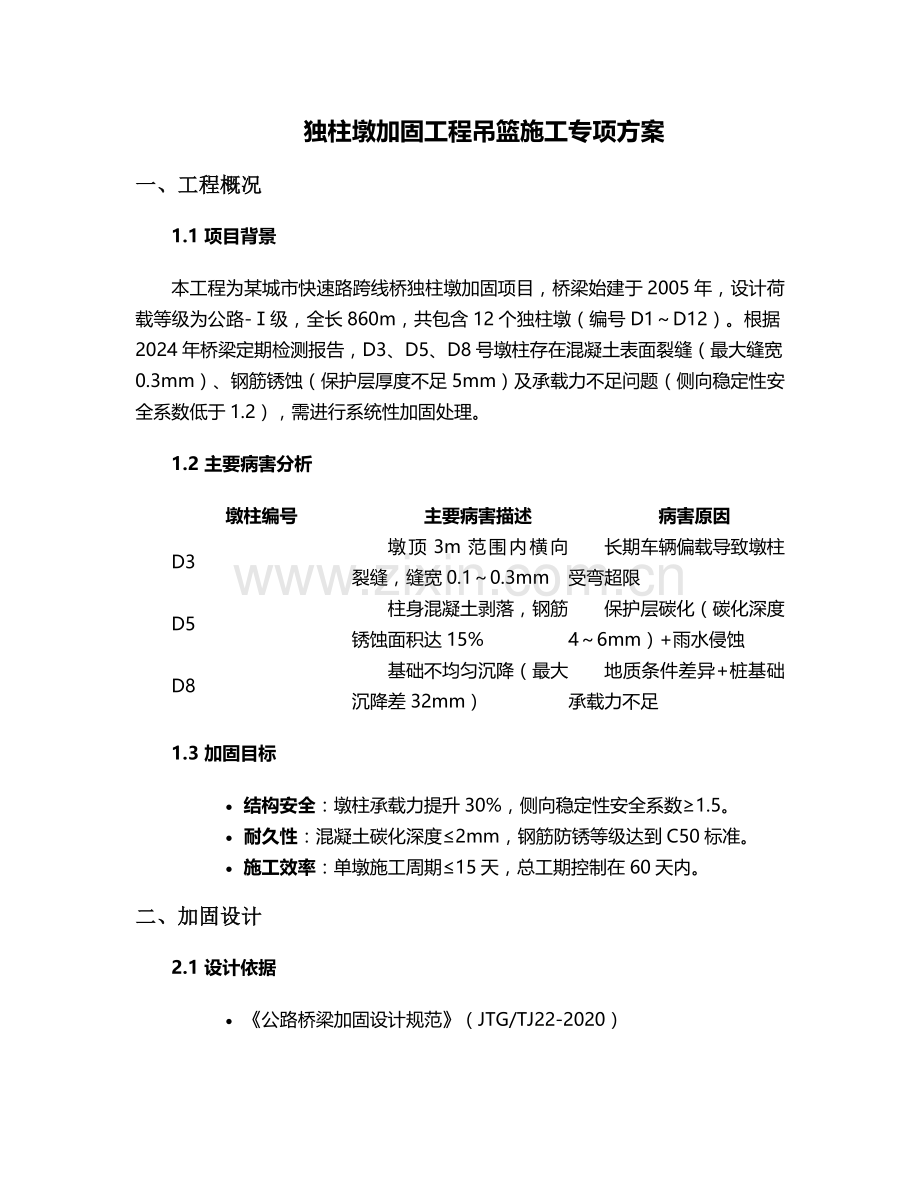

独柱墩加固工程吊篮施工专项方案
一、工程概况
1.1 项目背景
本工程为某城市快速路跨线桥独柱墩加固项目，桥梁始建于2005年，设计荷载等级为公路-Ⅰ级，全长860m，共包含12个独柱墩（编号D1～D12）。根据2024年桥梁定期检测报告，D3、D5、D8号墩柱存在混凝土表面裂缝（最大缝宽0.3mm）、钢筋锈蚀（保护层厚度不足5mm）及承载力不足问题（侧向稳定性安全系数低于1.2），需进行系统性加固处理。
1.2 主要病害分析
墩柱编号
主要病害描述
病害原因
D3
墩顶3m范围内横向裂缝，缝宽0.1～0.3mm
长期车辆偏载导致墩柱受弯超限
D5
柱身混凝土剥落，钢筋锈蚀面积达15%
保护层碳化（碳化深度4～6mm）+雨水侵蚀
D8
基础不均匀沉降（最大沉降差32mm）
地质条件差异+桩基础承载力不足
1.3 加固目标
· 结构安全：墩柱承载力提升30%，侧向稳定性安全系数≥1.5。
· 耐久性：混凝土碳化深度≤2mm，钢筋防锈等级达到C50标准。
· 施工效率：单墩施工周期≤15天，总工期控制在60天内。
二、加固设计
2.1 设计依据
· 《公路桥梁加固设计规范》（JTG/TJ22-2020）
· 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG3362-2020）
· 《公路独柱墩梁式桥抗倾覆加固设计指南》（T/CECSGXXXX-2025）
2.2 加固方案
2.2.1 D3号墩（裂缝修复+增大截面）
· 裂缝处理：采用低压灌注法注入环氧树脂胶（裂缝宽度≥0.2mm时），表面涂刷碳纤维布（宽度200mm，厚度0.167mm）封闭裂缝。
· 增大截面：墩柱表面植筋（直径16mm HRB400钢筋，间距200mm×200mm），浇筑C40补偿收缩混凝土，新增截面厚度150mm，高度覆盖墩顶至地面以上2m范围。
2.2.2 D5号墩（钢筋除锈+外包钢加固）
· 钢筋处理：凿除碳化混凝土（深度50mm），采用喷砂法除锈，涂刷阻锈剂后绑扎Φ8@100mm箍筋，植入Φ20mm锚筋（植入深度15d）。
· 外包钢施工：采用Q355NH耐候钢板（厚度8mm）包裹墩柱，钢板与原结构间灌注无收缩灌浆料（抗压强度≥60MPa），接缝处焊接缀板（间距500mm）。
2.2.3 D8号墩（基础加固+增设盖梁）
· 基础处理：采用高压旋喷桩（直径600mm，桩长15m，间距1.2m）加固地基，桩顶浇筑300mm厚钢筋混凝土承台。
· 盖梁增设：墩顶浇筑钢筋混凝土盖梁（尺寸1.2m×0.8m×4.5m），新增2个支座（型号GPZⅡ3.0DX），支座间距由原1.5m增至3.0m，提升横向抗倾覆能力。
2.3 材料要求
材料类型
规格参数
性能指标
碳纤维布
单向编织，厚度0.167mm
抗拉强度≥3000MPa，弹性模量≥2.3×10⁵MPa
植筋胶
改性环氧树脂
粘结强度≥30MPa，耐温范围-40℃～60℃
灌浆料
无收缩早强型
24h抗压强度≥40MPa，流动度≥300mm
耐候钢板
Q355NH，厚度8mm
屈服强度≥355MPa，伸长率≥20%
三、施工工艺
3.1 施工总体流程
施工准备→吊篮安装调试→墩柱表面处理→裂缝修复/钢筋除锈→加固材料安装（植筋/钢板/盖梁）→灌注/浇筑施工→养护→质量验收
3.2 关键工序施工要点
3.2.1 吊篮安装与调试（以ZLP630型电动吊篮为例）
1. 悬挂机构安装：
o 前梁伸出长度≤1.5m，配重块采用混凝土预制块（每块25kg，数量≥40块），固定螺栓扭矩≥40N·m。
o 钢丝绳选用Φ8.3mm镀锌钢丝绳（破断拉力≥58kN），绳卡数量≥3个，方向“一正一反”布置，间距100mm。
2. 安全装置调试：
o 安全锁模拟坠落测试：提升机断电后，安全锁应在100mm距离内锁死钢丝绳，锁止力≥20kN。
o 限位开关安装：上限位距离屋顶≥1.5m，下限位距离地面≥0.5m，触发后立即切断电源。
3. 试运行要求：
o 空载升降3次，检查双机同步性（高度差≤10cm），提升机噪音≤85dB，制动距离≤150mm。
3.2.2 墩柱表面处理
· 混凝土凿毛：采用高压水枪（压力≥15MPa）清除表面浮浆，露出新鲜骨料，凿毛深度≥5mm，表面平整度≤5mm/2m。
· 钢筋除锈：喷砂除锈等级达到Sa2.5级，表面露出金属光泽，除锈后2h内涂刷阻锈剂，4h内完成后续施工。
3.2.3 外包钢施工（D5号墩）
1. 钢板加工：
o 工厂预制弧形钢板（弧度与墩柱匹配），焊接缀板（尺寸100mm×80mm×8mm），焊缝等级为一级（全熔透），焊后进行UT探伤检测。
2. 安装流程：
o 植埋M20膨胀螺栓（间距500mm），钢板就位后临时固定，采用环氧树脂胶（厚度3～5mm）粘贴，灌注孔设置间距500mm（上下错开布置）。
o 灌浆料采用机械搅拌（转速≥1500r/min），从下向上连续灌注，压力控制在0.3～0.5MPa，直至排气孔溢出密实浆料。
3.2.4 盖梁施工（D8号墩）
· 模板安装：采用18mm厚酚醛覆膜胶合板，支撑体系为Φ48×3.5mm钢管（间距600mm×600mm），预压荷载为设计荷载的1.2倍，持荷时间≥24h。
· 混凝土浇筑：分两层浇筑（每层厚度500mm），采用插入式振捣棒（直径50mm）振捣，振捣间距≤300mm，时间15～30s，表面收光后覆盖土工布洒水养护（养护期≥14d）。
3.3 吊篮作业专项要求
· 载荷控制：额定载荷630kg，实际施工限载400kg（含人员、工具及材料），吊篮内物料堆放高度≤1.2m，严禁超载或偏载。
· 升降操作：运行速度≤9m/min，启动/停止时应缓慢操作，双机驱动同步误差超过20cm时立即停机调整。
· 作业平台：设置1.2m高防护栏杆，底板铺设防滑橡胶垫，悬挂“限载”“禁止抛物”标识牌，作业人员安全带独立固定于屋顶承重结构。
四、质量控制
4.1 质量检查标准
检查项目
允许偏差
检验方法
植筋深度
±5mm
钻孔实测（每50根取1组）
钢板粘贴空鼓率
≤5%
锤击法（每10m²取1点）
盖梁轴线偏差
≤10mm
全站仪测量
混凝土强度
达到设计值100%
回弹法+钻芯取样（每墩取1组）
4.2 过程控制措施
· 材料验收：每批材料进场需提供出厂合格证、检测报告，碳纤维布、植筋胶等关键材料按规定进行抽样复试（见证取样比例≥30%）。
· 工序检验：上道工序验收合格后方可进入下道工序，例如：裂缝修复后需进行压水试验（压力0.2MPa，30min无渗漏），植筋抗拔力试验（抽检1%，最小值≥设计值90%）。
· 成品保护：加固完成后覆盖塑料薄膜养护（养护期≥7d），设置警示标志禁止碰撞，吊篮拆除时采用吊带吊装，避免损伤墩柱表面。
五、安全措施
5.1 吊篮作业安全规定
1. 人员资质：操作人员必须持有《高空作业证》及吊篮操作培训合格证，作业前进行安全技术交底（留存签字记录），严禁酒后、疲劳作业。
2. 环境限制：遇6级及以上大风（风速≥10.8m/s）、雷雨、大雾天气立即停止作业，吊篮降至地面并切断电源，配重块固定牢固。
3. 应急装备：吊篮内配备灭火器（2kg干粉型）、急救箱（含止血带、绷带）、通讯设备（对讲机，有效距离≥500m），作业区域下方设置10m警戒区，严禁非施工人员进入。
5.2 高处作业防护
· 个人防护：作业人员佩戴安全帽（冲击吸收性能≤4900N）、防滑鞋（鞋底花纹深度≥3mm），安全带采用双钩式，分别连接安全绳及吊篮护栏（形成“双保险”）。
· 防坠措施：工具材料采用防坠袋（承重≥5kg），电钻、扳手等工具系挂安全绳，严禁抛掷物品；吊篮两侧设置缓冲垫（厚度50mm），防止碰撞墩柱。
5.3 电气安全
· 配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆线采用YZW-3×2.5+1×1.5mm²防水型，架空高度≥2.5m，严禁拖地或碾压。
· 夜间施工时，作业区域照明亮度≥50lux，灯具采用防水型（IP65），每台吊篮配备2盏LED灯（功率≥30W）。
5.4 应急预案
1. 吊篮卡滞处理：立即按下急停按钮，检查钢丝绳是否缠绕，若无法排除故障，启动手动下降装置（下降速度≤0.5m/min），严禁强行升降。
2. 人员受伤救援：轻微擦伤立即撤离至地面处理，骨折或高空坠落时，使用吊篮内急救箱临时固定，拨打120急救电话，同时保护现场等待专业救援。
六、施工进度计划
施工阶段
工期（天）
关键节点
施工准备
5
材料进场验收、吊篮安装调试
D3号墩施工
12
裂缝修复→植筋→混凝土浇筑→养护
D5号墩施工
15
钢筋除锈→钢板安装→灌浆→防腐处理
D8号墩施工
18
旋喷桩施工→承台浇筑→盖梁施工
验收及整改
5
静载试验、外观检查、资料归档
总工期：60天（含交叉作业时间）
七、验收标准
7.1 结构性能验收
· 承载力试验：采用堆载法（加载至设计荷载1.2倍），持荷1h后结构无塑性变形，卸载后残余变形≤0.1mm。
· 抗倾覆验算：按《公路桥涵设计通用规范》（JTG D60-2015）进行验算，D8号墩侧向稳定性安全系数≥1.5，满足规范要求。
7.2 外观质量要求
· 混凝土表面平整，色泽一致，无蜂窝、麻面（面积≤0.5%），裂缝宽度≤0.1mm；
· 钢板焊接平顺，无焊瘤、咬边（深度≤0.5mm），防腐涂层厚度≥80μm（采用磁性测厚仪检测）。
7.3 资料归档
验收资料包括：原材料检验报告、施工记录（含影像资料）、检测试验报告（抗拔力、回弹强度等）、设计变更文件等，装订成册后提交监理单位备案。
本方案针对独柱墩加固工程的吊篮施工全过程进行了系统规划，通过明确设计标准、优化施工工艺、强化安全管控，确保加固后结构的安全性与耐久性。施工中需严格执行本方案及相关规范要求，加强过程监督与质量验收，保障工程顺利完成。
