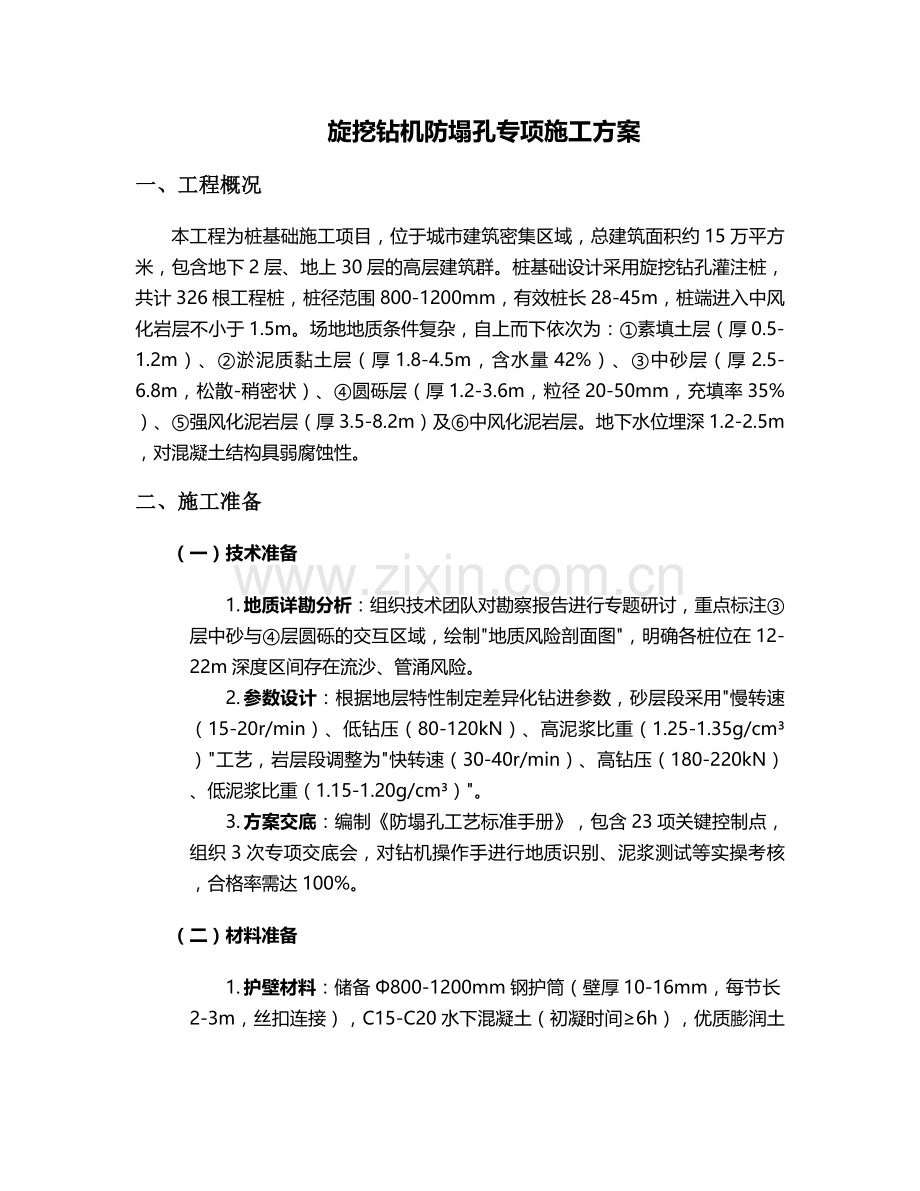

旋挖钻机防塌孔专项施工方案
一、工程概况
本工程为桩基础施工项目，位于城市建筑密集区域，总建筑面积约15万平方米，包含地下2层、地上30层的高层建筑群。桩基础设计采用旋挖钻孔灌注桩，共计326根工程桩，桩径范围800-1200mm，有效桩长28-45m，桩端进入中风化岩层不小于1.5m。场地地质条件复杂，自上而下依次为：①素填土层（厚0.5-1.2m）、②淤泥质黏土层（厚1.8-4.5m，含水量42%）、③中砂层（厚2.5-6.8m，松散-稍密状）、④圆砾层（厚1.2-3.6m，粒径20-50mm，充填率35%）、⑤强风化泥岩层（厚3.5-8.2m）及⑥中风化泥岩层。地下水位埋深1.2-2.5m，对混凝土结构具弱腐蚀性。
二、施工准备
（一）技术准备
1. 地质详勘分析：组织技术团队对勘察报告进行专题研讨，重点标注③层中砂与④层圆砾的交互区域，绘制"地质风险剖面图"，明确各桩位在12-22m深度区间存在流沙、管涌风险。
2. 参数设计：根据地层特性制定差异化钻进参数，砂层段采用"慢转速（15-20r/min）、低钻压（80-120kN）、高泥浆比重（1.25-1.35g/cm³）"工艺，岩层段调整为"快转速（30-40r/min）、高钻压（180-220kN）、低泥浆比重（1.15-1.20g/cm³）"。
3. 方案交底：编制《防塌孔工艺标准手册》，包含23项关键控制点，组织3次专项交底会，对钻机操作手进行地质识别、泥浆测试等实操考核，合格率需达100%。
（二）材料准备
1. 护壁材料：储备Φ800-1200mm钢护筒（壁厚10-16mm，每节长2-3m，丝扣连接），C15-C20水下混凝土（初凝时间≥6h），优质膨润土（蒙脱石含量≥75%）、纯碱（Na₂CO₃纯度≥99%）及纤维素（CMC粘度≥20000mPa·s）。
2. 泥浆配置：建立200m³泥浆循环系统，设置5级净化池（沉淀池3个、循环池1个、储备池1个），配备2台45kW泥浆泵（扬程≥30m）及在线监测仪（实时监测比重、黏度、含砂率）。
（三）设备改造
1. 钻机升级：对3台XR360旋挖钻机加装"智能防塌系统"，包含：
o 垂直度双轴监测仪（精度±0.1°）
o 孔内压力传感器（量程0-2MPa，采样频率10Hz）
o 自动送浆装置（流量控制精度±5L/min）
2. 应急设备：配置2套Φ219mm高压注浆系统（工作压力8-12MPa）、3套快速止水气囊（膨胀倍率300%）及1台地质雷达检测仪（探测深度50m）。
三、施工工艺
（一）护筒施工
1. 双层护筒工艺：在常规钢护筒内侧增设3mm厚HDPE防渗膜，采用"旋压下沉法"施工，首节护筒埋深≥3m，穿过填土层进入黏土层≥1m。对地下水位以下护筒，采用"法兰盘+橡胶止水条"连接，接缝处涂刷聚硫密封胶。
2. 护筒加固：在护筒外围2m范围采用Φ50mm注浆管（L=2.5m，间距500mm）进行双液注浆（水灰比1:1水泥浆与水玻璃体积比3:1），形成直径2.5m的防渗帷幕。
（二）泥浆护壁
1. 配比优化：
o 砂层段：膨润土20%+纯碱0.5%+CMC0.2%+水79.3%，黏度28-32s，胶体率≥98%
o 岩层段：膨润土15%+纯碱0.3%+润滑剂0.1%+水84.6%，黏度22-25s，失水量≤15mL/30min
2. 循环管理：采用"三级净化+离心分离"工艺，设置泥浆指标预警值（比重＞1.4或＜1.1、黏度＞35s或＜18s），超标时启动自动调整系统，通过螺旋输送机补充膨润土或加水稀释。
（三）钻进控制
1. 分级钻进：
o 导向段（0-5m）：采用短螺旋钻头，钻压控制在60-80kN，每0.5m测斜一次，确保孔斜率＜0.3%
o 风险段（12-22m）：换用双底捞砂钻斗，实行"钻斗满度控制"（砂层≤60%、圆砾层≤50%），提钻速度≤0.5m/s，每钻进1m投入1袋（25kg）钠基膨润土
2. 实时监测：操作手通过显示屏动态监控"孔内水位-泥浆比重-钻杆扭矩"三参数曲线，当出现"扭矩突增＞30kN·m+水位骤降＞50cm"组合信号时，立即启动应急程序。
（四）清孔作业
1. 二次清孔：采用"气举反循环+换浆法"组合工艺，首次清孔后测定沉渣厚度，再通过导管注入新制泥浆（比重大1.15-1.20），控制返浆流速1.2-1.5m/s，最终沉渣厚度≤50mm，泥浆含砂率≤4%。
2. 成孔检测：使用超声波孔壁检测仪进行全孔扫描，重点检查15-20m段孔壁稳定性，要求孔径扩径率≤5%，孔垂直度≤1/300。
四、质量控制
（一）过程管控
1. 泥浆性能检测：每2小时测定一次泥浆指标，建立"泥浆质量追溯表"，记录膨润土产地、纯碱掺量等信息，保存期不少于3年。
2. 钻进参数记录：采用电子记录仪自动存储每米钻进的"转速-钻压-进尺时间"数据，技术负责人每日生成《钻进参数分析报告》，对连续3根桩出现参数异常的地层段进行工艺调整。
3. 护筒质量验收：实行"三检制"，即施工队自检（垂直度、埋深）、技术员复检（焊缝强度、防渗层完整性）、监理专检（超声波探伤），验收合格率需达100%。
（二）关键指标控制
控制项目
允许偏差
检测方法
频率
桩位偏差
≤50mm
全站仪坐标放样
每桩
孔垂直度
≤1/300
测斜仪全程监测
每5m
沉渣厚度
≤50mm
测绳+沉渣仪双控
清孔后
泥浆比重
1.15-1.35g/cm³
泥浆比重计
每2小时
钢护筒埋深
≥3m
测绳丈量
每节护筒
五、安全措施
（一）防护体系
1. 孔口防护：设置Φ1500mm钢制防护栏（高1.2m，间距300mm），配备自动报警系统，当护筒内水位下降速率＞5cm/min时发出声光报警。
2. 用电安全：采用"三级配电+TN-S接零保护"系统，钻机操作台配置漏电保护器（动作电流30mA，0.1s跳闸），电缆线采用Φ16mm²防水电缆，埋地深度≥500mm。
（二）应急准备
1. 物资储备：建立20㎡应急物资库，储备：
o 快速止水材料：膨胀止水条（100m）、速凝水泥（500kg）、高分子吸水树脂（200kg）
o 支护设备：Φ108mm钢花管（300m）、液压顶管机（1台）、注浆泵（2台）
o 监测仪器：测斜仪（2台）、水位计（5套）、气体检测仪（3台）
2. 演练计划：每月组织防塌孔应急演练，模拟"砂层管涌""护筒倾斜""孔壁坍塌"三类事故，考核从事故发现到恢复施工的处置时间（目标≤40分钟）。
六、塌孔处理
（一）分级处置机制
1. 轻微塌孔（孔径扩径率5-10%）：
o 立即停止钻进，保持泥浆循环
o 掺入2%聚丙烯酰胺（PAM）絮凝剂，提高泥浆黏度至35-40s
o 采用"静态护壁法"，静置2-4小时后用Φ800mm探孔器检测
2. 中度塌孔（埋钻深度＜5m）：
o 启动双液注浆系统，通过Φ50mm袖阀管注入水泥-水玻璃浆液（体积比1:0.8），注浆压力0.8-1.2MPa
o 待凝24小时后采用地质雷达扫描，确认形成直径≥2m的固结体
o 更换Φ600mm小直径钻头进行"导孔钻进"，同步跟进Φ1000mm钢护筒
3. 严重塌孔（埋钻深度≥5m）：
o 启动应急指挥部，采用"全护筒跟进法"：
① 清除孔口坍塌体，安装导向架
② 采用震动锤下沉Φ1200mm×16mm厚壁护筒至塌孔面以下3m
③ 使用液压抓斗清除护筒内松散土体
④ 更换Φ1000mm钻头恢复钻进，护筒跟进深度至稳定岩层
（二）后期处理
1. 无损检测：对处理后的桩孔采用低应变反射波法进行完整性检测，波形异常桩需进行钻芯取样（芯样连续性≥90%）。
2. 工艺优化：针对塌孔事故编制《案例分析报告》，修正相似地层的钻进参数，如某区域连续发生2次塌孔，立即调整泥浆比重至1.4g/cm³，启用钢护筒全深度跟进。
七、施工管理
（一）组织架构
成立防塌孔专项小组，设置：
· 技术负责人：负责工艺参数审定
· 质量监督员：全程旁站监督（重点桩位实施24小时监控）
· 地质工程师：现场地层判别与参数调整
· 设备管理员：钻机状态监测与维护
（二）进度控制
采用"分区流水+风险预警"施工模式，将场地划分为A、B、C三个大区，每个大区配置1台钻机，优先施工中风化岩层埋深较浅的桩位。建立"红黄绿"三色预警机制，当某区域日进度低于计划70%时，启动资源调配预案（增调设备或延长作业时间）。
本方案通过系统化的地质分析、参数化的工艺设计、智能化的过程管控及分级化的应急处置，可有效控制旋挖施工中的塌孔风险。施工期间需严格执行"地质不清不钻、参数不对不钻、防护不全不钻"的三不原则，确保工程桩合格率达100%，优良率≥95%。
