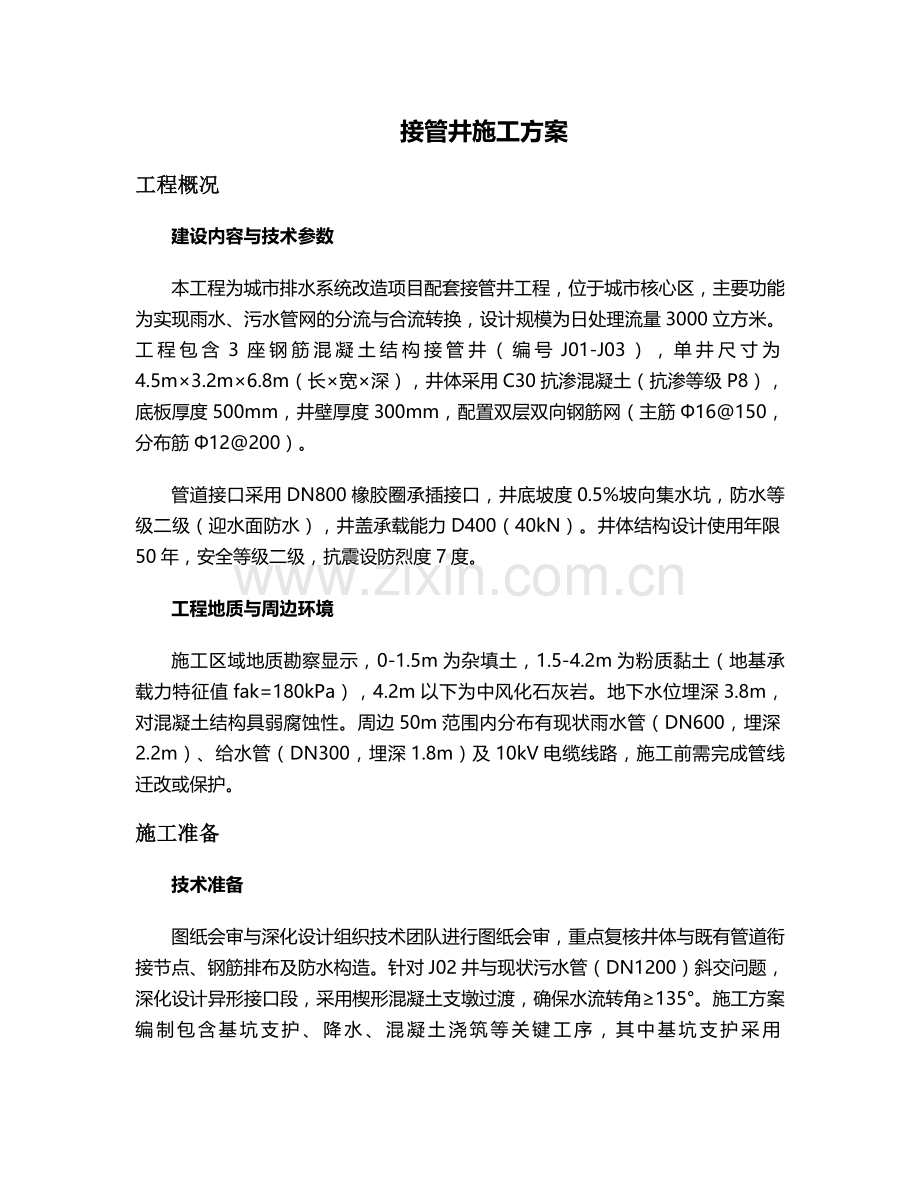

接管井施工方案
工程概况
建设内容与技术参数
本工程为城市排水系统改造项目配套接管井工程，位于城市核心区，主要功能为实现雨水、污水管网的分流与合流转换，设计规模为日处理流量3000立方米。工程包含3座钢筋混凝土结构接管井（编号J01-J03），单井尺寸为4.5m×3.2m×6.8m（长×宽×深），井体采用C30抗渗混凝土（抗渗等级P8），底板厚度500mm，井壁厚度300mm，配置双层双向钢筋网（主筋Φ16@150，分布筋Φ12@200）。
管道接口采用DN800橡胶圈承插接口，井底坡度0.5%坡向集水坑，防水等级二级（迎水面防水），井盖承载能力D400（40kN）。井体结构设计使用年限50年，安全等级二级，抗震设防烈度7度。
工程地质与周边环境
施工区域地质勘察显示，0-1.5m为杂填土，1.5-4.2m为粉质黏土（地基承载力特征值fak=180kPa），4.2m以下为中风化石灰岩。地下水位埋深3.8m，对混凝土结构具弱腐蚀性。周边50m范围内分布有现状雨水管（DN600，埋深2.2m）、给水管（DN300，埋深1.8m）及10kV电缆线路，施工前需完成管线迁改或保护。
施工准备
技术准备
图纸会审与深化设计组织技术团队进行图纸会审，重点复核井体与既有管道衔接节点、钢筋排布及防水构造。针对J02井与现状污水管（DN1200）斜交问题，深化设计异形接口段，采用楔形混凝土支墩过渡，确保水流转角≥135°。施工方案编制包含基坑支护、降水、混凝土浇筑等关键工序，其中基坑支护采用Φ600@900钻孔灌注桩+单排高压旋喷桩止水帷幕（桩长9m），坑内设置轻型井点降水系统（井管间距1.2m，深度7.5m）。

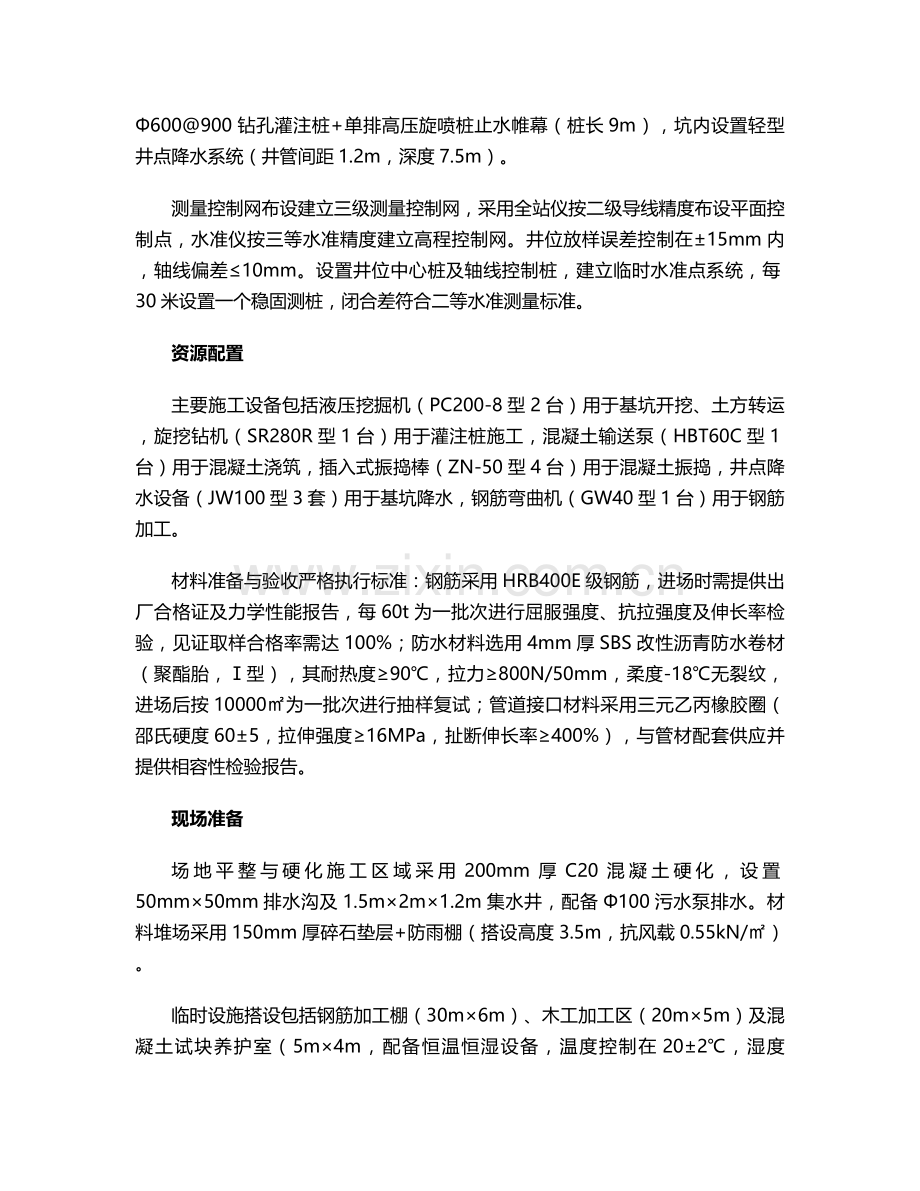

测量控制网布设建立三级测量控制网，采用全站仪按二级导线精度布设平面控制点，水准仪按三等水准精度建立高程控制网。井位放样误差控制在±15mm内，轴线偏差≤10mm。设置井位中心桩及轴线控制桩，建立临时水准点系统，每30米设置一个稳固测桩，闭合差符合二等水准测量标准。
资源配置
主要施工设备包括液压挖掘机（PC200-8型2台）用于基坑开挖、土方转运，旋挖钻机（SR280R型1台）用于灌注桩施工，混凝土输送泵（HBT60C型1台）用于混凝土浇筑，插入式振捣棒（ZN-50型4台）用于混凝土振捣，井点降水设备（JW100型3套）用于基坑降水，钢筋弯曲机（GW40型1台）用于钢筋加工。
材料准备与验收严格执行标准：钢筋采用HRB400E级钢筋，进场时需提供出厂合格证及力学性能报告，每60t为一批次进行屈服强度、抗拉强度及伸长率检验，见证取样合格率需达100%；防水材料选用4mm厚SBS改性沥青防水卷材（聚酯胎，Ⅰ型），其耐热度≥90℃，拉力≥800N/50mm，柔度-18℃无裂纹，进场后按10000㎡为一批次进行抽样复试；管道接口材料采用三元乙丙橡胶圈（邵氏硬度60±5，拉伸强度≥16MPa，扯断伸长率≥400%），与管材配套供应并提供相容性检验报告。
现场准备
场地平整与硬化施工区域采用200mm厚C20混凝土硬化，设置50mm×50mm排水沟及1.5m×2m×1.2m集水井，配备Φ100污水泵排水。材料堆场采用150mm厚碎石垫层+防雨棚（搭设高度3.5m，抗风载0.55kN/㎡）。
临时设施搭设包括钢筋加工棚（30m×6m）、木工加工区（20m×5m）及混凝土试块养护室（5m×4m，配备恒温恒湿设备，温度控制在20±2℃，湿度≥95%）。安全防护设施方面，基坑周边设置1.2m高定型化防护栏杆（立杆间距2m，横杆两道），挂设密目安全网（网目密度≥2000目/100c㎡），夜间设红色警示灯（间距30m）。
主要施工流程与技术措施
基坑工程
降水施工采用轻型井点沿基坑周边环形布置，滤管长度1.5m，埋深7.5m，总管采用Φ100钢管，连接真空水泵形成闭环系统。降水至坑底以下500mm，持续时间≥7d方可开挖。布设6个水位观测孔，每日测量水位变化，当单井出水量＜5m³/d且水位稳定时，可停止降水。
基坑开挖与支护采用"分层开挖、先撑后挖"原则，分3层开挖至设计标高（-6.8m），每层厚度≤2m，机械开挖至基底以上200mm后采用人工清底。支护施工中，钻孔灌注桩采用跳打法施工，桩位偏差≤50mm，垂直度偏差≤1%。冠梁截面尺寸800mm×600mm（宽×高），混凝土强度C30，内配4Φ22主筋+Φ8@200箍筋。
基坑监测设置12个沉降观测点、8个位移观测点，监测频率为开挖期间1次/d，支护完成后1次/3d。最大沉降限值30mm，水平位移速率≤2mm/d。当监测数据接近预警值时，加密监测频率至2次/d，并启动应急预案。
井体结构施工
钢筋工程施工中，钢筋表面除锈去污，调直冷拉率≤4%。梁柱节点采用BIM技术预拼装，确保主筋保护层厚度（迎水面50mm，背水面30mm）。底板钢筋采用"八字扣"绑扎（扣距≤200mm），井壁钢筋采用"一面顺扣"绑扎，梅花形布置拉筋（Φ8@600×600）。预埋件位置偏差控制在±10mm内，采用附加钢筋固定。
模板体系采用18mm厚酚醛覆膜胶合板（周转次数≥6次），背楞选用50mm×100mm方木（间距250mm），支撑系统采用Φ48×3.5满堂脚手架（立杆间距800mm×800mm，步距1.5m）。模板拼缝粘贴5mm厚海绵条，接缝高低差≤2mm。采用对拉螺栓（Φ14，间距500mm×600mm）固定，螺栓中部设3mm厚止水环（直径70mm）。模板拆除强度要求：侧模≥1.2MPa，底模≥75%设计强度。
混凝土工程配合比设计为C30P8混凝土，配合比为水泥:砂:石:水:外加剂=1:1.85:3.26:0.45:0.012，坍落度控制在180±20mm，掺加粉煤灰（取代水泥量20%）和聚羧酸系高效减水剂。浇筑采用分层连续浇筑（分层厚度≤500mm），布料点间距≤3m。井壁与底板连续浇筑，施工缝留在底板以上500mm处，设3mm厚止水钢板（宽度300mm，折边15°）。
振捣要点：振捣棒插入下层混凝土50mm，振捣时间15-30s（以混凝土表面泛浆、不再下沉为准），振捣间距≤500mm，避免碰撞钢筋和模板。养护措施：浇筑完成12h内覆盖保湿，采用蓄水养护（水深≥50mm），养护期≥14d。冬季施工时采用电热毯+阻燃棉被保温，确保混凝土中心温度与表面温差≤25℃。
管道接口施工
既有管道切割与处理采用机械切割（金刚石锯片）切断现状管道，切口平整度偏差≤2mm，切割前设置临时支撑（型钢三脚架，承载力≥5kN）。接口处凿毛处理（深度5-10mm，露出新鲜混凝土面积≥70%），清理碎屑后涂刷水泥基渗透结晶型防水涂料（用量1.5kg/㎡）。
橡胶圈接口安装前检查无裂纹、气泡，用肥皂水润滑后人工嵌入承口凹槽（压缩量控制在30%-40%）。采用手动葫芦（5t）缓慢拉入插口，插入深度标记线与承口端面贴合后停止。接口安装后进行气密性试验，试验压力0.02MPa，稳压30min无压降为合格。
防水施工
防水施工遵循"以防为主、刚柔结合"原则，迎水面采用外防外贴法施工4mm厚SBS改性沥青防水卷材，阴阳角处增设500mm宽附加层。卷材搭接宽度：长边≥100mm，短边≥150mm，采用热熔法施工，搭接缝热熔胶溢出宽度≥2mm。
变形缝处理采用中埋式橡胶止水带（宽度300mm）+外贴式止水带（宽度400mm）双重防水构造，缝内填充聚乙烯泡沫棒（直径为缝宽的1.2倍），表面嵌填聚硫密封胶（深度为缝宽的50%-70%）。
回填施工
回填材料选用天然级配砂砾（粒径5-31.5mm，含泥量＜5%），分层回填厚度≤300mm，采用平板振动器振捣密实，压实度≥95%。井周1m范围内采用人工回填，对称分层夯实，避免井体位移。
回填顺序：从基底高程开始，自下而上分层回填，每层虚铺厚度控制在250-300mm，机械夯实采用小型振动压路机（激振力≥20kN），碾压速度≤2km/h，碾压次数≥4遍。
质量验收
结构验收
井室尺寸验收：长、宽偏差≤±20mm，高度偏差≤±30mm，垂直度≤1%（采用2m靠尺检查）。混凝土强度：标准养护试块28d抗压强度≥设计值，同条件养护试块拆模强度≥75%设计值。钢筋保护层厚度采用电磁感应仪检测，允许偏差+10mm/-5mm。
功能验收
闭水试验：试验水头为设计水头+2m（但不小于井口标高），浸泡时间≥24h，渗水量≤0.05m³/(m·d)为合格。井盖安装：高程偏差±5mm，与路面平顺度≤3mm/3m。踏步安装：竖向间距300±10mm，安装牢固度测试荷载1.5kN。
验收程序
分项工程验收：每个检验批完成后，由施工单位自检合格后报监理工程师验收，验收内容包括主控项目和一般项目，主控项目合格率100%，一般项目合格率≥85%。分部工程验收：包含地基与基础、主体结构、防水工程等分部，由总监理工程师组织验收，施工、设计、勘察单位参加。竣工验收：工程全部完成后，由建设单位组织设计、施工、监理、勘察等单位进行竣工验收，验收合格后签署竣工验收记录。
安全文明施工
安全防护体系
高空作业防护：井深＞2m时设置固定式爬梯（Φ20mm圆钢，间距300mm），作业平台满铺50mm厚木脚手板（两端固定）。临边防护采用工具式护栏（高度1.2m，设18cm挡脚板），挂密目安全网（网目密度≥2000目/100cm²）。
临时用电：采用TN-S接零保护系统，配电箱配置三级漏电保护器（动作电流≤30mA，分断时间≤0.1s）。振捣器使用防水型电缆（截面≥4mm²），操作人员佩戴绝缘手套（耐电压≥500V）。
应急预案
基坑监测预警：当坡顶沉降达到50mm或位移速率5mm/d时，立即停止施工，撤离人员设备，采取坡顶卸载、增设钢支撑等应急措施。防汛准备：配备Φ150mm水泵（扬程≥15m），储备沙袋200袋及应急照明系统（连续照明≥72h）。
文明施工措施
施工现场设置连续封闭围挡（高度2.5m），出入口设置洗车平台（长6m×宽4m），配备高压冲洗设备。施工扬尘控制：基坑周边设置雾炮机（覆盖半径30m），土方运输车辆密闭覆盖，出场前冲洗轮胎。噪声控制：昼间≤70dB，夜间≤55dB，夜间施工办理夜间施工许可证，噪声源采取隔声降噪措施。
施工进度计划
关键线路
施工总工期60d，关键线路为：施工准备→基坑支护及降水→基坑开挖→钢筋混凝土底板→井壁钢筋混凝土→管道接口施工→防水施工→回填→竣工验收。
进度保证措施
资源保障：配备足够的施工设备和周转材料，高峰期投入劳动力≥30人。技术保障：提前进行图纸会审和技术交底，避免返工。进度控制：每周召开进度协调会，对比计划进度与实际进度，偏差＞5%时采取赶工措施（增加作业班次、投入备用设备等）。
环境保护措施
施工废水处理：设置三级沉淀池（尺寸3m×2m×1.5m），废水经沉淀后回用（用于洒水降尘），不外排。固体废弃物分类处理：建筑垃圾分类存放，可回收利用部分（钢筋头、模板等）回收处理，生活垃圾由环卫部门定期清运。
噪声控制：高噪声设备（如破碎机、振捣棒）设置隔声棚，夜间22:00至次日6:00禁止施工，确需施工时办理夜间施工许可并公告周边居民。扬尘控制：施工现场裸土覆盖率100%，主要道路硬化处理，出入口设置洗车平台，场区每日洒水降尘≥4次。
成品保护
井体结构成品保护：混凝土强度未达到1.2MPa前禁止上人，安装管道时避免碰撞井壁，设置临时支撑保护。防水工程成品保护：防水层施工完成后及时回填，避免尖锐物体刺穿卷材，后续工序施工时铺设木板保护防水层。
管道接口保护：接口安装后设置警示标志，禁止重型机械碾压，接口部位采用砖砌保护墩（尺寸500mm×500mm×300mm）。井盖保护：竣工验收前采用临时井盖（承载力≥20kN），通车前更换正式井盖，安装后采用混凝土包裹保护。
通过以上施工方案的实施，确保接管井工程质量符合设计及规范要求，施工安全可控，工期满足合同要求，为城市排水系统改造项目的顺利完成提供保障。
