护栏漆施工方案.doc

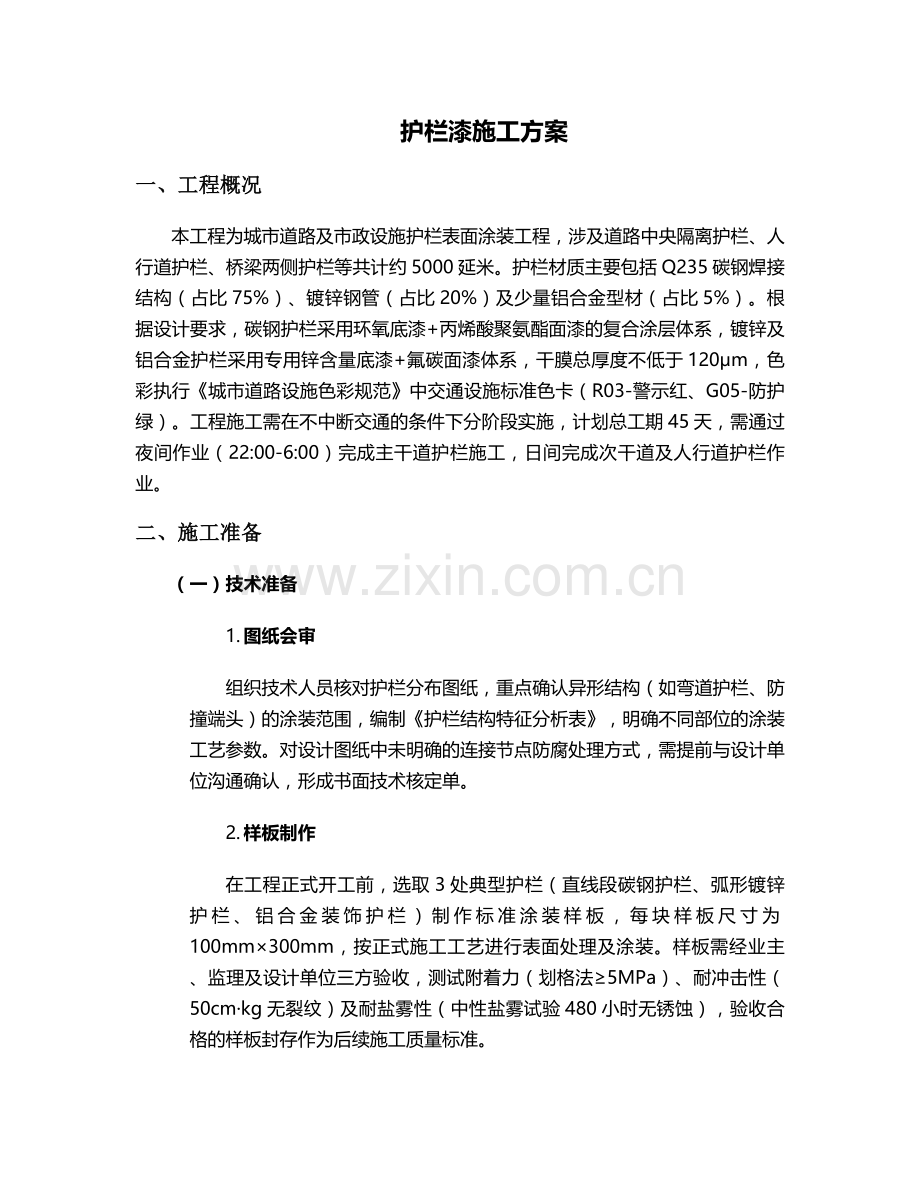

护栏漆施工方案
一、工程概况
本工程为城市道路及市政设施护栏表面涂装工程，涉及道路中央隔离护栏、人行道护栏、桥梁两侧护栏等共计约5000延米。护栏材质主要包括Q235碳钢焊接结构（占比75%）、镀锌钢管（占比20%）及少量铝合金型材（占比5%）。根据设计要求，碳钢护栏采用环氧底漆+丙烯酸聚氨酯面漆的复合涂层体系，镀锌及铝合金护栏采用专用锌含量底漆+氟碳面漆体系，干膜总厚度不低于120μm，色彩执行《城市道路设施色彩规范》中交通设施标准色卡（R03-警示红、G05-防护绿）。工程施工需在不中断交通的条件下分阶段实施，计划总工期45天，需通过夜间作业（22:00-6:00）完成主干道护栏施工，日间完成次干道及人行道护栏作业。
二、施工准备
（一）技术准备
1. 图纸会审
组织技术人员核对护栏分布图纸，重点确认异形结构（如弯道护栏、防撞端头）的涂装范围，编制《护栏结构特征分析表》，明确不同部位的涂装工艺参数。对设计图纸中未明确的连接节点防腐处理方式，需提前与设计单位沟通确认，形成书面技术核定单。
2. 样板制作
在工程正式开工前，选取3处典型护栏（直线段碳钢护栏、弧形镀锌护栏、铝合金装饰护栏）制作标准涂装样板，每块样板尺寸为100mm×300mm，按正式施工工艺进行表面处理及涂装。样板需经业主、监理及设计单位三方验收，测试附着力（划格法≥5MPa）、耐冲击性（50cm·kg无裂纹）及耐盐雾性（中性盐雾试验480小时无锈蚀），验收合格的样板封存作为后续施工质量标准。

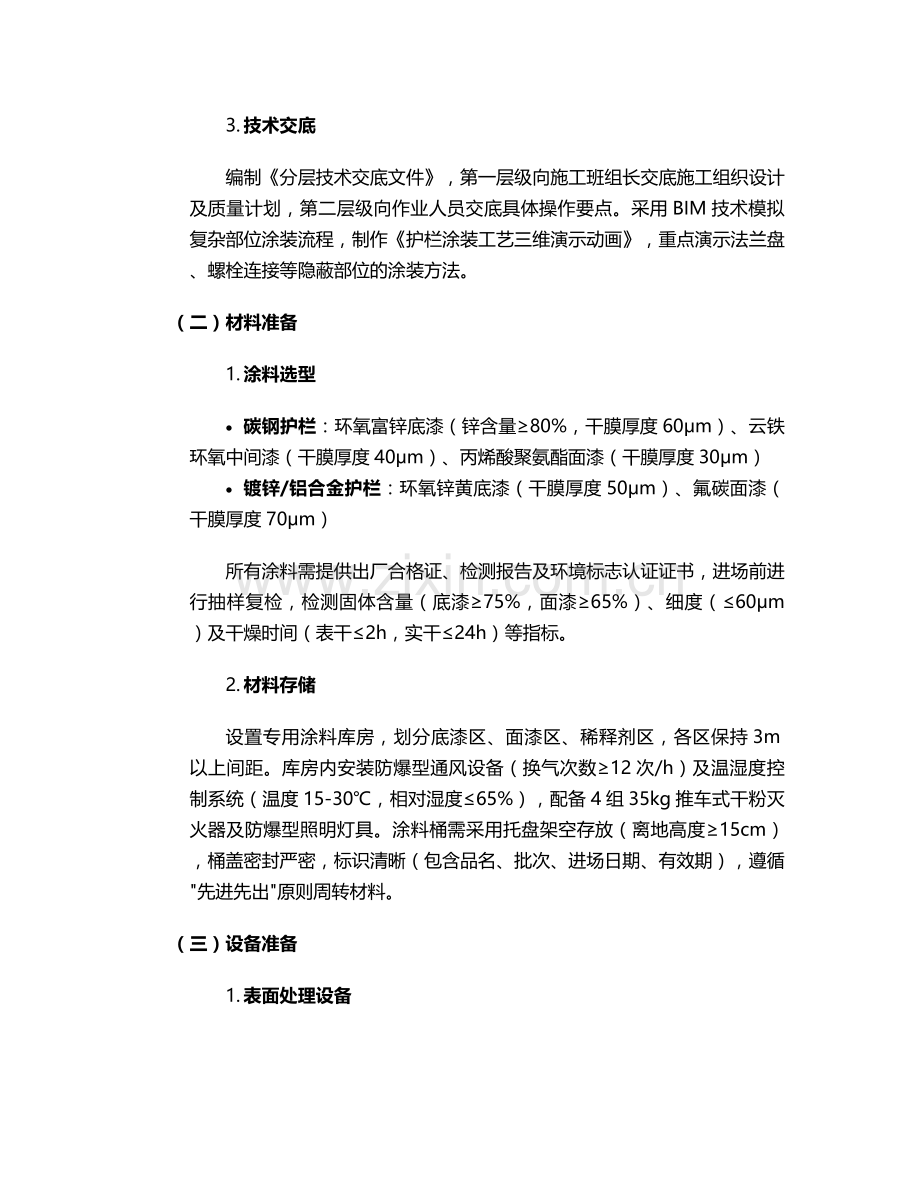

3. 技术交底
编制《分层技术交底文件》，第一层级向施工班组长交底施工组织设计及质量计划，第二层级向作业人员交底具体操作要点。采用BIM技术模拟复杂部位涂装流程，制作《护栏涂装工艺三维演示动画》，重点演示法兰盘、螺栓连接等隐蔽部位的涂装方法。
（二）材料准备
1. 涂料选型
· 碳钢护栏：环氧富锌底漆（锌含量≥80%，干膜厚度60μm）、云铁环氧中间漆（干膜厚度40μm）、丙烯酸聚氨酯面漆（干膜厚度30μm）
· 镀锌/铝合金护栏：环氧锌黄底漆（干膜厚度50μm）、氟碳面漆（干膜厚度70μm）
所有涂料需提供出厂合格证、检测报告及环境标志认证证书，进场前进行抽样复检，检测固体含量（底漆≥75%，面漆≥65%）、细度（≤60μm）及干燥时间（表干≤2h，实干≤24h）等指标。
2. 材料存储
设置专用涂料库房，划分底漆区、面漆区、稀释剂区，各区保持3m以上间距。库房内安装防爆型通风设备（换气次数≥12次/h）及温湿度控制系统（温度15-30℃，相对湿度≤65%），配备4组35kg推车式干粉灭火器及防爆型照明灯具。涂料桶需采用托盘架空存放（离地高度≥15cm），桶盖密封严密，标识清晰（包含品名、批次、进场日期、有效期），遵循"先进先出"原则周转材料。
（三）设备准备
1. 表面处理设备
· 电动工具：12台角向磨光机（配备80目、120目砂纸盘及钢丝轮）、6台手提式喷砂枪（工作压力0.6-0.8MPa，砂料选用80目石英砂）
· 除尘设备：8台工业吸尘器（吸力≥20kPa）、4套高压无气喷涂机（喷嘴口径0.23-0.33mm，流量2.5L/min）
· 检测工具：表面粗糙度仪（测量范围1-100μm）、盐分检测仪（精度0.01mg/cm²）、露点仪（测量范围-40℃~60℃）
2. 安全防护设备
配置交通疏导设施（反光锥500个、LED警示灯200盏、限速牌80块）、高空作业设备（液压升降平台6台，作业高度4-8m）、个人防护用品（防静电工作服50套、正压式呼吸器30台、护目镜100副）。所有设备需在进场前进行性能检测，高压设备需提供第三方校验报告，电气设备做好防雨防潮处理。
（四）现场准备
1. 作业区划分
根据交通流量分析，将施工区域划分为A、B、C三个工区：A区（主干道中央护栏）采用全封闭施工，需设置2.5m高硬质围挡及防眩板；B区（次干道护栏）采用半幅封闭，保留1.5m宽人行道通道；C区（人行道护栏）设置移动隔离带。每个作业区配备专职交通疏导员2名，持反光指挥棒及对讲机，按《交通疏导方案》实施交通管控。
2. 临时设施搭设
在B区设置3处临时材料堆放点（每处面积20㎡），采用防雨棚（抗风等级8级）及防渗地面（铺设2mm厚HDPE防渗膜）。安装临时配电箱（防雨型，配置漏电保护器，额定电流30A），供电线路采用架空敷设（高度≥4m），每个作业面配备2个应急照明灯具（连续照明时间≥8h）。
三、主要施工工艺
（一）表面处理
1. 碳钢护栏处理
· 除油：采用碱性除油剂（pH值10-12）进行喷淋清洗，温度控制在40-50℃，喷淋压力0.3MPa，确保彻底去除表面油污（检测标准：水膜连续30s不破裂）。
· 除锈：对锈蚀等级达到GB/T 8923.1规定的Sa2.5级的部位采用喷砂处理，砂料选用棱角形石英砂，压缩空气压力0.5-0.7MPa，喷射角度45°-60°，表面粗糙度达到Rz50-80μm；对无法喷砂的连接部位（如螺栓孔周边），使用电动钢丝轮（转速2800r/min）进行手工除锈，达到St3级标准。
· 磷化：除锈后2小时内进行磷化处理，采用锌系磷化剂（总酸度8-12点，游离酸度0.8-1.5点），喷淋时间10-15分钟，形成厚度1-3μm的磷化膜，磷化后用去离子水冲洗至中性（pH值6.5-7.5）。
2. 镀锌/铝合金护栏处理
· 脱脂：使用专用弱碱性脱脂剂（pH值8.5-9.5），采用擦拭法处理，重点去除镀锌层表面的钝化膜及铝合金氧化膜。
· 活化：镀锌护栏采用5%硝酸溶液（温度20-25℃）进行活化处理，时间30-60秒；铝合金护栏采用铬酐-磷酸体系活化液，处理时间2-3分钟，表面形成均匀的微观粗糙面（接触角≤30°）。
· 干燥：所有护栏表面处理后均需采用热风干燥（温度60±5℃，风速1.5m/s），碳钢护栏干燥时间≥30分钟，镀锌/铝合金护栏≥15分钟，确保表面含水率≤3%（采用水分测定仪检测）。
（二）涂装施工
1. 底漆施工
· 环氧富锌底漆：采用高压无气喷涂，喷嘴型号0.43mm，喷涂压力15-18MPa，走枪速度30-40cm/s，湿膜厚度90-100μm，分两道施工（第一道干膜30μm，间隔4小时后涂第二道）。对护栏内侧等喷涂盲区，采用无气喷涂刷（涂覆速率200mm²/s）进行手工补涂。
· 锌黄底漆：镀锌/铝合金护栏专用底漆采用空气喷涂，空气压力0.3-0.4MPa，漆料固体含量控制在65±2%，湿膜厚度70-80μm，确保完全覆盖基材表面（检测标准：湿膜梳检测无漏涂）。
2. 中间漆施工
云铁环氧中间漆采用高压无气喷涂，喷嘴口径0.51mm，喷涂压力12-15MPa，与底漆涂装间隔≥8小时（25℃条件下）。施工粘度控制在25-30s（涂-4杯，25℃），湿膜厚度60-70μm，采用湿膜测厚仪每5延米检测1点，确保干膜厚度达到设计要求。对护栏转角、加强筋等部位，需进行十字交叉喷涂，防止出现针孔。
3. 面漆施工
· 丙烯酸聚氨酯面漆：施工前需熟化（25℃条件下搅拌后静置30分钟），采用空气辅助无气喷涂，雾化压力0.2-0.3MPa，涂料压力10-12MPa，走枪距离30-40cm。分两道施工，第一道干膜厚度15μm，间隔6小时后涂第二道，总干膜厚度30μm。
· 氟碳面漆：调配时固化剂与主剂比例严格控制在1:4（重量比），采用专用搅拌器（转速800r/min）搅拌3分钟，施工粘度20-25s（涂-4杯）。采用静电喷涂工艺，电压60-80kV，雾化气压0.4MPa，喷涂后需在60℃条件下强制固化30分钟（或25℃自然固化7天）。
· 色彩控制：每批次涂料施工前需采用色差仪测定色差值（ΔE≤1.5），施工过程中每200延米制作色板，与标准样板对比，确保色彩均匀一致。
（三）特殊部位处理
1. 连接节点
· 螺栓连接部位：先涂刷螺纹专用防锈脂（干膜厚度20μm），再采用含锌量≥95%的冷喷锌气雾剂进行缝隙填充，最后用面漆覆盖，确保螺纹根部无露底。
· 焊接接头：对焊渣清理后的焊道，先涂刷200μm厚环氧腻子（刮涂宽度超出焊道两侧各10mm），干燥后打磨平整（粗糙度Ra2.5μm），再按正常涂装工艺施工。
2. 异形结构
· 防撞端头：采用"先内后外"的喷涂顺序，内部采用小型无气喷枪（喷嘴0.28mm），外部采用常规喷枪，确保圆弧过渡处涂层厚度均匀（误差≤10μm）。
· 镂空装饰件：对格栅式护栏，需在喷涂前采用美纹纸胶带遮蔽镂空部位背面，喷涂后30分钟内撕除胶带，避免漆雾堆积。
四、质量控制措施
（一）过程检验
1. 表面处理检验
每完成500延米护栏表面处理，采用《表面处理质量检查表》记录检验结果，包括：
· 除锈等级：使用标准照片对比法，每20延米检查1处；
· 表面粗糙度：采用触针式粗糙度仪，每100延米测量3点（上、中、下位置）；
· 盐分含量：采用电导式盐分检测仪，每50延米检测1点，确保≤50mg/m²。
2. 涂层厚度检验
使用磁性测厚仪（分辨率1μm）检测干膜厚度，检测频率为：底漆每100延米测5点，中间漆每100延米测10点，面漆每50延米测15点。采用"90-10规则"判定合格（即90%以上测点厚度达到设计值，其余测点不低于设计值的90%），对不合格部位需进行补涂，补涂后重新检测直至合格。
3. 附着力测试
在每个施工段（约1000延米）随机选取3处测试附着力，采用划格法（划格间距1mm，深度至基材），用3M600胶带粘贴后垂直剥离，检查涂层脱落情况。对碳钢护栏，附着力需≥5MPa；对镀锌/铝合金护栏，附着力需≥4MPa，测试后破损部位需按原工艺进行修补。
（二）成品保护
1. 涂层固化保护
· 底漆施工后4小时内（25℃）禁止雨淋，如遇突发降雨，需采用防雨布（防水等级IPX5）遮盖；
· 面漆施工后24小时内（25℃）设置警示标识，禁止人员触摸，7天内禁止重物碰撞（冲击力≤10N）。对已完工的弯道护栏，需在两侧5m处设置反光警示柱，防止车辆剐蹭。
2. 交叉作业保护
当护栏涂装与其他工程（如道路清扫、绿化修剪）交叉施工时，需采用硬质塑料薄膜（厚度0.15mm）全包裹防护，薄膜搭接宽度≥100mm，用胶带固定于护栏非涂装面。每日施工结束后，清理作业面散落漆料，采用专用脱漆剂处理路面污染（处理后用清水冲洗3次）。
五、安全文明施工
（一）安全防护
1. 高空作业防护
作业高度≥2m时，必须使用双钩安全带（静载测试≥15kN），安全带固定点需设置在护栏顶部牢固部位（承重≥150kg）。使用液压升降平台时，支腿必须完全伸出并垫设50mm厚木板（面积0.5m×0.5m），平台移动时人员需撤离至地面，严禁在平台上进行护栏攀爬作业。
2. 电气安全
所有电动工具需安装漏电保护器（动作电流≤15mA，动作时间≤0.1s），电缆线采用耐候型橡套电缆（截面积≥2.5mm²），禁止有接头。夜间作业照明灯具采用36V安全电压，灯具高度≥2.5m，照明覆盖范围≥作业面1.5倍。
3. 防火防爆
施工现场严禁吸烟，每个作业面配备2具4kg干粉灭火器（ABC型）及1个灭火毯（1.5m×1.5m）。涂料调配区设置"严禁明火"警示牌，与焊接作业点保持≥10m安全距离。使用后的废漆桶需密封存放于专用防爆柜（防爆等级Ex dⅡBT4），定期由有资质单位回收处理。
（二）环境保护
1. 扬尘控制
喷砂除锈作业需设置移动式防尘棚（尺寸3m×2m×2.5m，配备HEPA过滤器），粉尘排放浓度≤8mg/m³。表面处理产生的金属磨料需采用真空吸尘器收集，回收率≥95%，废弃磨料按危险废物管理，交由专业处置单位处理。
2. 废水处理
除油、磷化等工序产生的废水需经三级沉淀池（总容积5m³）处理，投加PAC（投加量500mg/L）及PAM（投加量5mg/L）进行混凝沉淀，处理后水质需达到《污水综合排放标准》（GB 8978-1996）二级标准，方可排入市政污水管网。
3. 噪声控制
选用低噪声设备（昼间≤70dB，夜间≤55dB），对喷砂设备安装隔音罩（降噪量≥25dB），夜间作业时设置声屏障（高度3m，插入损失≥15dB）。噪声监测每2小时进行1次，采用积分声级计（测量范围30-130dB）在距作业面50m处测量，超标时立即采取停工整改措施。
六、施工进度计划
（一）进度安排
1. 第一阶段（1-10天）
完成次干道及人行道护栏施工，每日作业时间8:00-18:00，日均完成量500延米。配置2个作业班组（每组12人），分别负责碳钢护栏及镀锌护栏处理，同步开展底漆涂装作业。
2. 第二阶段（11-35天）
实施主干道护栏施工，每日22:00至次日6:00作业，配置3个作业班组轮换施工，日均完成量300延米。需提前1天办理夜间施工许可，每晚20:00开始设置交通隔离设施，6:00前清理作业面恢复交通。
3. 第三阶段（36-45天）
完成异形护栏及修补工程，重点处理前期施工中遗留的难点部位（如高架桥梁护栏底部、弯道护栏内侧），同步进行竣工验收准备工作。
（二）进度保证措施
1. 资源保障
储备2套备用喷涂设备（含喷枪、喷嘴等易损件），涂料库存量保持在日均用量的3倍以上。与供应商签订《紧急供货协议》，确保材料短缺时24小时内补充到位。
2. 进度跟踪
采用Project软件编制三级进度计划（总进度计划、周进度计划、日作业计划），每日召开进度协调会，对比实际完成量与计划量，当偏差≥5%时，及时调整作业班组及设备配置。
3. 应急措施
针对可能影响进度的因素（如恶劣天气、设备故障），制定专项应急预案：
· 雨天施工：配备防雨棚（覆盖面积50㎡/台）及除湿机（除湿量≥20L/h），确保相对湿度≤85%时可继续施工；
· 设备故障：每个作业面配备1名专职维修工，常用备件（如喷嘴、密封圈）储备量满足3次更换需求。
七、验收标准与流程
（一）验收标准
1. 外观质量
涂层表面应平整光滑，无流挂、针孔、气泡等缺陷，色彩均匀一致（色差ΔE≤2.0）。采用目测法（距离1.5m，光照度≥500lux）检查，每100延米允许存在不影响防护性能的轻微橘皮（面积≤0.5%），但不得有漏涂、露底现象。
2. 性能指标
· 附着力：划格法测试，涂层与基材附着力≥5MPa，涂层间附着力≥4MPa；
· 耐候性：加速老化试验（QUV-B 313nm，辐照度0.71W/m²·nm，40℃冷凝/60℃光照循环）1000小时，保光率≥80%，色差ΔE≤3.0；
· 耐化学性：耐盐水（5%NaCl溶液）浸泡500小时，涂层无起泡、脱落；耐碱性（0.1mol/L NaOH溶液）浸泡240小时，无变色、失光。
（二）验收流程
1. 分项验收
每完成一个施工段（约1000延米），施工单位自检合格后报监理验收，监理工程师按10%比例随机抽样检测，重点检查涂层厚度、附着力及外观质量，形成《分项工程验收记录表》。
2. 竣工验收
工程全部完工后，施工单位提交竣工验收申请及以下资料：
· 涂料出厂合格证、检测报告及进场复检报告；
· 施工记录（表面处理记录、涂装施工记录、质量检验记录）；
· 第三方检测报告（由业主委托的检测机构出具，包含涂层性能测试结果）。
验收组进行现场核查，确认所有指标符合设计及规范要求后，签署《竣工验收证书》。
八、质量保修
本工程质量保修期为2年，自竣工验收合格之日起计算。在保修期内，如出现涂层开裂、剥落、锈蚀等质量问题，施工单位需在接到通知后24小时内派员到场维修，5日内完成修复工作。维修采用与原施工相同的材料及工艺，确保修复部位与周边涂层无明显色差，修复后提供《保修修复记录》，经业主及监理确认后归档。
九、附件清单
1. 《护栏涂装分区平面图》
2. 《涂料性能指标汇总表》
3. 《表面处理质量检验记录表》
4. 《涂层厚度检测数据统计表》
5. 《施工进度计划横道图》
6. 《安全文明施工专项方案》
7. 《应急预案流程图》
（注：本方案中涉及的所有技术参数均基于25℃、相对湿度65%的标准施工环境，实际施工时需根据现场环境条件进行调整，调整方案需经监理工程师批准后方可实施。）
