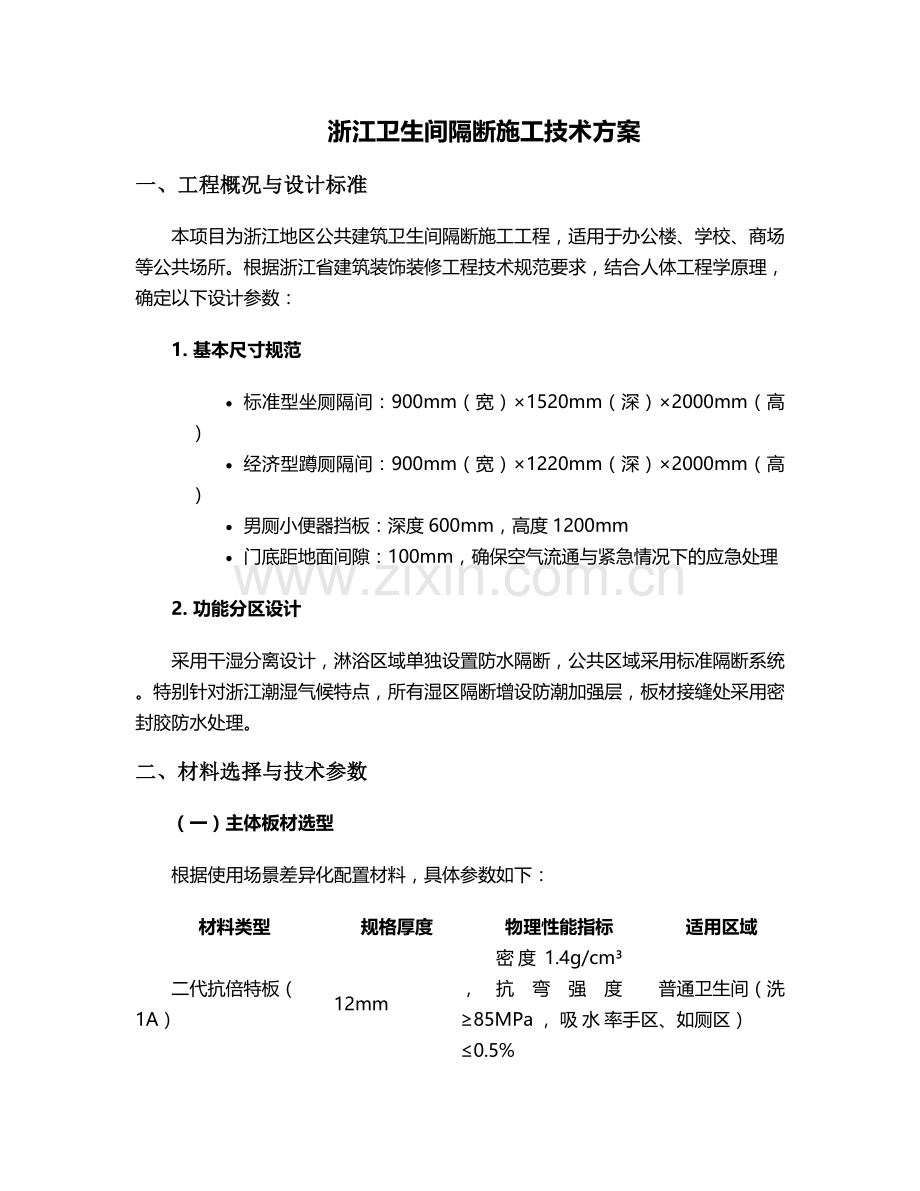

浙江卫生间隔断施工技术方案
一、工程概况与设计标准
本项目为浙江地区公共建筑卫生间隔断施工工程，适用于办公楼、学校、商场等公共场所。根据浙江省建筑装饰装修工程技术规范要求，结合人体工程学原理，确定以下设计参数：
1. 基本尺寸规范
· 标准型坐厕隔间：900mm（宽）×1520mm（深）×2000mm（高）
· 经济型蹲厕隔间：900mm（宽）×1220mm（深）×2000mm（高）
· 男厕小便器挡板：深度600mm，高度1200mm
· 门底距地面间隙：100mm，确保空气流通与紧急情况下的应急处理
2. 功能分区设计
采用干湿分离设计，淋浴区域单独设置防水隔断，公共区域采用标准隔断系统。特别针对浙江潮湿气候特点，所有湿区隔断增设防潮加强层，板材接缝处采用密封胶防水处理。
二、材料选择与技术参数
（一）主体板材选型
根据使用场景差异化配置材料，具体参数如下：
材料类型
规格厚度
物理性能指标
适用区域
二代抗倍特板（1A）
12mm
密度1.4g/cm³，抗弯强度≥85MPa，吸水率≤0.5%
普通卫生间（洗手区、如厕区）

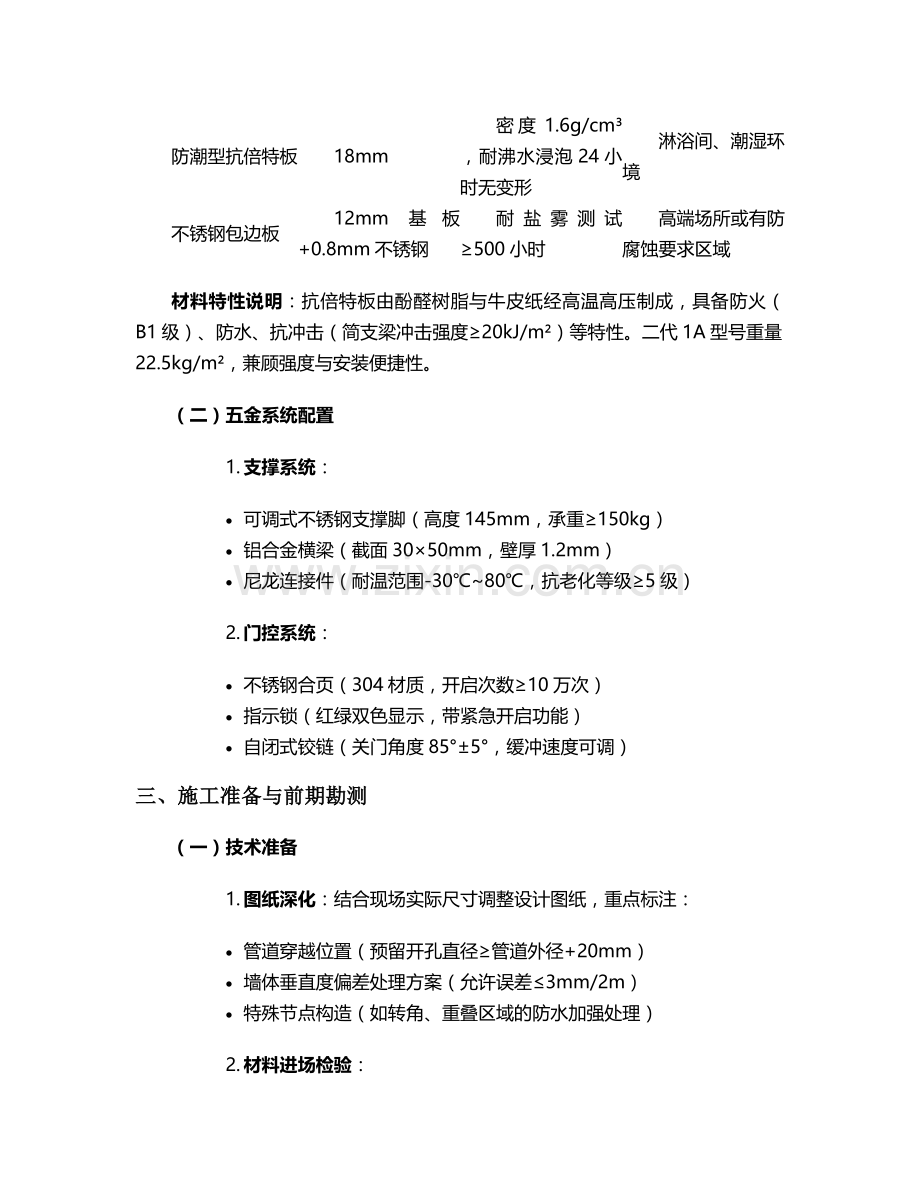

防潮型抗倍特板
18mm
密度1.6g/cm³，耐沸水浸泡24小时无变形
淋浴间、潮湿环境
不锈钢包边板
12mm基板+0.8mm不锈钢
耐盐雾测试≥500小时
高端场所或有防腐蚀要求区域
材料特性说明：抗倍特板由酚醛树脂与牛皮纸经高温高压制成，具备防火（B1级）、防水、抗冲击（简支梁冲击强度≥20kJ/m²）等特性。二代1A型号重量22.5kg/m²，兼顾强度与安装便捷性。
（二）五金系统配置
1. 支撑系统：
· 可调式不锈钢支撑脚（高度145mm，承重≥150kg）
· 铝合金横梁（截面30×50mm，壁厚1.2mm）
· 尼龙连接件（耐温范围-30℃~80℃，抗老化等级≥5级）
2. 门控系统：
· 不锈钢合页（304材质，开启次数≥10万次）
· 指示锁（红绿双色显示，带紧急开启功能）
· 自闭式铰链（关门角度85°±5°，缓冲速度可调）
三、施工准备与前期勘测
（一）技术准备
1. 图纸深化：结合现场实际尺寸调整设计图纸，重点标注：
· 管道穿越位置（预留开孔直径≥管道外径+20mm）
· 墙体垂直度偏差处理方案（允许误差≤3mm/2m）
· 特殊节点构造（如转角、重叠区域的防水加强处理）
2. 材料进场检验：
· 板材：表面无划痕、鼓泡，边角平直度误差≤0.5mm/m
· 五金件：提供材质证明及耐腐蚀检测报告
· 密封胶：符合GB16776-2005《建筑用硅酮结构密封胶》标准
（二）现场准备
1. 基层处理要求：
· 墙面：瓷砖铺贴完成，平整度误差≤2mm/2m
· 地面：排水坡度≥2%，防水层验收合格
· 环境：施工温度5℃~35℃，相对湿度≤85%
2. 测量放线：
使用激光投线仪弹出：
· 隔断中心线（偏差≤1mm）
· 地面支撑脚定位线
· 顶部横梁控制线
· 门框安装基准线（垂直度偏差≤1mm/m）
四、主要施工流程与技术要点
（一）标准施工工序
1. 支撑框架安装
· 地面钻孔：使用Φ12mm钻头，深度≥60mm，植入膨胀螺栓（M10×80mm）
· 调整脚座固定：采用双螺帽锁紧，水平度误差≤0.5mm/m
· 立柱安装：使用L型连接件（厚度≥3mm）固定，相邻立柱间距误差≤2mm
2. 板材安装工艺
graph TD
A[板材切割] --> B[边缘处理]
B --> C[预钻孔]
C --> D[临时固定]
D --> E[垂直度调整]
E --> F[最终紧固]
F --> G[密封处理]
· 切割：专用锯片（齿数≥60T），切割速度3500r/min，切口用400目砂纸打磨
· 固定：不锈钢自攻螺丝（直径4.2mm，长度≥板材厚度+15mm），间距≤300mm
· 密封：中性硅酮密封胶（宽度5mm~8mm，厚度≥3mm），胶缝表面平滑连续
3. 门系统安装
· 合页定位：上合页距门顶160mm，下合页距门底160mm，误差≤2mm
· 间隙调整：门扇与门框间隙2.0mm~2.5mm，四边均匀一致
· 锁具调试：锁舌伸缩顺畅，指示牌转动灵活，无卡滞现象
（二）特殊部位处理
1. 管道穿越处：
· 开孔直径大于管道20mm，缝隙用防火岩棉填塞后灌注密封胶
· 立管根部设置防水台（高度≥50mm，半径≥管道半径+20mm）
2. 干湿交界区：
· 淋浴区外侧设置挡水条（高度100mm，宽度80mm，与地面成45°斜坡）
· 采用双层防水构造（基层防水涂料+接缝密封胶）
五、质量控制体系
（一）过程质量控制点
施工阶段
控制项目
允许偏差
检验方法
测量放线
轴线位置
≤3mm
全站仪复核
框架安装
立柱垂直度
≤1mm/m
靠尺检查
板材安装
表面平整度
≤2mm/m
2m靠尺+塞尺
接缝处理
胶缝宽度差
≤0.5mm
卡尺测量
门安装
门扇垂直度
≤1.5mm/m
吊线检查
（二）验收标准
1. 功能验收：
· 门开启灵活，自闭功能正常（从90°开启位置自闭时间3~5秒）
· 锁具功能完好，指示清晰
· 隔间内净尺寸偏差≤±5mm
2. 观感验收：
· 板材表面洁净，无划痕、污染
· 接缝顺直，胶缝平滑，无气泡、断缝
· 五金件安装牢固，排列整齐
六、安全生产与文明施工
（一）安全防护措施
1. 个人防护：
· 佩戴防尘口罩（KN95级）、护目镜、防滑工作鞋
· 切割作业时配备耳塞（降噪值≥25dB）
2. 作业安全：
· 电动工具使用前检测绝缘电阻（≥2MΩ）
· 高空作业（≥2m）设置防护栏杆或使用安全带
· 临时用电采用三级配电两级保护（漏电动作电流≤30mA）
（二）消防管理
· 施工现场配置ABC干粉灭火器（每50m²不少于1具）
· 动火作业办理许可证，设置看火人及灭火器材
· 易燃材料（密封胶、清洁剂）存放量不超过当日用量
（三）文明施工
1. 粉尘控制：
· 切割作业采用湿法施工或吸尘器收集
· 材料搬运轻拿轻放，减少扬尘
2. 废弃物管理：
· 板材边角料分类回收（可利用部分≥300mm的料头标记备用）
· 密封胶瓶等危险品单独存放，交有资质单位处理
七、成品保护与保修
（一）成品保护措施
1. 施工期间：
· 板材表面贴保护膜（PE材质，厚度≥0.05mm）
· 门框、墙角设置防撞条（高度1.2m）
· 完工区域设置警示标识，禁止非施工人员进入
2. 交付前清洁：
· 板材表面：中性清洁剂（pH值6~8）擦拭，禁用钢丝球等硬物
· 胶缝：专用刮板清理余胶，确保表面平滑
（二）保修与维护
1. 保修期：自验收合格之日起2年，其中防水工程保修期5年
2. 日常维护指南：
· 定期检查：每月检查连接件紧固情况，每季度检查密封胶老化状况
· 清洁方法：使用软布蘸稀释中性洗涤剂（浓度≤5%）擦拭
· 故障处理：提供24小时响应服务，紧急情况4小时到场处理
八、施工组织与进度计划
（一）人员配置
岗位
人数
职责范围
施工队长
1
全面协调，技术交底
木工
3~4
板材加工与安装
五金工
2
金属件安装调试
质检员
1
过程质量检查
安全员
1
安全巡查与记录
（二）进度控制
1. 工期指标：标准卫生间（10个隔间）施工周期≤5天
2. 进度计划：
Day1: 现场勘测+材料进场
Day2: 框架安装+基层处理
Day3: 板材安装（固定部分）
Day4: 门系统安装+五金调试
Day5: 密封处理+清洁验收
3. 赶工措施：配置双班作业（增加晚间施工班组），可将工期压缩至3天（需确保夜间施工照明≥50lux）
本方案严格遵循浙江省《公共建筑卫生设施设计规范》及国家现行施工标准，所有材料与工艺均通过第三方检测机构认证。施工过程中将实施样板引路制度，首件验收合格后方可大面积施工，确保工程质量达到优良标准。
