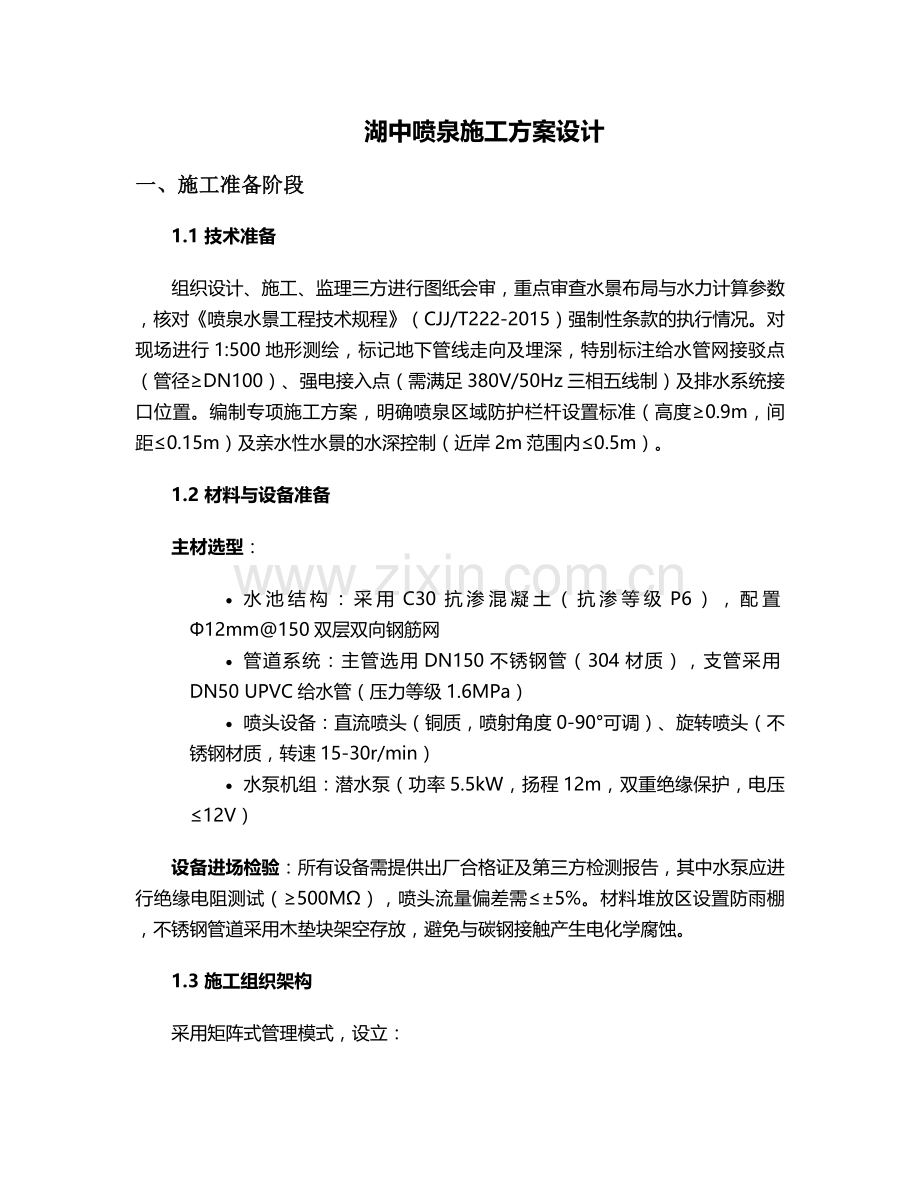

湖中喷泉施工方案设计
一、施工准备阶段
1.1 技术准备
组织设计、施工、监理三方进行图纸会审，重点审查水景布局与水力计算参数，核对《喷泉水景工程技术规程》（CJJ/T222-2015）强制性条款的执行情况。对现场进行1:500地形测绘，标记地下管线走向及埋深，特别标注给水管网接驳点（管径≥DN100）、强电接入点（需满足380V/50Hz三相五线制）及排水系统接口位置。编制专项施工方案，明确喷泉区域防护栏杆设置标准（高度≥0.9m，间距≤0.15m）及亲水性水景的水深控制（近岸2m范围内≤0.5m）。
1.2 材料与设备准备
主材选型：
· 水池结构：采用C30抗渗混凝土（抗渗等级P6），配置Φ12mm@150双层双向钢筋网
· 管道系统：主管选用DN150不锈钢管（304材质），支管采用DN50 UPVC给水管（压力等级1.6MPa）
· 喷头设备：直流喷头（铜质，喷射角度0-90°可调）、旋转喷头（不锈钢材质，转速15-30r/min）
· 水泵机组：潜水泵（功率5.5kW，扬程12m，双重绝缘保护，电压≤12V）
设备进场检验：所有设备需提供出厂合格证及第三方检测报告，其中水泵应进行绝缘电阻测试（≥500MΩ），喷头流量偏差需≤±5%。材料堆放区设置防雨棚，不锈钢管道采用木垫块架空存放，避免与碳钢接触产生电化学腐蚀。
1.3 施工组织架构
采用矩阵式管理模式，设立：

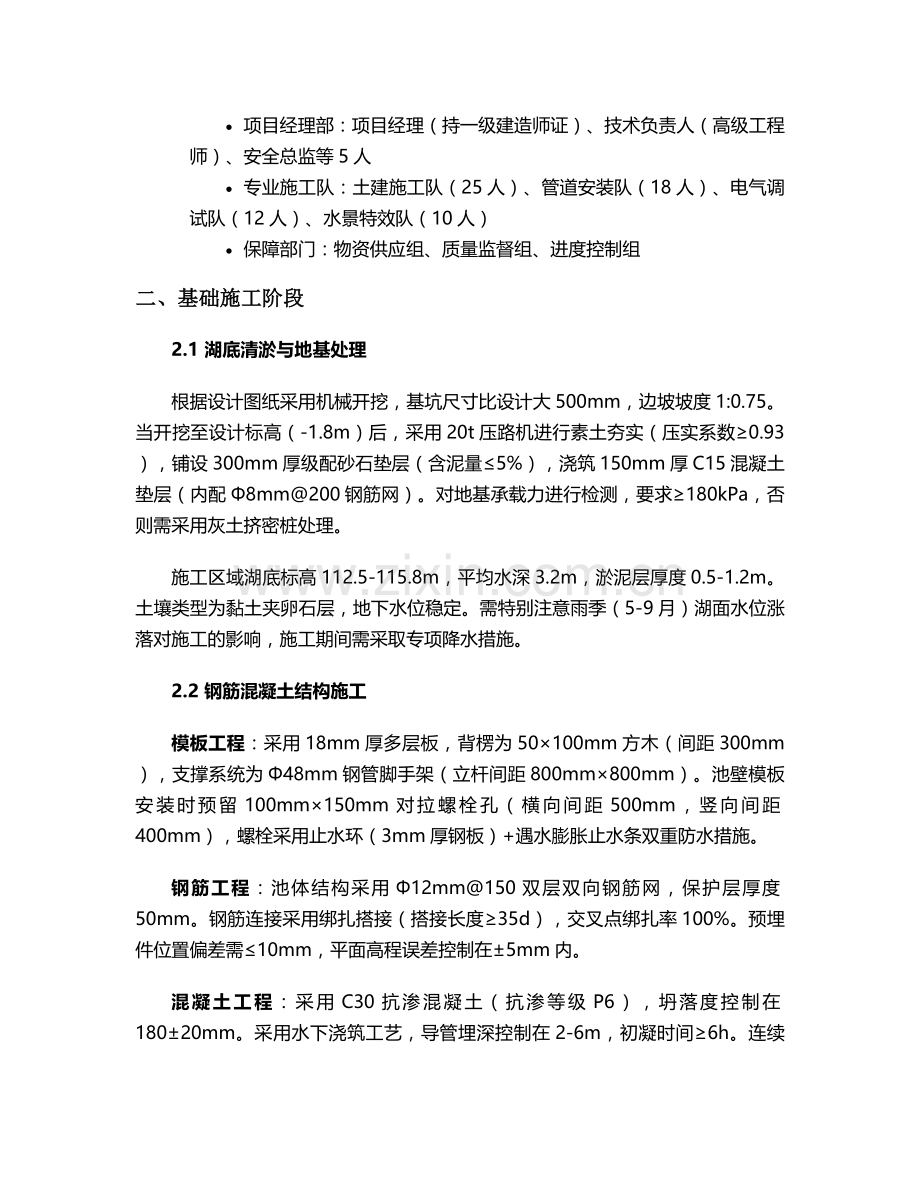

· 项目经理部：项目经理（持一级建造师证）、技术负责人（高级工程师）、安全总监等5人
· 专业施工队：土建施工队（25人）、管道安装队（18人）、电气调试队（12人）、水景特效队（10人）
· 保障部门：物资供应组、质量监督组、进度控制组
二、基础施工阶段
2.1 湖底清淤与地基处理
根据设计图纸采用机械开挖，基坑尺寸比设计大500mm，边坡坡度1:0.75。当开挖至设计标高（-1.8m）后，采用20t压路机进行素土夯实（压实系数≥0.93），铺设300mm厚级配砂石垫层（含泥量≤5%），浇筑150mm厚C15混凝土垫层（内配Φ8mm@200钢筋网）。对地基承载力进行检测，要求≥180kPa，否则需采用灰土挤密桩处理。
施工区域湖底标高112.5-115.8m，平均水深3.2m，淤泥层厚度0.5-1.2m。土壤类型为黏土夹卵石层，地下水位稳定。需特别注意雨季（5-9月）湖面水位涨落对施工的影响，施工期间需采取专项降水措施。
2.2 钢筋混凝土结构施工
模板工程：采用18mm厚多层板，背楞为50×100mm方木（间距300mm），支撑系统为Φ48mm钢管脚手架（立杆间距800mm×800mm）。池壁模板安装时预留100mm×150mm对拉螺栓孔（横向间距500mm，竖向间距400mm），螺栓采用止水环（3mm厚钢板）+遇水膨胀止水条双重防水措施。
钢筋工程：池体结构采用Φ12mm@150双层双向钢筋网，保护层厚度50mm。钢筋连接采用绑扎搭接（搭接长度≥35d），交叉点绑扎率100%。预埋件位置偏差需≤10mm，平面高程误差控制在±5mm内。
混凝土工程：采用C30抗渗混凝土（抗渗等级P6），坍落度控制在180±20mm。采用水下浇筑工艺，导管埋深控制在2-6m，初凝时间≥6h。连续浇筑时设置施工缝（内嵌300mm宽止水钢板），养护采用蓄水养护（养护期≥14d），强度达到75%后方可拆模。
2.3 基础质量检测
· 混凝土试块强度检测：每组3块，养护28d后抗压强度≥30MPa
· 抗渗性能检测：每500m³留置1组抗渗试块，抗渗等级≥P6
· 钢筋保护层厚度检测：采用电磁感应法，合格率需≥90%
· 表面平整度检测：2m靠尺检查，偏差≤5mm
三、管道系统安装
3.1 管道材料与敷设
主管选用DN150不锈钢管（304材质），支管采用DN50 UPVC给水管（压力等级1.6MPa）。管道敷设前进行湖底地形复测，确保坡度≥0.3%。不锈钢管道采用氩弧焊连接，UPVC管道采用承插式胶水连接，接口处需做防腐处理（涂刷环氧树脂涂料三层）。
管道系统布置：
· 主管网：环形布置，间距5m，埋深≥0.8m
· 分支管：放射状布置，间距2.5m，采用鞍形配件与主管连接
· 泄水管：在管网最低处设置DN50泄水阀，排水坡度≥2%
3.2 管道安装工艺
管道预制：在陆上预制区进行管道切割、坡口加工，预制长度控制在6m以内。不锈钢管切口表面粗糙度Ra≤6.3μm，UPVC管切口需平整无毛刺。
水下安装：采用2艘施工驳船进行水上作业，管道采用浮吊吊装（起吊点间距3m）。安装时采用全站仪定位，轴线偏差≤10mm，高程偏差≤5mm。管道支架采用混凝土支墩（尺寸500mm×500mm×300mm），间距≤3m。
压力试验：管道安装完成后进行水压试验，试验压力1.2MPa，保压30min压力降≤0.05MPa。试验介质采用洁净水，水中氯离子含量≤25ppm。试验合格后采用压缩空气吹扫管道，流速≥20m/s，直至出口无杂物。
3.3 管道系统防腐
· 不锈钢管道：表面进行钝化处理（柠檬酸溶液浸泡30min）
· UPVC管道：外壁涂刷抗紫外线涂料（干膜厚度≥80μm）
· 管道支架：采用热镀锌处理（锌层厚度≥85μm），与不锈钢管之间加设绝缘垫片（氯丁橡胶材质，厚度5mm）
四、设备安装工程
4.1 水泵安装
潜水泵选用功率2.2-15kW的不锈钢潜水泵，共32台。安装前进行绝缘电阻测试（≥500MΩ）和通电试运行（运行时间30min，无异常振动）。水泵基础采用C25混凝土浇筑（尺寸800mm×800mm×600mm），预埋M20地脚螺栓（露出基础面50mm）。
水泵安装要求：
· 水平度偏差≤0.1mm/m
· 与管道连接采用柔性接头（橡胶软接头，压力等级1.6MPa）
· 电缆采用YZW型防水电缆（截面≥4mm²），穿镀锌钢管保护（管径DN50）
· 接地系统：水泵金属外壳与接地极连接，接地电阻≤4Ω
4.2 喷头安装
喷头选用直流喷头（铜质）和旋转喷头（不锈钢材质），共128套。安装前进行流量测试（额定压力下流量偏差≤±5%）。喷头与支管采用螺纹连接（密封材料为聚四氟乙烯胶带），安装高度偏差≤3mm，角度偏差≤1°。
喷头布置方式：
· 中心主喷：1台旋转喷头（喷射高度10m）
· 环形副喷：36台直流喷头（喷射高度5m，角度45°）
· 数控跑泉：91台直流喷头（喷射高度3m，间距0.5m）
4.3 水下照明系统安装
RGBW四色水下LED灯128套，单灯功率30W，防水等级IP68。灯具安装在喷头附近（距离≤0.5m），采用不锈钢支架固定（材质316L）。电缆采用水下专用电缆（截面2.5mm²），穿Φ20聚乙烯保护管，接头处采用防水接线盒（IP68）。
照明系统控制：
· 灯具分组：按水型分区控制，每组≤10盏
· 调光方式：DMX512协议控制，亮度调节范围0-100%
· 色温范围：2700K-6500K，显色指数Ra≥80
五、控制系统安装
5.1 控制系统组成
控制系统采用PLC可编程控制器，支持DMX512灯光协议。主要设备包括：
· 主控制器：西门子S7-1200 PLC（CPU 1214C DC/DC/DC）
· 触摸屏：10寸彩色触摸屏，分辨率1024×600
· 变频器：32台，功率2.2-15kW，调速范围0-50Hz
· 灯光控制器：4台DMX512信号放大器，带光电隔离
· 传感器：水位传感器（量程0-5m）、水质传感器（检测PH值、浊度）
5.2 电气安装工艺
控制柜安装：控制柜安装在岸边控制室（尺寸800mm×600mm×2200mm），基础高出地面200mm。柜内元器件布置间距：水平≥50mm，垂直≥80mm。电缆进出线采用下进下出方式，做好防水封堵。
电缆敷设：动力电缆采用YJV22-0.6/1kV-4×16+1×10mm²，控制电缆采用KVVP-450/750V-4×1.5mm²。电缆桥架采用槽式桥架（规格150mm×100mm），安装高度2.5m，支架间距1.5m。水下电缆采用穿管敷设（PE管，管径DN50），埋深≥0.5m。
接地系统：采用TN-S接地系统，接地极采用Φ50mm镀锌钢管（长度2.5m），间距5m，共4组。接地干线采用40×4mm镀锌扁钢，接地电阻≤4Ω。设备金属外壳与接地系统可靠连接（截面积≥6mm²）。
5.3 控制系统调试
单机调试：
· PLC控制器：模拟输入输出信号测试，响应时间≤100ms
· 变频器：频率调节范围0-50Hz，输出电压偏差≤±2%
· 灯光系统：单灯调色测试，色彩偏差ΔE≤3
· 水泵机组：空载运行电流≤额定电流的30%，振动速度≤4.5mm/s
联动调试：
· 水型与音乐同步调试：采用音频采集卡（采样率48kHz），延迟时间≤50ms
· 灯光与水型同步调试：DMX512信号传输延迟≤10ms
· 安全连锁调试：水位低于1.5m时自动停机，接地故障时切断电源（动作时间≤0.1s）
六、水景特效系统
6.1 音乐喷泉控制系统
采用PLC可编程控制器，支持音频信号实时采集与处理。系统配置：
· 音频处理模块：24位A/D转换器，采样率48kHz
· 控制软件：支持水型编辑、音乐同步、定时播放功能
· 存储容量：≥1000首音乐，100种水型组合
音乐喷泉控制模式：
· 自动模式：按预设时间表运行（精度±1min）
· 手动模式：现场手动操作面板控制
· 远程模式：通过4G网络实现手机APP控制
6.2 水幕电影系统
水幕发生器采用高压离心式喷头（功率7.5kW），水幕尺寸10m×6m（宽×高）。投影仪采用激光投影机（亮度15000流明，分辨率1920×1080），安装在距离水幕15m处。音响系统采用线阵列音箱（额定功率300W，频率响应80Hz-18kHz），设置4组环绕音箱。
水幕电影调试参数：
· 水幕厚度：3-5mm（均匀度≥90%）
· 投影亮度：≥2000cd/m²
· 音响声压级：距音箱10m处≥95dB（A计权）
6.3 系统联动调试
水型组合调试：
1. 中心主喷：喷射高度10m，流量150m³/h
2. 环形副喷：喷射高度5m，形成直径20m的水环
3. 数控跑泉：水流速度3-8m/s，跑动频率0.5-2Hz
4. 雾森系统：雾粒直径5-15μm，覆盖范围30m²
特效场景调试：
· 迎宾模式：中心主喷+环形副喷，灯光为暖色调（色温3000K）
· 动感模式：数控跑泉+旋转喷头，灯光为彩色渐变
· 梦幻模式：水幕电影+雾森系统，灯光为冷色调（色温6000K）
七、质量安全与环保措施
7.1 质量控制标准
· 混凝土结构：表面平整度≤5mm，垂直度≤3mm/m
· 管道系统：压力试验1.2MPa，保压30min压力降≤0.05MPa
· 电气系统：绝缘电阻≥10MΩ，接地电阻≤4Ω
· 水景效果：喷射高度偏差≤±5%，水型完整性≥95%
质量检查制度：
· 班前检查：设备状态、材料质量、安全措施
· 过程检查：每道工序完成后进行自检、互检、交接检
· 专项检查：每周进行一次电气安全检查，每月进行一次水景效果评估
· 竣工验收：分阶段验收（基础、管道、设备、系统），每个阶段验收合格后方可进入下一工序
7.2 安全防护措施
施工安全：
· 水上作业：施工人员穿戴救生衣（浮力≥75N），作业区域设置警示浮标（间距5m）
· 电气安全：临时用电采用TN-S系统，配备漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 高空作业：搭设满堂脚手架（立杆间距1.2m×1.2m），设置安全防护网（网目密度≥2000目/100cm²）
设备安全：
· 水下设备：防水等级IP68，电缆接头采用灌封处理
· 接地保护：所有金属设备外壳可靠接地，接地电阻≤4Ω
· 过载保护：水泵电机设置过载、过流、缺相保护（动作电流1.2倍额定电流）
7.3 环境保护措施
施工期环保：
· 噪声控制：昼间≤70dB，夜间≤55dB，高噪声设备设置隔音罩
· 废水处理：施工废水经三级沉淀池处理（沉淀时间≥2h），pH值6-9方可排放
· 固废处理：建筑垃圾分类存放，危险废物（废油、废油漆）交由有资质单位处理
运营期环保：
· 水质维护：每周检测一次水质（pH值6.5-8.5，浊度≤5NTU），每月更换10%池水
· 节能措施：采用变频调速技术，水泵平均运行效率≥85%
· 生态保护：水幕区域设置鱼类通道（宽1m，深0.5m），避免阻碍水生生物迁徙
八、竣工验收与运维
8.1 竣工验收标准
观感质量：
· 喷泉造型：水型完整、线条流畅，无明显扭曲、分叉现象
· 灯光效果：色彩均匀，无暗区，光斑直径偏差≤10%
· 音响效果：音质清晰，无杂音，声场不均匀度≤6dB
功能性能：
· 喷射高度：主喷≥10m，副喷≥5m，偏差≤±5%
· 运行稳定性：连续运行8h无故障，停机次数≤1次
· 安全性能：接地电阻≤4Ω，绝缘电阻≥10MΩ，泄漏电流≤5mA
8.2 运维管理方案
日常维护：
· 每日检查：水位、电流、电压、有无异响
· 每周维护：清洁喷头（去除水垢），检查电缆接头
· 每月维护：水泵润滑油更换（用量1.5L/台），管道压力检测
· 每年大修：更换密封件，水泵解体检查，控制系统软件升级
应急预案：
· 突然停水：自动开启备用水泵（切换时间≤10s）
· 设备故障：备用设备自动投入（备用率10%）
· 恶劣天气：风速≥10.8m/s（6级风）时自动停机
· 水质恶化：启动水质净化系统（处理能力50m³/h）
8.3 技术培训
为业主方提供操作维护培训，培训内容包括：
· 设备原理与结构（2课时）
· 操作流程与注意事项（3课时）
· 故障诊断与排除（4课时）
· 日常维护与保养（3课时）
培训考核：理论考试（满分100分，合格≥80分）+实操考核（满分100分，合格≥90分），考核合格颁发培训合格证。
九、施工进度计划
施工阶段
起止时间
工期（天）
关键任务
前期准备
第1-7天
7
图纸会审、材料采购、施工方案编制
湖底清淤
第8-15天
8
淤泥固化处理、基面平整
基础施工
第16-30天
15
混凝土承台浇筑、预埋件安装
管道安装
第25-45天
21
主管网铺设、分支管连接
设备安装
第40-60天
21
水泵安装、喷头调试
电气安装
第55-70天
16
电缆敷设、控制柜安装
系统调试
第61-80天
20
单机调试、联动调试
竣工验收
第81-90天
10
分阶段验收、整改完善
进度保障措施：
· 资源保障：材料储备量≥30天用量，施工人员高峰期≥65人
· 技术保障：成立技术攻关小组，解决施工难题
· 天气应对：编制雨季施工专项方案，配备防雨、排水设备
· 进度控制：采用Project软件跟踪进度，偏差≥3天时采取纠偏措施
十、结论与建议
本湖中喷泉施工方案涵盖了从施工准备到竣工验收的全过程，采用先进的施工工艺和严格的质量控制标准，确保工程质量达到设计要求。方案特点：
1. 采用模块化施工方法，缩短水下作业时间30%
2. 应用PLC智能控制系统，实现水、声、光、电一体化控制
3. 实施全过程质量监控，关键工序合格率100%
4. 建立完善的运维体系，确保喷泉长期稳定运行
建议在施工过程中特别注意以下事项：
1. 湖底清淤应选择枯水期进行（11月-次年3月）
2. 水下焊接作业需配备专业潜水员（持证上岗）
3. 调试阶段应选择无风天气（风速≤3级）
4. 运营初期每月进行一次全面检查，半年后转为常规维护
通过本方案的实施，可打造集观赏、休闲、娱乐于一体的现代化水景工程，为市民提供高品质的文化休闲场所。
