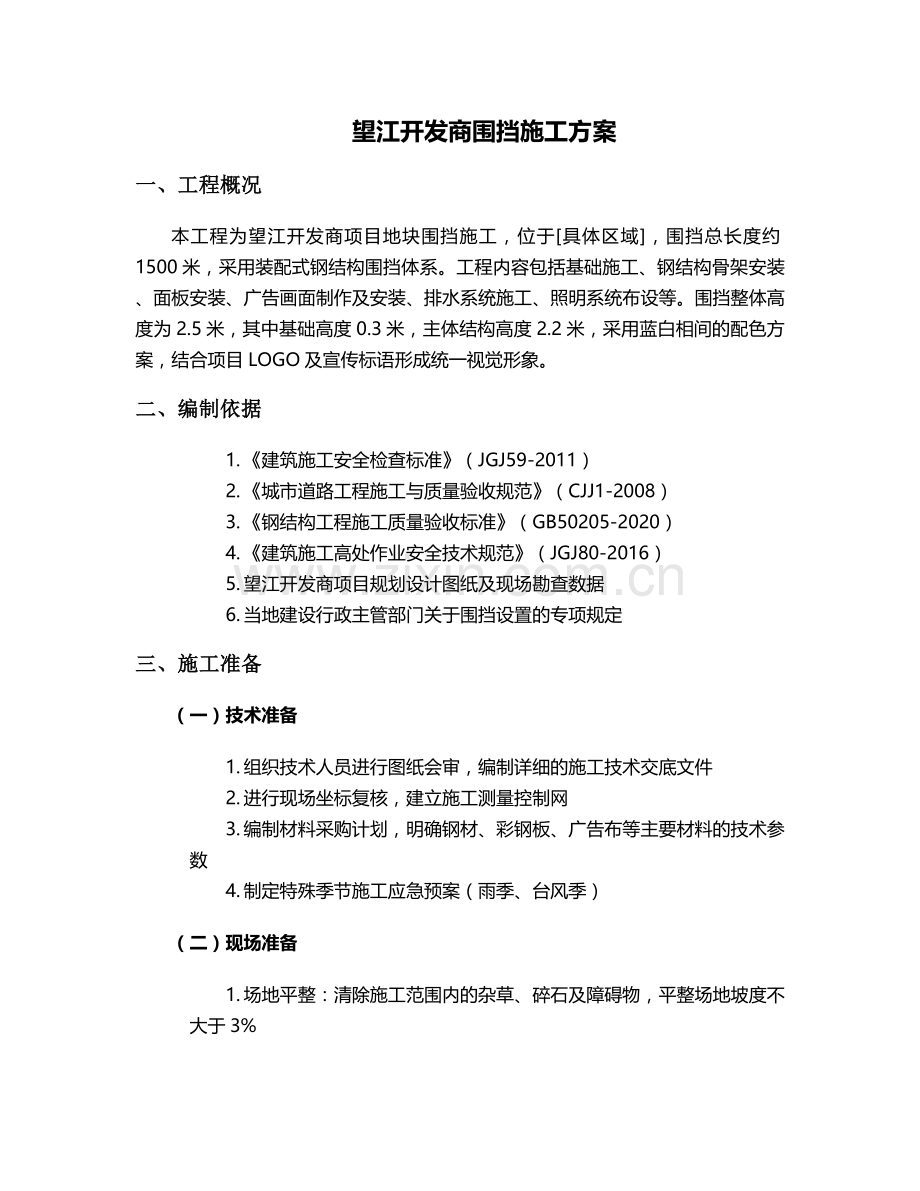

望江开发商围挡施工方案
一、工程概况
本工程为望江开发商项目地块围挡施工，位于[具体区域]，围挡总长度约1500米，采用装配式钢结构围挡体系。工程内容包括基础施工、钢结构骨架安装、面板安装、广告画面制作及安装、排水系统施工、照明系统布设等。围挡整体高度为2.5米，其中基础高度0.3米，主体结构高度2.2米，采用蓝白相间的配色方案，结合项目LOGO及宣传标语形成统一视觉形象。
二、编制依据
1. 《建筑施工安全检查标准》（JGJ59-2011）
2. 《城市道路工程施工与质量验收规范》（CJJ1-2008）
3. 《钢结构工程施工质量验收标准》（GB50205-2020）
4. 《建筑施工高处作业安全技术规范》（JGJ80-2016）
5. 望江开发商项目规划设计图纸及现场勘查数据
6. 当地建设行政主管部门关于围挡设置的专项规定
三、施工准备
（一）技术准备
1. 组织技术人员进行图纸会审，编制详细的施工技术交底文件
2. 进行现场坐标复核，建立施工测量控制网
3. 编制材料采购计划，明确钢材、彩钢板、广告布等主要材料的技术参数
4. 制定特殊季节施工应急预案（雨季、台风季）
（二）现场准备

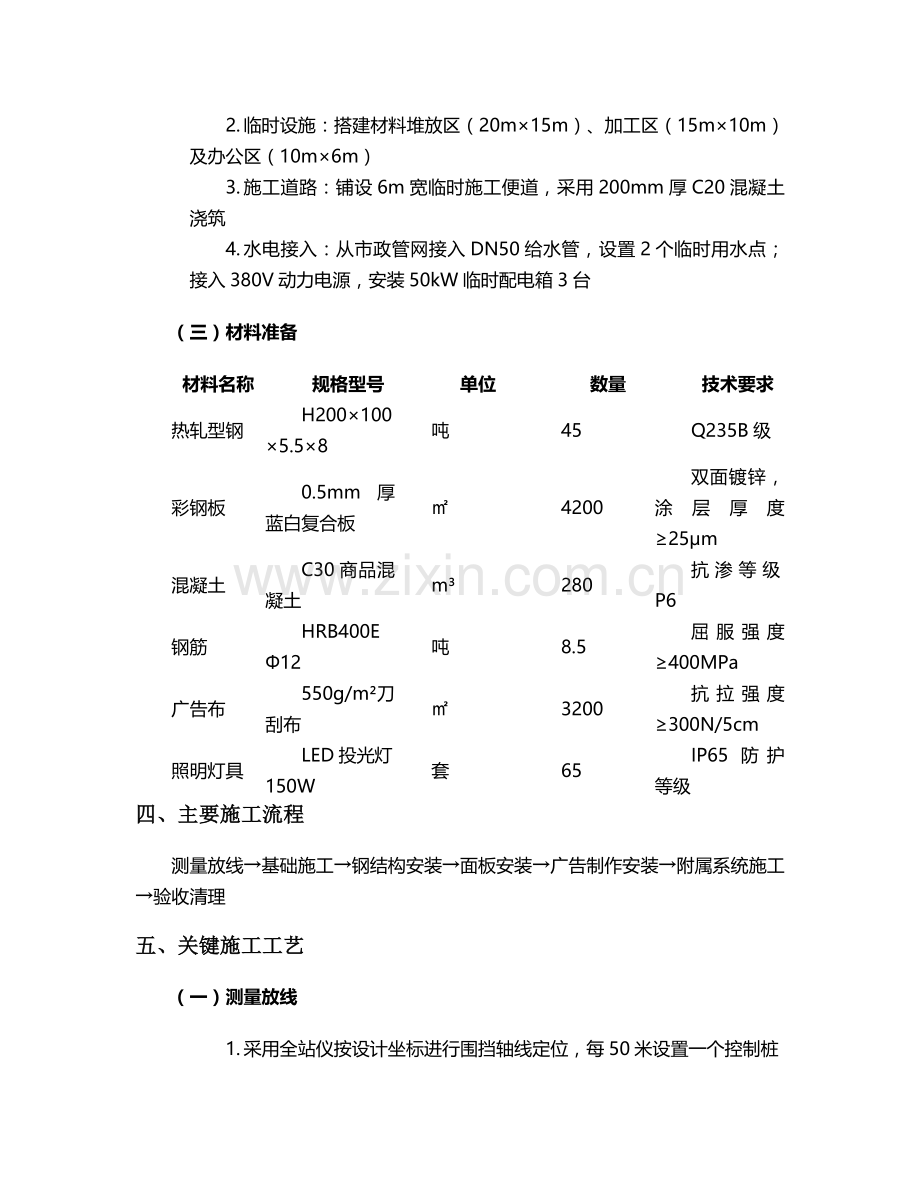

1. 场地平整：清除施工范围内的杂草、碎石及障碍物，平整场地坡度不大于3%
2. 临时设施：搭建材料堆放区（20m×15m）、加工区（15m×10m）及办公区（10m×6m）
3. 施工道路：铺设6m宽临时施工便道，采用200mm厚C20混凝土浇筑
4. 水电接入：从市政管网接入DN50给水管，设置2个临时用水点；接入380V动力电源，安装50kW临时配电箱3台
（三）材料准备
材料名称
规格型号
单位
数量
技术要求
热轧型钢
H200×100×5.5×8
吨
45
Q235B级
彩钢板
0.5mm厚蓝白复合板
㎡
4200
双面镀锌，涂层厚度≥25μm
混凝土
C30商品混凝土
m³
280
抗渗等级P6
钢筋
HRB400E Φ12
吨
8.5
屈服强度≥400MPa
广告布
550g/m²刀刮布
㎡
3200
抗拉强度≥300N/5cm
照明灯具
LED投光灯150W
套
65
IP65防护等级
四、主要施工流程
测量放线→基础施工→钢结构安装→面板安装→广告制作安装→附属系统施工→验收清理
五、关键施工工艺
（一）测量放线
1. 采用全站仪按设计坐标进行围挡轴线定位，每50米设置一个控制桩
2. 用水准仪测量场地标高，确定基础开挖深度，做好测量记录
3. 撒出基础开挖灰线，钉设龙门桩，桩距不大于10米
4. 建立测量复核制度，每日施工前对控制线进行复核
（二）基础施工
1. 基槽开挖：采用小型挖掘机开挖，深度800mm，宽度600mm，人工清理槽底浮土
2. 地基处理：铺设150mm厚级配砂石，采用平板振动器振捣密实
3. 钢筋绑扎：绑扎Φ12双层双向钢筋网，间距200mm，设置Φ16构造柱插筋
4. 模板安装：采用18mm厚多层板，50×100mm木方背楞，间距300mm，使用Φ14对拉螺栓固定
5. 混凝土浇筑：分段连续浇筑C30混凝土，采用插入式振捣器振捣，表面收光压实
6. 养护：覆盖薄膜保湿养护，养护期不少于7天，强度达到75%后方可拆模
（三）钢结构安装
1. 立柱安装：
o 采用25t汽车吊吊装H型钢立柱，立柱间距3.5米
o 立柱与基础采用M20膨胀螺栓连接，每根立柱设置4组螺栓
o 用全站仪校正垂直度，偏差控制在1/1000以内，且不大于10mm
2. 横梁安装：
o 焊接50×50×4角钢横梁，形成框架结构
o 采用二氧化碳气体保护焊，焊脚高度6mm，焊接后进行防腐处理
o 安装完毕后检查框架平整度，允许偏差±5mm
3. 支撑系统：
o 每15米设置一道剪刀撑，采用40×4角钢
o 在转角处设置斜向支撑，与地面夹角45°~60°
o 所有节点焊接后涂刷两道防锈漆（干膜厚度≥80μm）
（四）面板安装
1. 彩钢板加工：在工厂按设计尺寸加工，长度2.2米，宽度1.22米，预留安装孔
2. 面板固定：采用自攻螺钉（M5×25mm）固定在钢框架上，间距≤300mm
3. 接缝处理：板缝间预留5mm间隙，填充防水密封胶
4. 转角处理：采用1.2mm厚铝合金包边，铆钉固定，间距150mm
（五）广告系统施工
1. 画面设计：根据甲方提供的VI系统，设计宣传画面，分辨率≥150dpi
2. 喷绘制作：采用UV喷绘工艺，色彩偏差控制在△E≤3
3. 画面安装：使用30mm宽尼龙扎带固定，横向间距300mm，纵向间距500mm
4. 压条处理：画面边缘采用20mm宽铝合金压条固定，防止起翘
（六）附属系统施工
1. 排水系统：
o 沿围挡内侧设置200×300mm排水沟，采用MU10砖砌，M5水泥砂浆砌筑
o 安装DN100PVC排水管，坡度2‰，每50米设置一个沉淀池
o 排水沟上覆盖钢筋篦子（Φ8钢筋，间距30mm）
2. 照明系统：
o 安装150W LED投光灯，间距25米，高度2.8米
o 采用VV-0.6/1kV-3×4+1×2.5电缆穿PVC管埋地敷设
o 设置光控时控开关，实现自动启闭
3. 喷淋系统（环保要求）：
o 在围挡顶部安装DN25喷淋管，间距1.5米设置旋转喷头
o 连接市政供水管网，安装变频加压泵（流量5m³/h，扬程30m）
o 配置PM2.5在线监测仪，超标时自动启动喷淋
六、质量控制措施
1. 原材料控制：建立材料进场验收制度，每批材料需提供出厂合格证及检验报告，抽样送检合格后方可使用
2. 工序控制：实行"三检制"（自检、互检、交接检），关键工序需监理验收签字
3. 测量控制：使用经检定合格的测量仪器，测量误差控制在规范允许范围内
4. 焊接质量：焊工需持特种作业证上岗，每批焊缝按10%比例进行无损检测
5. 混凝土工程：严格控制坍落度（180±20mm），做好抗裂措施，养护期间温度不低于5℃
6. 成品保护：设置警示标识，严禁碰撞；面板安装后覆盖保护膜直至竣工验收
七、安全文明施工
（一）安全防护
1. 高处作业：设置1.2米高防护栏杆，满挂密目安全网；作业人员佩戴双钩安全带
2. 临时用电：实行"三级配电两级保护"，配电箱安装漏电保护器（动作电流≤30mA）
3. 吊装作业：设置警戒区，由专人指挥；吊物下方严禁站人，起吊半径内禁止通行
4. 防火措施：配备ABC干粉灭火器（每组3具），每50米设置消防沙箱（2m³）
（二）文明施工
1. 扬尘控制：施工道路每日洒水3次，材料堆场设置6米高防尘网
2. 噪音控制：采用低噪声设备，夜间（22:00-6:00）禁止施工，确需施工办理夜间施工许可
3. 垃圾分类：设置可回收、不可回收及危险废物分类垃圾桶，由环卫部门定期清运
4. 围挡宣传：在施工区域外围设置2.5米高临时围挡，张贴企业形象及安全标语
八、进度计划
施工阶段
起止时间
工期（天）
关键节点
施工准备
第1-5天
5
材料进场验收
基础施工
第6-20天
15
混凝土强度达到75%
钢结构安装
第21-35天
15
钢结构验收
面板安装
第36-45天
10
面板安装完成
广告系统
第46-55天
10
画面安装完成
附属系统
第56-65天
10
系统调试合格
验收清理
第66-70天
5
竣工验收
九、应急预案
（一）台风防范措施
1. 预警响应：收到蓝色预警后24小时内完成加固准备
2. 加固措施：采用Φ12钢丝绳斜拉固定，每30米设置一个地锚（埋深1.5米）
3. 应急物资：储备200米防风缆绳、50个地锚、2台柴油发电机
4. 人员疏散：台风来临前2小时撤离全部施工人员，关闭临时用电
（二）雨季施工措施
1. 排水准备：提前清理排水沟，检查抽水泵（备用4台5.5kW抽水泵）
2. 材料防护：钢材、彩钢板等材料垫高300mm，覆盖防雨布
3. 混凝土施工：小雨时调整水灰比，大雨时停止施工并覆盖防雨布
4. 雨后复工：检查基础沉降、钢结构变形情况，确认安全后方可复工
十、验收标准
（一）基础工程
1. 混凝土强度：达到设计强度100%，表面平整度≤5mm/2m
2. 轴线偏差：基础轴线与设计轴线偏差≤10mm
3. 截面尺寸：允许偏差±15mm，表面垂直度≤8mm
（二）钢结构工程
1. 立柱垂直度：≤H/1000且≤10mm（H为柱高）
2. 横梁水平度：≤L/1000且≤10mm（L为梁长）
3. 焊缝质量：外观无气孔、夹渣，咬边深度≤0.5mm
（三）面板工程
1. 表面平整度：≤3mm/2m
2. 接缝高低差：≤2mm
3. 固定点数量：每平方米不少于8个固定点
（四）整体验收
1. 整体稳定性：抗风载能力≥0.55kN/㎡
2. 外观质量：色泽均匀，无明显变形、划痕
3. 功能验收：照明系统、喷淋系统运行正常
十一、成品维护
1. 日常巡检：每日检查面板有无破损、紧固件有无松动
2. 定期维护：每月清理广告画面，每季度检查钢结构锈蚀情况
3. 清洁保养：每半年对钢结构进行一次防腐处理，重新涂刷防锈漆
4. 应急维修：建立24小时应急响应机制，接到报修后2小时内到场处理
本施工方案针对望江开发商围挡工程特点，结合现场实际条件编制，在施工过程中将根据具体情况进行动态调整，确保工程质量、安全和进度目标的全面实现。
