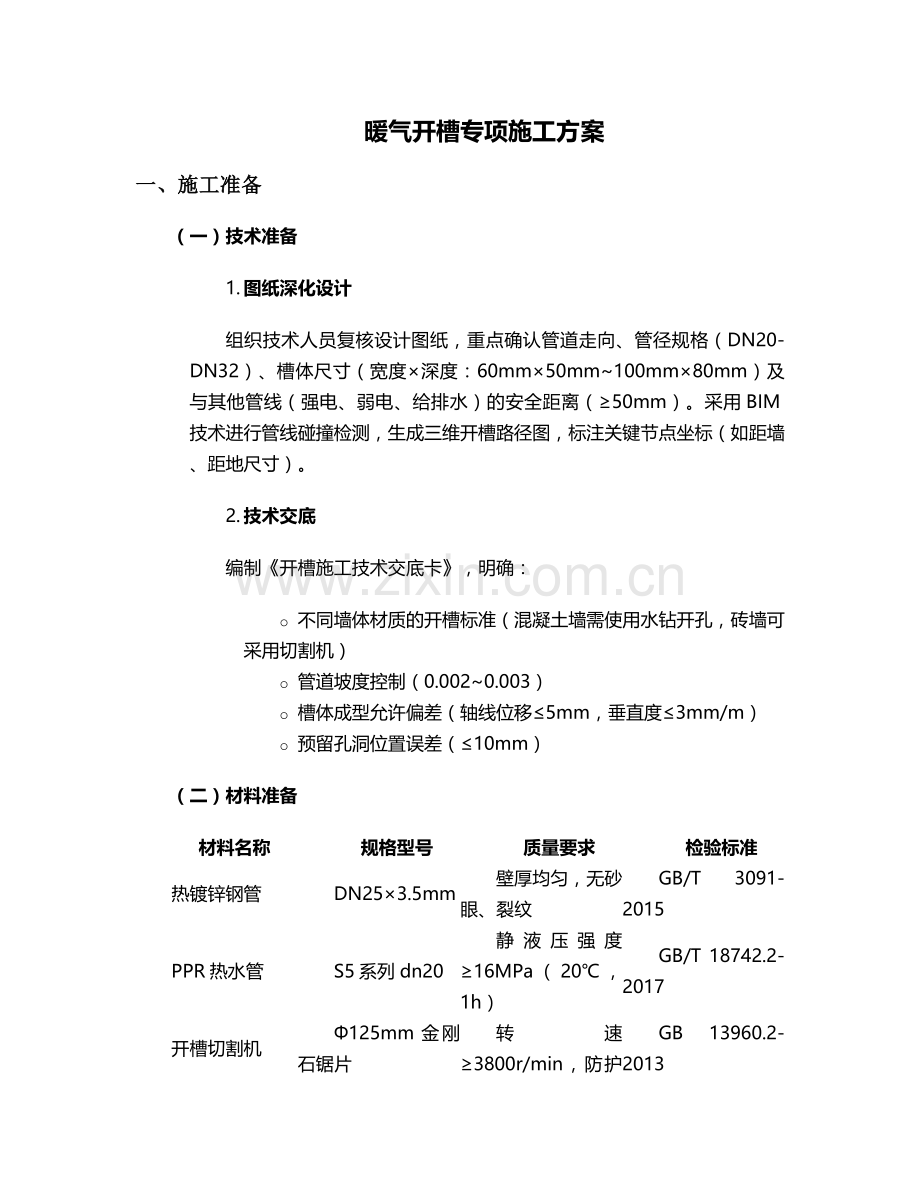

暖气开槽施工方案.doc

暖气开槽专项施工方案
一、施工准备
（一）技术准备
1. 图纸深化设计
组织技术人员复核设计图纸，重点确认管道走向、管径规格（DN20-DN32）、槽体尺寸（宽度×深度：60mm×50mm~100mm×80mm）及与其他管线（强电、弱电、给排水）的安全距离（≥50mm）。采用BIM技术进行管线碰撞检测，生成三维开槽路径图，标注关键节点坐标（如距墙、距地尺寸）。
2. 技术交底
编制《开槽施工技术交底卡》，明确：
o 不同墙体材质的开槽标准（混凝土墙需使用水钻开孔，砖墙可采用切割机）
o 管道坡度控制（0.002~0.003）
o 槽体成型允许偏差（轴线位移≤5mm，垂直度≤3mm/m）
o 预留孔洞位置误差（≤10mm）
（二）材料准备
材料名称
规格型号
质量要求
检验标准
热镀锌钢管
DN25×3.5mm
壁厚均匀，无砂眼、裂纹
GB/T 3091-2015
PPR热水管
S5系列dn20
静液压强度≥16MPa（20℃，1h）
GB/T 18742.2-2017
开槽切割机
Φ125mm金刚石锯片
转速≥3800r/min，防护罩完整
GB 13960.2-2013
冲击钻
最大钻孔直径32mm
冲击频率≥4000次/min
GB/T 5580-2013
水平仪
精度0.02mm/m
水泡居中误差≤1格
JJG 646-2006
（三）现场准备
1. 作业面清理
拆除施工区域障碍物，覆盖地面（采用2mm厚EVA防水垫+多层板），门窗安装防护膜（宽度≥1.5m）。在电梯口设置除尘装置（工业吸尘器+活性炭滤网）。
2. 测量放线
使用激光投线仪弹出：
o 水平线（+1.2m标高线）
o 垂直线（管道走向中心线）
o 警示线（距槽边300mm范围）
采用彩色粉笔分段标注槽体尺寸，混凝土墙面用红漆标记钻孔点位。
二、主要施工流程
（一）墙体开槽施工
1. 切割定位
o 砖墙：使用双轮切割机沿墨线切割，深度控制在10mm，防止墙体崩边
o 混凝土墙：先采用Φ125mm水钻沿轴线钻透孔（间距≤150mm），再用切割机连接成槽
2. 槽体成型
o 人工凿槽：使用尖凿+橡皮锤，每次凿击深度≤20mm，避免过度震动
o 机械开槽：混凝土墙采用液压开槽机（行进速度30cm/min），同步开启雾化降尘系统
3. 槽体修整
o 用角磨机打磨槽口毛刺，圆弧过渡（半径≥5mm）
o 清理槽内碎屑，采用高压风枪（压力0.6MPa）吹净粉尘
（二）管道安装
1. 管道敷设
o 钢管连接：采用螺纹连接，缠绕生料带（15-20圈）+ 麻丝，管钳扭矩控制在35-40N·m
o PPR管连接：热熔机温度设定260±10℃，加热时间：dn20为5s，dn25为7s，冷却时间≥30s
2. 固定支架安装
o 直线段间距：钢管≤1.5m，PPR管≤0.8m
o 弯头处：距弯点100-150mm设置防晃支架
o 固定方式：采用Φ8膨胀螺栓（埋深≥50mm）+ U型卡箍（与管道间隙≤2mm）
（三）槽体回填
1. 分层回填
o 第一层：敷设Φ10mm钢丝网（网格间距20mm×20mm），覆盖管道顶部≥30mm
o 第二层：填充C20细石混凝土（坍落度120±20mm），振捣密实（采用Φ30振捣棒）
o 第三层：1:3水泥砂浆抹平（厚度≥20mm），表面压光
2. 养护处理
o 覆盖塑料薄膜保湿养护，养护期≥7d
o 混凝土强度达到75%前禁止碰撞（约5d）
三、质量控制标准
（一）主控项目
1. 槽体尺寸偏差
o 宽度：+10mm，-5mm
o 深度：+5mm，0mm
o 检查方法：采用激光测距仪（精度±1mm），每5m检测1点
2. 管道安装质量
o 压力试验：钢管试验压力1.6MPa（保压30min压降≤0.05MPa）
o PPR管试验压力0.8MPa（保压1h压降≤0.02MPa，再降至工作压力稳压2h无渗漏）
（二）一般项目
1. 表面平整度
回填层表面平整度≤4mm/2m（靠尺检测）
2. 管道坡度
采用坡度尺检测，允许偏差±0.001，严禁倒坡
四、安全文明施工措施
（一）安全防护
1. 个人防护
作业人员必须佩戴：
o 防尘口罩（KN95级别）
o 护目镜（防冲击型）
o 绝缘手套（耐电压≥380V）
o 防滑工作鞋（防砸包头）
2. 机械安全
o 电动工具安装漏电保护器（动作电流≤15mA，动作时间≤0.1s）
o 切割机锯片防护罩覆盖率≥180°，作业时设专人监火（配备2具4kg干粉灭火器）
（二）文明施工
1. 扬尘控制
o 施工现场PM10浓度≤0.5mg/m³（实时监测）
o 湿法作业率100%，设置雾炮机（覆盖半径≥15m）
2. 噪声控制
o 昼间≤70dB，夜间≤55dB（GB 12523-2011）
o 采用低噪声设备（如液压切割机噪声≤82dB），夜间施工办理《夜间施工许可证》
五、应急预案
（一）触电事故应急
1. 立即切断电源（拉闸或用干燥木棒挑开电线）
2. 对伤者实施心肺复苏（按压深度5-6cm，频率100-120次/min）
3. 拨打120急救电话，同时向项目安全部报告（电话内部转接）
（二）墙体坍塌处置
1. 立即撤离作业人员，设置警戒区（半径10m）
2. 采用Φ48钢管（长度3m）+ 脚手板搭设临时支护
3. 委托第三方检测机构评估结构安全性，制定加固方案
六、验收标准
（一）隐蔽工程验收
1. 槽体尺寸：每10m检查1处，共检查3处
2. 管道接口：100%外观检查，重点检查螺纹外露丝扣（2-3扣）
3. 影像资料：留存槽体、管道安装、回填各阶段照片（每个检验批≥5张）
（二）竣工验收
1. 观感质量：表面平整，无裂缝、空鼓（敲击检查空鼓面积≤5%）
2. 系统功能：通水试验（流量≥设计值的95%），温度分布均匀（温差≤2℃）
本方案未尽事宜，应符合《建筑给水排水及采暖工程施工质量验收规范》（GB 50242-2002）及设计文件要求。施工过程中需留存完整的质量记录，包括：材料合格证、隐蔽验收记录、压力试验报告等，归档至项目技术资料室。
