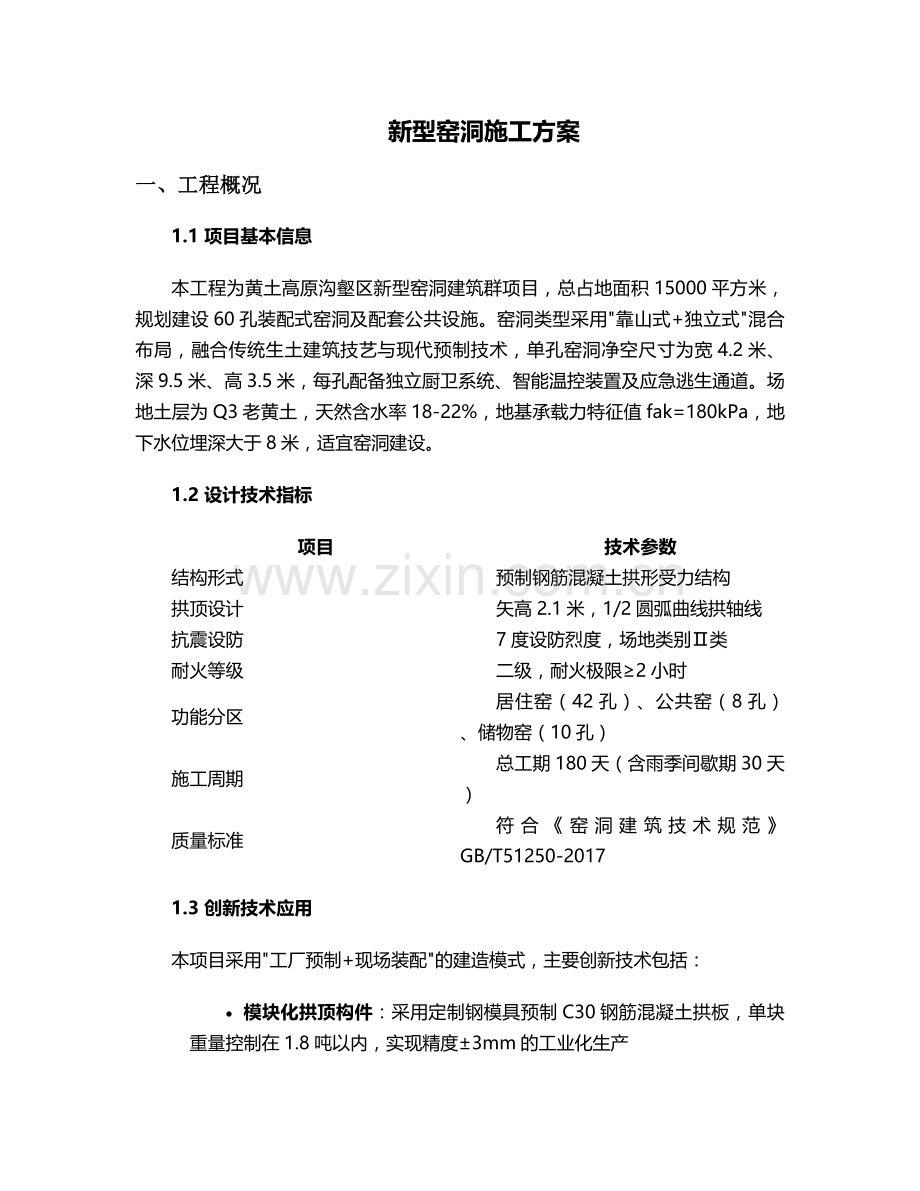

新型窑洞施工方案
一、工程概况
1.1 项目基本信息
本工程为黄土高原沟壑区新型窑洞建筑群项目，总占地面积15000平方米，规划建设60孔装配式窑洞及配套公共设施。窑洞类型采用"靠山式+独立式"混合布局，融合传统生土建筑技艺与现代预制技术，单孔窑洞净空尺寸为宽4.2米、深9.5米、高3.5米，每孔配备独立厨卫系统、智能温控装置及应急逃生通道。场地土层为Q3老黄土，天然含水率18-22%，地基承载力特征值fak=180kPa，地下水位埋深大于8米，适宜窑洞建设。
1.2 设计技术指标
项目
技术参数
结构形式
预制钢筋混凝土拱形受力结构
拱顶设计
矢高2.1米，1/2圆弧曲线拱轴线
抗震设防
7度设防烈度，场地类别Ⅱ类
耐火等级
二级，耐火极限≥2小时
功能分区
居住窑（42孔）、公共窑（8孔）、储物窑（10孔）
施工周期
总工期180天（含雨季间歇期30天）
质量标准
符合《窑洞建筑技术规范》GB/T51250-2017
1.3 创新技术应用
本项目采用"工厂预制+现场装配"的建造模式，主要创新技术包括：
· 模块化拱顶构件：采用定制钢模具预制C30钢筋混凝土拱板，单块重量控制在1.8吨以内，实现精度±3mm的工业化生产

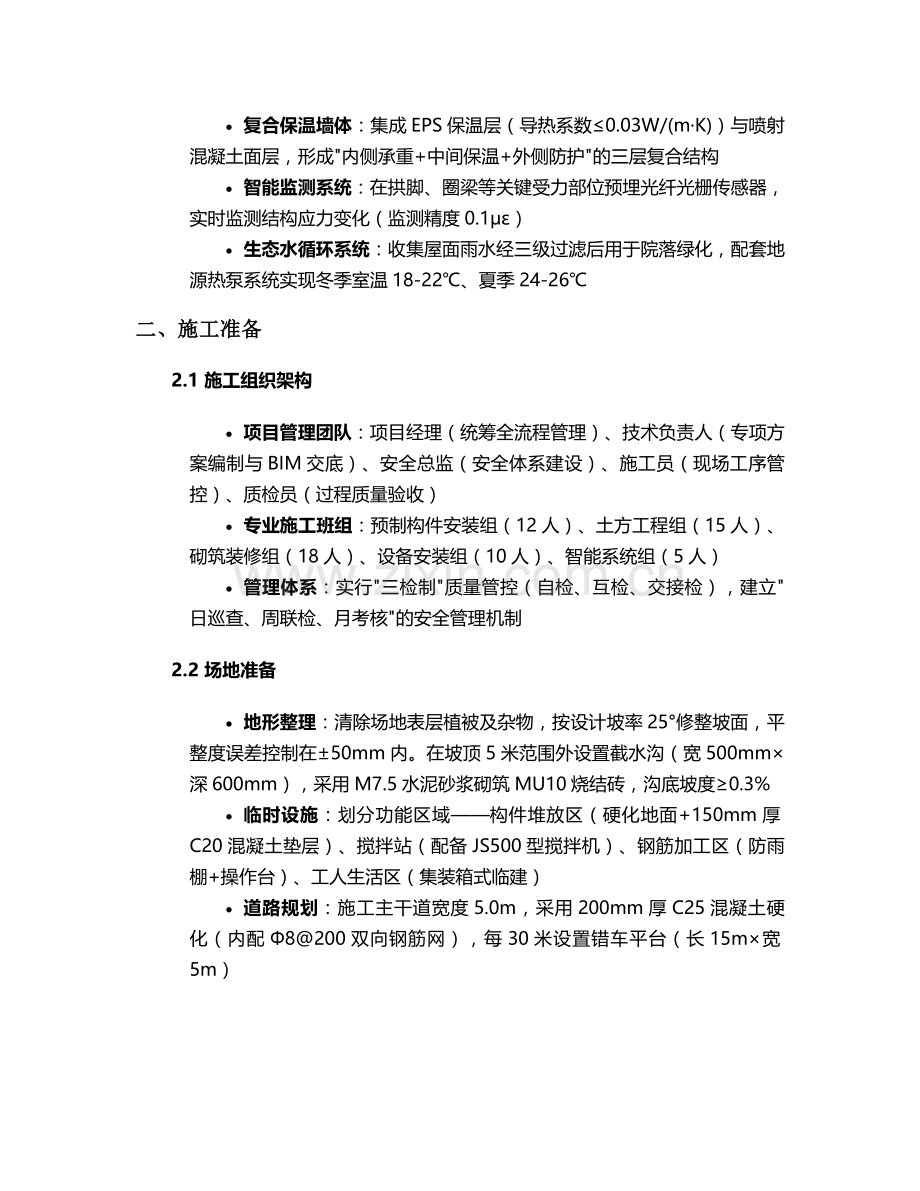

· 复合保温墙体：集成EPS保温层（导热系数≤0.03W/(m·K)）与喷射混凝土面层，形成"内侧承重+中间保温+外侧防护"的三层复合结构
· 智能监测系统：在拱脚、圈梁等关键受力部位预埋光纤光栅传感器，实时监测结构应力变化（监测精度0.1με）
· 生态水循环系统：收集屋面雨水经三级过滤后用于院落绿化，配套地源热泵系统实现冬季室温18-22℃、夏季24-26℃
二、施工准备
2.1 施工组织架构
· 项目管理团队：项目经理（统筹全流程管理）、技术负责人（专项方案编制与BIM交底）、安全总监（安全体系建设）、施工员（现场工序管控）、质检员（过程质量验收）
· 专业施工班组：预制构件安装组（12人）、土方工程组（15人）、砌筑装修组（18人）、设备安装组（10人）、智能系统组（5人）
· 管理体系：实行"三检制"质量管控（自检、互检、交接检），建立"日巡查、周联检、月考核"的安全管理机制
2.2 场地准备
· 地形整理：清除场地表层植被及杂物，按设计坡率25°修整坡面，平整度误差控制在±50mm内。在坡顶5米范围外设置截水沟（宽500mm×深600mm），采用M7.5水泥砂浆砌筑MU10烧结砖，沟底坡度≥0.3%
· 临时设施：划分功能区域——构件堆放区（硬化地面+150mm厚C20混凝土垫层）、搅拌站（配备JS500型搅拌机）、钢筋加工区（防雨棚+操作台）、工人生活区（集装箱式临建）
· 道路规划：施工主干道宽度5.0m，采用200mm厚C25混凝土硬化（内配Φ8@200双向钢筋网），每30米设置错车平台（长15m×宽5m）
2.3 材料设备准备
2.3.1 主要材料
· 结构材料：C30预制混凝土拱板（含Φ10@150钢筋网片）、Φ14螺纹钢（基础加固）、MU15页岩砖、M10水泥砂浆
· 保温材料：120mm厚EPS保温板（密度≥18kg/m³）、玻璃棉毡（容重48kg/m³）、XPS挤塑板（抗压强度≥250kPa）
· 防水材料：3mm厚SBS改性沥青防水卷材、水泥基渗透结晶型防水涂料（渗透深度≥30mm）、HDPE防渗膜（厚度1.5mm）
· 装饰材料：仿古陶土面砖（规格240×60mm）、实木复合地板（含水率8-12%）、断桥铝合金门窗（双层中空Low-E玻璃）
2.3.2 施工机械设备
设备名称
型号规格
数量
用途
汽车起重机
25t
2台
预制构件吊装
液压挖掘机
PC220
2台
土方开挖与场地平整
装载机
ZL50
1台
材料转运
混凝土搅拌机
JS500
1台
现场混凝土搅拌
振动压路机
2t
1台
土方回填压实
钢筋加工机械
套
1套
钢筋切断、弯曲、焊接
全站仪
TS06
1台
施工测量放线
应力监测系统
无线传输型
1套
结构变形监测
喷射混凝土设备
PZ-5
2台
墙体防护层施工
三、主要施工流程
3.1 地基处理与基础工程
3.1.1 场地平整与基坑开挖
采用"分层开挖+即时支护"工艺，挖掘机配合推土机进行场地整平，按设计坡率25°修整坡面。对于靠山窑区域，采用台阶式开挖方式，每级台阶高度2.5m，宽度1.8m，基坑边坡坡度1:0.33。开挖过程中采用轻型井点降水系统，将地下水位控制在基底以下500mm。
3.1.2 地基加固处理
对地基承载力不足区域（fak＜150kPa），采用灰土挤密桩处理：
· 桩径400mm，桩长8m，桩间距1.2m，呈等边三角形布置
· 桩体材料为3:7灰土（消石灰:素土），压实系数≥0.96
· 成桩后进行载荷试验，单桩承载力特征值≥180kN
3.1.3 基础施工
· 条形基础：开挖基槽宽1000mm，深1.8m，铺设3:7灰土（厚600mm）分层夯实（每层虚铺厚度250mm，压实系数≥0.95）。浇筑C30混凝土条形基础（高400mm，宽800mm），配置φ14@200双向钢筋网，保护层厚度40mm
· 基础圈梁：在基础顶部设置240×350mm钢筋混凝土圈梁，配4φ16纵筋，φ8@150箍筋，与构造柱（240×240mm，配4φ12纵筋）形成整体受力体系
· 防潮层：在室内地面以下60mm处设置20mm厚1:2水泥砂浆防潮层（掺5%防水剂），延伸至墙体两侧各300mm
3.2 预制构件工厂加工
3.2.1 模具制作
采用8mm厚Q235钢板制作拱形钢模具，模具弧度按1/2圆弧设计（矢高2.1m）。模具设置可调式支撑（调节范围±50mm），内侧安装可拆卸式侧模，确保拱板厚度均匀（设计厚度180mm，误差控制在±3mm内）。模具接缝处粘贴5mm厚三元乙丙橡胶条，防止漏浆。
3.2.2 钢筋加工与安装
钢筋原材料进场需进行力学性能检验（屈服强度≥335MPa，抗拉强度≥455MPa），合格后方可使用。按设计图纸绑扎钢筋骨架：主筋采用Φ10螺纹钢（间距150mm），分布筋采用Φ8光圆钢筋（间距200mm），钢筋保护层厚度30mm（采用C30塑料垫块）。预埋件（连接钢板）位置偏差控制在±5mm内，与钢筋骨架焊接固定（焊缝长度≥10d）。
3.2.3 混凝土浇筑与养护
采用C30混凝土（坍落度180±20mm），掺加粉煤灰（掺量15%）和聚羧酸减水剂（掺量1.2%）。混凝土浇筑采用斜向分段、水平分层的方式（分层厚度≤300mm），使用插入式振捣棒（φ50mm）振捣密实（振捣时间20-30s/点，直至表面泛浆、无气泡溢出）。浇筑完成后覆盖薄膜+阻燃棉被养护，养护时间不少于14天，确保混凝土强度达到设计值的85%以上方可脱模。
3.2.4 构件标识与存放
预制拱板表面标注：构件编号、生产日期、强度等级、合格标识。存放场地采用150mm厚C20混凝土硬化，设置200mm高砖胎膜支点（间距1.5m），构件堆放层数不超过3层，层间设置100mm×100mm方木垫块（上下对齐）。
3.3 预制构件安装
3.3.1 测量放线
采用全站仪进行精确放样，在基础顶面弹出拱板安装控制线、轴线和标高控制线（误差控制在±10mm内）。每孔窑洞设置4个基准点（拱脚2点、拱顶2点），使用水准仪校核标高（允许偏差±5mm）。
3.3.2 吊装施工
吊装前检查预制拱板外观质量：裂缝宽度不得超过0.2mm，预埋件位置偏差≤10mm。安装专用吊具（四点吊装法），吊点位置设在距拱板端部1/4跨度处（经受力验算确定），吊索与水平面夹角不小于60°。在基础顶面设置20mm厚1:3水泥砂浆找平层，铺设500mm宽土工布隔离层。
吊装顺序：先安装两侧边孔拱板，后安装中间主拱板。单孔窑洞拱板分3段预制（中间段长2.0m，两侧段各长1.1m），就位后采用可调式临时支撑固定（支撑间距1.5m，斜撑角度45°，支撑点设置在拱板1/3跨度处）。
3.3.3 连接节点处理
· 拱板与基础连接：基础顶面预留Φ16钢筋（外露长度300mm），与拱板端部预埋钢板焊接（焊缝长度≥10d，焊脚高度≥6mm），焊接完成后涂刷两道防锈漆
· 拱板之间连接：相邻拱板接缝宽度控制在20mm，采用C40微膨胀混凝土（膨胀率0.02-0.03%）灌注，内掺聚丙烯纤维（掺量0.9kg/m³），振捣密实后覆盖养护7天
· 防水处理：接缝表面涂刷水泥基渗透结晶型防水涂料（厚度≥1.5mm），外贴300mm宽SBS防水卷材（采用热熔法施工）
3.4 墙体与屋面工程
3.4.1 复合墙体施工
· 内侧墙体：采用MU15页岩砖砌筑，墙厚370mm（一砖半墙），M7.5水泥砂浆砌筑。水平灰缝厚度10mm（饱满度≥80%），竖向灰缝宽度8mm（饱满度≥75%），每2m设置2Φ6拉结筋（伸入墙体1000mm）
· 保温层：在墙体外侧粘贴120mm厚EPS保温板，采用点粘+条粘法施工（粘结面积≥40%），板缝宽度≤2mm，填缝采用聚氨酯发泡剂（膨胀倍率≥200%）。保温板表面涂刷界面剂（用量0.3kg/m²）
· 外侧保护层：喷射50mm厚C20细石混凝土（坍落度80±10mm），内掺聚丙烯纤维（掺量0.9kg/m³），设置Φ4@200×200钢筋网片（保护层厚度15mm），喷射压力控制在0.3-0.5MPa
3.4.2 屋面工程
· 防水层：铺设3mm厚SBS改性沥青防水卷材（聚酯胎），采用热熔法施工。长边搭接宽度100mm，短边搭接宽度150mm，搭接缝热熔粘结（加热温度180-200℃），边缘嵌填密封膏
· 保温层：铺设100mm厚挤塑聚苯板（密度≥30kg/m³），错缝铺设（板缝宽度≤2mm），板缝采用胶带密封。保温层上铺设0.4mm厚HDPE土工膜（搭接宽度100mm，热风焊接）
· 保护层：浇筑80mm厚C25细石混凝土（内配Φ6@200双向钢筋网），表面压光，设置分格缝（间距≤6m，缝宽20mm），缝内填充聚氨酯密封胶
3.5 装修与设备安装
3.5.1 室内装修
· 墙面处理：基层清理→洒水湿润→1:3水泥砂浆打底（厚15mm）→1:2.5水泥砂浆罩面（厚10mm）→满刮耐水腻子（两遍）→乳胶漆涂刷（一底两面）
· 地面工程：素土夯实（压实系数≥0.93）→200mm厚3:7灰土垫层→100mm厚C25混凝土面层（内配Φ6@200双向钢筋网）→表面撒金刚砂耐磨骨料（用量5kg/m²）→机械压光
· 门窗安装：采用断桥铝合金门窗（型材壁厚≥1.4mm），双层中空Low-E玻璃（空气层厚度12mm）。门窗框与洞口间隙采用聚氨酯发泡剂填充，外侧打防水密封胶（宽度≥5mm）
3.5.2 设备安装
· 通风系统：每孔窑洞设置独立通风管道（直径150mm），安装轴流风机（风量1200m³/h），配套智能控制系统（可根据CO₂浓度自动调节风速）
· 给排水系统：给水管采用PP-R管（S5系列，压力等级1.6MPa），热熔连接；排水管采用UPVC管（坡度：横管≥2‰，立管≥5‰），橡胶圈密封承插连接
· 智能监测系统：在拱脚、圈梁等关键部位预埋光纤光栅传感器，实时监测结构应力变化（采样频率1Hz），数据传输至中央监控平台（预警阈值：应力≥150MPa）
四、质量控制与安全管理
4.1 质量控制要点
4.1.1 土方工程
· 开挖坡度偏差≤5%，基底平整度≤50mm/2m
· 灰土挤密桩：桩身密实度≥96%，桩位偏差≤100mm，垂直度偏差≤1.5%
· 回填土：分层厚度≤300mm，压实系数≥0.95（环刀法取样检测，每500m²不少于1组）
4.1.2 结构工程
· 预制拱板：混凝土强度≥设计值的85%方可安装，安装标高偏差≤10mm，轴线偏差≤5mm
· 钢筋工程：受力钢筋间距偏差±10mm，保护层厚度偏差±5mm，绑扎搭接长度≥35d
· 混凝土工程：表面平整度≤8mm/2m，垂直度≤5mm/2m，裂缝宽度≤0.2mm（采用裂缝宽度检测仪检测）
4.1.3 防水工程
· 防水卷材：搭接长度偏差-10mm，粘结剥离强度≥1.5N/mm（每500m²取样1组）
· 防水涂料：厚度偏差-0.1mm，实干时间≤4h（标准条件下）
· 渗漏检测：雨后或蓄水24h后检查，无渗漏、无积水
4.2 安全管理措施
4.2.1 施工安全
· 高处作业：设置临边防护栏杆（高度1.2m，两道横杆），作业人员佩戴双钩安全带（高挂低用），脚手架搭设需验收合格并挂设标牌
· 吊装作业：吊装半径内设置警戒区（拉警戒线+专人监护），吊物下方严禁站人，起重机支腿垫设50mm厚钢板（面积≥1.5m×1.5m）
· 临时用电：采用TN-S接零保护系统，配电箱实行"三级配电、两级保护"，漏电保护器动作电流≤30mA（动作时间≤0.1s）
4.2.2 应急预案
· 成立应急小组（项目经理任组长），配备应急物资：急救箱、灭火器、应急照明、通讯设备等
· 针对可能发生的事故（坍塌、高处坠落、触电等）制定专项应急预案，每月组织1次应急演练
· 建立事故报告制度：轻伤事故24小时内上报，重伤及以上事故立即上报（1小时内）
五、后期维护与验收标准
5.1 后期维护要点
5.1.1 结构维护
· 定期检查崖体裂缝（每季度1次），当裂缝宽度≥3mm时，采用环氧树脂注浆加固（注浆压力0.3-0.5MPa）
· 监测拱顶沉降（每月1次），矢高变化率≥2%时，立即采取支顶加固措施
· 每年雨季前清理截水沟、排水沟，确保排水畅通（沟内淤积物≤1/5断面）
5.1.2 设备维护
· 通风系统：每半年清洗过滤器，每年检测风机性能（风量偏差≤10%）
· 地源热泵系统：每年清洗换热器，检测COP值（冬季≥2.8，夏季≥3.2）
· 智能监测系统：每月校准传感器（误差≤1%），确保数据传输稳定（掉线率≤0.1%/24h）
5.2 验收标准
5.2.1 分部分项验收
· 地基与基础：地基承载力≥180kPa，基础混凝土强度≥设计值，表面平整度≤8mm
· 主体结构：拱板安装偏差≤10mm，钢筋保护层厚度偏差±5mm，结构承载力满足设计要求
· 装饰装修：墙面垂直度≤3mm/2m，地面平整度≤4mm/2m，门窗密封性能等级≥6级
5.2.2 竣工验收
· 竣工资料齐全：施工记录、试验报告、隐蔽工程验收记录、质量评定资料等
· 功能检测合格：通风量、室温控制、防水性能等符合设计要求
· 观感质量优良：表面平整、线条顺直、色泽均匀，无明显缺陷
本方案通过融合传统窑洞营造技艺与现代建筑技术，实现了新型窑洞"安全可靠、节能环保、舒适宜居"的建设目标。施工过程中应严格执行各项技术标准，加强过程管控，确保工程质量达到设计要求。
