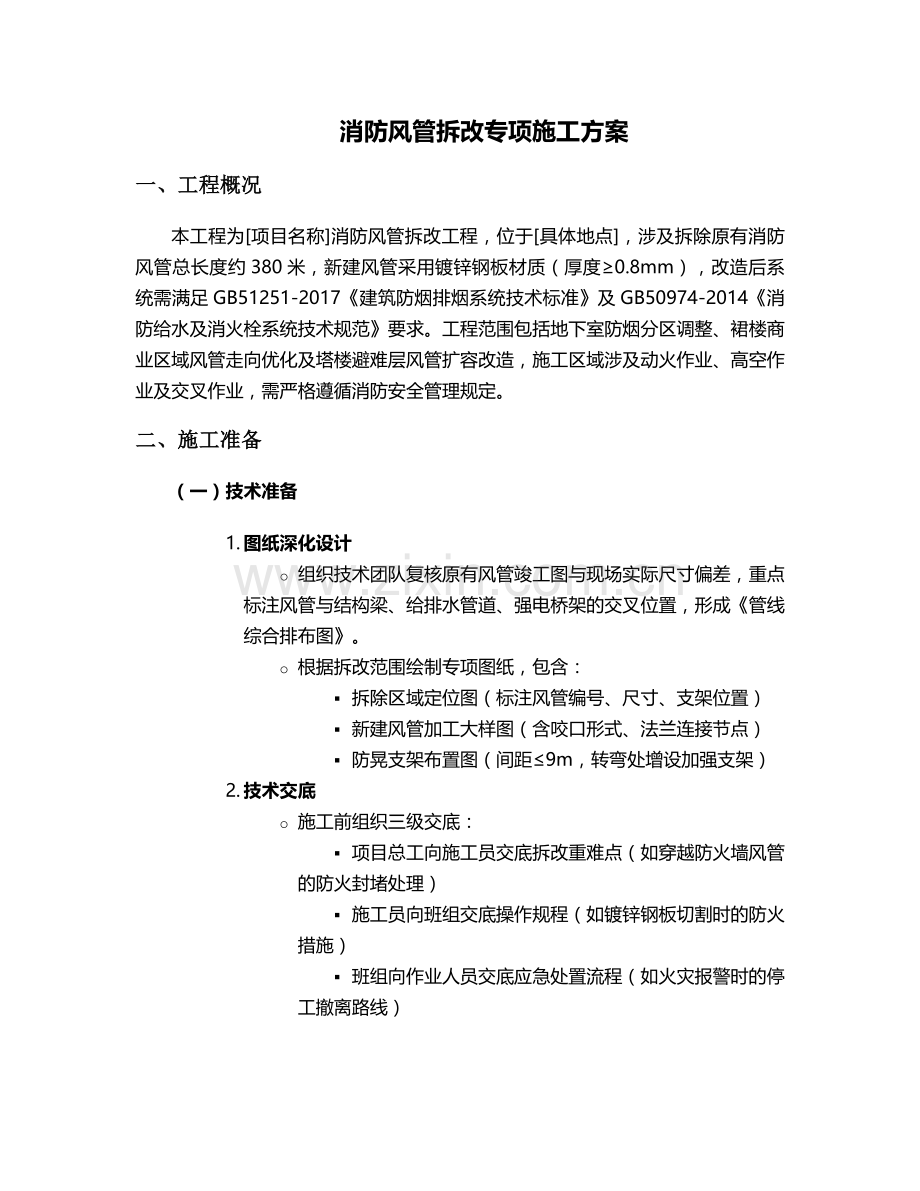

消防风管拆改专项施工方案
一、工程概况
本工程为[项目名称]消防风管拆改工程，位于[具体地点]，涉及拆除原有消防风管总长度约380米，新建风管采用镀锌钢板材质（厚度≥0.8mm），改造后系统需满足GB51251-2017《建筑防烟排烟系统技术标准》及GB50974-2014《消防给水及消火栓系统技术规范》要求。工程范围包括地下室防烟分区调整、裙楼商业区域风管走向优化及塔楼避难层风管扩容改造，施工区域涉及动火作业、高空作业及交叉作业，需严格遵循消防安全管理规定。
二、施工准备
（一）技术准备
1. 图纸深化设计
o 组织技术团队复核原有风管竣工图与现场实际尺寸偏差，重点标注风管与结构梁、给排水管道、强电桥架的交叉位置，形成《管线综合排布图》。
o 根据拆改范围绘制专项图纸，包含：
§ 拆除区域定位图（标注风管编号、尺寸、支架位置）
§ 新建风管加工大样图（含咬口形式、法兰连接节点）
§ 防晃支架布置图（间距≤9m，转弯处增设加强支架）
2. 技术交底
o 施工前组织三级交底：
§ 项目总工向施工员交底拆改重难点（如穿越防火墙风管的防火封堵处理）
§ 施工员向班组交底操作规程（如镀锌钢板切割时的防火措施）
§ 班组向作业人员交底应急处置流程（如火灾报警时的停工撤离路线）

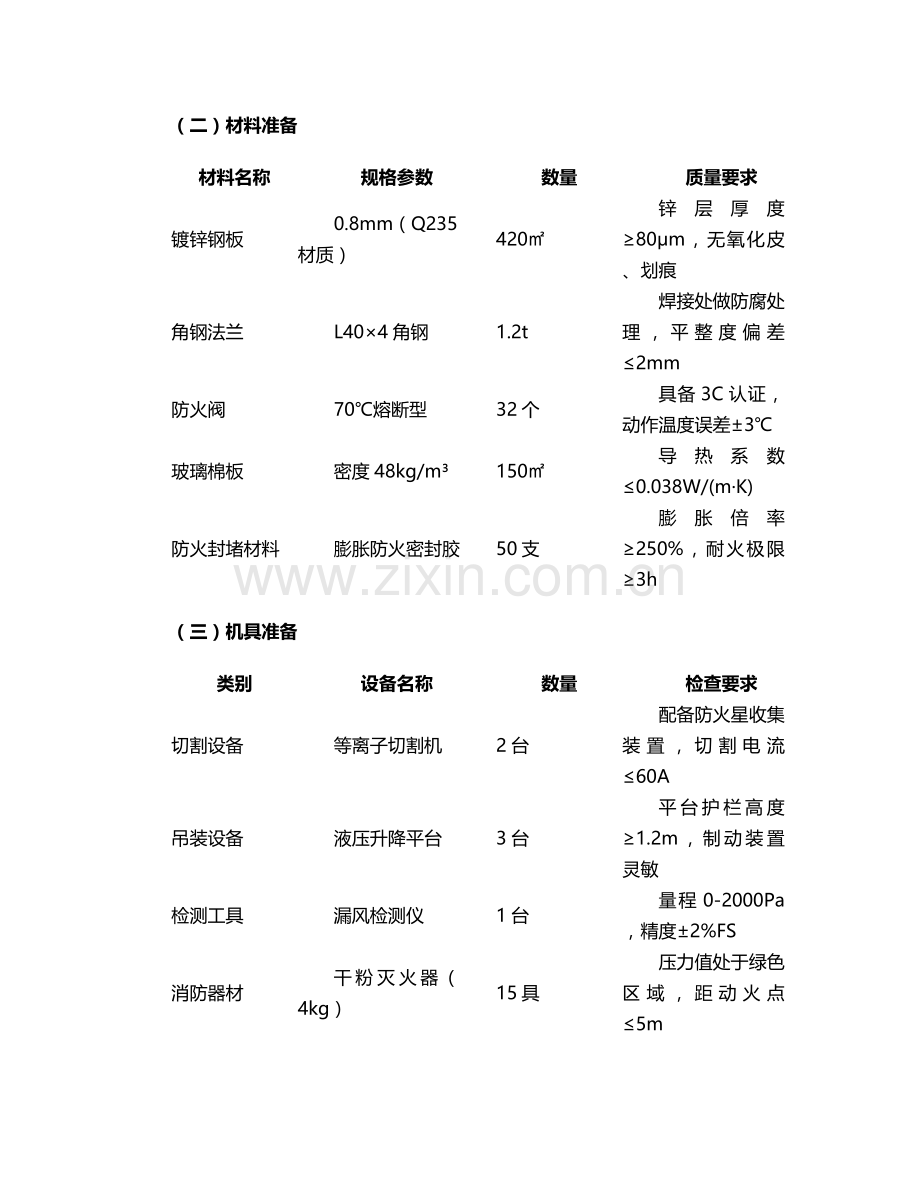

（二）材料准备
材料名称
规格参数
数量
质量要求
镀锌钢板
0.8mm（Q235材质）
420㎡
锌层厚度≥80μm，无氧化皮、划痕
角钢法兰
L40×4角钢
1.2t
焊接处做防腐处理，平整度偏差≤2mm
防火阀
70℃熔断型
32个
具备3C认证，动作温度误差±3℃
玻璃棉板
密度48kg/m³
150㎡
导热系数≤0.038W/(m·K)
防火封堵材料
膨胀防火密封胶
50支
膨胀倍率≥250%，耐火极限≥3h
（三）机具准备
类别
设备名称
数量
检查要求
切割设备
等离子切割机
2台
配备防火星收集装置，切割电流≤60A
吊装设备
液压升降平台
3台
平台护栏高度≥1.2m，制动装置灵敏
检测工具
漏风检测仪
1台
量程0-2000Pa，精度±2%FS
消防器材
干粉灭火器（4kg）
15具
压力值处于绿色区域，距动火点≤5m
三、拆除施工工艺
（一）拆除流程
1. 区域隔离
o 采用2000mm高防火彩钢板（岩棉芯材厚度50mm）设置施工围挡，围挡底部用防火棉密封，出入口悬挂"禁止烟火"警示牌及动火作业许可证。
o 对拆除区域下方10m范围进行警戒，设置防撞缓冲带（采用300mm宽橡胶垫），防止坠物伤人。
2. 管线保护
o 对保留的喷淋管道、消防报警线路采取包裹保护：
§ 用Φ150mm PVC管套住喷淋支管，两端用防火胶带密封
§ 消防线缆桥架覆盖阻燃帆布（耐火极限1h），并用扎带固定
3. 分段拆除
o 水平风管拆除：
§ 先拆除防火阀（关闭电源后拆卸接线端子，用绝缘胶带包裹线头）
§ 采用机械切割（禁止气割）将风管分段（每段长度≤2m），切割点距支架≥300mm
§ 使用倒链（额定荷载5t）吊住风管后，拆除U型支架（用扳手松开M10膨胀螺栓）
o 垂直风管拆除：
§ 在每层楼板处设置临时承重平台（采用10#槽钢焊接框架）
§ 从顶层向下分段拆除，每拆除2层设置防坠落兜网（尼龙绳直径≥12mm）
（二）废弃物处理
· 拆除的风管、支架分类堆放：
o 可回收材料（镀锌钢板、角钢）：切割成1.2m长段，码放高度≤1.5m
o 废弃物（玻璃棉保温层）：装入防火袋（容量≤50kg），每日18:00前由密闭式垃圾车运至指定消纳场
· 运输路线避开消防通道，车辆配备灭火器及防渗油布，防止棉絮扬尘（风速≥5级时停止运输）
四、新建风管安装工艺
（一）风管加工
1. 下料制作
o 采用数控等离子切割（尺寸误差≤±1mm），切口毛刺用角磨机打磨（圆角半径≥0.5mm）
o 矩形风管采用联合角咬口，咬口宽度12mm，重叠量3mm，咬口机压力调至0.6MPa确保咬口严密
2. 法兰组装
o 法兰焊接采用二氧化碳气体保护焊（焊丝直径1.2mm），焊脚高度6mm，焊后进行平整度校正（使用2m靠尺检查，间隙≤1mm）
o 法兰螺栓孔采用模具钻孔（孔径Φ11.5mm，孔距≤150mm），禁止气割开孔
（二）安装流程
1. 支架安装
o 采用"三线定位法"：弹出风管中心线、支架底线、标高控制线
o 支架间距设置：
§ 水平风管：长边≤400mm时间距≤4m，＞400mm时间距≤3m
§ 垂直风管：间距≤2.4m，底部增设承重支架（型钢规格≥L50×5）
2. 风管吊装
o 吊装单元重量≤500kg，采用双吊点（吊点距风管端部1/4L处）
o 高空对接时使用"风管临时固定器"（由2个可调节丝杠组成），确保法兰平行度偏差≤2mm
3. 密封处理
o 法兰连接：垫料采用8mm厚阻燃橡胶板（邵氏硬度60±5），螺栓对角拧紧（力矩值35-40N·m）
o 防火封堵：穿越防火墙处风管包裹30mm厚防火板（耐火极限3h），缝隙填充膨胀防火密封胶（深度≥150mm）
（三）防排烟功能组件安装
1. 防火阀安装
o 阀体距防火墙表面≤200mm，阀板轴中心线保持水平（偏差≤1°）
o 与风管采用法兰连接，四周用防火岩棉填塞，安装后进行动作测试（手动开启力≤70N）
2. 排烟口安装
o 距顶棚距离≤800mm，与可燃物间距≥1.5m
o 多叶排烟口手动开启装置高度1.5-1.8m，标识清晰（红底白字"排烟口"）
五、质量控制措施
（一）过程检验
1. 分项工程检验批划分
o 按施工段划分为3个检验批，每个检验批包含：
§ 主控项目：风管强度试验（试验压力1500Pa，保压30min无变形）
§ 一般项目：风管表面平整度（允许偏差≤3mm/m）
2. 关键工序控制点
o 支架防腐：除锈等级达到Sa2.5级，涂刷环氧富锌底漆（干膜厚度60μm）+ 氯化橡胶面漆（干膜厚度40μm）
o 漏风量检测：采用漏光法初检（每10m接缝漏光点≤2处），合格后用漏风仪检测（系统风量≤10%设计值）
（二）质量通病防治
质量问题
产生原因
防治措施
风管扭曲变形
支架间距过大
增设防晃支架，采用"井"字形加固框
法兰渗漏
螺栓松紧不均
使用扭矩扳手按对角顺序紧固
防火阀动作失灵
阀板卡涩
安装前进行3次启闭试验，涂抹硅基润滑脂
六、安全管理措施
（一）动火作业管理
1. 作业许可
o 办理"三证"：动火许可证（每日8:00前申请，有效期24h）、高空作业证（搭设操作平台验收后发放）、临时用电许可证（由持证电工接线）
o 动火点设置"三监护"：作业监护人（持灭火毯）、区域监护人（监控火星扩散范围）、安全员（每2h巡查一次）
2. 防火措施
o 切割作业下方10m半径内：
§ 清除可燃物（木屑、油漆桶等）
§ 铺设防火毯（尺寸2m×2m，耐火极限1h）
§ 配备2台灭火器（干粉+二氧化碳）及1套消防水带
（二）高空作业防护
· 2m以上作业必须使用双钩安全带（锚固点承重≥15kN），搭设满堂脚手架时：
o 立杆间距≤1.5m，扫地杆距地≤200mm
o 脚手板铺满绑扎牢固，探头板长度≤150mm
· 设置生命绳系统：在作业区域上方固定Φ12mm钢丝绳（张紧力≥2kN），配备防坠器（制动距离≤1.5m）
（三）应急管理
1. 火灾应急
o 现场配置应急工具箱：包含隔热手套、消防斧、应急照明（连续照明≥90min）
o 制定三级响应流程：
1. 初起火灾：作业人员使用灭火器扑救，同时按下手动报警按钮
2. 火势扩大：启动应急预案，切断区域电源，组织人员沿疏散通道撤离至集合点
3. 严重火情：拨打119，派专人引导消防车至消防水泵接合器位置
2. 医疗急救
o 配备急救箱（含止血带、烧伤敷料、骨折固定夹板），与就近医院建立联动机制（急救响应时间≤15min）
七、施工进度计划
（一）进度安排（总工期45天）
施工阶段
起止时间
关键节点工作
资源配置
拆除阶段
第1-10天
地下室风管拆除（每日完成40m）
拆除班组2个（每组8人）
支架安装
第8-15天
裙楼区域支架焊接（含防腐处理）
焊工4人，架子工6人
风管安装
第12-35天
塔楼避难层风管吊装（每日2层）
吊装班组3个（含信号工）
调试验收
第36-45天
系统漏风量检测、消防联动测试
技术员2人，检测设备1套
（二）进度保障措施
· 材料保障：在现场设置300㎡材料仓库，储备15天用量的镀锌钢板及法兰配件
· 劳动力保障：高峰期投入作业人员45人，实行两班制（8:00-12:00，14:00-18:00）
· 机械保障：备用1台液压升降平台，定期检查设备故障率（每月≤1次）
八、验收标准
（一）分项验收内容
1. 外观质量
o 风管表面平整，无明显压痕，法兰连接牢固，螺栓露出螺母2-3丝扣
o 支架间距均匀，油漆色泽一致，无流坠、漏刷现象
2. 功能测试
o 防烟系统：启动送风机，测量防烟楼梯间余压值（40-50Pa），前室余压值（25-30Pa）
o 排烟系统：模拟火灾信号，排烟口开启时间≤15s，风速≥10m/s
（二）验收资料提交
· 竣工图纸（含设计变更单、材料报审表）
· 隐蔽工程验收记录（防火封堵、支架防腐等影像资料）
· 第三方检测报告（漏风量、风压测试数据）
· 消防专项检测合格证明（由具备资质的检测机构出具）
九、成品保护措施
1. 安装后防护
o 风管端口采用塑料薄膜包裹（绑扎间距≤500mm），防止灰尘进入
o 防火阀执行机构用定制保护罩覆盖，避免交叉作业碰撞
2. 交叉作业协调
o 与土建单位签订《成品保护协议》，明确：
§ 地面风管上方铺设50mm厚木板（承载力≥2kN/m²）
§ 禁止在风管上堆放材料（荷载≤0.5kN/m）
3. 定期巡查
o 安排专人每日检查：
§ 支架螺栓有无松动（扭矩复紧至设计值）
§ 防火封堵有无开裂（每周灌注一次密封胶）
本方案未尽事宜，需严格遵循现行国家规范及地方消防部门要求，施工过程接受监理单位及建设单位的全过程监督。所有隐蔽工程需经各方验收签字后方可进入下道工序，确保消防风管拆改工程符合消防安全标准。
