新疆大田膜下滴灌系统施工方案
一、工程概况
1.1 项目背景与建设规模
本工程位于新疆维吾尔自治区北疆平原区，灌溉面积250公顷，主要种植棉花、玉米等大田作物。系统设计采用膜下滴灌技术，实现灌溉、施肥一体化管理。工程涵盖水源工程、首部枢纽、输配水管网、田间滴灌带等全系统建设，设计灌水均匀度不低于90%，灌溉水利用系数≥0.92。
1.2 自然条件
项目区属典型温带大陆性气候，年均降水量150mm，蒸发量2000mm以上，土壤类型以壤土为主，土壤容重1.3-1.5g/cm³，计划湿润层深度0.6m。根据新疆主要地区最大腾发量数据，生育期日平均参照腾发量（ET0）为5-8mm/d。
1.3 工程技术参数
· 水源类型：机井（单井出水量50m³/h，静水位35m）
· 系统工作压力：首部设计压力0.4MPa，支管进口压力0.15-0.25MPa
· 滴灌带参数：迷宫式滴灌带，公称直径16mm，滴头间距30cm，设计流量2.2L/h，工作压力0.08MPa
· 管道布置：采用干支毛三级管网，干管沿条田长边布置，支管垂直干管，毛管（滴灌带）顺作物种植方向铺设
二、施工准备
2.1 技术准备

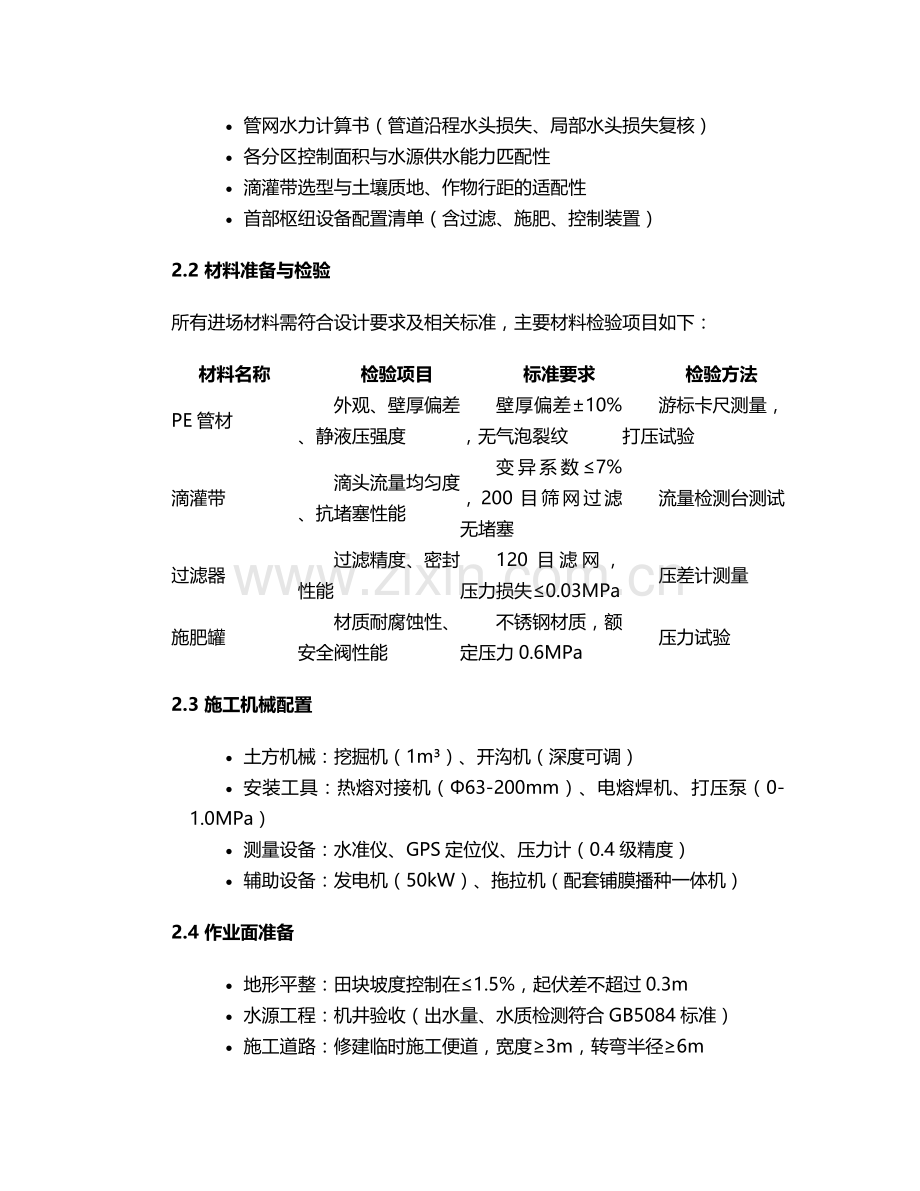

组织技术人员进行设计图纸会审，编制详细施工技术交底文件。重点复核以下内容：
· 管网水力计算书（管道沿程水头损失、局部水头损失复核）
· 各分区控制面积与水源供水能力匹配性
· 滴灌带选型与土壤质地、作物行距的适配性
· 首部枢纽设备配置清单（含过滤、施肥、控制装置）
2.2 材料准备与检验
所有进场材料需符合设计要求及相关标准，主要材料检验项目如下：
材料名称
检验项目
标准要求
检验方法
PE管材
外观、壁厚偏差、静液压强度
壁厚偏差±10%，无气泡裂纹
游标卡尺测量，打压试验
滴灌带
滴头流量均匀度、抗堵塞性能
变异系数≤7%，200目筛网过滤无堵塞
流量检测台测试
过滤器
过滤精度、密封性能
120目滤网，压力损失≤0.03MPa
压差计测量
施肥罐
材质耐腐蚀性、安全阀性能
不锈钢材质，额定压力0.6MPa
压力试验
2.3 施工机械配置
· 土方机械：挖掘机（1m³）、开沟机（深度可调）
· 安装工具：热熔对接机（Φ63-200mm）、电熔焊机、打压泵（0-1.0MPa）
· 测量设备：水准仪、GPS定位仪、压力计（0.4级精度）
· 辅助设备：发电机（50kW）、拖拉机（配套铺膜播种一体机）
2.4 作业面准备
· 地形平整：田块坡度控制在≤1.5%，起伏差不超过0.3m
· 水源工程：机井验收（出水量、水质检测符合GB5084标准）
· 施工道路：修建临时施工便道，宽度≥3m，转弯半径≥6m
· 材料堆放：设置防雨、防晒材料仓库，PE管材存放需架空离地30cm以上
三、系统施工安装
3.1 水源工程施工
机井泵房施工执行SL256规范，主要工序：
1. 基础浇筑：C25混凝土浇筑泵房基础，设置止水带，养护期≥7天
2. 设备安装：离心泵采用刚性基础固定，泵轴水平偏差≤0.1mm/m，与电机联轴器同心度偏差≤0.05mm
3. 管道连接：吸水管采用DN125无缝钢管，安装偏心异径管（顶平），设柔性接头
4. 防护设施：安装过载保护装置、压力表（量程0-1.0MPa）、真空表
3.2 首部枢纽安装
按照工艺流程（水源→水泵→过滤器→施肥装置→主干管）安装，关键控制点：
· 过滤系统：采用砂石+叠片二级过滤，过滤器与主管间设闸阀，前后安装压力表，压差超过0.05MPa时清洗
· 施肥装置：压差式施肥罐安装在过滤器后，进肥管设止回阀，施肥罐与主管间压差控制在0.03-0.05MPa
· 控制系统：安装电动蝶阀、电磁流量计（精度1.0级）、压力传感器，与自动化控制柜联动
3.3 管网施工
3.3.1 干、支管安装
1. 管沟开挖：机械开挖深度80-100cm（冻土层以下50cm），沟底宽度50cm，边坡坡度1:0.5
2. 管道敷设：
o 采用热熔对接连接，接口处错边量≤10%壁厚，吸热时间按（180-200℃）×10s/mm计算
o 管道弯曲半径≥20倍管径，每隔100m设伸缩节（PE管膨胀系数0.018mm/℃）
o 阀门井施工：砖砌结构（240mm墙厚），井底设30cm×30cm集水坑
3. 回填要求：分两步回填，先填30cm细土（不含石块），打压试验合格后再全断面回填
3.3.2 滴灌带铺设
采用膜下滴灌专用铺膜播种一体机施工，工序流程：
1. 土地整形：激光平地机整平，地表平整度误差≤5cm
2. 铺设参数：滴灌带间距1.2m（对应棉花宽窄行种植），埋深5cm（膜下），每卷滴灌带长度500m
3. 连接工艺：毛管与支管采用旁通连接，旁通插入深度≥20mm，接口处用专用密封圈密封
4. 末端处理：每根毛管末端预留1m，折叠后用专用夹子固定，便于冲洗
3.4 自动化系统安装
· 传感器布设：在典型地块安装土壤墒情传感器（0-30cm、30-60cm两层），数据采集间隔1小时
· 控制箱安装：户外防雨型控制柜，防护等级IP54，安装高度1.5m，接地电阻≤4Ω
· 通讯系统：采用LoRa无线通讯模块，信号覆盖半径≥1km，数据传输速率≥9600bps
四、质量控制
4.1 关键工序质量控制
4.1.1 管道连接质量
· 热熔对接：接口形成均匀翻边，宽度10-15mm，高度≥管材壁厚
· 电熔连接：冷却时间≥30min（环境温度＜25℃时延长50%），不得强行冷却
· 法兰连接：螺栓对称均匀紧固，垫片压缩量控制在1/3厚度
4.1.2 滴灌带铺设质量
· 直线度偏差：每50m允许偏差≤50cm
· 埋深一致性：膜下滴灌带出土长度≤10cm
· 破损率控制：每千米破损点≤2个，采用专用修补片热熔修补
4.2 压力试验
1. 管道强度试验：
o 试验压力：干管1.5倍工作压力（0.6MPa），支管1.25倍工作压力（0.3MPa）
o 稳压时间：干管30min，支管15min，压力降≤0.05MPa
2. 严密性试验：
o 试验压力：工作压力（干管0.4MPa，支管0.25MPa）
o 稳压时间2h，压力降≤0.02MPa，同时检查接口无渗漏
4.3 隐蔽工程验收
重点验收项目：
· 管沟开挖断面尺寸、基底处理
· 管道基础平整度（偏差≤5mm/m）
· 阀门井、排水设施结构尺寸
· 地埋管道坐标、高程（允许偏差±50mm）
五、系统冲洗与试运行
5.1 管道冲洗
1. 分段冲洗：
o 干管：开启末端排水阀，流速≥1.0m/s，冲洗时间≥30min
o 支管：单支冲洗，关闭其他支管阀门，冲洗至排水清澈（目测无泥沙）
o 毛管：每组开启20%毛管末端，冲洗时间5min/组，轮流通水
2. 冲洗顺序：先冲洗主管→支管→毛管，每次冲洗后清理过滤器滤网
5.2 试运行调试
1. 单机调试：
o 水泵：在设计流量下运行2h，轴承温度≤75℃，振动烈度≤4.5mm/s
o 过滤器：反冲洗功能测试，冲洗时间1-2min，压差恢复至初始值80%
2. 系统联动调试：
o 灌水均匀度测试：在典型地块布设20个测点，用烧杯收集10min流量，计算均匀系数
o 自动化控制：远程控制阀门开关响应时间≤10s，墒情自动灌溉触发精度±3%
5.3 试运行参数记录
连续运行72小时，记录以下数据：
· 各分区实际灌水定额（与设计值偏差≤5%）
· 系统压力分布（干管、支管、毛管进口压力）
· 过滤器压差变化曲线
· 滴头流量变异系数（≤10%为合格）
六、施工组织与安全
6.1 施工进度计划
采用横道图控制施工进度，关键节点如下：
· 施工准备：7天（材料进场检验完成）
· 水源工程：15天（机井及泵房施工）
· 管网安装：45天（按3个施工段平行作业）
· 设备安装：10天（首部及自动化系统）
· 调试运行：5天（含整改时间）
6.2 安全防护措施
· 机械作业：挖掘机回转半径内严禁站人，开沟机设导向轮限位装置
· 电气安全：临时用电采用TN-S系统，配电箱设漏电保护器（动作电流≤30mA）
· 高空作业：泵房顶部施工搭设脚手架，高度超过2m系安全带
· 防火措施：焊接作业配备灭火器，与易燃材料保持5m以上安全距离
6.3 环境保护
· 施工弃土集中堆放，用于田埂修筑
· 废弃PE材料回收率100%，统一回收利用
· 施工期噪声控制在昼间≤70dB，夜间≤55dB
· 管道试压排水经沉淀后用于周边林带灌溉
七、验收标准与流程
7.1 验收依据
· DB65/T 3055-2010《大田膜下滴灌工程规划设计规范》
· DB65/T 3056-2010《大田膜下滴灌系统施工安装规程》
· 施工设计图纸及变更文件
· 设备出厂合格证及检验报告
7.2 验收内容
1. 工程外观：
o 管道顺直度，阀门井砌筑质量
o 滴灌带铺设均匀性，膜面完整性
2. 功能测试：
o 系统流量调节范围（设计流量的80%-120%）
o 施肥均匀度（施肥浓度变异系数≤10%）
o 自动化系统响应时间
3. 资料审查：
o 隐蔽工程验收记录
o 压力试验报告
o 设备调试记录
o 竣工图（含管网实际坐标）
7.3 验收结论
分为合格、整改后合格、不合格三类：
· 合格：所有检验项目符合设计要求，试运行正常
· 整改后合格：主要项目合格，次要项目存在缺陷但不影响使用，经整改复验合格
· 不合格：关键项目（如管道强度、滴灌均匀度）不达标，需返工处理
八、运行维护技术要求
8.1 日常管理
· 过滤器维护：每次灌溉后反冲洗，每周拆开检查滤网完整性
· 滴灌带管理：播种前检查滴灌带破损情况，破损率超过5%需更换
· 施肥操作：化肥需充分溶解，施肥后用清水冲洗管道30min
8.2 季节性维护
· 春季：系统启动前管道排气，检查控制阀门灵活性
· 夏季：高温时段（≥35℃）避开正午灌溉，防止滴灌带软化变形
· 秋季：收获后回收可再利用滴灌带，清洗后避光存放
· 冬季：系统排空（采用空压机吹扫，压力≤0.1MPa），阀门置于全开位置
8.3 常见故障处理
故障现象
可能原因
处理方法
滴头堵塞
水质过滤不彻底
提高过滤精度，用酸液冲洗（1%柠檬酸溶液）
压力异常
管道有气堵或泄漏
开启排气阀，分段查找漏点修补
流量不均
支管坡度超标
调整支管安装高程，控制坡度≤2‰
施肥浓度波动
压差不稳定
更换施肥罐安全阀，调整旁通阀开度
本方案未尽事宜，应严格按照DB65/T 3055-2010和DB65/T 3056-2010标准执行。施工过程中需接受监理单位监督，关键工序实行旁站监理制度，确保工程质量符合设计要求。
