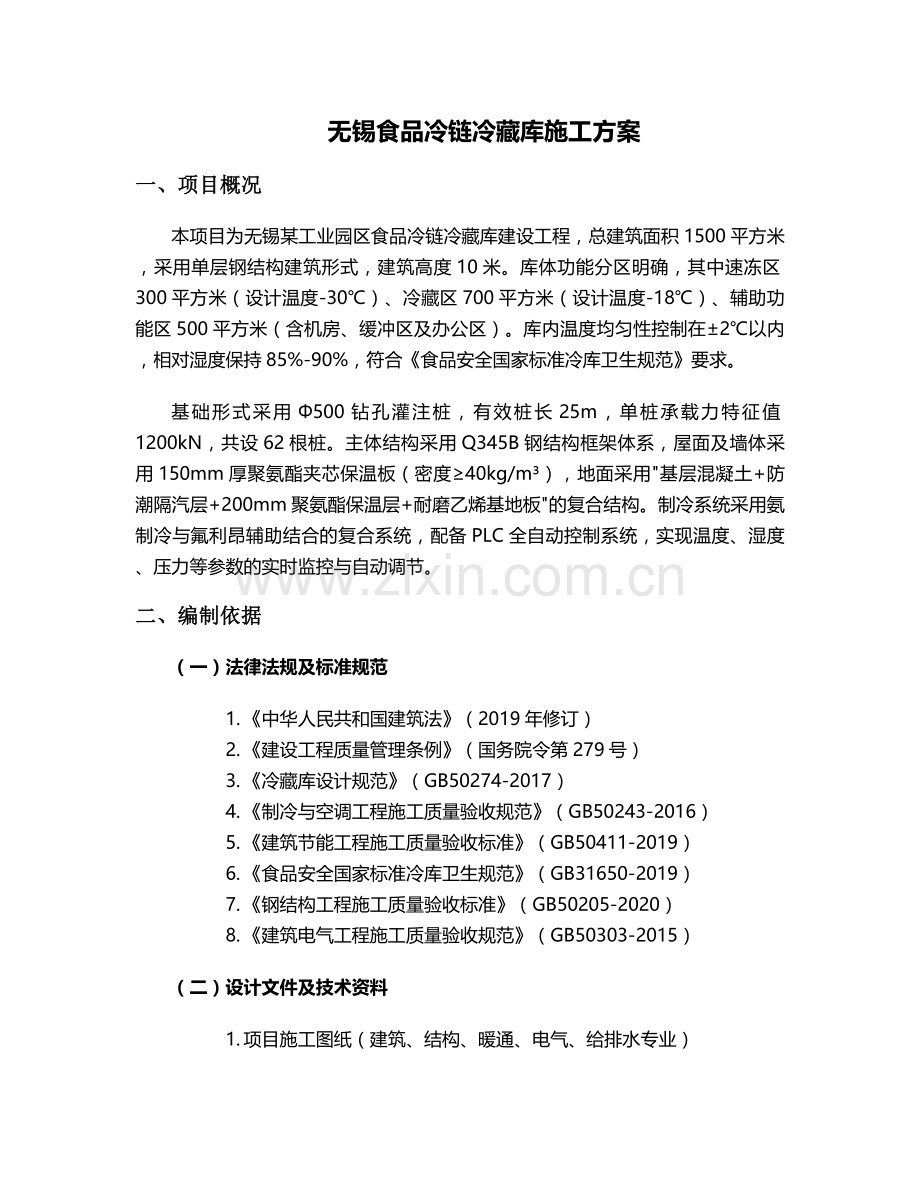

无锡食品冷链冷藏库施工方案
一、项目概况
本项目为无锡某工业园区食品冷链冷藏库建设工程，总建筑面积1500平方米，采用单层钢结构建筑形式，建筑高度10米。库体功能分区明确，其中速冻区300平方米（设计温度-30℃）、冷藏区700平方米（设计温度-18℃）、辅助功能区500平方米（含机房、缓冲区及办公区）。库内温度均匀性控制在±2℃以内，相对湿度保持85%-90%，符合《食品安全国家标准冷库卫生规范》要求。
基础形式采用Φ500钻孔灌注桩，有效桩长25m，单桩承载力特征值1200kN，共设62根桩。主体结构采用Q345B钢结构框架体系，屋面及墙体采用150mm厚聚氨酯夹芯保温板（密度≥40kg/m³），地面采用"基层混凝土+防潮隔汽层+200mm聚氨酯保温层+耐磨乙烯基地板"的复合结构。制冷系统采用氨制冷与氟利昂辅助结合的复合系统，配备PLC全自动控制系统，实现温度、湿度、压力等参数的实时监控与自动调节。
二、编制依据
（一）法律法规及标准规范
1. 《中华人民共和国建筑法》（2019年修订）
2. 《建设工程质量管理条例》（国务院令第279号）
3. 《冷藏库设计规范》（GB50274-2017）
4. 《制冷与空调工程施工质量验收规范》（GB50243-2016）
5. 《建筑节能工程施工质量验收标准》（GB50411-2019）
6. 《食品安全国家标准冷库卫生规范》（GB31650-2019）
7. 《钢结构工程施工质量验收标准》（GB50205-2020）
8. 《建筑电气工程施工质量验收规范》（GB50303-2015）
（二）设计文件及技术资料
1. 项目施工图纸（建筑、结构、暖通、电气、给排水专业）
2. 无锡某工业园区地质勘察报告（揭示场地土层分布为：①素填土厚0.5-1.2m，②粉质黏土厚2.5-4.0m，③淤泥质黏土厚3.0-5.5m，④黏土厚4.0-6.8m）
3. 主要设备技术参数手册（制冷机组、保温材料等）
4. BIM建模文件及施工模拟分析报告
三、施工组织设计
（一）项目管理机构
设立项目经理部，实行项目经理负责制，配置以下管理岗位：
· 项目经理（1人）：负责项目全面管理，对进度、质量、安全、成本总负责
· 技术负责人（1人）：负责施工技术指导与方案审批，解决重大技术问题
· 施工员（3人）：分别负责土建、制冷、电气专业施工管理
· 质量安全员（2人）：负责质量监督与安全管理，实施全过程质量监控
· 材料员（1人）：负责材料采购与仓储管理，确保材料质量与供应
· 资料员（1人）：负责工程资料整理与归档，确保资料完整性
（二）施工总体部署
施工分区：
· 施工区：划分基础施工区、钢结构安装区、制冷系统区、电气自控区
· 材料区：设置保温材料存储区（防雨防潮）、设备存放区（防震防晒）、周转材料区
· 办公区：配备项目经理办公室、技术办公室、会议室
· 生活区：设置宿舍、食堂、卫生间，满足50人住宿需求
施工流程：
基础工程→钢结构安装→屋面及墙体工程→制冷系统安装→电气系统安装→自控系统安装→室内装修→设备调试→试运行
资源配置：
· 人力资源：高峰期投入施工人员60人，其中钢结构工15人、制冷工10人、电工8人、焊工6人、普工21人
· 主要机械：汽车吊（25T）1台、叉车（3T）2台、电焊机8台、套丝机3台、打压泵2台、全站仪1台
· 材料供应：与3家以上供应商建立合作，确保保温板、制冷设备等关键材料储备量满足15天施工需求
四、主要施工工艺
（一）土建工程
基础施工：
· 桩基工程：采用Φ500钻孔灌注桩，有效桩长25m，采用GPS-15型工程钻机成孔，泥浆护壁，导管法灌注C30水下混凝土。成桩后进行低应变检测（100%）和静载试验（1%），单桩承载力特征值≥1200kN。
· 承台施工：C30混凝土，尺寸2000×2000×800mm，采用膨胀加强带连续浇筑，预埋钢结构地脚螺栓（Q345B材质），螺栓定位偏差控制在±2mm内。
· 地面处理：
o 基层：200mm厚C25混凝土，内配Φ12@200双向钢筋网，分仓浇筑，切缝间距≤6m
o 隔汽层：涂刷2mm厚聚氨酯防水涂料（干膜厚度≥1.5mm），阴阳角做圆弧处理（半径50mm）
o 保温层：200mm厚挤塑聚苯板（导热系数λ≤0.030W/(m·K)），错缝铺设，板缝用聚氨酯发泡剂填充
o 面层：3mm厚乙烯基地板，焊接接缝，圆弧角处理，接缝强度≥母材强度的80%
墙体及屋面工程：
· 钢结构安装：采用高强螺栓连接（摩擦面抗滑移系数≥0.45），柱垂直度偏差≤H/1000且≤10mm，屋面梁挠度控制在L/250以内。
· 保温板安装：
o 墙面：150mm厚聚氨酯夹芯板，采用公母槽连接，板缝填充聚氨酯发泡剂（密度≥35kg/m³）
o 屋面：150mm厚聚氨酯夹芯板，坡度5%，设置屋脊通风器，采用自攻螺钉固定（间距≤500mm）
· 包角处理：0.6mm厚彩钢板包角，拉铆钉固定（间距200mm），内侧打聚氨酯发泡剂密封
（二）制冷系统工程
设备安装：
· 压缩机：采用4台螺杆式氨压缩机（2用2备），基础设置150mm厚减振垫，水平度偏差≤0.1mm/m，进出口管道设置柔性接头。
· 蒸发器：速冻区采用冷风机（风量15000m³/h），冷藏区采用排管蒸发器，吊装间距1.2m，倾斜度1°以利排水。
· 冷凝器：采用蒸发式冷凝器，安装高度高于压缩机3m以上，进出水管设置阀门及过滤器。
管道工程：
· 管材选择：氨系统采用20#无缝钢管（GB/T8163），氟系统采用脱氧紫铜管（TP2）
· 管道焊接：氨管道采用氩弧焊打底+电弧焊盖面，焊缝进行100%无损检测（PT+RT），Ⅰ级焊缝合格率≥98%
· 管道保温：采用30mm厚难燃型聚氨酯保温管（导热系数λ≤0.022W/(m·K)），外覆0.2mm厚铝皮保护层，接口处用密封胶密封
系统试验：
· 压力试验：氨系统试验压力2.0MPa（气密性）、1.6MPa（水密性），保压24h压降≤0.02MPa
· 真空试验：系统抽真空至绝对压力≤5.3kPa，保持24h压力回升≤0.67kPa
· 充氨试漏：采用酚酞试纸检测泄漏，无变色现象为合格
（三）电气工程
供配电系统：
· 低压配电柜：采用GGD型配电柜，设置浪涌保护器（Imax≥40kA），中性线与PE线分开设置
· 电缆敷设：动力电缆采用YJV-0.6/1kV-4×120+1×70mm²，穿镀锌钢管（SC50）暗敷，弯曲半径≥12D
· 接地系统：采用TN-S系统，接地电阻≤4Ω，设备金属外壳可靠接地
照明系统：
· 库内采用防爆型LED灯具（-40℃专用），照度≥50lux，应急照明连续照明时间≥90min
· 灯具安装高度2.5m，间距3m，开关设置在库外，采用防水防尘型
自控系统：
· PLC控制柜：采用西门子S7-1200系列PLC，配备10寸触摸屏，实现温度、压力、液位等参数监控
· 传感器安装：温度传感器（精度±0.5℃）间距5m，压力传感器量程为工作压力1.5倍，液位传感器采用电容式（测量精度±1mm）
· 控制系统调试：模拟负载测试、联锁保护测试、数据通讯测试（与企业ERP系统对接）
五、施工进度计划
（一）进度安排（总工期180天）
1. 第1-15天：施工准备、图纸会审、场地平整、临水临电布置
2. 第16-45天：基础工程（桩基30天，承台15天）
3. 第46-75天：钢结构安装（30天）
4. 第76-105天：围护结构（屋面30天，墙体30天，交叉作业）
5. 第106-135天：制冷系统安装（30天）
6. 第136-155天：电气及自控系统安装（20天）
7. 第156-165天：室内装修及收尾（10天）
8. 第166-175天：系统调试（10天）
9. 第176-180天：试运行及验收（5天）
（二）进度保证措施
· 采用Project软件编制四级进度计划（总计划、月计划、周计划、日计划），每周召开进度协调会
· 关键线路控制：基础施工→钢结构安装→制冷系统调试，设置3个关键里程碑节点
· 资源保障：关键材料提前15天进场，设备安装高峰期投入2个施工班组（白夜班）
· 应急预案：针对雨季施工，准备防雨棚、排水泵等设备；高温季节调整作业时间（上午6-11时，下午15-19时）
六、质量安全环境保证措施
（一）质量保证措施
质量管理体系：
· 实行三检制（自检、互检、专检），隐蔽工程需监理验收签字后方可隐蔽
· 建立质量责任制，明确各岗位质量职责，实施质量终身责任制
关键工序控制点：
· 基础工程：桩身完整性检测（100%低应变）、承载力检测（1%静载）
· 保温工程：导热系数测试（每5000m²一组）、密度检测（每批次一组）
· 制冷系统：气密性试验、真空试验、制冷剂泄漏量检测（≤3g/a）
材料质量控制：
· 保温板：进场需提供出厂合格证、性能检测报告，抽样检测导热系数、密度、抗压强度
· 制冷设备：开箱检查型号规格、外观质量，核对技术参数，进行单机试运转
· 防水材料：检查出厂合格证及复试报告，确保不透水性、耐热度符合设计要求
（二）安全保证措施
安全教育培训：
· 对所有施工人员进行三级安全教育，特种作业人员持证上岗
· 每日开展班前安全技术交底，针对当日施工内容强调安全注意事项
专项安全措施：
· 高空作业：设置安全网，作业人员佩戴双钩安全带，搭设操作平台（满铺脚手板）
· 临时用电：实行"三级配电两级保护"，配电箱加设防雨罩，接地电阻≤4Ω
· 氨系统施工：设置警戒线，配备氨气泄漏检测仪，现场准备急救药品和氧气呼吸器
消防管理：
· 施工现场配备足够消防器材（每50m²配置2具4kg干粉灭火器）
· 易燃材料存储区设置防火间距≥10m，严禁明火作业
· 编制消防应急预案，每季度组织一次消防演练
（三）环境保护措施
扬尘控制：
· 施工现场主要道路硬化处理，设置洗车台，车辆出场必须冲洗
· 易扬尘材料覆盖，堆场设置围挡，风力≥6级时停止土方作业
噪声控制：
· 夜间施工（22:00-6:00）办理夜间施工许可证，噪声源采取减振降噪措施
· 破碎机、切割机等设备设置隔音棚，噪声控制在昼间≤70dB，夜间≤55dB
废弃物处理：
· 建筑垃圾分类存放，可回收利用材料回收，危险废弃物交有资质单位处理
· 施工现场设置沉淀池，废水经处理后排入市政管网
七、调试与验收
（一）系统调试
1. 单机调试：对压缩机、冷风机、泵类等设备进行单机试运转，检查电流、温度、振动等参数
2. 联动调试：进行制冷系统、电气系统、自控系统联动调试，测试各系统协调工作能力
3. 负荷试车：模拟设计负荷运行，连续运行72小时，库温波动≤±1℃为合格
（二）验收标准
1. 工程验收：分部分项工程验收、单位工程竣工验收，邀请监理、设计、业主共同参与
2. 性能测试：
o 温度均匀性：在库内不同位置布置10个测温点，连续监测24小时，温差≤2℃
o 降温速度：从常温降至设计温度（-30℃）时间≤8小时
o 保温性能：停机后12小时库温回升≤3℃
3. 资料验收：施工记录、隐蔽工程验收记录、设备合格证、检测报告等资料齐全
八、应急预案
（一）雨季施工预案
· 配备2台Φ150mm排水泵（扬程≥15m），基坑周边设置排水沟和集水井
· 钢筋加工场搭设防雨棚，水泥等材料入库存储，砂石料场设置防雨覆盖
· 混凝土浇筑遇雨时，及时覆盖防雨布，调整混凝土坍落度，雨后对施工缝进行处理
（二）氨气泄漏预案
· 现场配备氨气泄漏检测仪（量程0-100ppm），设置声光报警装置
· 泄漏处理：立即启动排风系统，人员佩戴防护用品，关闭相关阀门，用雾状水稀释
· 急救措施：氨气中毒人员迅速转移至通风处，必要时进行人工呼吸，及时送医
（三）火灾应急预案
· 明确火灾报警程序，现场设置消防通道（宽度≥4m），保证畅通
· 初期火灾用现场灭火器扑救，较大火灾立即拨打119，组织人员疏散
· 电气火灾先切断电源，使用干粉或二氧化碳灭火器，严禁用水扑救
本方案针对无锡地区气候特点和地质条件，结合冷藏库施工技术要求，制定了系统的施工组织和技术措施，确保工程质量、安全和进度目标的实现。施工过程中将严格执行国家规范标准，接受业主、监理及相关部门的监督指导，打造优质工程。
