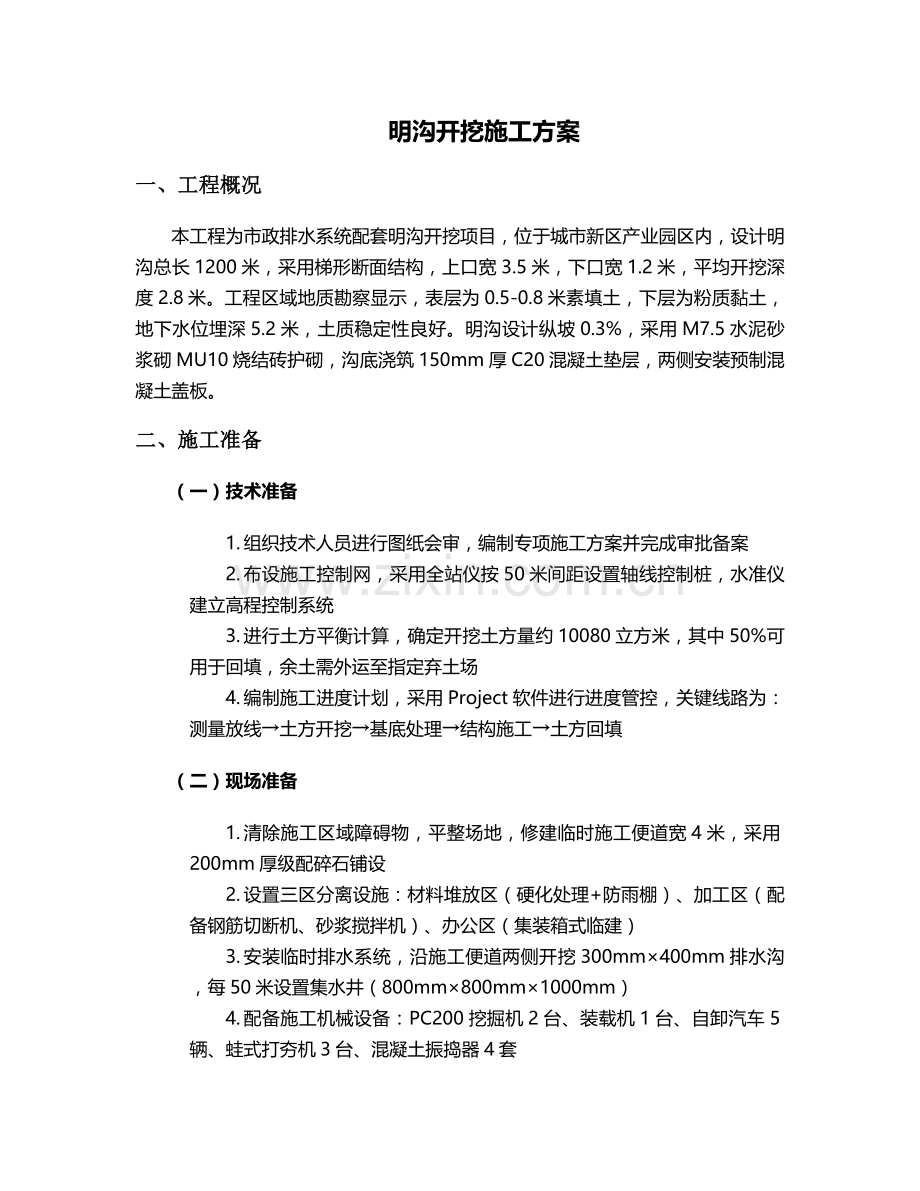

明沟开挖施工方案
一、工程概况
本工程为市政排水系统配套明沟开挖项目，位于城市新区产业园区内，设计明沟总长1200米，采用梯形断面结构，上口宽3.5米，下口宽1.2米，平均开挖深度2.8米。工程区域地质勘察显示，表层为0.5-0.8米素填土，下层为粉质黏土，地下水位埋深5.2米，土质稳定性良好。明沟设计纵坡0.3%，采用M7.5水泥砂浆砌MU10烧结砖护砌，沟底浇筑150mm厚C20混凝土垫层，两侧安装预制混凝土盖板。
二、施工准备
（一）技术准备
1. 组织技术人员进行图纸会审，编制专项施工方案并完成审批备案
2. 布设施工控制网，采用全站仪按50米间距设置轴线控制桩，水准仪建立高程控制系统
3. 进行土方平衡计算，确定开挖土方量约10080立方米，其中50%可用于回填，余土需外运至指定弃土场
4. 编制施工进度计划，采用Project软件进行进度管控，关键线路为：测量放线→土方开挖→基底处理→结构施工→土方回填
（二）现场准备
1. 清除施工区域障碍物，平整场地，修建临时施工便道宽4米，采用200mm厚级配碎石铺设
2. 设置三区分离设施：材料堆放区（硬化处理+防雨棚）、加工区（配备钢筋切断机、砂浆搅拌机）、办公区（集装箱式临建）
3. 安装临时排水系统，沿施工便道两侧开挖300mm×400mm排水沟，每50米设置集水井（800mm×800mm×1000mm）
4. 配备施工机械设备：PC200挖掘机2台、装载机1台、自卸汽车5辆、蛙式打夯机3台、混凝土振捣器4套
（三）材料准备
1. 主要材料需提供出厂合格证及复试报告，具体如下：
o 烧结砖：强度等级MU10，抗压强度≥10MPa
o 水泥：P.O 42.5级，进场需进行安定性及强度检测
o 砂石：中砂（含泥量≤3%）、碎石（5-31.5mm连续级配）
o 混凝土：采用商品混凝土，强度等级C20（抗渗等级P6）
三、主要施工流程
（一）测量放线
1. 采用极坐标法测设明沟中心线，打入50×50×500mm木桩，桩顶钉测钉
2. 按开挖放坡系数1:0.5计算开挖边界，撒白灰线标识开挖范围
3. 设置高程控制桩，每20米一个断面，每个断面设置3个高程观测点
4. 对测量成果进行三级复核，监理工程师验收合格后方可开挖
（二）土方开挖
1. 采用分层开挖法，每层深度1.2米，共分3层开挖，挖掘机按倒退法作业
2. 第一层开挖至-1.2m，设置1.5米宽平台，安装φ48×3.5mm钢管边坡防护栏杆（高1.2米，刷红白警示漆）
3. 第二层开挖至-2.4m，采用人工配合机械修坡，坡度偏差控制在±1°以内
4. 第三层预留200mm人工清底，避免机械扰动基底土，清底标高允许偏差±30mm
5. 开挖过程中每30米设置一个临时出土口，配备2台挖掘机接力作业
6. 土方运输车辆必须覆盖篷布，出场前经洗车台（三级沉淀池+高压水枪）冲洗
（三）基底处理
1. 基底验收：检查地基承载力（要求≥180kPa），采用轻型动力触探仪进行检测
2. 若出现局部软弱土层，采用换填处理：挖除软弱土至硬土层，回填3:7灰土（压实系数≥0.95）
3. 浇筑混凝土垫层：
o 支设钢模板（50×100mm方木背楞，间距500mm）
o 混凝土采用泵送浇筑，振捣密实，表面拉毛处理
o 覆盖薄膜养护7天，强度达到70%后方可进行下道工序
（四）结构施工
1. 砖砌墙体施工：
o 采用"三一"砌筑法，灰缝厚度控制在8-12mm，水平灰缝饱满度≥80%
o 按设计要求设置240mm×240mm构造柱（间距3米），植入φ12钢筋与基底连接
o 每砌筑1.2米高度设置一道20mm厚水泥砂浆找平层
2. 混凝土压顶施工：
o 支设定型钢模板，安装φ8@200双向钢筋网片
o 浇筑C25混凝土，采用插入式振捣器振捣，表面压光处理
o 按6米间距设置伸缩缝，缝宽20mm，填塞沥青麻丝
3. 盖板安装：
o 预制混凝土盖板（150mm厚，C30混凝土）采用汽车吊吊装
o 盖板安装前检查平整度，铺设20mm厚M10水泥砂浆坐浆
o 板缝宽度控制在10-15mm，采用1:2水泥砂浆勾平缝
四、质量控制措施
（一）关键质量控制点
项目
允许偏差
检验方法
检验频率
轴线位置
±50mm
全站仪测量
每50米一点
基底高程
±30mm
水准仪测量
每个断面3点
边坡坡度
±1°
坡度尺检查
每20米一处
砌体厚度
±10mm
尺量检查
每50米3处
混凝土强度
≥设计值
试块检测
每100m³一组
（二）质量保证措施
1. 实行样板引路制度，在工程起点20米范围制作样板段，经监理验收合格后推广
2. 建立三检制质量管控体系：班组自检→技术员复检→质检员专检
3. 对隐蔽工程实行影像资料留存制度，每个检验批拍摄不少于3张过程照片
4. 原材料进场实行二维码追溯管理，建立材料台账（包含进场日期、批次、检验报告编号）
五、安全文明施工
（一）安全防护措施
1. 开挖区域设置硬质围挡（高度2.5米），采用彩钢板+混凝土基础（300mm宽）
2. 夜间施工配备LED泛光灯（每50米1盏），设置爆闪警示灯（间距10米）
3. 边坡监测：采用测斜仪按30米间距布设监测点，每日监测1次，预警值为水平位移50mm/天
4. 配备安全防护用品：安全帽（200顶）、反光背心（150件）、安全带（50条）、绝缘手套（100双）
（二）文明施工管理
1. 施工现场出入口设置八牌一图，配备洗车设备（高压水枪2台）
2. 施工扬尘控制：
o 裸土覆盖（2000㎡防尘网）
o 雾炮机（4台，覆盖半径30米）
o 洒水车（1台，每日洒水4次）
3. 噪声控制：选用低噪声设备，夜间施工噪声≤55dB，设置噪声监测点（每200米1处）
4. 垃圾分类管理：设置可回收、不可回收、危险废物三类垃圾桶，由环卫部门定期清运
六、施工进度计划
1. 施工总工期45天，采用横道图控制进度，关键节点控制：
o 第3天：完成测量放线
o 第15天：完成土方开挖
o 第25天：完成结构施工
o 第40天：完成土方回填
2. 进度保障措施：
o 配置备用设备（挖掘机1台、发电机200kW）
o 采用两班制施工（白班8:00-18:00，夜班19:00-23:00）
o 建立周进度考核制度，延误超3天启动赶工预案
七、应急预案
（一）雨季施工预案
1. 储备防汛物资：抽水泵（5台，扬程15米）、编织袋（2000条）、雨衣雨鞋（100套）
2. 雨后复工前检查边坡稳定性，必要时采取坡脚堆载反压措施
3. 调整混凝土配合比，掺加早强剂（掺量2%），缩短养护时间
（二）边坡失稳预案
1. 发现边坡裂缝立即停止施工，撤离人员机械
2. 采用坡顶卸载+坡脚堆载方法处理，卸载宽度2米，堆载高度1.5米
3. 严重失稳时采用φ48钢管土钉墙加固（长度3米，间距1.5米梅花形布置）
（三）地下管线保护预案
1. 施工前联系各权属单位探明地下管线位置，采用人工探坑（1.5米×1.5米）确认
2. 对给水管线（DN300）采用悬吊保护：20#槽钢扁担梁+φ16钢丝绳吊装
3. 通信光缆采用套管保护（φ150MPP管），设置警示标识（间距5米）
八、验收标准
（一）土方工程验收
1. 基底土质符合设计要求，无扰动、积水、淤泥
2. 边坡坡度允许偏差±5%，表面平整度≤20mm/2m
3. 回填土压实度：分层检测，每层取样3点，压实系数≥0.93
（二）结构工程验收
1. 砌体工程：垂直度≤5mm/2m，墙面平整度≤8mm/2m
2. 混凝土工程：表面平整度≤5mm/2m，预埋件位置偏差≤10mm
3. 盖板安装：相邻板高差≤3mm，缝宽偏差±5mm
九、施工记录
1. 每日填写施工日志，包含：天气情况、施工部位、完成工程量、人员机械投入、质量检查情况
2. 隐蔽工程验收记录需包含：验收部位、检查内容、参与单位签字、影像资料编号
3. 试验检测资料：混凝土试块报告（标养+同条件）、砂浆试块报告、原材料复试报告
4. 测量放线记录：包含控制点坐标、高程测量数据、偏差分析
十、环境保护措施
1. 施工废水处理：设置三级沉淀池（10m×3m×1.5m），经处理后排入市政管网
2. 噪声控制：破碎机等强噪声设备设置隔音棚（采用50mm厚吸音棉）
3. 水土保持：在弃土场周边设置拦挡墙（高度1.2米）和排水沟，防止水土流失
4. 植被恢复：完工后对临时占地进行植被恢复，种植本地物种（狗牙根草皮）
本方案经审批后实施，如遇设计变更或现场条件变化，需另行编制补充方案并履行审批程序。施工过程中严格执行各项技术标准，确保工程质量达到合格标准，争创市级文明工地。
