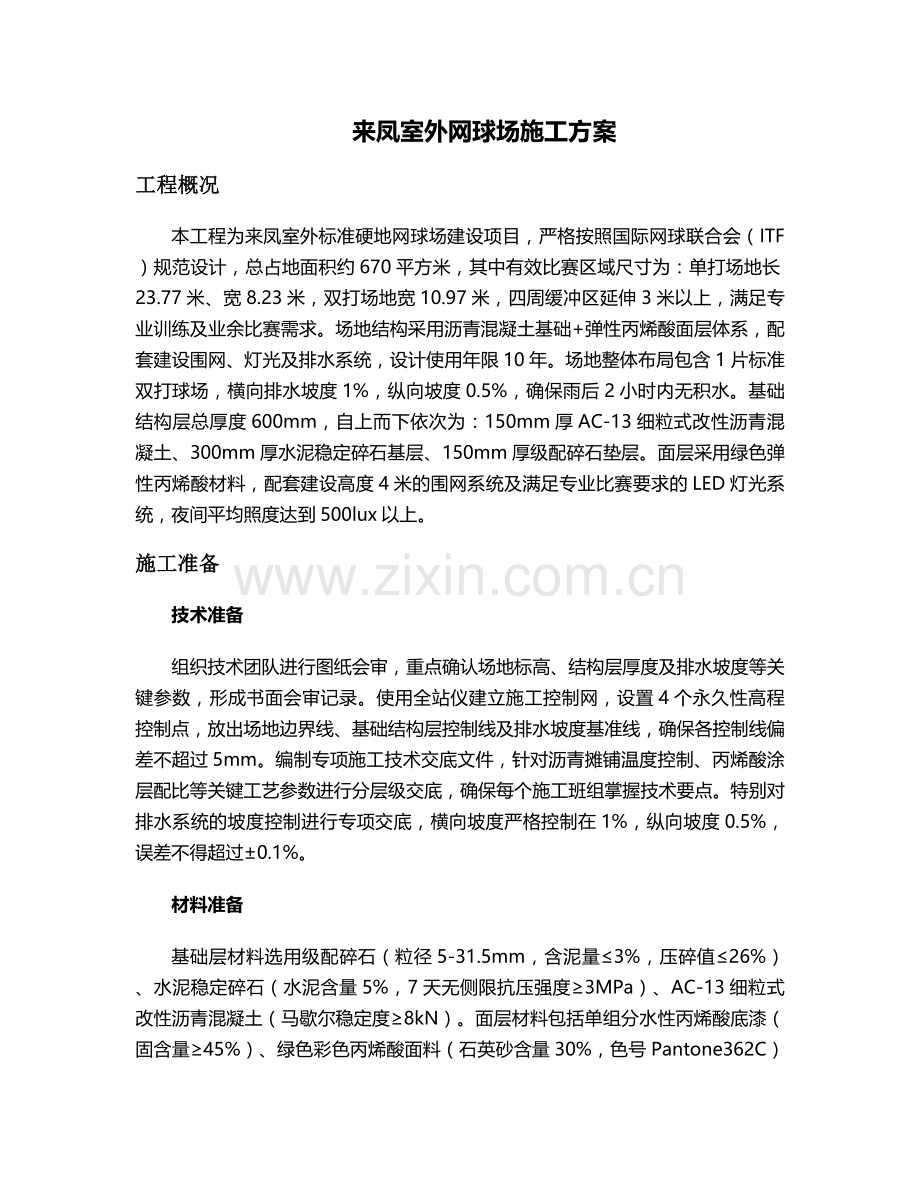

来凤室外网球场施工方案
工程概况
本工程为来凤室外标准硬地网球场建设项目，严格按照国际网球联合会（ITF）规范设计，总占地面积约670平方米，其中有效比赛区域尺寸为：单打场地长23.77米、宽8.23米，双打场地宽10.97米，四周缓冲区延伸3米以上，满足专业训练及业余比赛需求。场地结构采用沥青混凝土基础+弹性丙烯酸面层体系，配套建设围网、灯光及排水系统，设计使用年限10年。场地整体布局包含1片标准双打球场，横向排水坡度1%，纵向坡度0.5%，确保雨后2小时内无积水。基础结构层总厚度600mm，自上而下依次为：150mm厚AC-13细粒式改性沥青混凝土、300mm厚水泥稳定碎石基层、150mm厚级配碎石垫层。面层采用绿色弹性丙烯酸材料，配套建设高度4米的围网系统及满足专业比赛要求的LED灯光系统，夜间平均照度达到500lux以上。
施工准备
技术准备
组织技术团队进行图纸会审，重点确认场地标高、结构层厚度及排水坡度等关键参数，形成书面会审记录。使用全站仪建立施工控制网，设置4个永久性高程控制点，放出场地边界线、基础结构层控制线及排水坡度基准线，确保各控制线偏差不超过5mm。编制专项施工技术交底文件，针对沥青摊铺温度控制、丙烯酸涂层配比等关键工艺参数进行分层级交底，确保每个施工班组掌握技术要点。特别对排水系统的坡度控制进行专项交底，横向坡度严格控制在1%，纵向坡度0.5%，误差不得超过±0.1%。
材料准备
基础层材料选用级配碎石（粒径5-31.5mm，含泥量≤3%，压碎值≤26%）、水泥稳定碎石（水泥含量5%，7天无侧限抗压强度≥3MPa）、AC-13细粒式改性沥青混凝土（马歇尔稳定度≥8kN）。面层材料包括单组分水性丙烯酸底漆（固含量≥45%）、绿色彩色丙烯酸面料（石英砂含量30%，色号Pantone362C）、白色丙烯酸专用划线漆（遮盖力≥98%）。弹性层采用80-100目橡胶颗粒，与丙烯酸乳液按1:1比例混合。辅助材料包括Φ89mm热镀锌钢管围网立柱、400W LED防眩灯具（照度≥500lux）、C25混凝土排水沟预制盖板。所有材料进场前需进行抽样检测，沥青混凝土需提供马歇尔试验报告，丙烯酸材料需提供耐候性检测报告，确保符合设计要求。
机具准备
主要施工机械设备包括：ABG8620型沥青摊铺机1台、20t振动压路机1台、小型振动压路机1台（用于边角压实）、无气喷涂机2台（丙烯酸施工专用）、柴油动力切缝机1台、DSZ2水准仪2台、激光测距仪1台、500L强制式搅拌机1台（用于弹性层材料搅拌）。辅助工具包括：齿形刮耙、平口刮板、3米靠尺、消泡滚筒、高压水枪等。所有机械设备进场前进行全面检修，确保性能完好，摊铺机熨平板宽度调整为4.5米，振动压路机振幅调至0.8mm，频率45Hz，保证压实效果。
现场准备
清除场地内杂草、石块及建筑垃圾，使用推土机推平场地，素土压实度达到93%以上（重型击实标准）。根据设计标高开挖至基层底面，边坡坡度1:1.5，弃土外运至指定堆放点。沿场地周边设置碎石盲沟，沟宽300mm、深400mm，内填粒径20-40mm碎石，外包透水土工布。场地周边设置临时排水沟，防止雨水浸泡地基。搭建材料仓库及搅拌区，仓库地面采用C15混凝土硬化，设置防潮层，丙烯酸材料存放温度不低于5℃。安装临时用水用电设施，确保施工用水压力不低于0.3MPa，供电容量满足沥青摊铺机等大型设备使用需求。
主要施工流程
场地平整与土方工程
使用全站仪精确测量场地标高，按设计要求进行土方开挖，开挖深度至级配碎石垫层底面，预留300mm厚土层进行分层碾压。采用20t振动压路机进行素土压实，压实度达到93%以上，每压实300mm为一层，逐层检测压实度。压实完成后，铺设150mm厚级配碎石垫层，碎石粒径5-31.5mm，采用梅花形布点法进行压实度检测，压实度≥96%。垫层表面平整度控制在±15mm/3m范围内，高程偏差不超过±20mm。垫层施工完成后，沿场地周边开挖排水沟，沟宽400mm，深500mm，采用M7.5水泥砂浆砌筑MU10烧结砖，沟内安装Φ200mm PVC排水管，坡度0.5%，每隔20米设置沉沙井。
基础层施工
水泥稳定碎石基层施工前，在级配碎石垫层表面喷洒水泥净浆（水灰比0.5），增强层间粘结。水泥稳定碎石采用集中厂拌，水泥含量5%，含水量比最佳含水量高1%，运输过程中覆盖篷布防止水分蒸发。采用摊铺机连续摊铺，厚度300mm，分两层施工，每层150mm，摊铺速度控制在1.5-2m/min。碾压采用20t振动压路机，先静压2遍，再振动碾压4-6遍，最后静压收光，碾压速度控制在1.5-2.5km/h，确保压实度≥98%。碾压完成后及时覆盖土工布洒水养护，养护期不少于7天，养护期间禁止车辆通行。
沥青混凝土面层施工前，检查水泥稳定碎石基层表面平整度，对局部不平整处采用沥青砂找平。沥青混凝土采用AC-13细粒式改性沥青，出厂温度控制在170-180℃，摊铺温度不低于160℃，碾压终了温度不低于110℃。采用沥青摊铺机连续摊铺，厚度150mm，摊铺速度2-3m/min，摊铺过程中确保混合料均匀一致，无离析现象。碾压采用钢轮压路机，遵循"紧跟、慢压、高频、低幅"的原则，初压温度150-160℃，复压温度130-140℃，终压温度110-120℃，碾压次数不少于6遍，确保压实度≥96%。沥青面层施工完成后，及时切缝，缝间距5m×5m，缝宽5mm，深度50mm，采用专用沥青嵌缝膏填缝。
排水系统施工
场地周边设置主排水沟，采用C25混凝土浇筑，沟宽400mm，深500mm，沟壁厚度100mm，每隔20米设置一个沉沙井，尺寸500mm×500mm×800mm。排水沟内安装Φ200mm HDPE双壁波纹管，管道接口采用热熔连接，管道周围回填级配碎石。场地内部采用盲沟排水系统，沿沥青混凝土面层边缘设置碎石盲沟，沟宽300mm，深200mm，内填粒径20-40mm碎石，外包透水土工布。排水沟顶部安装C25混凝土预制盖板，盖板厚度80mm，每块长度500mm，表面做防滑处理。排水系统施工完成后进行通水试验，确保排水通畅，雨后2小时内场地无积水。
丙烯酸面层施工
基础处理：沥青混凝土面层施工完成后养护14天，采用高压水枪彻底清洁表面，去除油污、浮尘等杂物。检测基础表面平整度，使用3米靠尺检查，误差超过3mm的部位采用沥青砂找平。对基础表面裂缝进行处理，宽度＜2mm的裂缝采用专用填缝胶灌注，＞2mm的裂缝开槽后用聚合物砂浆填补，干燥后打磨平整。基础含水率需≤8%，采用薄膜覆盖法检测，覆盖24小时后薄膜下无凝结水方可进行下道工序。
底涂层施工：采用单组分水性丙烯酸底漆，使用滚筒均匀辊涂，涂布量0.2kg/㎡，确保完全封闭基面孔隙。施工温度控制在10℃以上，湿度＜80%，雨天禁止施工。底涂层固化24小时后，检查是否存在漏涂区域，必要时进行补涂。
弹性层施工：分两层施工，粗弹性层采用40-60目橡胶颗粒与丙烯酸乳液按1:2比例混合，使用齿形刮耙分道刮涂2层，每层厚度2-3mm，层间间隔24小时。施工时按先纵向后横向的顺序进行，确保涂层均匀。细弹性层采用80-100目细橡胶颗粒与乳液按1:1比例混合，用平口刮板全场刮涂1-2遍，厚度2mm，平整度误差控制在≤2mm/3m。弹性层施工完成后养护48小时，期间避免人员踩踏。
面涂层施工：中涂采用纯丙烯酸材料刮涂1遍，厚度0.1mm，干燥后用500目以上砂纸打磨，吸尘清理。面涂采用绿色彩色丙烯酸涂料，分两层施工，每层厚度0.2mm，采用交叉滚涂法（先纵向后横向），确保颜色均匀一致，无辊痕、流挂现象。面涂施工时环境温度控制在15-30℃，相对湿度＜75%，施工完成后养护72小时，期间严禁人员进入。
划线施工
按ITF规则进行场地划线，使用激光测距仪精确放样，确保各线条位置偏差不超过3mm。划线前清理面层表面，贴美纹纸定位，美纹纸宽度50mm，与线条边缘对齐。采用白色丙烯酸专用划线漆，使用无气喷涂机喷涂，涂布量0.15kg/㎡，确保线条平直、宽度均匀（50mm±2mm）。划线顺序为先划边线、端线，再划发球线、中线，最后划中点标志线。线条干燥后撕去美纹纸，对边缘不整齐处进行修补。划线完成后检查线条清晰度及平直度，用3米直尺检查直线度误差不超过2mm。
附属设施施工
围网系统采用Φ89mm热镀锌钢管立柱，高度4米，埋深800mm，混凝土基础尺寸600mm×600mm×800mm（C25混凝土）。立柱间距3米，横向设置3道Φ6mm镀锌钢丝绳，纵向采用PE包塑铁丝网（网孔50mm×50mm），顶部设置Φ48mm镀锌钢管横梁。围网安装时确保垂直度偏差不超过1‰，网面平整无松弛。
灯光系统采用8套400W LED防眩灯具，对称布置在场地两侧围网立柱上，灯具高度4米，间距6米。灯杆采用Φ114mm热镀锌钢管，埋深600mm，混凝土基础尺寸500mm×500mm×800mm。灯光控制箱安装在场地周边管理房内，配备时控开关，可分时段控制。灯光安装完成后进行照度检测，确保场地平均照度≥500lux，均匀度≥0.7。
质量控制
原材料质量控制
建立材料进场检验制度，所有材料进场时必须提供出厂合格证、检验报告，经现场抽样复试合格后方可使用。级配碎石进场后检测粒径、含泥量及压碎值，水泥稳定碎石检测水泥含量、7天无侧限抗压强度，沥青混凝土检测马歇尔稳定度、流值等指标。丙烯酸材料检测固含量、耐候性、粘结强度等性能，橡胶颗粒检测粒径、弹性模量。对不合格材料坚决清退出场，严禁使用。
施工过程质量控制
基础层施工中，严格控制水泥稳定碎石的水泥含量及含水量，每2000㎡制作1组抗压强度试件。沥青混凝土摊铺温度、碾压温度全程监控，每台班检测3次，确保符合规范要求。面层施工中，弹性层材料配比采用电子秤精确计量，误差控制在±2%以内，搅拌时间不少于3分钟。丙烯酸涂层厚度采用测厚仪检测，每100㎡检测1点，确保达到设计厚度。排水坡度采用水准仪跟踪检测，每5米测量1点，确保横向坡度1%，纵向坡度0.5%。
质量检测
建立三级质量检查制度，班组自检、项目部复检、监理验收。基础层压实度采用环刀法或灌砂法检测，每1000㎡检测3点，确保达到设计要求。面层平整度采用3米靠尺检测，每500㎡检测10点，合格率不低于95%。弹性层冲击吸收性能检测采用落球试验，冲击吸收值控制在25-35%之间。面涂层耐磨性采用Taber耐磨仪检测，磨损量≤50mg。灯光照度采用专业照度计检测，确保平均照度≥500lux，均匀度≥0.7。
安全管理
安全教育培训
施工前对所有施工人员进行三级安全教育培训，特种作业人员必须持证上岗。每天开工前进行班前安全技术交底，针对当日施工内容强调安全注意事项。定期组织安全知识竞赛和应急演练，提高施工人员安全意识和应急处置能力。
施工现场安全管理
施工现场设置明显安全警示标志，划分危险区域，严禁非施工人员进入。高处作业（如灯光安装）必须搭设脚手架或操作平台，作业人员佩戴安全带。电气设备必须有可靠接地，使用漏电保护器，严禁私拉乱接电线。沥青摊铺时，操作人员佩戴防护手套、护目镜，现场配备灭火器、消防沙等消防器材。
机械设备安全管理
机械设备操作人员必须经过专业培训，熟悉设备性能和操作规程。设备使用前进行检查，确保制动、转向等系统正常。压路机、摊铺机等大型设备作业时，设专人指挥，确保施工安全距离。机械设备定期保养，做好保养记录，严禁带病运行。
应急预案
制定施工现场应急预案，包括火灾、触电、高处坠落等事故应急处置措施。现场配备急救箱，培训急救人员，确保事故发生时能及时进行救治。与当地医院建立联动机制，确保重伤员能及时送医治疗。定期组织应急演练，检验应急预案的可行性，不断完善应急措施。
验收标准
基础层验收
沥青混凝土面层表面平整、密实，无裂缝、推移、油包等缺陷。平整度用3米靠尺检查，误差≤3mm。厚度检测采用钻芯法，每1000㎡取1点，厚度偏差±5mm。压实度≥96%，渗水系数≤300ml/min。排水坡度横向1%，纵向0.5%，误差±0.1%。
面层验收
丙烯酸面层颜色均匀一致，无气泡、裂纹、脱层等现象。弹性层厚度5-6mm，面涂层厚度≥0.4mm。平整度≤2mm/3m，摩擦系数≥0.65。冲击吸收值25-35%，垂直变形2-5mm。
附属设施验收
围网高度4米，垂直度偏差≤1‰，网面平整，无明显下垂。灯光平均照度≥500lux，均匀度≥0.7，无明显眩光。排水系统通水试验，雨后2小时内场地无积水，排水沟排水通畅。
整体验收
场地尺寸：单打场地长23.77米±50mm，宽8.23米±50mm；双打场地宽10.97米±50mm。标线宽度50mm±2mm，线条清晰、平直，位置偏差≤5mm。球网高度1.07米（网柱处），0.914米（中央），网柱间距12.8米±50mm。整体外观：颜色均匀，无明显色差，表面平整，无裂缝、起砂等缺陷。
通过以上施工流程和质量控制措施，确保来凤室外网球场项目达到设计要求和使用功能，为用户提供一个专业、安全、耐用的网球运动场地。施工过程中严格执行各项技术标准和安全规范，加强现场管理，确保工程质量和施工安全，按期完成施工任务。
