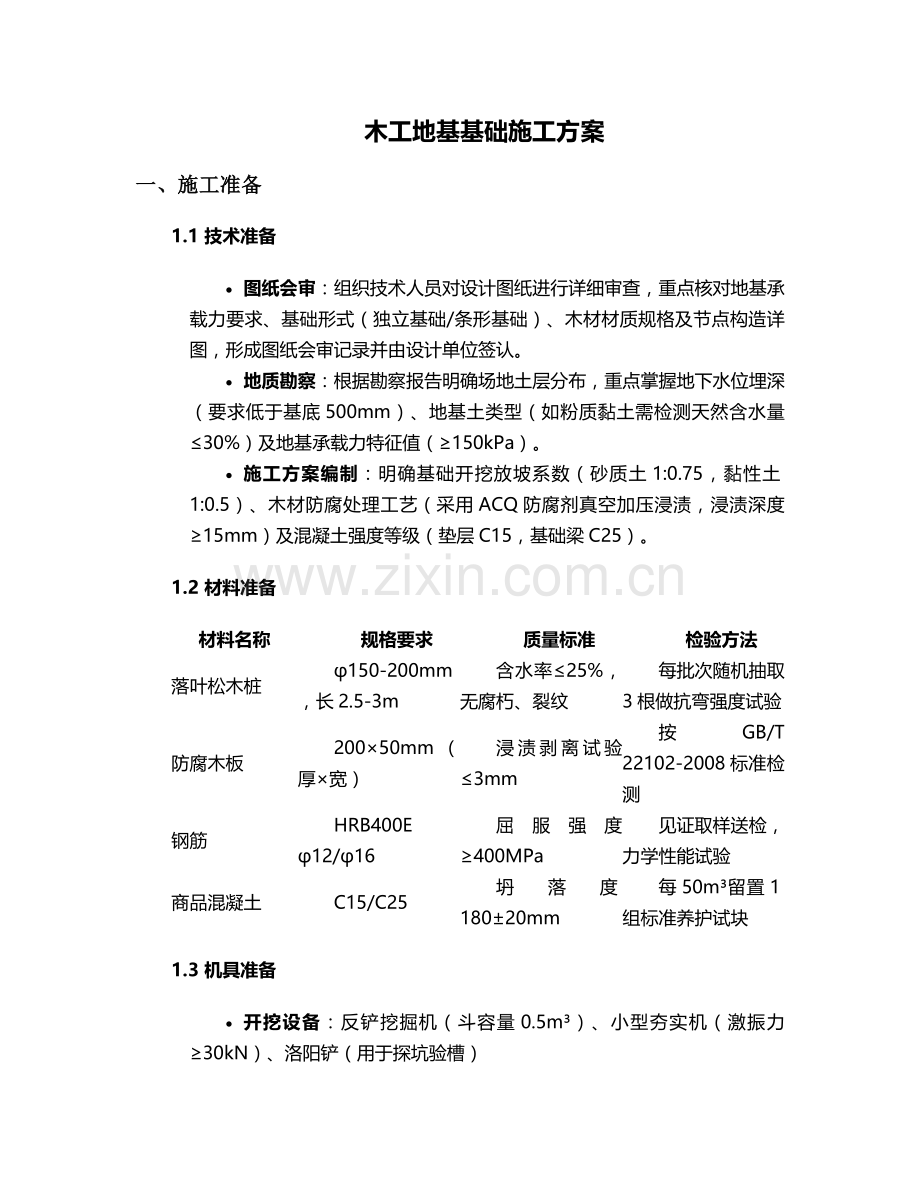

木工地基基础施工方案
一、施工准备
1.1 技术准备
· 图纸会审：组织技术人员对设计图纸进行详细审查，重点核对地基承载力要求、基础形式（独立基础/条形基础）、木材材质规格及节点构造详图，形成图纸会审记录并由设计单位签认。
· 地质勘察：根据勘察报告明确场地土层分布，重点掌握地下水位埋深（要求低于基底500mm）、地基土类型（如粉质黏土需检测天然含水量≤30%）及地基承载力特征值（≥150kPa）。
· 施工方案编制：明确基础开挖放坡系数（砂质土1:0.75，黏性土1:0.5）、木材防腐处理工艺（采用ACQ防腐剂真空加压浸渍，浸渍深度≥15mm）及混凝土强度等级（垫层C15，基础梁C25）。
1.2 材料准备
材料名称
规格要求
质量标准
检验方法
落叶松木桩
φ150-200mm，长2.5-3m
含水率≤25%，无腐朽、裂纹
每批次随机抽取3根做抗弯强度试验
防腐木板
200×50mm（厚×宽）
浸渍剥离试验≤3mm
按GB/T 22102-2008标准检测
钢筋
HRB400E φ12/φ16
屈服强度≥400MPa
见证取样送检，力学性能试验
商品混凝土
C15/C25
坍落度180±20mm
每50m³留置1组标准养护试块
1.3 机具准备
· 开挖设备：反铲挖掘机（斗容量0.5m³）、小型夯实机（激振力≥30kN）、洛阳铲（用于探坑验槽）

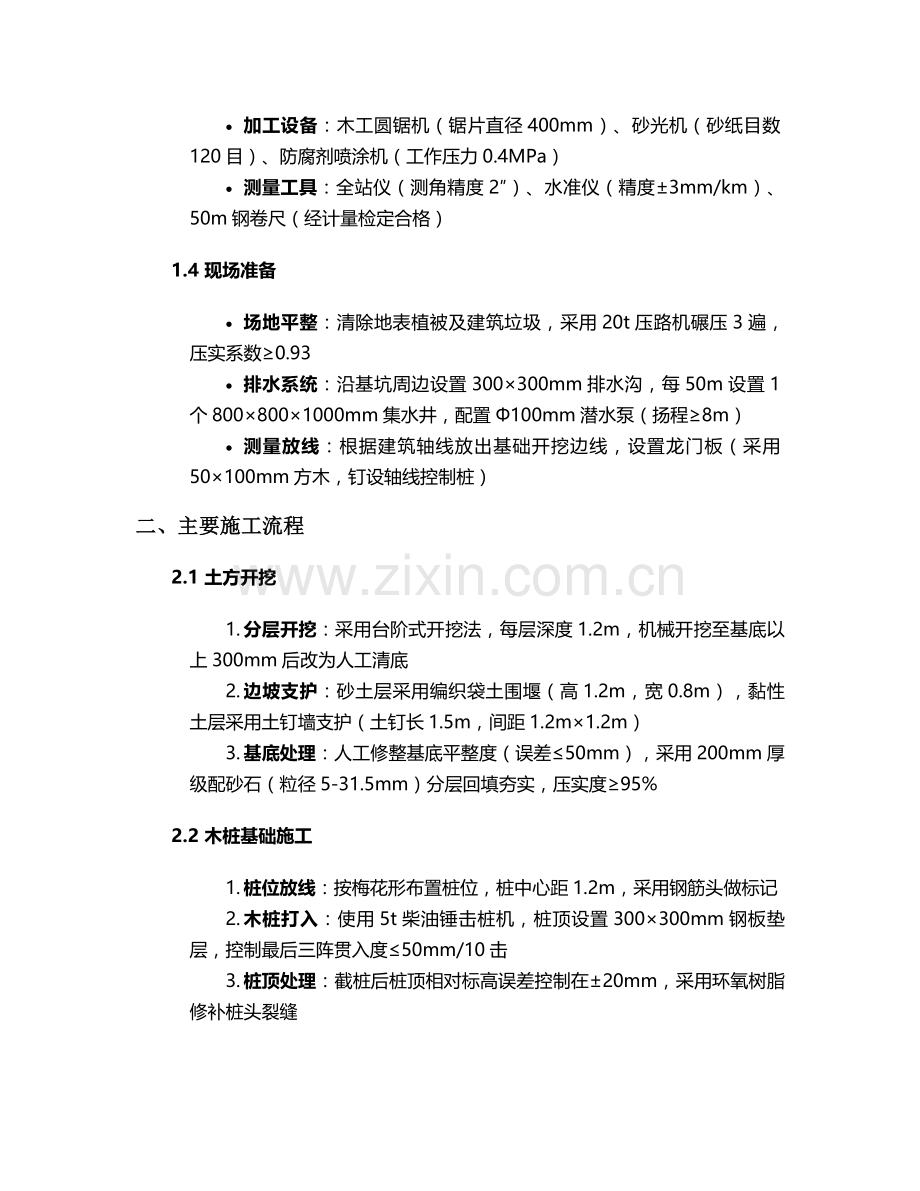

· 加工设备：木工圆锯机（锯片直径400mm）、砂光机（砂纸目数120目）、防腐剂喷涂机（工作压力0.4MPa）
· 测量工具：全站仪（测角精度2″）、水准仪（精度±3mm/km）、50m钢卷尺（经计量检定合格）
1.4 现场准备
· 场地平整：清除地表植被及建筑垃圾，采用20t压路机碾压3遍，压实系数≥0.93
· 排水系统：沿基坑周边设置300×300mm排水沟，每50m设置1个800×800×1000mm集水井，配置Φ100mm潜水泵（扬程≥8m）
· 测量放线：根据建筑轴线放出基础开挖边线，设置龙门板（采用50×100mm方木，钉设轴线控制桩）
二、主要施工流程
2.1 土方开挖
1. 分层开挖：采用台阶式开挖法，每层深度1.2m，机械开挖至基底以上300mm后改为人工清底
2. 边坡支护：砂土层采用编织袋土围堰（高1.2m，宽0.8m），黏性土层采用土钉墙支护（土钉长1.5m，间距1.2m×1.2m）
3. 基底处理：人工修整基底平整度（误差≤50mm），采用200mm厚级配砂石（粒径5-31.5mm）分层回填夯实，压实度≥95%
2.2 木桩基础施工
1. 桩位放线：按梅花形布置桩位，桩中心距1.2m，采用钢筋头做标记
2. 木桩打入：使用5t柴油锤击桩机，桩顶设置300×300mm钢板垫层，控制最后三阵贯入度≤50mm/10击
3. 桩顶处理：截桩后桩顶相对标高误差控制在±20mm，采用环氧树脂修补桩头裂缝
2.3 混凝土垫层施工
· 模板安装：采用100×100mm方木，支撑间距800mm，模板接缝处粘贴海绵条防止漏浆
· 混凝土浇筑：采用泵送连续浇筑，振捣棒（φ50mm）插点间距≤300mm，振捣时间15-30s至表面泛浆
· 养护措施：覆盖塑料薄膜+阻燃草帘，养护期≥7d，每日洒水次数≥4次（保持表面湿润）
2.4 基础结构施工
1. 钢筋绑扎：基础梁主筋采用双面搭接焊（搭接长度5d），箍筋间距200mm，保护层厚度40mm，设置φ10mm钢筋马凳（间距1m）
2. 防腐木安装：木构件与混凝土接触部位涂刷沥青胶泥（厚度≥2mm），采用不锈钢螺栓（M12×150mm）固定，螺栓间距500mm
3. 混凝土浇筑：基础梁分段浇筑（每段≤6m），留置垂直施工缝（设止水钢板300×3mm），采用平板振动器振捣密实
2.5 土方回填
· 回填材料：选用素土（有机质含量≤5%），粒径≤50mm，含水率控制在最优含水率±2%
· 回填工艺：分层厚度≤300mm，采用蛙式打夯机（夯击3-4遍），环刀法取样检测压实度（每50m²1组）
· 沉降观测：设置6个沉降观测点，首次观测在回填完成后24h内进行，前3个月每周观测1次
三、技术要求
3.1 地基处理技术参数
· 木桩承载力：单桩竖向承载力特征值≥120kN（通过静载试验验证）
· 复合地基：桩土置换率15%-20%，处理后地基承载力≥200kPa
· 排水固结：设置塑料排水板（间距1.5m×1.5m），预压荷载1.2倍设计荷载
3.2 木材加工技术要求
· 锯切精度：截面尺寸误差≤±3mm，对角线偏差≤5mm/2m
· 榫卯节点：榫头长度为构件厚度的1.5倍，榫眼深度比榫头长2mm
· 防腐处理：采用“两浸两烘”工艺，第一次浸渍压力0.8MPa（持续2h），第二次浸渍压力1.2MPa（持续4h）
3.3 混凝土施工技术指标
· 配合比：C25混凝土水泥:砂:石:水=1:1.85:3.26:0.45（掺加粉煤灰15%）
· 抗裂措施：基础梁设置通长构造钢筋（φ8@200），混凝土入模温度≤30℃
· 强度控制：同条件养护试块达到75%设计强度方可拆模，达到100%强度方可加载
四、质量控制
4.1 关键工序控制点
工序名称
控制指标
检查频率
责任人员
地基验槽
基底土质与勘察报告一致
100%检查
项目总工程师
木桩施工
桩身垂直度≤1%
每50根检查1根
质检员
钢筋焊接
焊缝厚度≥0.3d，宽度≥0.7d
每200个焊点抽检1组
钢筋工长
混凝土强度
试块抗压强度≥设计值1.15倍
每批次检查
试验员
4.2 质量通病防治
· 木桩歪斜：采用双向吊线锤控制垂直度，发现偏斜立即拔出重打（偏斜量＞100mm时）
· 木材开裂：加工前进行28d自然干燥，安装时预留2-3mm伸缩缝，涂刷木蜡油（干膜厚度≥80μm）
· 混凝土蜂窝：控制粗骨料最大粒径≤31.5mm，振捣棒移动间距≤1.5倍半径，加强模板拼缝检查
4.3 验收标准
· 分项工程验收：检验批合格率≥90%，允许偏差项目合格率≥80%（按GB 50202-2018标准）
· 隐蔽工程验收：留存影像资料（每100m²不少于3张），验收记录需设计、监理签字确认
· 竣工测量：基础轴线位移≤15mm，顶面标高误差±30mm，截面尺寸误差+8mm/-5mm
五、安全措施
5.1 基坑安全防护
· 临边防护：设置1.2m高定型化防护栏杆（横杆2道），立杆间距2m，挂密目安全网（网目密度≥2000目/100cm²）
· 坑边堆载：距坑边1.5m范围内禁止堆载，施工机械距边坡距离≥3m（履带式）/2m（轮胎式）
· 监测预警：采用测斜仪监测边坡位移（预警值50mm/d），水位监测频率1次/2h（雨季）
5.2 施工机械安全
· 设备管理：特种设备（桩机、起重机）需提供备案证明，操作人员持证上岗（含特种设备操作证）
· 用电安全：实行“三级配电两级保护”，配电箱配置漏电保护器（动作电流≤30mA，动作时间≤0.1s）
· 防火措施：木材加工区设置消防砂箱（2m³）及干粉灭火器（4kg，数量≥2具），严禁现场吸烟
5.3 个人防护
· 劳动防护：佩戴安全帽（冲击吸收性能≤4900N）、防穿刺安全鞋（钢包头抗冲击≥200J）、防护眼镜（防紫外线）
· 高空作业：2m以上作业系挂双钩安全带（静载测试≥15kN），搭设操作平台（脚手板厚度≥50mm，满铺固定）
· 健康保障：防腐处理区设置通风系统（风量≥10次/h），操作人员配备防毒口罩（P100级别）
5.4 应急预案
· 坍塌事故：配备应急抢险物资（钢管200m、木板50张、液压千斤顶5台），制定基坑回填路线图
· 触电事故：现场配备急救箱（含绝缘手套、绝缘棒），电工24h值班，急救演练每月1次
· 火灾事故：与当地消防部门建立联动机制，消防通道宽度≥4m，保持畅通无阻
六、施工进度计划
6.1 关键线路
· 场地平整（3d）→ 土方开挖（5d）→ 木桩施工（7d）→ 混凝土垫层（2d）→ 钢筋绑扎（4d）→ 防腐木安装（3d）→ 混凝土浇筑（2d）→ 土方回填（5d）
6.2 资源配置
· 劳动力计划：木工15人、钢筋工8人、混凝土工6人、普工10人、专职安全员2人
· 材料供应：木材提前15d进场，混凝土浇筑前24h通知搅拌站，钢筋按周计划分批进场
· 设备调度：挖掘机、桩机实行两班制（每班8h），混凝土输送泵保证备用设备1台
6.3 进度保证措施
· 组织措施：实行周进度考核，延误超3d时增加作业班组（夜间施工办理夜间施工许可证）
· 技术措施：采用跳仓法施工（分3个流水段），缩短工序间歇时间
· 经济措施：设立进度奖励基金（按合同价0.5%），延误罚款0.2%/d（累计不超过合同价3%）
七、环境保护措施
7.1 扬尘控制
· 施工道路：硬化处理（C20混凝土150mm厚），设置洗车平台（含三级沉淀池）
· 土方作业：采取湿法施工（含水率≥15%），裸露土覆盖防尘网（2000目）
· 粉尘监测：PM10浓度控制在0.5mg/m³以下，超标时停止作业并采取降尘措施
7.2 噪声控制
· 设备降噪：破碎机、锯木机设置隔音棚（降噪量≥25dB），夜间施工噪声≤55dB（A）
· 作业时间：避免夜间（22:00-6:00）及午休（12:00-14:00）进行强噪声作业
· 监测频率：每3d监测1次，在施工场界外1m处设4个监测点
7.3 废弃物处理
· 建筑垃圾：分类存放（木材废料、混凝土块、钢筋头），木材废料回收率≥90%
· 废水处理：施工废水经三级沉淀（沉淀时间≥2h）后排放，pH值控制在6-9
· 危险废物：防腐剂废桶交由有资质单位处置，建立危废管理台账（保存3年）
本方案未尽事宜，需严格按照《木结构工程施工质量验收标准》（GB 50206-2012）及设计变更文件执行，所有隐蔽工程验收需留存影像资料并存档。
