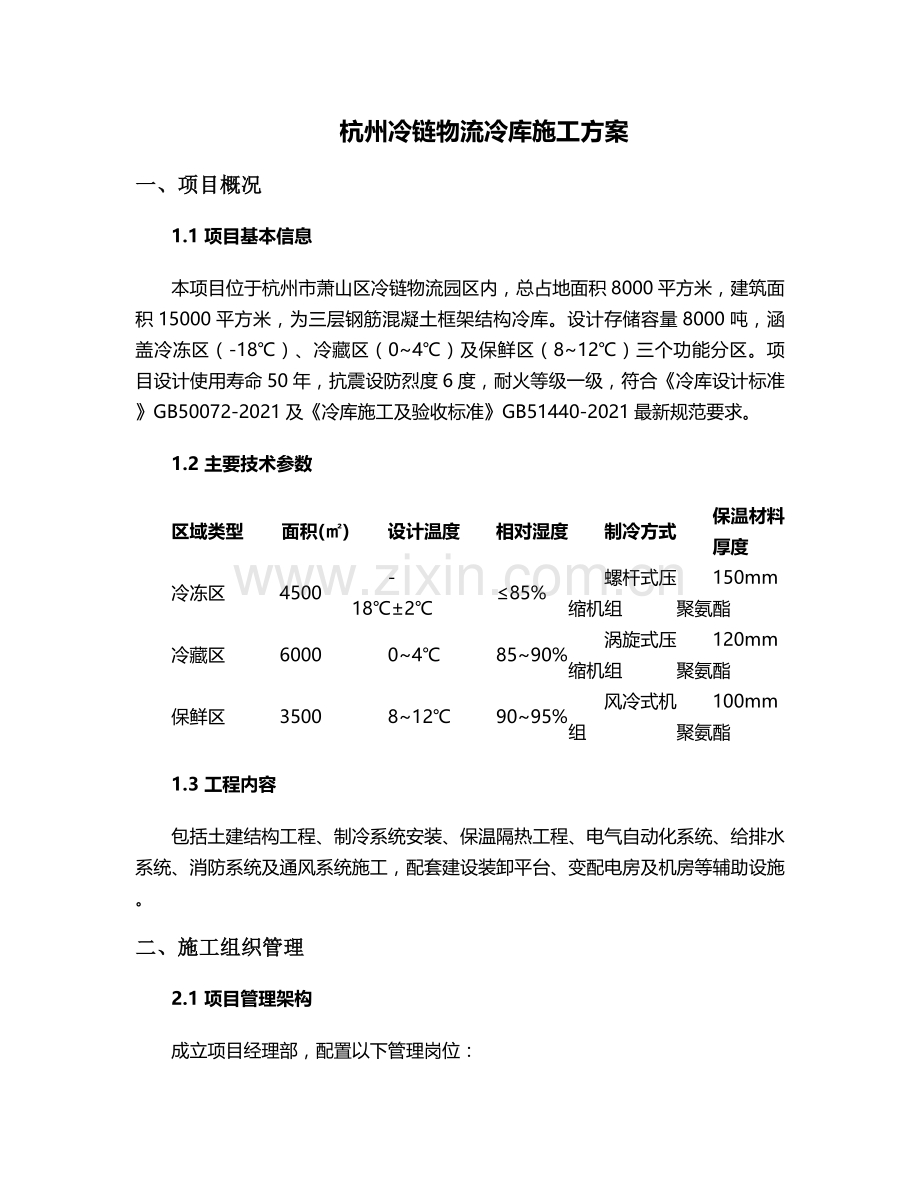

杭州冷链物流冷库施工方案
一、项目概况
1.1 项目基本信息
本项目位于杭州市萧山区冷链物流园区内，总占地面积8000平方米，建筑面积15000平方米，为三层钢筋混凝土框架结构冷库。设计存储容量8000吨，涵盖冷冻区（-18℃）、冷藏区（0~4℃）及保鲜区（8~12℃）三个功能分区。项目设计使用寿命50年，抗震设防烈度6度，耐火等级一级，符合《冷库设计标准》GB50072-2021及《冷库施工及验收标准》GB51440-2021最新规范要求。
1.2 主要技术参数
区域类型
面积(㎡)
设计温度
相对湿度
制冷方式
保温材料厚度
冷冻区
4500
-18℃±2℃
≤85%
螺杆式压缩机组
150mm聚氨酯
冷藏区
6000
0~4℃
85~90%
涡旋式压缩机组
120mm聚氨酯
保鲜区
3500
8~12℃
90~95%
风冷式机组
100mm聚氨酯
1.3 工程内容
包括土建结构工程、制冷系统安装、保温隔热工程、电气自动化系统、给排水系统、消防系统及通风系统施工，配套建设装卸平台、变配电房及机房等辅助设施。
二、施工组织管理
2.1 项目管理架构

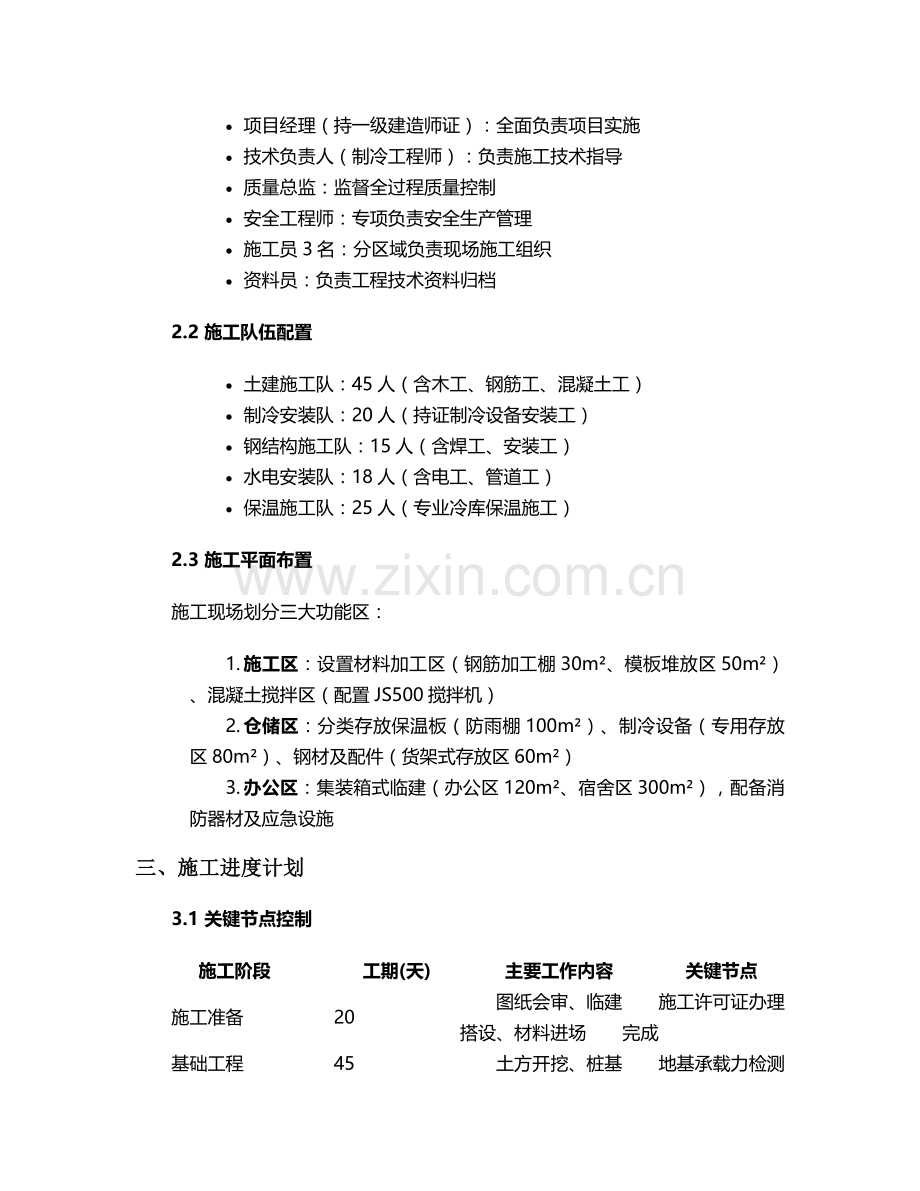

成立项目经理部，配置以下管理岗位：
· 项目经理（持一级建造师证）：全面负责项目实施
· 技术负责人（制冷工程师）：负责施工技术指导
· 质量总监：监督全过程质量控制
· 安全工程师：专项负责安全生产管理
· 施工员3名：分区域负责现场施工组织
· 资料员：负责工程技术资料归档
2.2 施工队伍配置
· 土建施工队：45人（含木工、钢筋工、混凝土工）
· 制冷安装队：20人（持证制冷设备安装工）
· 钢结构施工队：15人（含焊工、安装工）
· 水电安装队：18人（含电工、管道工）
· 保温施工队：25人（专业冷库保温施工）
2.3 施工平面布置
施工现场划分三大功能区：
1. 施工区：设置材料加工区（钢筋加工棚30m²、模板堆放区50m²）、混凝土搅拌区（配置JS500搅拌机）
2. 仓储区：分类存放保温板（防雨棚100m²）、制冷设备（专用存放区80m²）、钢材及配件（货架式存放区60m²）
3. 办公区：集装箱式临建（办公区120m²、宿舍区300m²），配备消防器材及应急设施
三、施工进度计划
3.1 关键节点控制
施工阶段
工期(天)
主要工作内容
关键节点
施工准备
20
图纸会审、临建搭设、材料进场
施工许可证办理完成
基础工程
45
土方开挖、桩基施工、承台浇筑
地基承载力检测合格
主体结构
90
框架结构施工、屋面工程
主体结构验收
制冷系统
60
设备安装、管道敷设、系统调试
压缩机试运转
保温工程
40
墙体保温、地面保温、屋面保温
保温层气密性检测
设备安装
35
电气设备、消防设施、通风设备
单机试车
系统调试
20
联动试车、性能测试
满负荷运行测试
竣工验收
15
资料整理、专项验收
消防验收合格
3.2 进度保障措施
· 采用Project软件进行进度管理，每周召开进度协调会
· 关键材料提前45天采购，保温板等定制材料签订生产周期保证书
· 配置2套模板体系，实现流水施工
· 夏季高温时段实施错峰施工（6:00-10:00、16:00-20:00）
· 准备柴油发电机应对停电影响，确保连续施工
四、主要施工工艺
4.1 土建结构工程
4.1.1 地基处理
· 采用Φ600钻孔灌注桩，有效桩长28m，单桩承载力特征值1800kN
· 桩顶设800mm厚钢筋混凝土承台，承台间采用地梁连接
· 地基处理后进行静载试验，检测承载力符合设计要求
4.1.2 主体结构施工
· 框架柱采用C40混凝土，梁板采用C35混凝土，抗渗等级P8
· 模板采用18mm厚酚醛覆膜胶合板，支撑系统采用盘扣式脚手架（立杆间距≤1.2m）
· 钢筋连接：柱筋采用直螺纹套筒连接，梁筋采用闪光对焊
· 混凝土浇筑：采用汽车泵连续浇筑，振捣密实，覆盖薄膜养护≥14天
4.1.3 特殊部位处理
· 低温库地面：铺设XPS保温板（容重≥32kg/m³）+ 0.2mm铝箔隔汽层 + 加热管（功率20W/m）+ 钢筋混凝土保护层（C30，厚度150mm）
· 墙体转角处：设置L100×8角钢护角，高度至库顶
· 门洞构造：安装预制钢筋混凝土门框，预埋防撞钢板
4.2 制冷系统安装
4.2.1 设备安装
· 螺杆式压缩机（4台，单机功率75kW）：设置150mm厚减振垫，水平度偏差≤0.1mm/m
· 冷凝器：采用立式壳管式，安装垂直度偏差≤1‰
· 蒸发器：吊顶式冷风机，间距3.5m布置，吊装采用弹簧减振器
· 储液器、油分离器等辅助设备：按照工艺流程顺序安装，进出口设阀门
4.2.2 管道工程
· 制冷剂管道：采用20#无缝钢管（GB/T8163），DN≥50mm采用沟槽连接，DN<50mm采用氧乙炔焊接
· 管道坡度：吸气管道坡度≥0.01（坡向压缩机），液体管道坡度≥0.003
· 管道保温：采用难燃B1级聚氨酯保温管（厚度50~80mm），外护镀锌铁皮
· 系统吹扫：采用0.6MPa压缩空气分段吹扫，直至靶板无杂物
4.2.3 系统调试
1. 真空试验：系统抽真空至绝对压力≤53Pa，保持24h压力回升≤133Pa
2. 气密性试验：充氮气至1.8MPa，保压24h压力降≤0.05MPa
3. 制冷剂充注：按设备铭牌量充注R404A环保制冷剂
4. 性能测试：连续运行72h，库温稳定度±0.5℃，降温速度符合设计要求
4.3 保温隔热工程
4.3.1 墙体保温施工
· 采用100~150mm厚聚氨酯夹芯板（密度≥40kg/m³），企口式连接
· 安装顺序：从墙角开始，自下而上逐块安装，板缝填充聚氨酯发泡剂
· 固定方式：采用Φ5×100mm专用保温钉，间距≤300mm，每块板不少于4个
· 接缝处理：内外侧均打密封胶（耐低温硅酮密封胶）
4.3.2 屋面保温施工
· 基层处理：20mm厚1:3水泥砂浆找平，涂刷基层处理剂
· 保温层：铺设150mm厚挤塑聚苯板（XPS），错缝搭接
· 防水层：3mm厚SBS改性沥青防水卷材（两道），热风焊接
· 保护层：50mm厚C20细石混凝土，内配Φ4@200双向钢筋网
4.3.3 地面保温施工
1. 素土夯实（压实系数≥0.93）
2. 200mm厚级配砂石垫层
3. 1.5mm厚HDPE土工膜（隔汽层）
4. 150mm厚聚氨酯保温板（错缝铺设）
5. 0.2mm厚铝箔反射层
6. 100mm厚C30混凝土（内配Φ10@200钢筋网）
7. 表面涂刷环氧树脂耐磨地坪（厚度2mm）
4.4 电气与自控系统
4.4.1 供配电系统
· 采用TN-S接地系统，设置独立接地极（接地电阻≤4Ω）
· 低压配电柜：GGD型，配置智能断路器（带通讯功能）
· 电缆敷设：YJV-0.6/1kV电缆沿电缆桥架敷设，低温区采用耐寒电缆
· 照明系统：库内采用防爆型LED灯具（防护等级IP65），照度≥50lux
4.4.2 自控系统
· 采用PLC控制系统（西门子S7-1200），配置10寸触摸屏
· 温度传感器：PT100铂电阻（精度±0.1℃），库内每50m²布置1个
· 安装电动调节阀：控制蒸发器供液量
· 上位机监控：实现远程监控、数据记录及报警功能（温度超标、设备故障等）
五、质量控制措施
5.1 材料质量控制
· 保温板：每批次进场需提供检测报告（导热系数λ≤0.022W/(m·K)，闭孔率≥95%）
· 制冷设备：提供出厂合格证及能效标识，进口设备需报关单及商检证明
· 钢材：按批次进行力学性能复试，合格后方可使用
· 防水材料：进行不透水性、耐热度等指标检测
5.2 施工过程控制
· 实行"三检制"：班组自检→施工员复检→质量员专检
· 关键工序控制点：
1. 地基承载力检测（第三方检测）
2. 混凝土强度回弹（每个检验批不少于3处）
3. 管道焊接无损检测（抽检比例20%）
4. 保温层厚度检测（每100m²测3点）
5. 气密性试验（全程监理旁站）
5.3 质量验收标准
· 土建工程：符合《混凝土结构工程施工质量验收规范》GB50204-2015
· 制冷系统：符合《制冷设备、空气分离设备安装工程施工及验收规范》GB50274-2010
· 保温工程：符合《冷库保温工程技术规程》SB/T10797-2012
· 整体验收：按照GB51440-2021标准进行负荷试运行测试
六、安全生产管理
6.1 安全防护措施
· 临边防护：设置1.2m高防护栏杆（刷红白警示漆），搭设安全网
· 洞口防护：电梯井口设固定防护门，预留洞口采用盖板封闭
· 高空作业：2m以上作业系安全带，搭设满堂脚手架（步距≤1.8m）
· 临时用电：实行"三级配电两级保护"，配电箱加防雨罩
6.2 专项安全管理
· 动火作业：办理动火许可证，配备灭火器材，清理周边可燃物
· 制冷剂作业：操作人员持特种作业证，配备防毒面具及泄漏检测仪
· 有限空间作业：实行"先通风、再检测、后作业"，设置监护人员
· 季节性施工：夏季配备防暑降温用品，雨季做好防汛排水
6.3 应急管理
· 编制应急预案（触电、火灾、高处坠落等），每月组织演练
· 现场配置急救箱（含冻伤专用药品）及AED设备
· 设置应急通道（宽度≥1.2m），保持畅通
· 与就近医院建立应急救援联动机制
七、施工保障措施
7.1 技术保障
· 编制专项施工方案（含危大工程专项方案），组织专家论证
· 采用BIM技术进行管线综合排布，避免交叉冲突
· 低温库地面加热系统进行模拟负荷测试
· 对施工人员进行技术交底（留存影像资料）
7.2 物资保障
· 主要材料供应商名录（附合格供应商资质）
· 保温板等关键材料储备量满足15天施工需求
· 制冷设备到场后立即进行开箱验收，做好防潮保护
· 建立材料追溯系统，每个批次材料可追溯来源
7.3 雨季施工措施
· 基坑周边设置排水沟（300×400mm）及集水井（500×500mm）
· 混凝土浇筑前关注天气预报，避开雨天施工
· 保温材料存放区设置150mm高架空垫层，覆盖防雨布
· 电气设备配置防雨棚，做好接地保护
八、验收与交付
8.1 分部分项验收
· 地基基础验收（含桩基检测报告）
· 主体结构验收（含混凝土强度报告）
· 制冷系统专项验收（含试运行记录）
· 消防验收（第三方检测合格证明）
8.2 竣工资料交付
提供完整竣工资料，包括：
· 工程竣工图（含电子版）
· 设备技术说明书及合格证
· 隐蔽工程验收记录
· 检测报告及试验记录
· 操作规程及维护手册
8.3 培训与服务
· 对业主方操作人员进行3次专业培训（制冷系统、自控系统、安全操作）
· 提供1年免费保修期，终身技术支持服务
· 建立设备台账，提供定期维护保养计划
本方案实施过程中将严格执行国家现行规范标准，接受建设单位、监理单位及政府主管部门监督，确保工程质量达到优良标准，争创浙江省优质工程。
