海口地区电焊网专项施工方案
一、工程概况
1.1 项目基本信息
本工程位于海口市及周边区域，涵盖建筑外墙保温、基坑支护、围栏防护等场景的电焊网施工，总面积约8000㎡。工程地点包括滨海区域（湿度≥85%）及内陆区域，施工周期60天，需经历台风季（7-10月）及高温期（日最高温≥35℃）。
1.2 气候适应性要求
· 高温高湿：年均湿度82%，夏季表面结露现象频繁，需强化材料防潮及焊接工艺控制。
· 台风影响：按《海南省建筑工程抗台风技术规程》要求，施工临时设施需满足抗风载0.75kN/㎡，成品防护需达到12级台风防护标准。
· 盐雾腐蚀：滨海区域大气含盐量0.05mg/cm³，金属构件需采用加强级防腐处理（耐盐雾性能≥1000小时）。
1.3 工程技术指标
项目
技术参数
执行标准
电焊网材质
Q235低碳钢丝，直径4-6mm
GB/T 33281-2016
网孔规格
50×50mm（±5mm偏差）
GB/T 26941-2011
焊点强度
≥300N（抗拉力测试无断裂）
JGJ 80-2016
防腐处理
热镀锌+聚脲涂层（锌层≥85μm）
DBJ46-025-2019

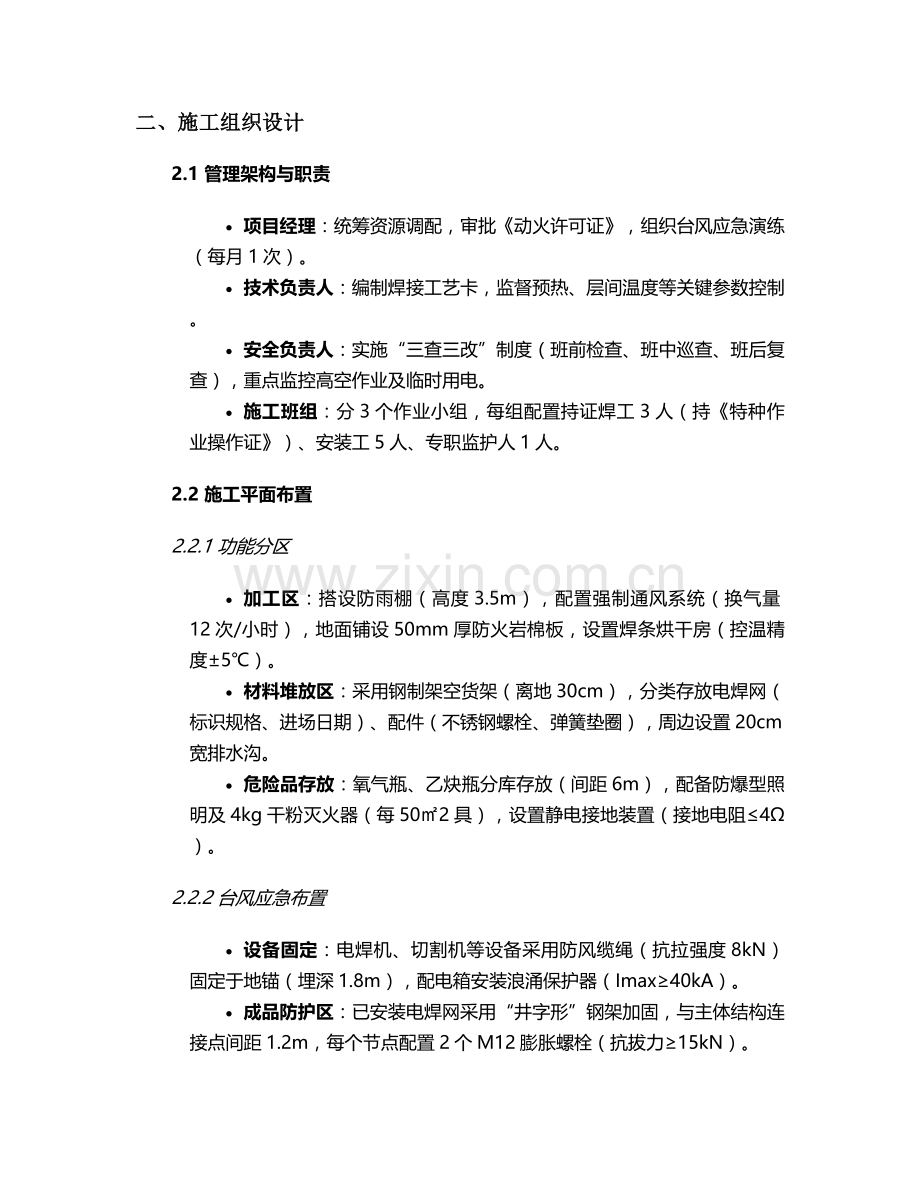

二、施工组织设计
2.1 管理架构与职责
· 项目经理：统筹资源调配，审批《动火许可证》，组织台风应急演练（每月1次）。
· 技术负责人：编制焊接工艺卡，监督预热、层间温度等关键参数控制。
· 安全负责人：实施“三查三改”制度（班前检查、班中巡查、班后复查），重点监控高空作业及临时用电。
· 施工班组：分3个作业小组，每组配置持证焊工3人（持《特种作业操作证》）、安装工5人、专职监护人1人。
2.2 施工平面布置
2.2.1 功能分区
· 加工区：搭设防雨棚（高度3.5m），配置强制通风系统（换气量12次/小时），地面铺设50mm厚防火岩棉板，设置焊条烘干房（控温精度±5℃）。
· 材料堆放区：采用钢制架空货架（离地30cm），分类存放电焊网（标识规格、进场日期）、配件（不锈钢螺栓、弹簧垫圈），周边设置20cm宽排水沟。
· 危险品存放：氧气瓶、乙炔瓶分库存放（间距6m），配备防爆型照明及4kg干粉灭火器（每50㎡2具），设置静电接地装置（接地电阻≤4Ω）。
2.2.2 台风应急布置
· 设备固定：电焊机、切割机等设备采用防风缆绳（抗拉强度8kN）固定于地锚（埋深1.8m），配电箱安装浪涌保护器（Imax≥40kA）。
· 成品防护区：已安装电焊网采用“井字形”钢架加固，与主体结构连接点间距1.2m，每个节点配置2个M12膨胀螺栓（抗拔力≥15kN）。
2.3 施工进度计划（总工期60天）
阶段
工期（天）
关键任务
资源保障措施
准备阶段
7
材料进场检验、设备调试、技术交底
储备20%备用焊条（E4303/E5015）
加工阶段
15
电焊网裁剪、焊接、防腐处理
配置10台CO₂保护焊机（备用2台）
安装阶段
30
分区流水施工（日完成≥300㎡）
投入4台液压升降车（12m高）
验收整改阶段
8
无损检测、防腐层修复、台风加固
第三方检测机构全程旁站
三、关键施工工艺
3.1 电焊网加工工艺
3.1.1 原材料预处理
· 焊条烘干：酸性焊条（E4303）150℃烘干1小时，碱性焊条（E5015）350℃烘干1小时，存入80℃保温桶（取出后4小时内使用）。
· 焊前除湿：采用热风枪（60-80℃）清除工件表面水汽，当空气湿度＞80%时，对焊接区域进行局部加热（预热至80℃）。
3.1.2 焊接工艺参数
焊接方法
焊丝直径（mm）
电流（A）
电压（V）
气体流量（L/min）
焊接速度（cm/min）
CO₂气体保护焊
1.2
190-230
25-29
CO₂（99.5%）20-25
18-22
氩弧焊（不锈钢）
2.4（钨极）
90-130
10-14
纯氩（99.99%）10
8-12
3.1.3 防腐处理流程
1. 表面处理：喷砂除锈达Sa2.5级（表面无可见氧化皮，锚纹深度50-80μm），采用真空吸尘器清理粉尘。
2. 涂层施工：环氧富锌底漆（80μm）→环氧云铁中间漆（120μm）→聚脲面漆（80μm），每层间隔≥4小时（25℃环境），实干后进行附着力测试（划格法≥1级）。
3.2 安装施工工艺
3.2.1 测量放线
采用全站仪定位（测角精度2秒），每隔5m设置基准点，弹墨线标记电焊网边界及固定点（间距1.0m，梅花形布置），误差控制在±3mm内。
3.2.2 固定方式
· 混凝土基层：使用M12×100膨胀螺栓（埋深80mm），配弹簧垫圈防松，螺栓头部涂刷冷喷锌（干膜厚度40μm）。
· 钢结构基层：采用角焊缝连接（焊脚高度6mm），焊后24小时内进行渗透检测（PT），确保无表面裂纹。
3.2.3 接缝处理
相邻网片搭接宽度150mm，搭接处采用双股镀锌铁丝（直径1.6mm）绑扎（间距150mm），四角及中间位置共设置5个焊接点（焊点直径≥8mm，长度30mm）。
四、质量与安全控制
4.1 质量控制措施
4.1.1 过程检验
· 焊接质量：每批次随机抽取3%网片进行拉伸试验（焊点抗拉力≥350N），外观检查100%（无气孔、夹渣，咬边深度≤0.5mm）。
· 防腐层检测：采用磁性测厚仪（精度±2μm），每100㎡检测5点，干膜厚度平均值≥280μm（最低值≥240μm）。
4.1.2 热带气候专项控制
· 高温施工：当环境温度＞35℃时，调整作业时间为6:00-10:00、16:00-19:00，焊接设备加装降温风扇（风量≥2m³/min）。
· 盐雾防护：滨海区域电焊网额外缠绕0.8mm厚PVC包塑层，接口处采用热熔胶密封（宽度≥50mm）。
4.2 安全生产管理
4.2.1 动火作业管控
· 审批流程：提前通过“海易办”APP备案，作业前办理《动火许可证》（有效期8小时），配备1.5m×1.5m灭火毯及3L水基型灭火器。
· 监护要求：监护人佩戴“红袖章”，每小时记录环境参数（温度、风速、湿度），当风速≥8m/s时立即停止高空焊接。
4.2.2 高空作业防护
· 脚手架搭设：立杆间距1.5m，横杆步距1.8m，脚手板满铺并固定（每块≥2个防滑固定点），搭设高度≤24m时增设水平安全网（每隔10m一道）。
· 个人防护：焊工配备自动变光面罩（遮光号9-13）、阻燃防护服（棉布厚度0.35mm）、绝缘手套（耐电压500V），双钩安全带固定于独立生命绳（承重≥150kg）。
4.2.3 台风应急响应
· 蓝色预警（12小时内影响）：完成设备加固，收回高空作业平台，清理施工废料（防止坠物）。
· 橙色预警（6小时内影响）：全员撤离至应急避难所（配备应急照明、饮用水、急救箱），切断非必要电源。
五、验收标准与资料归档
5.1 验收内容
· 外观质量：网面平整（局部凹凸≤5mm/m²），焊点无漏焊、虚焊，涂层无流挂、针孔。
· 性能测试：抗风载试验（施加0.75kN/㎡静载，持荷1小时无塑性变形），耐盐雾试验（1000小时无红锈）。
5.2 资料归档
需提交文件包括：原材料合格证及检测报告、焊接工艺评定记录、防腐层检测数据、台风加固验收单、隐蔽工程影像资料等，存档年限≥15年（按海南省城建档案管理要求）。
本方案严格遵循国家及地方规范，针对海口气候特点制定专项技术措施，通过精细化管理确保施工质量与安全。施工过程中需根据实际天气情况动态调整作业计划，强化各工序衔接与验收，确保工程如期交付。
