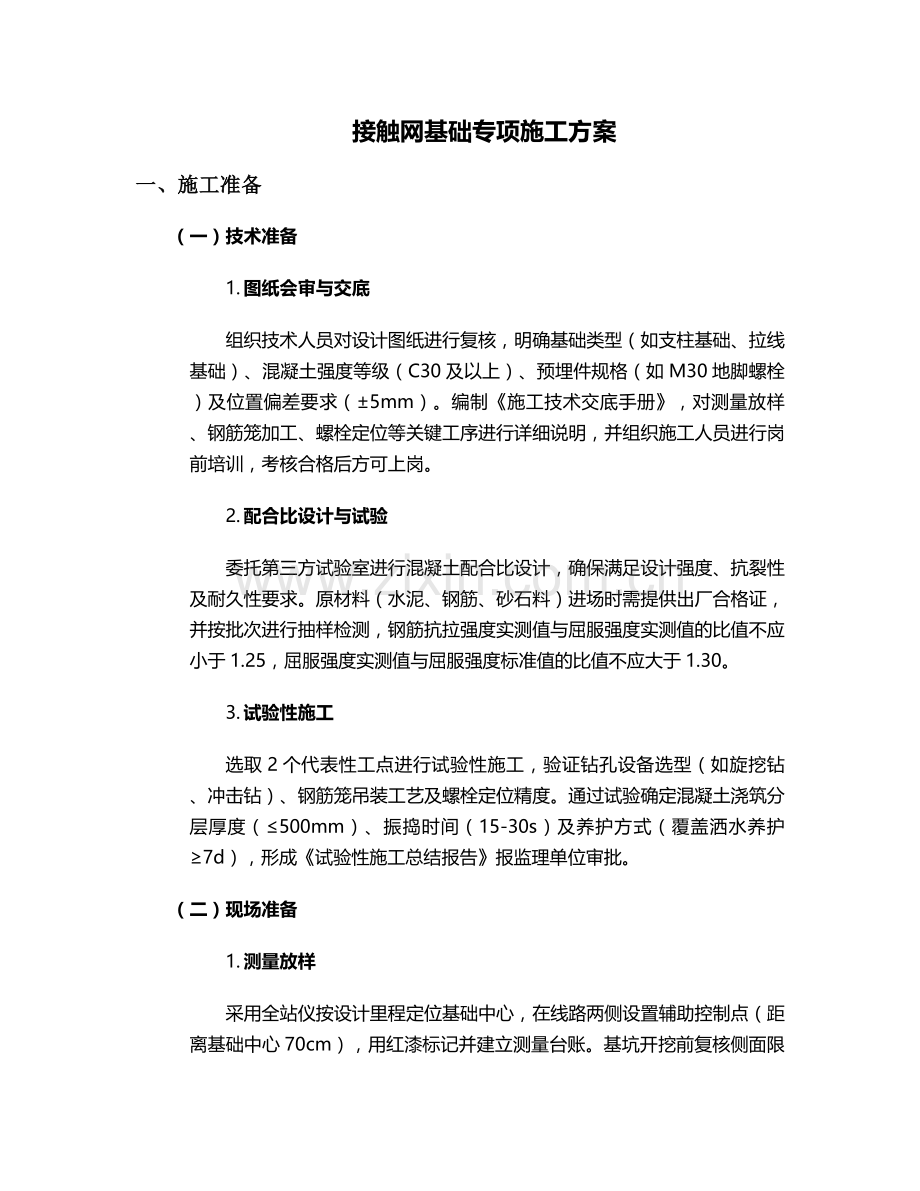

接触网基础专项施工方案
一、施工准备
（一）技术准备
1. 图纸会审与交底
组织技术人员对设计图纸进行复核，明确基础类型（如支柱基础、拉线基础）、混凝土强度等级（C30及以上）、预埋件规格（如M30地脚螺栓）及位置偏差要求（±5mm）。编制《施工技术交底手册》，对测量放样、钢筋笼加工、螺栓定位等关键工序进行详细说明，并组织施工人员进行岗前培训，考核合格后方可上岗。
2. 配合比设计与试验
委托第三方试验室进行混凝土配合比设计，确保满足设计强度、抗裂性及耐久性要求。原材料（水泥、钢筋、砂石料）进场时需提供出厂合格证，并按批次进行抽样检测，钢筋抗拉强度实测值与屈服强度实测值的比值不应小于1.25，屈服强度实测值与屈服强度标准值的比值不应大于1.30。
3. 试验性施工
选取2个代表性工点进行试验性施工，验证钻孔设备选型（如旋挖钻、冲击钻）、钢筋笼吊装工艺及螺栓定位精度。通过试验确定混凝土浇筑分层厚度（≤500mm）、振捣时间（15-30s）及养护方式（覆盖洒水养护≥7d），形成《试验性施工总结报告》报监理单位审批。
（二）现场准备
1. 测量放样

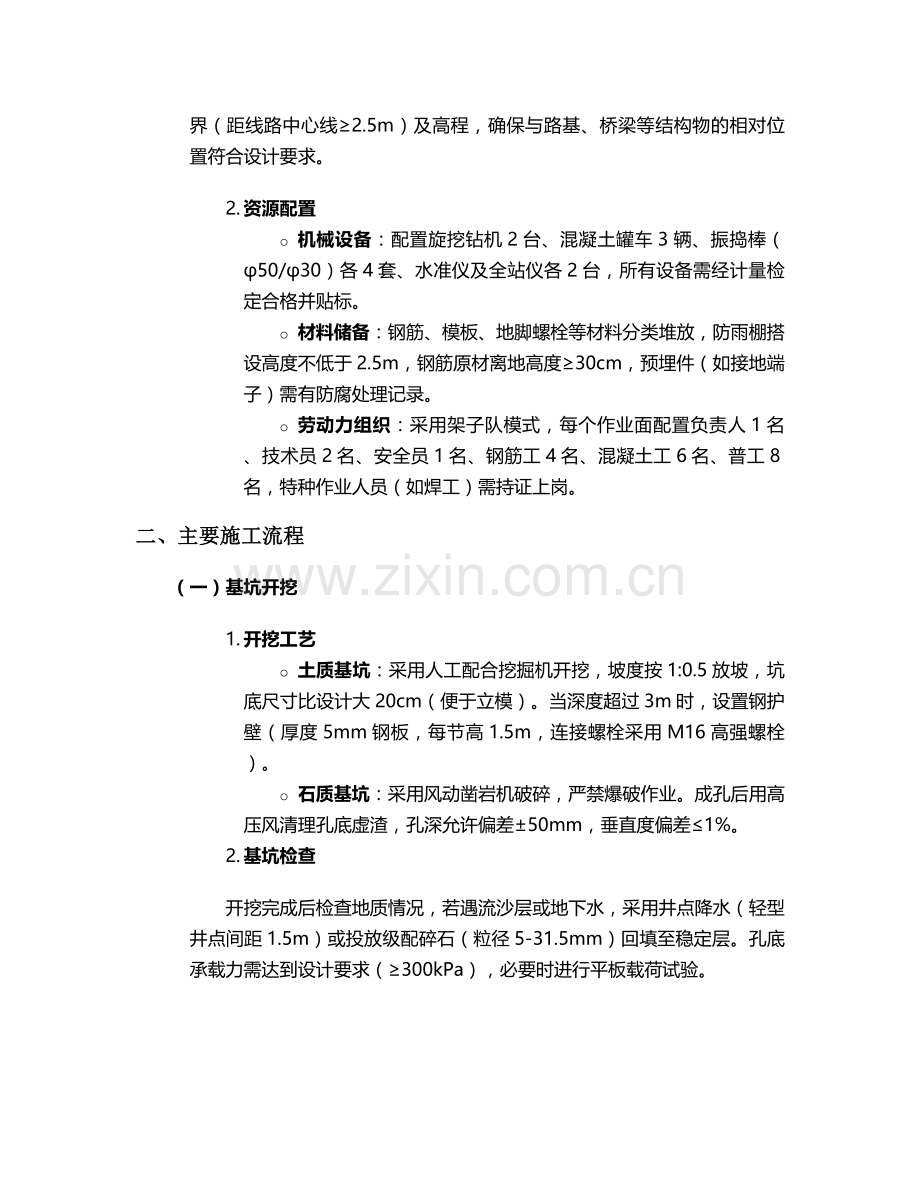

采用全站仪按设计里程定位基础中心，在线路两侧设置辅助控制点（距离基础中心70cm），用红漆标记并建立测量台账。基坑开挖前复核侧面限界（距线路中心线≥2.5m）及高程，确保与路基、桥梁等结构物的相对位置符合设计要求。
2. 资源配置
o 机械设备：配置旋挖钻机2台、混凝土罐车3辆、振捣棒（φ50/φ30）各4套、水准仪及全站仪各2台，所有设备需经计量检定合格并贴标。
o 材料储备：钢筋、模板、地脚螺栓等材料分类堆放，防雨棚搭设高度不低于2.5m，钢筋原材离地高度≥30cm，预埋件（如接地端子）需有防腐处理记录。
o 劳动力组织：采用架子队模式，每个作业面配置负责人1名、技术员2名、安全员1名、钢筋工4名、混凝土工6名、普工8名，特种作业人员（如焊工）需持证上岗。
二、主要施工流程
（一）基坑开挖
1. 开挖工艺
o 土质基坑：采用人工配合挖掘机开挖，坡度按1:0.5放坡，坑底尺寸比设计大20cm（便于立模）。当深度超过3m时，设置钢护壁（厚度5mm钢板，每节高1.5m，连接螺栓采用M16高强螺栓）。
o 石质基坑：采用风动凿岩机破碎，严禁爆破作业。成孔后用高压风清理孔底虚渣，孔深允许偏差±50mm，垂直度偏差≤1%。
2. 基坑检查
开挖完成后检查地质情况，若遇流沙层或地下水，采用井点降水（轻型井点间距1.5m）或投放级配碎石（粒径5-31.5mm）回填至稳定层。孔底承载力需达到设计要求（≥300kPa），必要时进行平板载荷试验。
（二）钢筋笼制作与安装
1. 钢筋笼加工
钢筋骨架在胎具上集中制作，主筋采用机械连接（直螺纹套筒，丝头加工长度公差±2mm），箍筋与主筋采用点焊连接（焊点间距≤200mm）。钢筋笼保护层厚度为50mm，采用混凝土垫块（强度≥C30，每2m设置一组，每组4块）。
2. 吊装就位
采用汽车吊（25t）吊装钢筋笼，吊点设置在主筋与加强箍连接处（不少于2个吊点）。下放时保持垂直，避免碰撞孔壁，到位后用型钢固定于基坑顶部，防止混凝土浇筑时上浮。
（三）预埋件安装
1. 地脚螺栓定位
o 采用“定位钢板+可调支架”固定螺栓组，定位钢板采用8mm厚Q235钢板，螺栓孔位由数控机床加工（偏差≤0.5mm）。支架高度按基础顶面高程调节，用水平仪控制其水平度（偏差≤1mm/m）。
o 螺栓外露长度允许偏差±10mm，相邻螺栓间距偏差≤2mm，对角线偏差≤3mm，复核无误后与钢筋笼焊接固定（焊缝长度≥10d，d为螺栓直径）。
2. 接地系统施工
每个基础预埋2个接地端子（材质T2紫铜，截面积≥100mm²），分别与钢筋笼主筋（≥2根φ16钢筋）焊接，焊接采用双面焊（长度≥6d）或单面焊（长度≥12d），焊后清除焊渣并涂刷防锈漆（厚度≥80μm）。
（四）混凝土施工
1. 模板安装
采用组合钢模板（厚度6mm），模板接缝处粘贴海绵条（宽度20mm），用对拉螺栓（间距500mm×500mm）固定，外侧设斜撑（角度45°）。立模后检查截面尺寸（允许偏差±10mm）及顶面高程（±20mm），涂刷脱模剂（采用机油与柴油混合液，比例1:3）。
2. 混凝土浇筑
o 采用泵送或溜槽浇筑，自由下落高度≤2m，分层厚度≤500mm，振捣棒插入下层混凝土深度≥50mm。对螺栓周围及边角处加强振捣，直至混凝土表面不再冒泡、下沉并泛浆。
o 混凝土试块每50m³留置1组（抗压、抗裂各3块），标养至28d后送检，同条件养护试块强度达到设计值的85%时方可拆模。
3. 养护与防护
浇筑完成后12h内覆盖土工布并洒水养护，保持表面湿润≥14d（掺加粉煤灰时≥21d）。地脚螺栓外露部分涂刷黄油后用塑料布包裹，基础顶面覆盖防雨棚（坡度≥5°）防止积水。
（五）基坑回填
采用原土分层回填（每层厚度≤300mm），用小型夯实机（激振力≥20kN）压实，压实系数≥0.93。若原土为松土或淤泥，换填级配碎石（粒径20-50mm），回填顶面设2%排水坡，边缘距基础边缘≥50cm。
三、质量控制要点
（一）关键工序控制
工序名称
控制指标
检查方法
标准依据
螺栓定位
中心偏差≤5mm，垂直度≤1°
全站仪+测微仪
TB/T 3568-2025
混凝土强度
抗压强度≥设计值，抗裂等级≥P6
试块试验+回弹仪检测
GB 50205-2020
接地电阻
≤10Ω（雷雨区≤5Ω）
接地电阻测试仪（四极法）
TB/T 3452.2-2025
（二）常见问题处理
1. 螺栓偏位
若偏差≤10mm，采用环氧树脂砂浆调整；偏差＞10mm时，重新钻孔植筋（钻孔直径比螺栓大10mm，植入深度≥10d，采用无收缩灌浆料填充）。
2. 混凝土裂缝
表面裂缝宽度＜0.2mm时，涂刷环氧树脂胶封闭；裂缝宽度≥0.2mm时，采用压力注浆（注浆压力0.3-0.5MPa），注浆材料选用低黏度环氧树脂。
3. 接地电阻超标
采用换土（换填降阻剂，电阻率≤5Ω·m）或增加接地极（采用φ50镀锌钢管，长度2.5m，间距5m，呈放射状布置），处理后重新测试直至合格。
四、安全与环保措施
（一）安全防护
1. 基坑防护：深度≥2m时设置1.2m高防护栏杆（横杆间距500mm），挂密目安全网（网目密度≥2000目/100cm²），夜间悬挂红色警示灯（间距30m）。
2. 用电安全：配电箱采用“三级配电两级保护”，漏电保护器动作电流≤30mA，动作时间≤0.1s。电缆架空高度≥2.5m，穿越道路时加设钢管保护（埋深≥500mm）。
3. 高处作业：钢筋笼吊装时设专人指挥，吊装半径内严禁站人；作业人员佩戴双钩安全带，脚手板铺满且固定牢固（搭接长度≥200mm）。
（二）环保要求
1. 噪声控制：钻孔作业避开夜间（22:00-6:00），必要时设置声屏障（高度3m，降噪量≥20dB），施工场界噪声限值：昼间≤70dB，夜间≤55dB。
2. 废水处理：钻孔泥浆经三级沉淀池（每级容积≥10m³）处理后回用，沉渣晾干后运至指定弃渣场（运距≤5km），严禁直接排入河道。
3. 扬尘治理：施工现场出入口设置洗车平台（长8m，宽3m，配置高压水枪），易扬尘材料（如水泥、粉煤灰）采用密闭罐车运输，堆料场覆盖防尘网（2000目）。
五、验收标准与流程
（一）验收内容
1. 隐蔽工程验收：基坑地质、钢筋笼连接、接地焊接等工序需经监理工程师旁站验收，留存影像资料（每个工点不少于5张，含全景及细节特写）。
2. 分项工程验收：基础混凝土表面平整度≤5mm/m，预埋件位置偏差≤10mm，基础顶面高程±20mm，验收资料需包含测量记录、试验报告、隐蔽工程签证等。
（二）验收流程
施工单位自检→监理平行检验→第三方检测（按10%比例抽检）→业主联合验收。验收合格后签署《接触网基础分项工程验收证书》，方可进入下道工序。
六、应急预案
（一）坍孔事故
立即停止钻孔，采用砂袋回填至坍孔位置以上2m，待稳定后改用冲击钻成孔，必要时掺入速凝剂（掺量3%-5%）加固孔壁。
（二）混凝土供应中断
若中断时间超过2h，按施工缝处理：清除已浇筑混凝土表面浮浆，凿毛后铺设50mm厚同配比水泥砂浆，再继续浇筑，接缝处加强振捣。
（三）暴雨天气
提前储备雨衣、水泵（扬程≥10m）等物资，暴雨来临前停止浇筑，覆盖未凝固混凝土（采用塑料布+棉毡），雨后检查模板变形情况，重新校核螺栓位置。
本方案未尽事宜，需严格遵守《铁路电力牵引供电施工规范》（TB/T 3568-2025）及设计文件要求，施工过程中接受监理单位全过程监督，确保工程质量符合验收标准。
