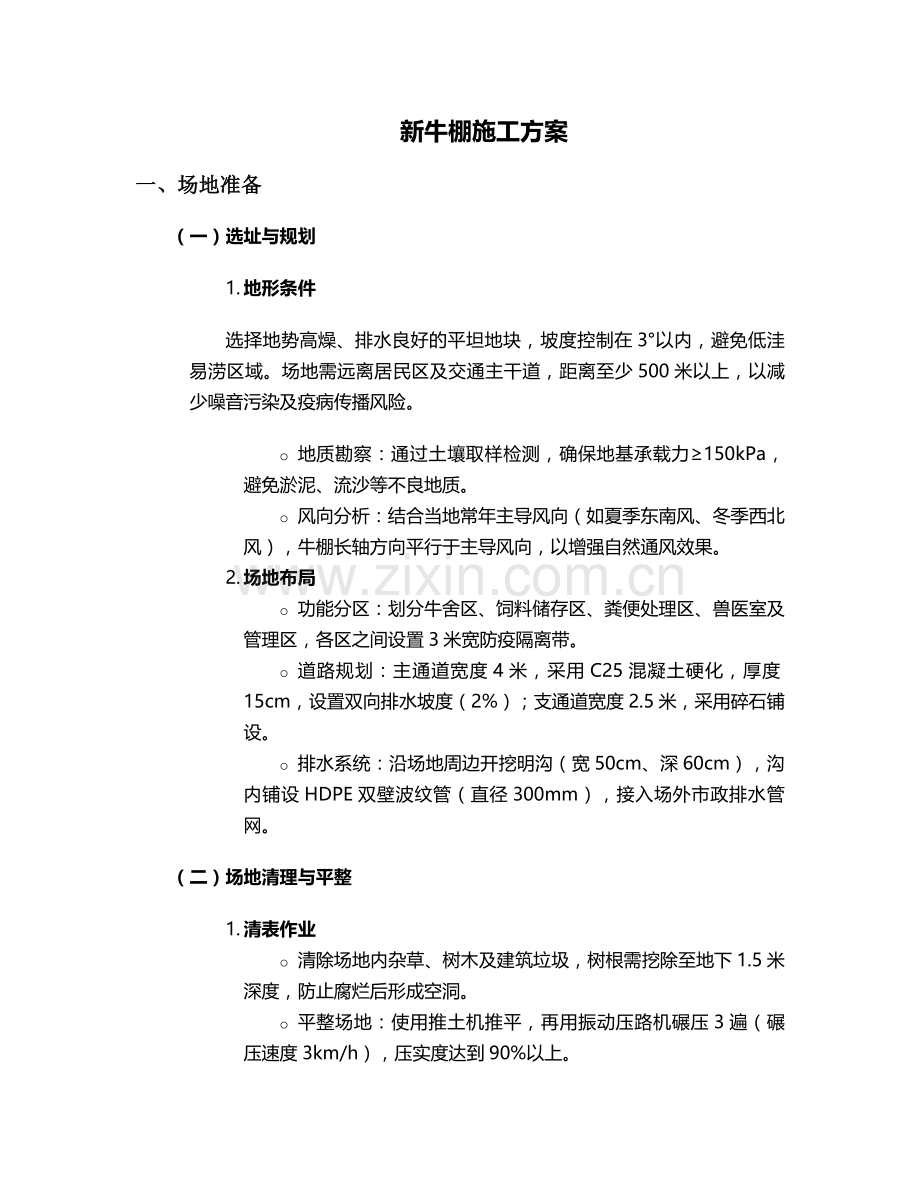

新牛棚施工方案
一、场地准备
（一）选址与规划
1. 地形条件
选择地势高燥、排水良好的平坦地块，坡度控制在3°以内，避免低洼易涝区域。场地需远离居民区及交通主干道，距离至少500米以上，以减少噪音污染及疫病传播风险。
o 地质勘察：通过土壤取样检测，确保地基承载力≥150kPa，避免淤泥、流沙等不良地质。
o 风向分析：结合当地常年主导风向（如夏季东南风、冬季西北风），牛棚长轴方向平行于主导风向，以增强自然通风效果。
2. 场地布局
o 功能分区：划分牛舍区、饲料储存区、粪便处理区、兽医室及管理区，各区之间设置3米宽防疫隔离带。
o 道路规划：主通道宽度4米，采用C25混凝土硬化，厚度15cm，设置双向排水坡度（2%）；支通道宽度2.5米，采用碎石铺设。
o 排水系统：沿场地周边开挖明沟（宽50cm、深60cm），沟内铺设HDPE双壁波纹管（直径300mm），接入场外市政排水管网。
（二）场地清理与平整
1. 清表作业
o 清除场地内杂草、树木及建筑垃圾，树根需挖除至地下1.5米深度，防止腐烂后形成空洞。
o 平整场地：使用推土机推平，再用振动压路机碾压3遍（碾压速度3km/h），压实度达到90%以上。
2. 地基处理
o 软弱地基处理：对局部承载力不足区域，采用换填法处理，换填材料为级配砂石（厚度80cm），分层碾压（每层20cm）。
o 地基排水：在牛舍基础两侧设置盲沟（宽30cm、深40cm），内填碎石及透水土工布，接入场地排水系统。
二、结构设计
（一）牛舍主体结构
1. 建筑参数
o 牛舍类型：采用双坡式钢结构轻体房，跨度15米，檐高4.5米，脊高6.5米，单栋长度50米，可容纳肉牛100头。
o 开间与进深：开间尺寸6米，进深15米，每间设置4个牛栏（每个牛栏面积12㎡）。
o 屋顶设计：坡度1:3，采用彩钢板（厚度0.5mm，镀铝锌层150g/㎡），下设50mm厚离心玻璃棉保温层，屋面设置通风气楼（每10米1个，尺寸1.5m×2m）。
2. 基础设计
o 基础类型：采用钢筋混凝土条形基础，截面尺寸为600mm（宽）×800mm（高），混凝土强度等级C30，配置HRB400钢筋（纵向主筋Φ12@150，箍筋Φ8@200）。
o 地梁设计：基础顶部设置地梁（截面300mm×500mm），主筋4Φ16，箍筋Φ8@200，与基础整体浇筑。
（二）辅助结构
1. 牛栏设计
o 材质：采用热镀锌钢管（Φ50mm，壁厚3mm）焊接而成，栏杆间距15cm，高度1.2米，底部设置20cm高挡墙（C20混凝土浇筑）。
o 隔栏：每间牛栏设置可翻转式隔栏，采用10mm厚钢板制作，通过液压杆控制翻转角度（0-90°）。
2. 青贮池
o 位置：位于牛舍西侧，距离牛舍10米，采用半地下式结构（地上高度2米，地下深度3米），长20米、宽5米，墙体为M10水泥砂浆砌筑240mm厚砖墙，内壁抹20mm厚聚合物防水砂浆。
三、材料选择
（一）主体结构材料
1. 钢材
o 钢柱：采用H型钢（HM300×200×8×12），材质Q355B，表面涂刷环氧富锌底漆（干膜厚度80μm）及氯化橡胶面漆（干膜厚度60μm）。
o 钢梁：采用H型钢（HN250×125×6×9），材质Q355B，焊接采用E5015焊条，焊缝等级二级。
o 檩条：采用C型钢（C160×60×20×2.5），间距1.5米，材质Q235B。
2. 围护材料
o 墙体：外侧为0.3mm厚彩钢板，内侧为0.2mm厚镀锌钢板，中间填充100mm厚岩棉保温层（导热系数λ≤0.04W/(m·K)）。
o 门窗：牛舍大门采用双开钢制保温门（尺寸2.5m×3m），窗户为塑钢推拉窗（尺寸1.5m×1.2m），玻璃厚度5mm（双层中空）。
（二）地面与围栏材料
1. 牛舍地面
o 材料：采用“混凝土+防滑地砖”复合地面，基层为C30混凝土（厚度12cm），表面铺设2cm厚环氧树脂防滑地砖（抗压强度≥60MPa）。
o 排水坡度：地面向排水沟方向设置1.5%坡度，排水沟宽20cm、深15cm，沟内铺设格栅盖板（材质玻璃钢，承重≥500kg/m²）。
2. 围栏材料
o 牛栏围栏：采用热镀锌钢管（Φ50mm×3mm），表面喷涂聚氯乙烯（PVC）涂层（厚度0.8mm），颜色为草绿色。
o 隔离栏杆：管理区与牛舍之间设置1.8米高铁丝网围栏（网孔5cm×5cm），立柱间距2米（混凝土预制柱，尺寸15cm×15cm×250cm）。
四、施工流程
（一）基础工程施工
1. 测量放线
o 采用全站仪定位，放出牛舍轴线及基础边线，设置控制桩（采用Φ100mm×1500mm木桩，混凝土固定），误差控制在±5mm以内。
o 基坑开挖：使用反铲挖掘机开挖，深度80cm，边坡坡度1:0.5，基底预留30cm人工清理层。
2. 钢筋绑扎与模板安装
o 钢筋绑扎：按设计图纸绑扎基础钢筋，主筋保护层厚度40mm，绑扎采用20#火烧丝（间距20cm），交叉点全部绑扎。
o 模板安装：采用18mm厚多层板，背楞为50mm×100mm方木（间距30cm），外侧设置钢管支撑（间距1.2米），模板接缝处粘贴海绵条防止漏浆。
3. 混凝土浇筑
o 浇筑顺序：从基础一端向另一端连续浇筑，采用商品混凝土（C30，坍落度180±20mm），使用插入式振捣器振捣（振捣间距50cm，时间20-30秒）。
o 养护：浇筑完成后覆盖薄膜保湿，养护期不少于14天，每日浇水次数≥3次（温度≥5℃）。
（二）钢结构安装
1. 钢柱安装
o 吊装准备：钢柱在工厂预制，现场拼装（采用高强螺栓连接，扭矩系数0.13-0.15），吊装采用25t汽车吊（吊点设置在柱顶1/3处）。
o 校正固定：使用全站仪校正垂直度（偏差≤H/1000，且≤15mm），临时固定后焊接柱脚锚栓（材质Q235，直径20mm）。
2. 钢梁与檩条安装
o 钢梁吊装：采用两点吊装法，吊装后与钢柱采用螺栓连接（M20高强螺栓，预紧扭矩350N·m），安装后检查挠度（允许偏差≤L/2000）。
o 檩条安装：从屋脊向两侧安装，檩条与钢梁采用自攻螺钉连接（间距30cm），每根檩条两端各设置1个抗风拉条（Φ12mm圆钢）。
（三）围护结构施工
1. 屋面系统安装
o 屋面板安装：从屋檐向屋脊方向铺设，板与板搭接长度150mm，采用自攻螺钉固定（间距20cm），螺钉处设置防水胶垫（直径15mm）。
o 保温层铺设：在檩条之间填充离心玻璃棉，铺设时横向搭接10cm，纵向搭接15cm，外层覆盖防水透气膜。
2. 墙体安装
o 墙面板安装：先安装内侧钢板，再填充岩棉保温层，最后安装外侧彩钢板，板缝处打硅酮密封胶（宽度5mm）。
o 门窗安装：门窗框与墙体之间采用聚氨酯发泡剂填充，外侧打防水胶，安装后检查开启灵活性（开关力≤50N）。
五、设备安装
（一）饲喂设备
1. 自动喂料系统
o 设备组成：包括料仓（容积5m³）、螺旋输送机（管径200mm，输送量3t/h）、喂料小车（行走速度0.5m/s）及定量下料器。
o 安装要求：料仓支架采用∠50×5角钢焊接，与地面固定（膨胀螺栓M12×150）；输送机水平安装，坡度≤5°，与喂料小车轨道中心线偏差≤3mm。
2. 饮水设备
o 设备选型：采用自动恒温饮水槽（不锈钢材质，尺寸1.2m×0.4m×0.5m），每个牛栏设置1个，水温控制在15-25℃（电加热功率1.5kW）。
o 管道安装：主管道采用PPR管（直径50mm，压力等级1.6MPa），支管道采用PE管（直径32mm），管道埋深80cm（防冻要求），安装后进行水压试验（试验压力1.0MPa，保压30分钟无泄漏）。
（二）通风与温控设备
1. 通风系统
o 风机安装：在牛舍两侧墙下部安装轴流风机（型号SF-5，风量15000m³/h），间距5米，风机与墙面之间采用橡胶垫密封，防止振动噪音。
o 湿帘系统：在风机对面墙设置湿帘（厚度15cm，面积2m×1.5m），配套水泵（流量2m³/h）及水循环系统，湿帘与风机联动控制（温差≥5℃时启动）。
2. 温控设备
o 供暖系统：采用燃气热风炉（功率30kW），热风管采用镀锌钢板（厚度0.6mm），管径300mm，出风口设置在牛栏上方（距离地面2.5米）。
o 降温系统：夏季高温时启用喷雾降温装置（喷嘴直径0.5mm，工作压力0.3MPa），每10平方米设置1个喷嘴，喷雾时间间隔15分钟（每次喷雾30秒）。
（三）粪污处理设备
1. 清粪设备
o 设备选型：采用刮板清粪机（链条式，刮板宽度2米，运行速度0.8m/s），沿牛舍地面设置导轨（材质20#槽钢），刮板与地面间隙≤5mm。
o 控制系统：设置定时清粪模式（每日3次，分别为6:00、14:00、22:00），同时具备手动紧急停止功能。
2. 粪污发酵设备
o 发酵池：采用地上式钢筋混凝土结构（尺寸10m×5m×3m），安装搅拌装置（功率5.5kW，转速15r/min），池顶覆盖保温盖板（厚度10cm，聚氨酯保温）。
o 沼气回收：发酵池顶部设置沼气收集管（直径200mm），接入沼气储罐（容积50m³），用于热风炉燃料。
六、质量控制
（一）材料质量控制
1. 进场检验
o 钢材：每批钢材需提供出厂合格证及力学性能检测报告，进场后抽样送检（拉伸、弯曲试验），合格后方可使用。
o 防水材料：卷材防水层需检测耐热度（≥80℃，无流淌）、拉力（≥800N/50mm）及不透水性（0.3MPa，30min无渗漏）。
2. 材料储存
o 水泥：存放于防雨棚内，离地30cm架空，堆放高度≤10袋，不同批号分开存放，出厂超过3个月需重新检测强度。
o 钢筋：分类码放，设置标识牌（规格、型号、数量），表面涂刷防锈剂（雨季每周涂刷1次）。
（二）施工过程控制
1. 测量控制
o 定期复核控制桩（每7天1次），使用水准仪测量标高（允许偏差±10mm），全站仪测量轴线（允许偏差±3mm）。
o 钢结构安装：柱垂直度偏差≤H/1000（H为柱高），钢梁挠度≤L/2000（L为梁跨度），高强螺栓终拧扭矩偏差±10%。
2. 混凝土工程
o 配合比控制：严格按实验室配合比（水泥:砂:石:水=1:1.8:3.5:0.5）搅拌，每盘混凝土搅拌时间≥90秒。
o 试块检测：每100m³混凝土制作3组试块（1组标养、2组同条件养护），28天抗压强度需≥设计值的115%。
（三）验收标准
1. 分项工程验收
o 基础工程：混凝土表面平整度≤8mm/2m，轴线位移≤10mm，截面尺寸偏差±5mm。
o 钢结构工程：焊缝外观无气孔、夹渣，咬边深度≤0.5mm，涂层厚度偏差±10μm。
2. 竣工验收
o 功能测试：通风系统换气次数≥6次/h，温控系统温度波动范围±2℃，饮水系统流量≥0.5L/s。
o 观感质量：墙面平整（偏差≤4mm/2m），屋面无积水，门窗开启灵活，地面无裂缝（宽度≤0.2mm）。
七、安全措施
（一）施工安全管理
1. 安全教育培训
o 岗前培训：对施工人员进行三级安全教育（公司、项目部、班组），培训内容包括高空作业、临时用电、机械操作等，考核合格后方可上岗。
o 技术交底：每个分项工程施工前，由技术负责人进行书面交底，签字确认后存档。
2. 防护设施
o 高空作业：设置临边防护栏杆（高度1.2米，横杆间距0.6米），脚手板采用木脚手板（厚度5cm，宽度20cm），两端用12#铁丝固定。
o 临时用电：采用TN-S接零保护系统，配电箱安装漏电保护器（动作电流≤30mA，动作时间≤0.1s），电缆架空高度≥2.5米（过道处≥5米）。
（二）消防安全措施
1. 消防设施
o 施工现场每50㎡设置1组灭火器（2具4kg干粉灭火器），仓库及宿舍区设置消防沙池（容积2m³）及消防水桶（容量50L）。
o 动火作业：办理动火许可证，作业点配备灭火器材，清理周围可燃物（半径5米），设专人监护（作业后1小时方可离开）。
2. 应急管理
o 应急预案：编制触电、火灾、高处坠落等应急预案，每月组织1次应急演练，演练记录存档。
o 急救设备：现场设置急救箱（配备止血带、绷带、消毒用品等），距离最近医院车程≤30分钟，联系电话张贴于现场明显位置。
（三）环保措施
1. 扬尘控制
o 施工现场出入口设置洗车平台（尺寸3m×6m），配备高压水枪及三级沉淀池，车辆出场前冲洗轮胎（污泥厚度≤5mm）。
o 裸露场地覆盖：未施工区域采用防尘网（2000目）覆盖，定期洒水降尘（每日不少于3次，PM10浓度≤0.5mg/m³）。
2. 噪声控制
o 施工时间：昼间（6:00-22:00）噪声≤70dB，夜间禁止施工（特殊情况需办理夜间施工许可）。
o 设备降噪：破碎机、电锯等设备设置隔音罩，基础安装减震垫（厚度10cm），噪声超标时停止作业并整改。
八、施工进度计划
施工阶段
工期（天）
主要工作内容
负责人
场地准备
15
清表、平整、地基处理
张工
基础工程
20
放线、开挖、钢筋绑扎、混凝土浇筑
李工
钢结构安装
18
钢柱、钢梁、檩条安装
王工
围护结构施工
12
屋面、墙面、门窗安装
赵工
设备安装
25
饲喂、通风、粪污处理设备安装
刘工
调试与验收
10
系统调试、分项验收、竣工验收
孙工
总工期
100
——
——
九、验收标准与流程
（一）验收标准
1. 结构安全
o 钢结构承载力：通过荷载试验（施加1.2倍设计荷载，持荷1小时，残余变形≤L/2000）。
o 基础沉降：观测3个月，月沉降量≤2mm，总沉降量≤50mm。
2. 使用功能
o 通风效果：夏季舍内温度≤室外温度+3℃，冬季≥10℃，氨气浓度≤15ppm。
o 设备运行：所有设备连续运行72小时无故障，噪声≤65dB（距设备1米处）。
（二）验收流程
1. 分项验收
o 施工单位自检合格后，向监理单位提交验收申请，监理工程师组织验收（需提供隐蔽工程记录、试验报告等资料）。
2. 竣工验收
o 由建设单位组织设计、施工、监理及畜牧部门进行联合验收，验收合格后签署《工程竣工验收证书》，方可投入使用。
本方案通过标准化设计、精细化施工及严格的质量控制，确保新牛棚达到“安全可靠、经济适用、环保高效”的目标，可满足100头肉牛的规模化养殖需求，为后期养殖效益提升奠定基础。
