新塘防水施工方案.doc

新塘地区建筑防水施工综合技术方案
一、工程概况
本工程位于广州市增城区新塘镇核心区域，涵盖地下室、屋面、外墙及厕浴间等全区域防水施工，总防水面积约28,500平方米。项目场地北临白云山余脉，南接东江冲积平原，地质勘察显示场地土层分布为：①素填土层（厚0.5-1.2m）→②淤泥质黏土层（厚1.5-3.0m，含水量35-42%）→③中砂层（厚2.0-4.5m，渗透系数1.2×10⁻³m/s）→④强风化花岗岩层。地下水位埋深0.3-1.2m，水位年变幅1.0m，对混凝土结构在干湿交替条件下具中等腐蚀性。
气候条件属南亚热带海洋性季风气候，年均气温22℃，极端高温37.7℃，年降水量1,800-2,200mm，其中5-9月台风季降雨量占全年65%，最大小时降雨量达85mm。根据GB 55030-2022《建筑与市政工程防水通用规范》要求，地下室防水等级为一级（20年不渗漏），屋面及外墙防水等级为二级（15年不渗漏），采用"结构自防水+柔性防水+辅助防水"三道设防体系。
二、材料选择标准
（一）结构自防水材料
防水混凝土采用P.O42.5R水泥配置，抗渗等级≥P8，胶凝材料用量320-360kg/m³，水胶比≤0.55。粗骨料选用5-25mm连续级配碎石，含泥量≤1%；细骨料采用中砂，砂率35-40%。掺入6-8%UEA膨胀剂（胶凝材料重量比），补偿收缩率≥0.015%；添加聚羧酸高效减水剂（减水率≥25%）及引气剂（含气量3-5%），混凝土氯离子含量≤0.06%，碱含量≤3.0kg/m³。
（二）柔性防水材料
1. 地下室底板：1.5mm厚预铺反粘型高分子自粘胶膜防水卷材，其性能指标需满足：拉伸强度≥180N/50mm，断裂伸长率≥500%，低温弯折性-30℃无裂纹，与后浇混凝土剥离强度≥2.0N/mm（GB 45320-2025标准）。

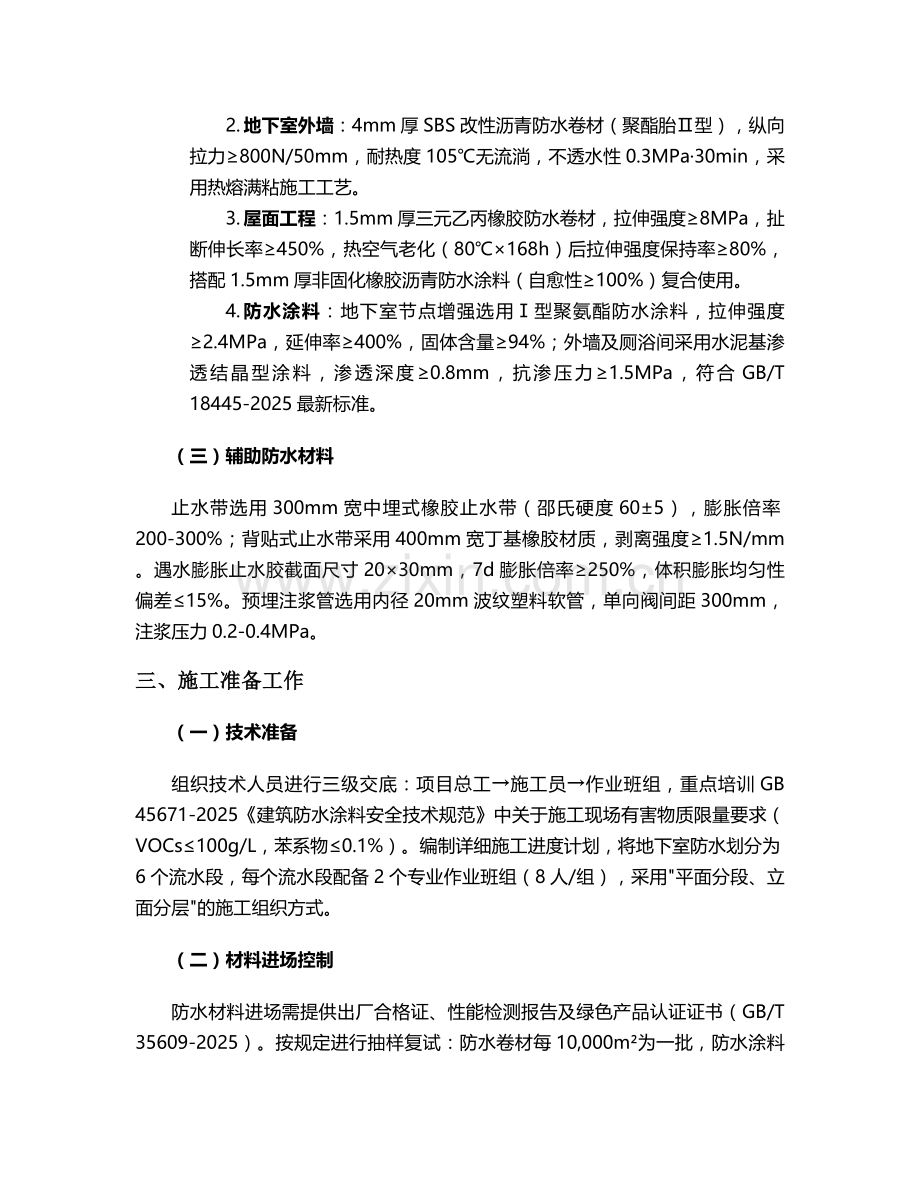

2. 地下室外墙：4mm厚SBS改性沥青防水卷材（聚酯胎Ⅱ型），纵向拉力≥800N/50mm，耐热度105℃无流淌，不透水性0.3MPa·30min，采用热熔满粘施工工艺。
3. 屋面工程：1.5mm厚三元乙丙橡胶防水卷材，拉伸强度≥8MPa，扯断伸长率≥450%，热空气老化（80℃×168h）后拉伸强度保持率≥80%，搭配1.5mm厚非固化橡胶沥青防水涂料（自愈性≥100%）复合使用。
4. 防水涂料：地下室节点增强选用Ⅰ型聚氨酯防水涂料，拉伸强度≥2.4MPa，延伸率≥400%，固体含量≥94%；外墙及厕浴间采用水泥基渗透结晶型涂料，渗透深度≥0.8mm，抗渗压力≥1.5MPa，符合GB/T 18445-2025最新标准。
（三）辅助防水材料
止水带选用300mm宽中埋式橡胶止水带（邵氏硬度60±5），膨胀倍率200-300%；背贴式止水带采用400mm宽丁基橡胶材质，剥离强度≥1.5N/mm。遇水膨胀止水胶截面尺寸20×30mm，7d膨胀倍率≥250%，体积膨胀均匀性偏差≤15%。预埋注浆管选用内径20mm波纹塑料软管，单向阀间距300mm，注浆压力0.2-0.4MPa。
三、施工准备工作
（一）技术准备
组织技术人员进行三级交底：项目总工→施工员→作业班组，重点培训GB 45671-2025《建筑防水涂料安全技术规范》中关于施工现场有害物质限量要求（VOCs≤100g/L，苯系物≤0.1%）。编制详细施工进度计划，将地下室防水划分为6个流水段，每个流水段配备2个专业作业班组（8人/组），采用"平面分段、立面分层"的施工组织方式。
（二）材料进场控制
防水材料进场需提供出厂合格证、性能检测报告及绿色产品认证证书（GB/T 35609-2025）。按规定进行抽样复试：防水卷材每10,000m²为一批，防水涂料每50t为一批，止水带每2,000m为一批。检测项目包括：卷材的拉伸性能、耐候性、不透水性；涂料的VOC含量、实干时间、粘结强度等关键指标，复试合格后方可使用。
材料存储应符合：卷材直立码放于通风干燥仓库，高度≤2层，与火源保持≥5m距离；涂料密封存放于5-35℃环境，避免阳光直射。建立材料可追溯系统，每批材料粘贴二维码标识，记录生产厂家、生产日期、批次、检测报告等信息。
（三）基层处理要求
混凝土基层表面平整度用2m靠尺检查，空隙≤5mm；采用混凝土打磨机（功率5.5kW）处理浮浆，高压吹风机（风压≥0.5MPa）清理灰尘，表面含水率控制：卷材施工基面≤9%（采用塑料薄膜覆盖法检测），涂料施工基面≤12%。阴阳角部位做成R=50mm圆弧或45°（135°）坡角，用1:2.5聚合物水泥砂浆抹弧，圆弧半径偏差≤5mm。
特殊部位处理：施工缝凿除表面浮浆至露出石子，涂刷水泥基渗透结晶型涂料（用量1.5kg/m²）；穿墙管根部剔凿20×20mm凹槽，用高压水冲洗干净；桩头部位采用机械凿毛至密实混凝土，涂刷2mm厚水泥基渗透结晶型涂料，范围超出桩边200mm。
四、主要施工流程
（一）地下室底板防水施工
1. 施工顺序：垫层施工→基层处理→涂刷基层处理剂→细部增强处理→铺贴防水卷材→卷材接缝处理→验收→保护层施工。
2. 关键工序：
o 基层处理剂采用专用水泥基渗透结晶型底漆，用量0.2kg/m²，采用长柄滚刷均匀涂刷，干燥时间≥4h（环境温度25℃时）。
o 细部增强处理：阴阳角、桩头、后浇带等部位加铺1.5mm厚卷材附加层，宽度500mm，阴阳角附加层采用满粘法，桩头部位做成放射状铺贴。
o 卷材铺贴采用预铺反粘法，空铺于垫层上，相邻卷材搭接宽度80mm（长向）和100mm（短向），搭接缝采用热风焊接（温度180-220℃，速度1-1.5m/min），焊接缝宽度≥10mm，用真空检测法（负压≥25kPa）检测焊接质量。
o 保护层采用50mm厚C20细石混凝土，内配Φ6@200双向钢筋网，分仓浇筑（每仓≤36m²），设20mm宽分格缝，缝内填嵌聚氨酯密封胶。
（二）地下室外墙防水施工
1. 施工顺序：结构墙体清理→基层修补→涂刷基层处理剂→铺贴防水卷材→接缝处理→涂刷防水涂料→验收→保护层施工。
2. 关键工序：
o 基层修补：混凝土表面蜂窝、麻面采用1:2聚合物水泥砂浆修补，深度≥5mm的缺陷需分层修补（每层厚度≤10mm），修补后养护≥7d。
o 卷材铺贴采用外贴法，先平面后立面，自下而上螺旋式铺贴，热熔喷枪距离卷材50-80mm匀速移动（速度0.5-0.8m/s），确保卷材热熔胶熔融呈光亮黑色。卷材长边搭接100mm，短边搭接150mm，搭接缝用铁抹子压实，溢出的热熔胶应刮平封边。
o 卷材表面涂刷1.5mm厚聚氨酯防水涂料（Ⅰ型），分3遍成活（每遍厚度0.5mm），第一遍干燥≥6h（25℃）后涂刷第二遍，方向与前一遍垂直，最后一遍涂刷后撒布细砂（粒径0.3-0.5mm）做界面处理。
o 保护层采用40mm厚挤塑聚苯板（密度≥32kg/m³），采用点粘法固定（粘结面积≥30%），板缝宽度≤2mm，填嵌聚氨酯密封胶，外用金属托架（间距≤1.5m）固定。
（三）屋面防水施工
1. 施工顺序：结构层清理→找坡层施工→找平层施工→涂刷基层处理剂→铺贴防水卷材→涂膜防水层→隔离层→保护层施工。
2. 关键工序：
o 找坡层采用1:8水泥膨胀珍珠岩，坡度2%（天沟≥5%），最薄处30mm厚，分仓浇筑（≤6m×6m），用2m靠尺刮平，表面压实。
o 找平层为20mm厚1:3水泥砂浆（掺5%防水剂），表面压光，设分格缝（间距≤6m），缝宽20mm，内嵌聚乙烯泡沫棒（直径25mm）及密封胶。
o 卷材铺贴采用满粘法，三元乙丙卷材搭接宽度100mm，采用专用氯丁橡胶胶粘剂（用量0.4kg/m²），涂刷后晾置15-20min（以指触不粘手为准），用20kg重钢辊（宽度600mm）往返碾压3次。
o 涂膜防水层在卷材表面涂刷2mm厚水泥基渗透结晶型涂料，分2-3遍涂刷，第一遍横向涂刷，第二遍纵向涂刷，每遍用量1.0kg/m²，养护采用喷雾保湿（湿度≥80%），养护时间≥72h。
五、细部构造施工
（一）施工缝处理
水平施工缝留设在高出底板表面≥300mm的墙体上，设置3mm×300mm止水钢板（Q235材质），钢板搭接长度≥100mm，双面焊接（焊缝高度≥3mm），钢板中心线与施工缝中心线偏差≤5mm。施工缝表面凿毛后，涂刷水泥基渗透结晶型涂料（宽度500mm，用量1.2kg/m²），新浇混凝土前铺50mm厚与混凝土同配比的水泥砂浆（掺8%膨胀剂）。
垂直施工缝设置中埋式止水带（300mm宽）+遇水膨胀止水胶（20×20mm），止水带采用钢筋卡固定（间距≤500mm），不得穿孔固定，缝两侧200mm范围涂刷2mm厚水泥基渗透结晶型涂料。遇水膨胀止水胶采用专用注射枪嵌填，压实后表面覆盖隔离膜，固化时间≥7d（环境温度25℃时）。
（二）后浇带处理
超前止水后浇带设置外贴式止水带（400mm宽）+中埋式止水带（300mm宽）+预埋注浆管（内径20mm）三重防水构造。后浇带两侧浇筑补偿收缩混凝土（膨胀率≥0.02%），保留时间≥42d（根据主体结构沉降观测数据确定），采用微膨胀混凝土浇筑（强度等级比两侧提高一级），掺入聚丙烯纤维（0.9kg/m³）。
注浆管在混凝土达到设计强度70%后进行注浆，采用水泥-水玻璃双液浆（水灰比1:1，水玻璃浓度35Be'），注浆压力0.2-0.4MPa，单孔注浆量≥0.5m³，结束标准为：注浆压力稳定10min或吸浆量≤1L/min。后浇加强带带宽800mm，设置Φ10@150双层钢筋网片，采用快易收口网分隔，混凝土浇筑后蓄水养护≥28d。
（三）穿墙管处理
柔性穿墙管采用"套管+止水环+密封材料"构造，套管为Φ159×4mm无缝钢管，外壁焊接3mm厚止水环（宽度100mm，满焊），套管与管道之间填塞沥青麻丝，两端用遇水膨胀止水胶（20×20mm）密封，管道与套管间隙采用聚氨酯发泡剂填充（膨胀倍率≥250%）。
刚性穿墙管预埋防水钢套管（长度=墙厚+300mm），管根部位做成R=50mm圆弧，涂刷2mm厚水泥基渗透结晶型涂料（范围200mm），套管与混凝土之间采用满焊连接，管道安装后两端用膨胀防火密封胶封堵（膨胀倍率≥200%）。
（四）变形缝处理
中埋式止水带中心线与变形缝中心线重合（偏差≤3mm），采用专用夹具固定（间距≤500mm），止水带接头采用热硫化焊接（温度140-160℃，压力0.3MPa），焊接强度≥母材强度的80%。缝口采用可卸式止水带覆盖（宽度500mm），表面涂刷2mm厚聚氨酯防水涂料（延伸率≥300%），变形缝两侧各200mm范围铺设50mm厚聚乙烯泡沫塑料缓冲层。
六、质量控制措施
（一）材料质量控制
建立材料进场验收"三检制"：自检（材料员检查外观、规格、合格证）→互检（技术员核对检测报告、批次信息）→专检（质检员按规定抽样送检）。防水材料抽样频率：防水卷材每10,000m²为一批（不足按一批计），防水涂料每50t为一批，止水带每2,000m为一批，检测项目包括：
· 卷材：拉伸性能、耐热度、不透水性、低温弯折性、接缝剥离强度；
· 涂料：拉伸强度、断裂伸长率、固体含量、VOCs含量、低温稳定性；
· 止水带：拉伸强度、扯断伸长率、撕裂强度、压缩永久变形。
（二）施工过程控制
实行"样板引路"制度，每个分项工程开工前制作10m²样板区，经监理、建设单位验收合格后方可大面积施工。施工过程中设置质量控制点：
1. 防水混凝土：坍落度控制180±20mm（泵送），入模温度≤30℃，分层浇筑（厚度≤500mm），振捣采用Φ50插入式振捣棒（振捣时间15-30s），表面二次抹压（初凝前和终凝前各一次），养护采用覆盖薄膜+洒水养护（养护时间≥14d）。
2. 卷材施工：搭接缝宽度偏差≤-5mm，焊接缝无虚焊、漏焊，采用剥离试验（每500m²取1处）检测粘结强度；采用雨后或淋水试验（持续2h）检查防水层完整性。
3. 涂料施工：湿膜厚度采用梳齿式测厚仪检测（每100m²不少于3点），干膜厚度采用超声波测厚仪检测，最小厚度≥设计厚度的80%，平均厚度≥设计厚度。
（三）验收标准
1. 隐蔽工程验收：基层处理、附加层施工、接缝处理等隐蔽部位需留存影像资料（高清照片+视频），验收记录需包含：部位、日期、施工人员、检查项目、检测数据、验收结论等信息。
2. 性能检测：地下室防水工程完工后进行闭水试验（水位高于底板300mm，持续7d），渗漏点≤0.1处/100m²；屋面工程进行淋水试验（持续2h）或雨后观察（连续3d），无渗漏；外墙采用喷水试验（压力0.3MPa，距离500mm，每面墙喷15min），检查内表面无湿渍。
3. 资料归档：防水工程技术资料应包含：材料出厂合格证及检测报告、施工方案、技术交底记录、隐蔽工程验收记录、试验记录、质量评定表等，按《建筑工程资料管理规程》要求组卷归档。
七、安全与环保措施
（一）安全防护
施工现场设置明显安全警示标志（如"必须佩戴安全帽""禁止烟火"等），高空作业（≥2m）搭设操作平台（宽度≥0.8m），设置1.2m高防护栏杆，操作人员系挂安全带（双钩式）。热熔施工区域配备ABC干粉灭火器（每50m²不少于2具），动火作业办理动火许可证，设专人监火。
（二）环保措施
施工现场设置封闭式材料仓库，防止扬尘污染；防水涂料搅拌在封闭容器内进行，采用高压无气喷涂机（工作压力15-20MPa）减少VOCs排放；施工废料分类存放（可回收/危险废物），废卷材、废涂料桶等危险废物交由有资质单位处置。
根据GB/T 35609-2025《绿色产品评价 防水与密封材料》要求，优先选用绿色建材认证产品，其碳足迹≤30kgCO₂/m²，有害物质限量符合：甲醛≤0.1mg/m³，苯系物≤0.05mg/m³，可溶性重金属（铅、镉、铬、汞）总量≤100mg/kg。
八、成品保护
1. 防水层施工完成后应及时铺设保护层，保护层未达到强度前禁止人员踩踏或堆放材料（允许荷载≤0.5kN/m²）。
2. 后续工序施工时，应在防水层表面铺设木脚手板（厚度≥50mm），施工机械需设置垫板（面积≥0.5m²），禁止在防水层上拖曳重物。
3. 管道安装时，采用冲击钻钻孔（孔径≤10mm），严禁使用大锤凿孔；安装完成后，管根部位采用密封胶封闭，周边涂刷2mm厚防水涂料加强。
4. 雨季施工时，已施工未验收的防水层应采用塑料薄膜覆盖（搭接宽度≥200mm），设置排水沟（坡度≥3%）和集水井（每100m²设1个），及时排除积水。
本方案严格遵循GB 45671-2025《建筑防水涂料安全技术规范》、GB/T 35609-2025《绿色产品评价 防水与密封材料》等最新标准要求，结合新塘地区气候地质特点，通过材料优选、工艺优化和过程管控，确保防水工程质量达到设计使用年限。施工过程中应根据现场实际情况动态调整技术参数，重要变更需经设计单位确认后方可实施。
