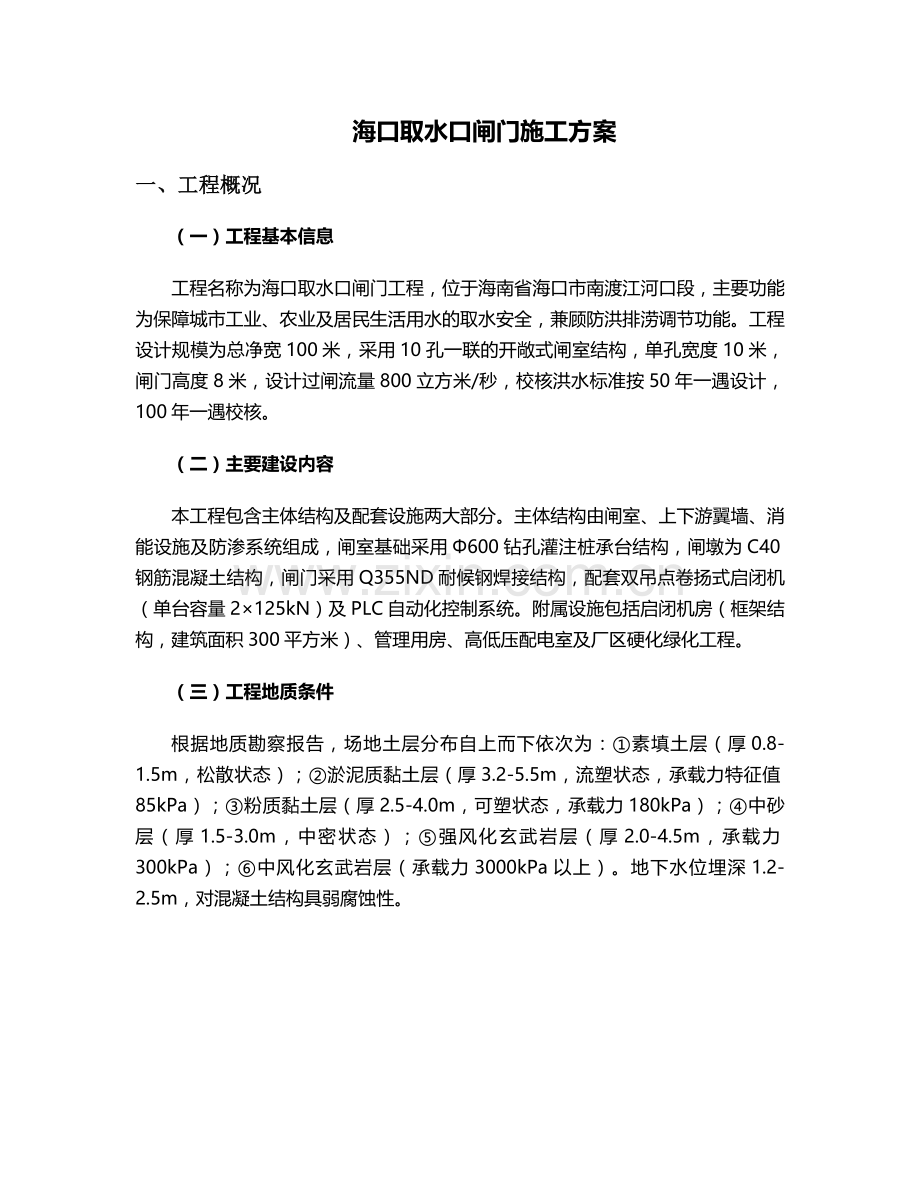

海口取水口闸门施工方案
一、工程概况
（一）工程基本信息
工程名称为海口取水口闸门工程，位于海南省海口市南渡江河口段，主要功能为保障城市工业、农业及居民生活用水的取水安全，兼顾防洪排涝调节功能。工程设计规模为总净宽100米，采用10孔一联的开敞式闸室结构，单孔宽度10米，闸门高度8米，设计过闸流量800立方米/秒，校核洪水标准按50年一遇设计，100年一遇校核。
（二）主要建设内容
本工程包含主体结构及配套设施两大部分。主体结构由闸室、上下游翼墙、消能设施及防渗系统组成，闸室基础采用Φ600钻孔灌注桩承台结构，闸墩为C40钢筋混凝土结构，闸门采用Q355ND耐候钢焊接结构，配套双吊点卷扬式启闭机（单台容量2×125kN）及PLC自动化控制系统。附属设施包括启闭机房（框架结构，建筑面积300平方米）、管理用房、高低压配电室及厂区硬化绿化工程。
（三）工程地质条件
根据地质勘察报告，场地土层分布自上而下依次为：①素填土层（厚0.8-1.5m，松散状态）；②淤泥质黏土层（厚3.2-5.5m，流塑状态，承载力特征值85kPa）；③粉质黏土层（厚2.5-4.0m，可塑状态，承载力180kPa）；④中砂层（厚1.5-3.0m，中密状态）；⑤强风化玄武岩层（厚2.0-4.5m，承载力300kPa）；⑥中风化玄武岩层（承载力3000kPa以上）。地下水位埋深1.2-2.5m，对混凝土结构具弱腐蚀性。

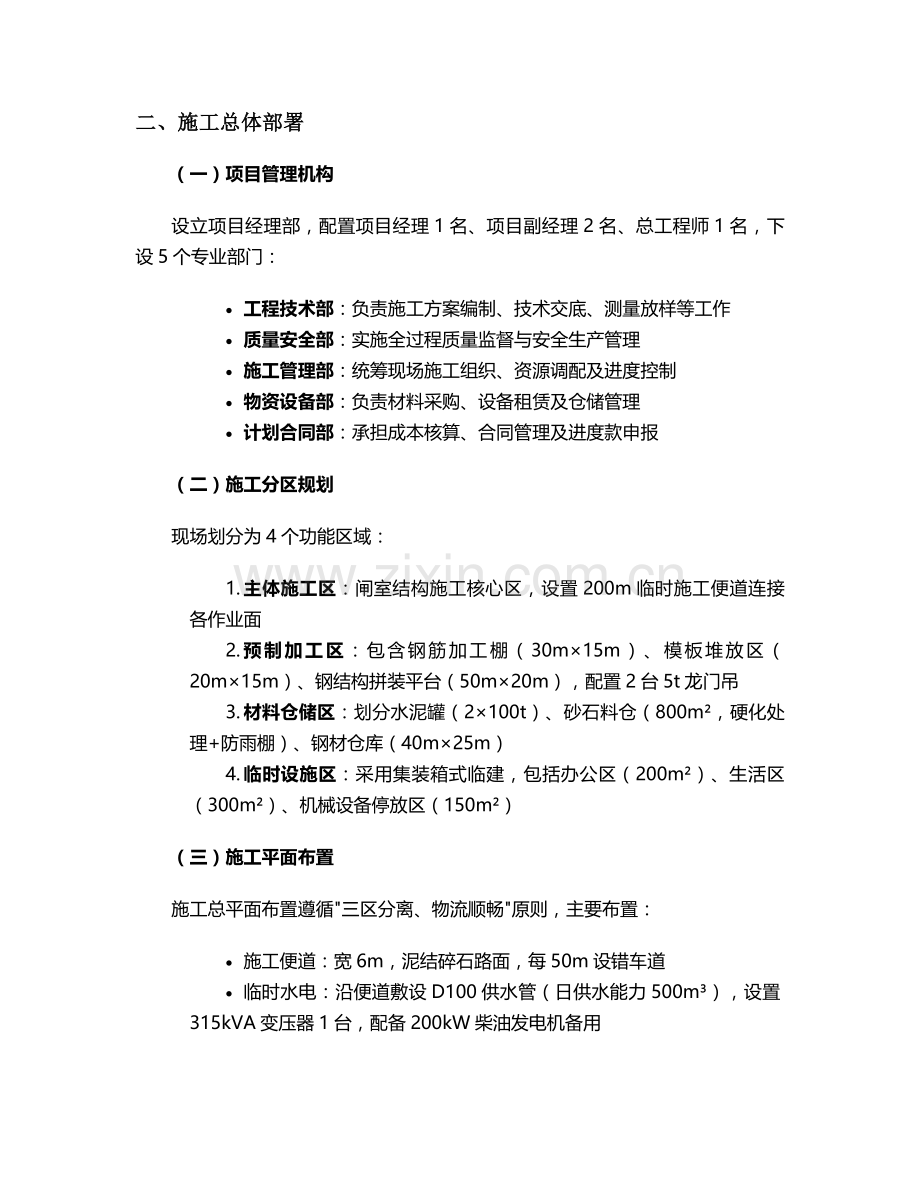

二、施工总体部署
（一）项目管理机构
设立项目经理部，配置项目经理1名、项目副经理2名、总工程师1名，下设5个专业部门：
· 工程技术部：负责施工方案编制、技术交底、测量放样等工作
· 质量安全部：实施全过程质量监督与安全生产管理
· 施工管理部：统筹现场施工组织、资源调配及进度控制
· 物资设备部：负责材料采购、设备租赁及仓储管理
· 计划合同部：承担成本核算、合同管理及进度款申报
（二）施工分区规划
现场划分为4个功能区域：
1. 主体施工区：闸室结构施工核心区，设置200m临时施工便道连接各作业面
2. 预制加工区：包含钢筋加工棚（30m×15m）、模板堆放区（20m×15m）、钢结构拼装平台（50m×20m），配置2台5t龙门吊
3. 材料仓储区：划分水泥罐（2×100t）、砂石料仓（800m²，硬化处理+防雨棚）、钢材仓库（40m×25m）
4. 临时设施区：采用集装箱式临建，包括办公区（200m²）、生活区（300m²）、机械设备停放区（150m²）
（三）施工平面布置
施工总平面布置遵循"三区分离、物流顺畅"原则，主要布置：
· 施工便道：宽6m，泥结碎石路面，每50m设错车道
· 临时水电：沿便道敷设D100供水管（日供水能力500m³），设置315kVA变压器1台，配备200kW柴油发电机备用
· 排水系统：基坑周边设截水沟（300mm×400mm），四角设集水井（1m×1m×1.5m），配置4台Φ150mm污水泵
· 消防设施：每50m设置消防栓，危险品仓库单独设置并配备干粉灭火器
三、施工准备工作
（一）技术准备
1. 图纸会审：组织各专业工程师对施工图纸进行会审，重点核查闸室结构与地质条件匹配性、金属结构安装精度要求等关键技术参数，形成图纸会审记录并经设计单位签认。
2. 施工方案编制：编制专项施工方案12项，包括围堰工程、深基坑支护、桩基施工、大体积混凝土浇筑等，其中5项需组织专家论证。
3. 测量控制网建立：采用全站仪建立三等平面控制网，布设6个永久性控制点；用水准仪建立二等高程控制网，设置4个基准点，定期进行复核。
（二）资源准备
1. 材料准备：
o 钢材：Q355ND钢板（厚度8-20mm）、HRB400E钢筋（Φ12-Φ32），进场后按批次进行力学性能检测
o 水泥：选用P.O42.5R水泥，每200t为一检验批
o 防水材料：选用400g/m²复合土工膜、遇水膨胀止水条（膨胀倍率≥250%）
2. 设备准备：
o 主要施工机械：回旋钻机4台、液压抓斗2台、汽车吊（25t/50t/200t各1台）、混凝土输送泵3台、振动碾2台
o 检测设备：全站仪、水准仪、回弹仪、钢筋扫描仪等计量器具需经法定机构校验合格
（三）现场准备
1. 场地平整：清除地表植被及障碍物，场地平整坡度控制在2‰，采用20t振动碾碾压（压实度≥90%）
2. 临时围堰：采用土石围堰结构，顶宽5m，高度7m，迎水面坡比1:2.5，背水面1:2.0，外侧铺设复合土工膜防渗，顶部设置1.2m高防浪墙
3. 基坑降水：采用轻型井点+管井联合降水系统，沿基坑周边布设3排井点管（间距1.2m），设置6口管井（Φ600mm，深15m），确保地下水位降至基底以下1m
四、关键施工技术与措施
（一）地基处理工程
1. 桩基施工：
o 闸室基础采用Φ600钻孔灌注桩，桩长28m，单桩承载力特征值2000kN，共120根
o 施工工艺：采用回旋钻机正循环成孔，泥浆护壁（比重1.15-1.25），钢筋笼分节吊装（焊接连接，单面焊10d），导管法灌注水下混凝土（坍落度180-220mm）
o 质量控制：桩位偏差≤50mm，孔深允许偏差+300mm，桩身完整性检测采用低应变法（100%检测）及钻芯法（10%抽检）
2. 地基加固：
o 上下游翼墙采用水泥土搅拌桩处理，桩径500mm，间距1.2m，梅花形布置，桩长9m，单桩承载力≥150kN
o 施工参数：水灰比0.5-0.6，提升速度0.8-1.0m/min，搅拌转速60r/min，水泥掺量15%
（二）混凝土工程
1. 配合比设计：
o 闸室底板：C35P8抗渗混凝土，掺加粉煤灰（掺量25%）、聚羧酸减水剂（掺量1.0%），初凝时间控制在6-8h
o 闸墩：C40混凝土，采用二级配骨料，砂率38%，坍落度160±20mm
o 消力池：C30F200抗冻混凝土，掺加引气剂（含气量4-6%）
2. 模板工程：
o 采用18mm厚酚醛覆膜胶合板，背楞选用100×100mm方木（间距300mm），横楞采用双Φ48×3.5mm钢管
o 对拉螺栓：闸墩采用Φ16止水螺栓（间距600×600mm），中部设置50mm×3mm止水环
o 支撑系统：采用满堂脚手架（立杆间距800×800mm，扫地杆距地200mm，步距1500mm）
3. 浇筑工艺：
o 闸室底板分3段跳仓浇筑，每段长30m，采用斜面分层法（厚度500mm），振捣采用Φ70插入式振捣器（振捣时间20-30s）
o 闸墩分4次浇筑至顶，每次浇筑高度3m，设置水平施工缝（凿毛处理+水泥基渗透结晶防水涂料）
o 养护措施：覆盖土工布洒水养护（保持湿润≥14d），夏季采用喷雾降温（表面与环境温差≤25℃）
（三）钢结构工程
1. 闸门制造：
o 面板采用Q355ND钢板（厚度16mm），主横梁为焊接H型钢（HN500×200×10×16）
o 焊接工艺：采用CO₂气体保护焊，对接焊缝进行100%UT探伤（Ⅱ级合格），角焊缝进行100%MT探伤
o 变形控制：采用胎架定位焊接，焊接顺序遵循"对称施焊、由中间向两边"原则，焊后24h内进行应力消除
2. 闸门安装：
o 吊装设备：选用200t汽车吊（主臂42m，作业半径18m，额定起重量52t）
o 安装流程：门槽清理→埋件安装（偏差≤3mm）→闸门吊装→调整定位→焊接固定→止水橡皮安装
o 精度控制：垂直度偏差≤1/1000，高程偏差≤±5mm，止水橡皮压缩量控制在2-4mm
（四）机电设备安装
1. 启闭机安装：
o 轨道安装：采用全站仪精确定位，轨距偏差≤3mm，顶面高程偏差≤5mm
o 卷扬机安装：底座调平（水平度≤0.5mm/m），齿轮啮合间隙0.25-0.4mm，制动器间隙0.5-0.7mm
o 钢丝绳缠绕：绳端固定采用楔形接头（连接强度≥95%破断力），缠绕偏差≤1°
2. 电气系统：
o PLC控制柜安装：垂直度偏差≤1.5mm/m，柜内接线牢固（线芯压接面积≥1.5倍导线截面积）
o 传感器安装：闸门开度仪（精度0.5%FS）、荷重传感器（精度1%FS），信号电缆采用屏蔽线
o 接地系统：独立接地网（接地电阻≤4Ω），设备金属外壳可靠接地（截面积≥6mm²）
五、施工进度计划
（一）关键节点控制
总工期360日历天，关键线路如下：
· 第1-30天：施工准备及临建工程
· 第31-60天：围堰填筑及基坑降水
· 第61-120天：地基处理工程（含桩基施工）
· 第121-210天：闸室混凝土结构施工
· 第211-255天：闸门及启闭设备安装
· 第256-285天：电气控制系统安装调试
· 第286-330天：附属设施及绿化工程
· 第331-360天：竣工验收及资料归档
（二）进度保障措施
1. 资源保障：
o 高峰期投入作业人员200人（其中钢筋工60人、木工80人、混凝土工40人）
o 配置2套模板体系周转使用，确保闸墩施工连续进行
o 主要材料提前15天进场，钢材储备量满足30天施工需求
2. 技术保障：
o 采用BIM技术进行进度模拟，每周召开进度分析会，偏差超3%时采取纠偏措施
o 闸门制造与土建施工并行作业（提前60天开始厂内加工）
o 雨季施工措施：配备防雨布（2000m²）、备用抽水泵（4台），混凝土浇筑前3天关注天气预报
3. 制度保障：
o 实行周进度考核与奖惩制度，关键线路工序延误超2天启动预警机制
o 建立材料供应绿色通道，确保水泥、钢筋等主要材料24小时连续供应
o 与设计单位建立联合办公室，及时解决施工图纸问题（响应时间≤24h）
六、质量安全环保控制
（一）质量管理体系
1. 原材料控制：
o 钢材、防水材料等主要材料需提供出厂合格证及复试报告，每批钢材至少抽检2个拉伸试样、2个弯曲试样
o 混凝土试块留置：标养试块每100m³一组，同条件养护试块每组3块，抗渗试块每500m³一组（6个）
o 砂石骨料每500m³检测级配、含泥量，机制砂MB值≤1.4时按石粉含量控制
2. 过程控制：
o 实行"三检制"（自检、互检、交接检），隐蔽工程验收需监理工程师签字确认
o 关键工序设置质量控制点：桩基施工（桩位、孔深、混凝土充盈系数）、闸门止水安装（压缩量、平整度）
o 采用回弹仪检测混凝土表面强度（每个构件测区≥10个），钢筋扫描仪核查保护层厚度
3. 验收标准：
o 混凝土强度合格率100%，优良率≥90%，表面平整度≤5mm/2m
o 闸门止水渗漏量≤0.1L/(m·s)，启闭设备运行平稳（噪音≤85dB）
o 电气系统模拟动作100次无故障，远程控制响应时间≤2s
（二）安全生产管理
1. 防护措施：
o 基坑周边设置1.2m高防护栏杆（刷红白警示漆，间距2m设立杆），夜间设置警示灯（每50m1盏）
o 高空作业（≥2m）设置安全网，作业人员佩戴双钩安全带，脚手架搭设后需经验收挂牌使用
o 特种作业人员持证上岗，起重机械每月进行1次专项检查（制动系统、限位装置等）
2. 应急管理：
o 编制防汛、触电、高处坠落等专项应急预案，每季度组织1次应急演练
o 现场配备急救箱（含AED除颤仪），与就近医院（距离3km）签订急救协议
o 汛期安排24小时值班，配置应急抽水泵（总排水能力1000m³/h）
3. 安全教育：
o 施工人员进场前接受三级安全教育（公司级、项目级、班组级），考核合格后方可上岗
o 每日开工前进行"三交三查"（交任务、交技术、交安全，查衣着、查三宝、查精神状态）
o 特种作业人员每两年进行1次复审，定期组织消防、触电应急演练
（三）环境保护措施
1. 污染控制：
o 施工废水经三级沉淀池处理（处理能力50m³/h），回用率≥80%
o 易扬尘材料（水泥、粉煤灰）采用密闭罐车运输，堆场设置6m高围挡+防尘网（2000目）
o 夜间施工噪声≤55dB（配备噪声监测仪实时监控），强噪声设备设置隔音棚
2. 生态保护：
o 弃渣运至指定消纳场（距离15km），严禁向河道倾倒废弃物
o 施工期设置鱼类洄游通道（宽度5m，深度2m），水生植物移植至临时培育区（面积500m²）
o 基坑排水前经水质检测（pH值6-9，SS≤100mg/L），达标后方可排放
3. 水土保持：
o 施工便道两侧设置排水沟（300mm×400mm），边坡种植固土植物（狗牙根草皮）
o 裸露场地覆盖率≥90%，临时堆土高度≤2m（边坡1:1.5），表面覆盖防尘网
o 工程完工后恢复河道原貌，厂区绿化面积≥30%，选用本地树种（椰子树、三角梅等）
七、验收与移交
（一）分部分项验收
1. 隐蔽工程验收：地基处理、钢筋工程、止水安装等隐蔽部位需留存影像资料，验收记录经五方签字确认
2. 分项工程验收：土建结构（闸室、翼墙）、金属结构（闸门、启闭机）、机电设备（电气控制、防雷接地）分别组织验收
3. 功能性试验：包括闸门无水启闭试验（全行程3次）、动水启闭试验（50%、100%设计水头各3次）、电气系统联动试验
（二）竣工资料编制
1. 技术资料：施工图纸、设计变更、技术交底记录、测量成果资料
2. 质量资料：原材料复试报告、混凝土试验记录、质量评定表、检测报告
3. 验收资料：隐蔽工程验收记录、分部分项工程验收记录、试运行记录
（三）试运行与移交
1. 连续试运行30天，每日记录闸门运行参数（启闭时间、电流、噪音）
2. 编制《闸门操作规程》《设备维护手册》，对管理单位进行技术培训（不少于3次）
3. 签署工程移交证书，提供2年质量保修期（其中主体结构保修期5年）
本方案针对海口地区高温高湿、台风多发的气候特点，以及河口段复杂水文地质条件，重点强化了围堰防渗、混凝土抗裂、钢结构防腐等关键技术措施，通过科学的施工组织和严格的过程控制，确保工程质量达到优良标准，为海口市水资源安全保障提供坚实基础。
