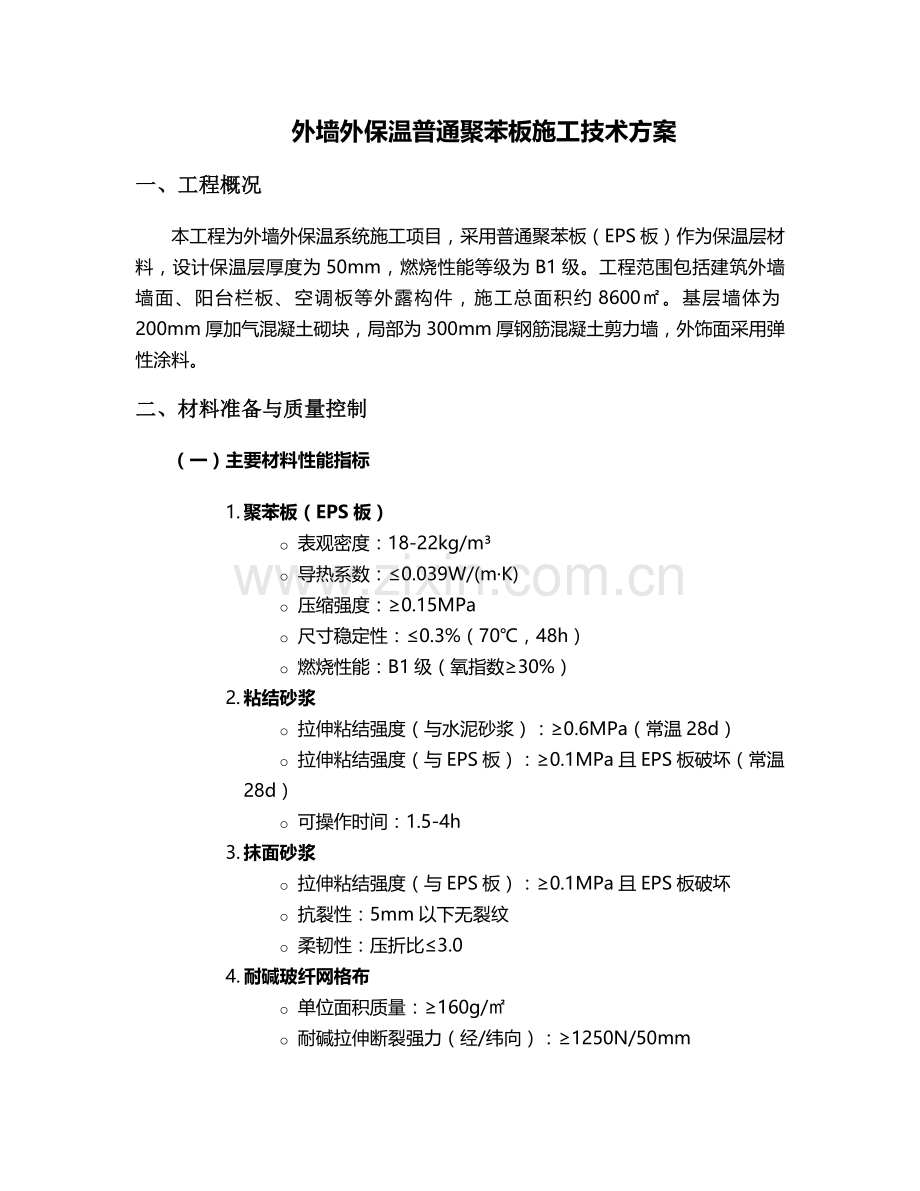

外墙外保温普通聚苯板施工技术方案
一、工程概况
本工程为外墙外保温系统施工项目，采用普通聚苯板（EPS板）作为保温层材料，设计保温层厚度为50mm，燃烧性能等级为B1级。工程范围包括建筑外墙墙面、阳台栏板、空调板等外露构件，施工总面积约8600㎡。基层墙体为200mm厚加气混凝土砌块，局部为300mm厚钢筋混凝土剪力墙，外饰面采用弹性涂料。
二、材料准备与质量控制
（一）主要材料性能指标
1. 聚苯板（EPS板）
o 表观密度：18-22kg/m³
o 导热系数：≤0.039W/(m·K)
o 压缩强度：≥0.15MPa
o 尺寸稳定性：≤0.3%（70℃，48h）
o 燃烧性能：B1级（氧指数≥30%）
2. 粘结砂浆
o 拉伸粘结强度（与水泥砂浆）：≥0.6MPa（常温28d）
o 拉伸粘结强度（与EPS板）：≥0.1MPa且EPS板破坏（常温28d）
o 可操作时间：1.5-4h
3. 抹面砂浆
o 拉伸粘结强度（与EPS板）：≥0.1MPa且EPS板破坏
o 抗裂性：5mm以下无裂纹
o 柔韧性：压折比≤3.0
4. 耐碱玻纤网格布
o 单位面积质量：≥160g/㎡
o 耐碱拉伸断裂强力（经/纬向）：≥1250N/50mm

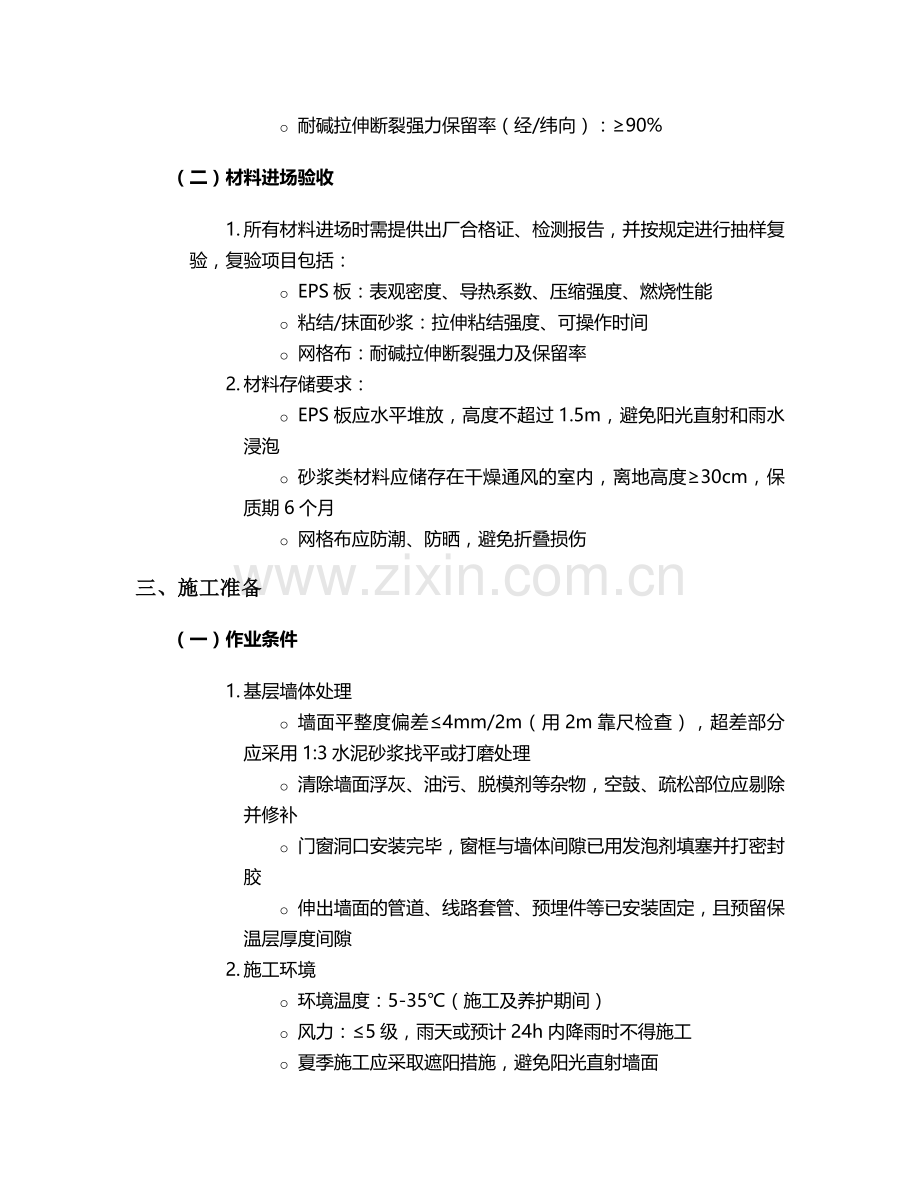

o 耐碱拉伸断裂强力保留率（经/纬向）：≥90%
（二）材料进场验收
1. 所有材料进场时需提供出厂合格证、检测报告，并按规定进行抽样复验，复验项目包括：
o EPS板：表观密度、导热系数、压缩强度、燃烧性能
o 粘结/抹面砂浆：拉伸粘结强度、可操作时间
o 网格布：耐碱拉伸断裂强力及保留率
2. 材料存储要求：
o EPS板应水平堆放，高度不超过1.5m，避免阳光直射和雨水浸泡
o 砂浆类材料应储存在干燥通风的室内，离地高度≥30cm，保质期6个月
o 网格布应防潮、防晒，避免折叠损伤
三、施工准备
（一）作业条件
1. 基层墙体处理
o 墙面平整度偏差≤4mm/2m（用2m靠尺检查），超差部分应采用1:3水泥砂浆找平或打磨处理
o 清除墙面浮灰、油污、脱模剂等杂物，空鼓、疏松部位应剔除并修补
o 门窗洞口安装完毕，窗框与墙体间隙已用发泡剂填塞并打密封胶
o 伸出墙面的管道、线路套管、预埋件等已安装固定，且预留保温层厚度间隙
2. 施工环境
o 环境温度：5-35℃（施工及养护期间）
o 风力：≤5级，雨天或预计24h内降雨时不得施工
o 夏季施工应采取遮阳措施，避免阳光直射墙面
（二）机具准备
序号
设备名称
规格型号
数量
用途说明
1
电动搅拌器
功率≥500W
3台
搅拌砂浆
2
切割锯
手持电动
5台
切割EPS板
3
抹子
不锈钢材质
20把
涂抹砂浆
4
靠尺
2m铝合金
10根
检查平整度
5
卷尺
5m/30m
8把
尺寸测量
6
冲击钻
Φ6-12mm钻头
4台
安装锚固件
7
托线板
2m
6块
控制垂直度
8
阴阳角抹子
专用
12把
处理阴阳角
（三）技术准备
1. 施工前编制专项施工方案，对操作人员进行技术交底和安全培训，考核合格后方可上岗
2. 按设计要求在墙面弹出保温层厚度控制线、门窗洞口控制线及阴阳角垂线
3. 做样板墙施工（面积≥20㎡），经监理、建设单位验收合格后作为大面积施工标准
四、主要施工流程
基层处理→测量放线→EPS板粘结→锚固件安装→抹面砂浆底层施工→铺贴网格布→抹面砂浆面层施工→饰面层施工→验收
五、关键施工工艺
（一）EPS板粘结施工
1. 粘结砂浆制备
o 配比：干粉砂浆:水=1:0.25-0.3（重量比）
o 搅拌：先加水后加砂浆，用电动搅拌器搅拌3-5min，静置5min后二次搅拌，确保无结块
o 每次搅拌量应在可操作时间内用完，已凝固的砂浆不得二次加水使用
2. EPS板切割与排版
o 按墙面尺寸排版，标准板尺寸为1200mm×600mm，非标准板宽度不宜小于100mm
o 阴阳角处应采用L型整块板切割，不得拼接，板缝距阴阳角距离≥200mm
o 门窗洞口四角处EPS板应整板切割，不得拼接，板缝距洞口四角距离≥200mm
3. 粘贴方式
o 采用点框粘法：在EPS板背面周边涂抹宽50mm、厚10mm的粘结砂浆，中间按梅花状布置直径100mm的粘结点，粘结点间距≤200mm，粘结面积≥40%
o 板端距板边≥50mm范围内不得设置粘结点，防止板边开裂
o 粘贴时应轻揉挤压EPS板，使砂浆与基层充分接触，同时用2m靠尺检查平整度，偏差≤2mm
4. 板缝处理
o 板缝宽度≤2mm，接缝应错开排列，水平缝错开距离≥200mm，垂直缝错开距离≥300mm
o 板缝间隙应用EPS板条填塞（不得用砂浆填充），填塞后打磨平整
（二）锚固件安装
1. 安装时机
o 粘结EPS板后24-48h（视气温调整），待EPS板粘结牢固后进行
o 墙面高度≥20m时必须设置锚固件，20m以下可根据设计要求设置
2. 布置要求
o 建筑首层：每㎡≥6个，梅花状布置
o 建筑2-10层：每㎡≥4个
o 10层以上：每㎡≥3个
o 阳角、门窗洞口周边200mm范围内应增设锚固件，每边≥2个
3. 施工方法
o 用冲击钻在EPS板表面钻孔，钻孔深度：基层为混凝土时≥50mm，加气混凝土时≥100mm
o 植入锚栓，锚栓圆盘直径≥50mm，进入基层深度：混凝土≥30mm，加气混凝土≥50mm
o 锚栓安装后应与EPS板表面齐平或略凹（≤1mm），不得突出
（三）抹面砂浆与网格布施工
1. 底层抹面砂浆
o 厚度2-3mm，均匀涂抹于EPS板表面，覆盖整个板面
o 砂浆应饱满，不得漏涂或出现干灰现象
2. 网格布铺贴
o 网格布应自上而下铺贴，搭接宽度：水平方向≥100mm，垂直方向≥80mm
o 门窗洞口处网格布应翻包，翻包宽度：洞口内侧≥100mm，外侧≥150mm
o 铺贴时用抹子将网格布压入砂浆中，使砂浆饱满覆盖网格布，不得出现褶皱、空鼓
o 阴阳角处应做加强处理：阳角采用双包网（宽度每边200mm），阴角采用搭接网（宽度每边150mm）
3. 面层抹面砂浆
o 在底层砂浆初凝前（约2-4h）涂抹面层砂浆，厚度1-2mm，总厚度3-5mm
o 表面应平整光滑，无抹痕，阴阳角方正，门窗洞口线条顺直
（四）特殊部位处理
1. 门窗洞口
o 洞口四角应增设加强网格布，尺寸为400mm×200mm（斜向45°铺贴）
o 抹面砂浆与窗框间隙应预留5mm，待饰面层施工前用弹性密封胶填塞
2. 勒脚部位
o 保温层底部应做防潮处理，采用200mm高耐碱网格布加强层
o 勒脚装饰线以下应设置排水坡度（≥5%）
3. 伸缩缝
o 水平伸缩缝间距≤6m，垂直伸缩缝按建筑立面分格设置
o 缝宽20mm，内填泡沫棒，外用耐候密封胶密封
六、质量验收标准
（一）主控项目
1. EPS板安装
o 粘结面积：≥40%（现场切开检查）
o 锚固件数量：符合设计要求，锚固深度达标
o 板面平整度：≤3mm/2m
2. 抹面砂浆与网格布
o 网格布埋置位置：位于抹面砂浆中部（距表面≥1mm）
o 粘结强度：现场拉拔试验≥0.1MPa（每3000㎡一组，每组3个点）
（二）一般项目
1. EPS板接缝高差≤1.5mm，表面高差应打磨平整
2. 抹面砂浆表面平整度≤3mm/2m，垂直度≤4mm/2m
3. 阴阳角方正：≤3mm（用直角尺检查）
4. 分格缝宽度偏差：±2mm，直线度≤3mm/2m
（三）验收程序
1. 分项工程验收：每个楼层或每500㎡为一个检验批
2. 隐蔽工程验收：包括基层处理、EPS板粘结、锚固件安装、网格布铺贴等
3. 竣工验收：施工完成后，应提交以下资料：
o 材料出厂合格证、检测报告及复验报告
o 施工记录（含隐蔽工程验收记录）
o 检测报告（拉拔试验、抗冲击试验等）
七、安全文明施工
1. 高空作业安全
o 作业人员必须佩戴安全帽、安全带，安全带应高挂低用
o 脚手架搭设应符合规范要求，脚手板满铺，护身栏高度≥1.2m
o 遇6级以上大风、雨雪、大雾天气应停止高空作业
2. 消防安全
o 施工现场严禁吸烟，EPS板切割时应配备灭火器材
o 易燃材料堆放距离明火点≥30m，堆放高度≤1.5m
3. 环境保护
o 切割EPS板时应采取降尘措施，碎屑应及时清理回收
o 砂浆搅拌应设置封闭棚，减少扬尘污染
o 施工废水经沉淀后排放，不得直接排入市政管网
八、成品保护
1. 施工完成的墙面应避免碰撞、敲打，严禁在墙面钉挂重物
2. 门窗框应包裹保护膜，防止砂浆污染
3. 抹面砂浆未固化前（常温24h内）不得受雨水冲刷或暴晒
4. 冬季施工应采取保温措施，抹面砂浆施工环境温度不得低于5℃，养护期间温度不得低于0℃
九、常见质量问题及防治措施
质量问题
产生原因
防治措施
EPS板空鼓脱落
1. 基层处理不彻底
2. 粘结面积不足
3. 砂浆失效
1. 严格清理基层，油污部位用溶剂清洗
2. 采用点框粘法，确保粘结面积≥40%
3. 砂浆随拌随用，超时作废
抹面砂浆开裂
1. 网格布搭接不足
2. 砂浆层过厚
3. 养护不当
1. 网格布搭接宽度≥100mm，严禁干搭接
2. 抹面砂浆总厚度控制在3-5mm
3. 施工后24h内避免暴晒、雨淋
墙面不平整
1. 基层平整度超标
2. EPS板厚度偏差大
1. 基层平整度超差部分应提前找平
2. EPS板进场时严格检查厚度（偏差≤2mm）
锚固件松动
1. 钻孔深度不足
2. 基层强度不够
1. 混凝土基层钻孔深度≥50mm，加气混凝土≥100mm
2. 疏松基层应采用加长锚栓或灌注锚固胶
十、季节性施工措施
（一）夏季施工
1. 避开高温时段（11:00-15:00）施工，墙面可提前洒水降温（但不得有明水）
2. 砂浆搅拌时可适当增加用水量（不超过配合比5%），缩短可操作时间至2h内
3. 抹面砂浆施工后2h内覆盖遮阳网，防止水分过快蒸发
（二）冬季施工
1. 采用冬季专用砂浆（添加防冻剂），拌合水温度≤80℃，砂温度≥5℃
2. 施工环境温度低于5℃时，应采取加热措施（如电热毯、暖风机），确保砂浆在正温下固化
3. 养护期间墙面温度不得低于0℃，养护时间延长至7d
十一、施工进度计划
施工阶段
工期（天）
工作内容
备注
基层处理
5
墙面清理、找平、放线
含门窗洞口处理
EPS板粘贴
15
EPS板切割、粘结、接缝处理
按每天600㎡进度安排
锚固件安装
3
钻孔、安装锚栓
与EPS板粘贴间隔24h
抹面砂浆施工
12
底层砂浆、网格布铺贴、面层砂浆
分两遍施工
饰面层施工
10
腻子、底漆、面漆施工
需抹面砂浆养护7d后进行
验收整改
5
自检、整改、竣工验收

总工期
50

不含雨天及不可抗力影响
本方案未尽事宜，应严格按照《外墙外保温工程技术规程》（JGJ144）及设计文件要求执行。施工过程中应加强质量控制，确保工程质量符合验收标准。
