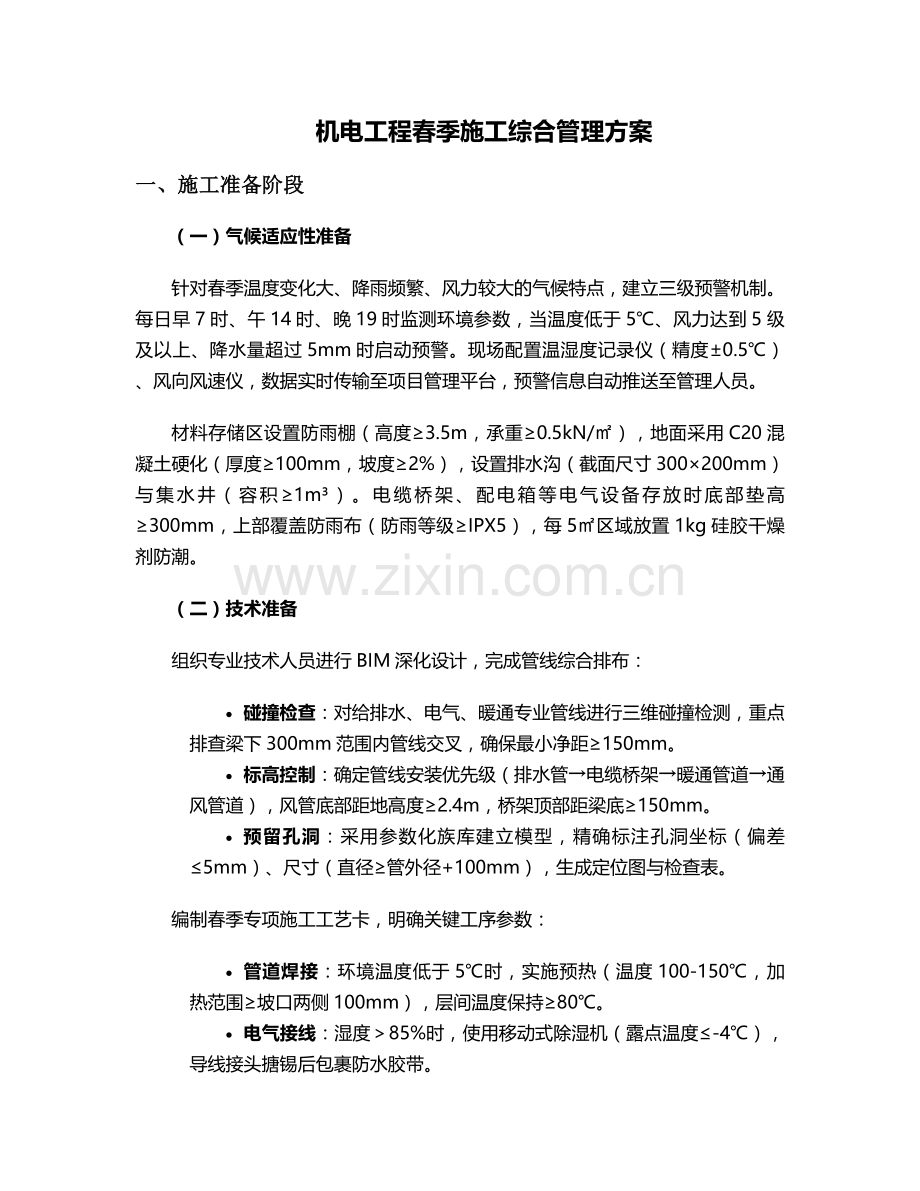

机电工程春季施工综合管理方案
一、施工准备阶段
（一）气候适应性准备
针对春季温度变化大、降雨频繁、风力较大的气候特点，建立三级预警机制。每日早7时、午14时、晚19时监测环境参数，当温度低于5℃、风力达到5级及以上、降水量超过5mm时启动预警。现场配置温湿度记录仪（精度±0.5℃）、风向风速仪，数据实时传输至项目管理平台，预警信息自动推送至管理人员。
材料存储区设置防雨棚（高度≥3.5m，承重≥0.5kN/㎡），地面采用C20混凝土硬化（厚度≥100mm，坡度≥2%），设置排水沟（截面尺寸300×200mm）与集水井（容积≥1m³）。电缆桥架、配电箱等电气设备存放时底部垫高≥300mm，上部覆盖防雨布（防雨等级≥IPX5），每5㎡区域放置1kg硅胶干燥剂防潮。
（二）技术准备
组织专业技术人员进行BIM深化设计，完成管线综合排布：
· 碰撞检查：对给排水、电气、暖通专业管线进行三维碰撞检测，重点排查梁下300mm范围内管线交叉，确保最小净距≥150mm。
· 标高控制：确定管线安装优先级（排水管→电缆桥架→暖通管道→通风管道），风管底部距地高度≥2.4m，桥架顶部距梁底≥150mm。
· 预留孔洞：采用参数化族库建立模型，精确标注孔洞坐标（偏差≤5mm）、尺寸（直径≥管外径+100mm），生成定位图与检查表。
编制春季专项施工工艺卡，明确关键工序参数：
· 管道焊接：环境温度低于5℃时，实施预热（温度100-150℃，加热范围≥坡口两侧100mm），层间温度保持≥80℃。
· 电气接线：湿度＞85%时，使用移动式除湿机（露点温度≤-4℃），导线接头搪锡后包裹防水胶带。

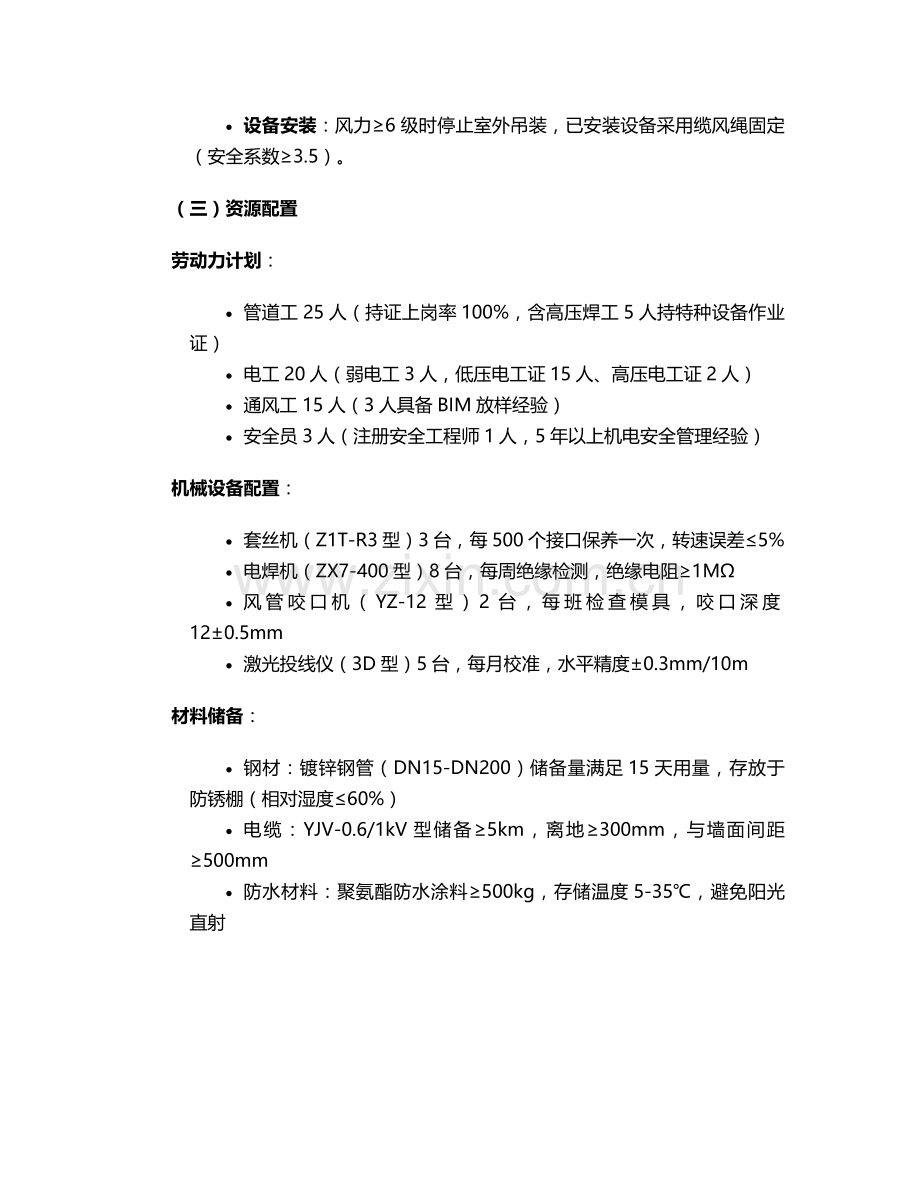

· 设备安装：风力≥6级时停止室外吊装，已安装设备采用缆风绳固定（安全系数≥3.5）。
（三）资源配置
劳动力计划：
· 管道工25人（持证上岗率100%，含高压焊工5人持特种设备作业证）
· 电工20人（弱电工3人，低压电工证15人、高压电工证2人）
· 通风工15人（3人具备BIM放样经验）
· 安全员3人（注册安全工程师1人，5年以上机电安全管理经验）
机械设备配置：
· 套丝机（Z1T-R3型）3台，每500个接口保养一次，转速误差≤5%
· 电焊机（ZX7-400型）8台，每周绝缘检测，绝缘电阻≥1MΩ
· 风管咬口机（YZ-12型）2台，每班检查模具，咬口深度12±0.5mm
· 激光投线仪（3D型）5台，每月校准，水平精度±0.3mm/10m
材料储备：
· 钢材：镀锌钢管（DN15-DN200）储备量满足15天用量，存放于防锈棚（相对湿度≤60%）
· 电缆：YJV-0.6/1kV型储备≥5km，离地≥300mm，与墙面间距≥500mm
· 防水材料：聚氨酯防水涂料≥500kg，存储温度5-35℃，避免阳光直射
二、主要施工技术
（一）管道工程
1. 给水管道安装
· 材料处理：PPR管进场检查无裂纹、凹陷，存放远离热源（距离≥1m），专用剪刀切割（切口垂直度偏差≤1°）。
· 热熔连接：环境温度5-35℃时，热熔温度260±10℃，加热时间按管径调整（DN20为5秒，DN32为8秒），插接深度DN20为14mm、DN32为18mm，冷却时间≥30秒。
· 压力试验：分段试验压力为1.5倍工作压力（且≥0.6MPa），试验前水温预热至15-25℃，升压速率≤0.2MPa/min，稳压1小时压降≤0.05MPa，降至工作压力检查无渗漏。
2. 排水管道安装
· 坡度控制：水准仪测量（精度±3mm），DN100管道坡度≥2‰，DN150管道坡度≥1‰，每5m设检查点。
· 接口处理：PVC-U管粘接前，砂纸打磨承口内侧与插口外侧（长度≥承口深度1/2），涂抹胶粘剂（厚度1-1.5mm）后旋转90°，保持接口压力≥0.2MPa，固化时间≥30分钟（温度＜15℃时延长至60分钟）。
· 通球试验：采用直径为管径2/3的硬质空心球，从立管顶部投入，通水冲至室外检查井，通球率100%。
（二）电气工程
1. 电缆敷设
· 桥架安装：膨胀螺栓（M12×100mm）固定支架，水平间距1.5m，垂直间距2m，垂直度偏差≤2mm/m，同一直线段偏差≤5mm。
· 电缆敷设：敷设前绝缘测试（兆欧表500V，绝缘电阻≥10MΩ），多风天气设临时导向轮（每50m1人监护），弯曲半径≥12倍电缆外径，排列间距≥20mm，水平段绑扎间距1.5m、垂直段1m。
· 终端处理：热缩式终端头（收缩温度110-140℃），处理前无水酒精清洁绝缘层，半导电阻水层剥离长度≥20mm，密封管加热从中间向两端推进（120-140℃）。
2. 配电箱安装
· 基础制作：10#槽钢除锈后刷防锈漆2道，水平度偏差≤1mm/m，垂直度偏差≤1.5mm/m，垫10mm厚绝缘橡胶板。
· 接线工艺：导线剥削长度为端子深度+5mm，多股导线压接铜鼻子（模具匹配截面），扭矩扳手紧固（M6螺栓6-8N·m，M8螺栓10-12N·m）。
· 接地系统：6mm²铜导线连接箱体与接地干线（压接OT端子），接地电阻≤4Ω（三极法测量）。
（三）通风空调工程
1. 风管制作
· 材料切割：镀锌钢板（0.5-1.2mm）数控等离子切割（切口垂直度偏差≤0.5mm），直管单咬口（宽度12-15mm），弯头联合角咬口。
· 法兰连接：角钢法兰（L30×3-L50×5）焊接后平整处理（平面度偏差≤1mm/m），螺栓孔间距≤150mm（偏差≤1mm），8mm厚阻燃橡胶板垫片（邵氏硬度60±5）。
· 漏风检测：漏光检测（100W带保护罩灯泡），漏光点≤2处/10m²；低压风管漏风量≤0.10m³/(h·m²)。
2. 空调设备安装
· 基础验收：尺寸偏差≤10mm，平面平整度≤5mm/m，预留螺栓孔位置偏差≤10mm（深度偏差+20mm/-0mm）。
· 减振安装：弹簧减振器（压缩量20-25mm），单个压缩量偏差≤2mm，各组高度差≤3mm。
· 系统调试：单机试运转（风机运行2小时，轴承温升≤40℃），联合试运转（总风量偏差≤10%，风口风量偏差≤15%）。
三、质量安全控制
（一）质量控制要点
1. 过程检验
· 管道安装：支架间距（DN≤50mm时≤2.5m，DN65-100mm时≤3.5m，DN125-200mm时≤4.5m，偏差≤50mm）；坡度（给水≥2‰，排水符合设计，坡度尺测量）。
· 电气安装：电缆绝缘电阻（≥10MΩ，兆欧表检测）；接地电阻（≤4Ω，雨季每周复测）。
· 通风系统：风管垂直度（偏差≤2mm/m）；风口安装位置（偏差≤10mm）。
2. 试验检测
· 管道压力试验：分段进行，试验压力1.5倍工作压力（≥0.6MPa），稳压1小时压降≤0.05MPa。
· 电气接地测试：采用接地电阻测试仪（三极法），雨后24小时内复测。
· 风管漏风量测试：按系统面积划分测试段，采用漏风量测试仪，结果记录存档。
（二）安全管控措施
1. 危险源防控
· 高处作业：设置安全网（搭设宽度≥1.2m），作业人员佩戴双钩安全带（定期检测，静载测试15kN/3min），脚手架搭设后验收（立杆垂直度偏差≤10mm）。
· 临时用电：配电箱分级设置（总配电箱→分配电箱→开关箱），漏电保护器动作电流≤30mA（动作时间≤0.1s），电缆架空高度≥2.5m（过路处≥4.5m）。
· 动火作业：办理动火许可证，配备灭火器（每50㎡1组，2具4kg干粉灭火器），清理作业点周边易燃物（半径≥5m），设专人监护。
2. 应急管理
· 防汛应急：现场储备沙袋（200袋）、抽水泵（3台，流量≥50m³/h），成立20人应急突击队，汛期24小时值班。
· 触电急救：配备急救箱（含绝缘手套、绝缘棒、心肺复苏设备），每月组织触电急救演练，医护人员驻场（每日8小时）。
· 吊装事故应急：制定吊装倾覆专项预案，配备液压千斤顶（50t、100t各2台）、切割设备，与就近医院建立绿色通道（车程≤15分钟）。
（三）季节性专项措施
1. 防雨防潮
· 材料防护：露天堆放钢材采用防雨棚+彩条布覆盖，地面垫高300mm；电气设备存放库安装温湿度计（每日记录，湿度＞70%时启用除湿机）。
· 施工面防护：基坑周边设置排水沟（截面300×200mm），集水井配置潜水泵（自动启停）；露天作业面搭设防雨棚（采用Φ48×3.5mm钢管搭设，间距1.5m×1.5m）。
2. 防风措施
· 吊装作业：风力≥6级时停止室外吊装，已安装风管采用钢丝绳固定（间距≤10m），风机等设备临时固定（设置4个方向缆风绳）。
· 临建设施：活动板房采用地锚固定（每间4个，抗风载≥0.55kN/㎡），脚手架增设剪刀撑（间距≤6m），密目网封闭（网目密度≥2000目/100cm²）。
四、进度计划与协调
（一）进度控制
采用Project软件编制四级进度计划体系：
· 总进度计划：明确各专业关键节点（管道安装完成→电气接线→系统调试→竣工验收），关键线路工期偏差≤3天。
· 月进度计划：分解至分部分项工程，每月25日召开进度分析会，延误时采取赶工措施（增加作业班组、延长作业时间至10小时）。
· 周进度计划：细化至工序（如风管制作500m/周，管道焊接300m/周），每日下班前检查完成情况。
· 专项计划：针对大型设备吊装（如冷水机组）制定24小时连续作业计划，提前3天协调交通、城管部门办理占道许可。
（二）协调管理
· 内部协调：每日早8时召开生产例会，各专业工长汇报进度、问题，项目经理协调资源；建立BIM协同平台，实时共享变更、签证信息。
· 外部协调：每周与监理单位联合检查（质量、安全），每月向建设单位提交进度报告；与土建单位协调交叉作业（如预留孔洞移交、场地占用），签订交叉作业安全协议。
五、应急预案
（一）自然灾害应急
· 暴雨应急：预警发布后1小时内完成基坑排水系统检查，抽水泵试运行；现场材料转移至高处（≥1m），切断低洼处电源。
· 大风应急：6级风预警时加固临建设施，拆除广告牌等易坠物；8级风以上停工，人员撤离至安全区（距建筑物≥20m）。
（二）技术事故应急
· 管道泄漏：立即关闭上下游阀门，泄水降压；采用快速堵漏夹具临时封堵（适用压力≤1.6MPa），24小时内制定永久修复方案。
· 电气短路：切断故障回路电源，使用红外热像仪定位故障点；更换损坏元器件，测试绝缘合格后方可送电。
（三）疫情防控
· 物资储备：口罩（2000只）、消毒液（50L）、体温枪（5把），隔离观察室2间（配备单人床、消毒设备）。
· 日常管控：进场人员体温检测（≥37.3℃禁止入场），每日对宿舍、食堂消毒（2次/日），实行分餐制（错峰就餐，间距≥1m）。
六、验收与交付
（一）验收流程
1. 分项验收：分部分项工程完成后，施工单位自检（填写验收表）→监理验收（抽查比例≥30%）→签字确认。
2. 竣工预验收：施工单位提交竣工资料（含试验记录、隐蔽工程验收单）→监理组织预验收→整改问题（限期5天）。
3. 竣工验收：建设单位组织设计、施工、监理单位验收，重点检查系统功能（如空调温度控制精度±1℃，电气安全性能）。
（二）资料交付
· 竣工图纸：CAD电子版（含BIM模型）、纸质版（蓝图8套，折叠A3幅面），标注变更内容（红色云线）。
· 试验记录：管道压力试验、电气绝缘测试、风管漏风量测试等记录（原件，监理签字盖章）。
· 设备资料：设备说明书、合格证、保修卡（复印件加盖施工单位公章，原件交建设单位）。
（三）培训与移交
· 操作培训：对建设单位运维人员进行3次培训（理论+实操），内容包括系统原理、日常巡检、故障处理。
· 备品备件移交：提供设备易损件清单（含型号、规格、厂家），移交备品备件（如阀门、过滤器、保险丝）并签字确认。
本方案通过系统性的施工组织、技术措施和管理方法，确保春季机电工程施工质量、安全与进度目标实现，为工程顺利交付奠定基础。
