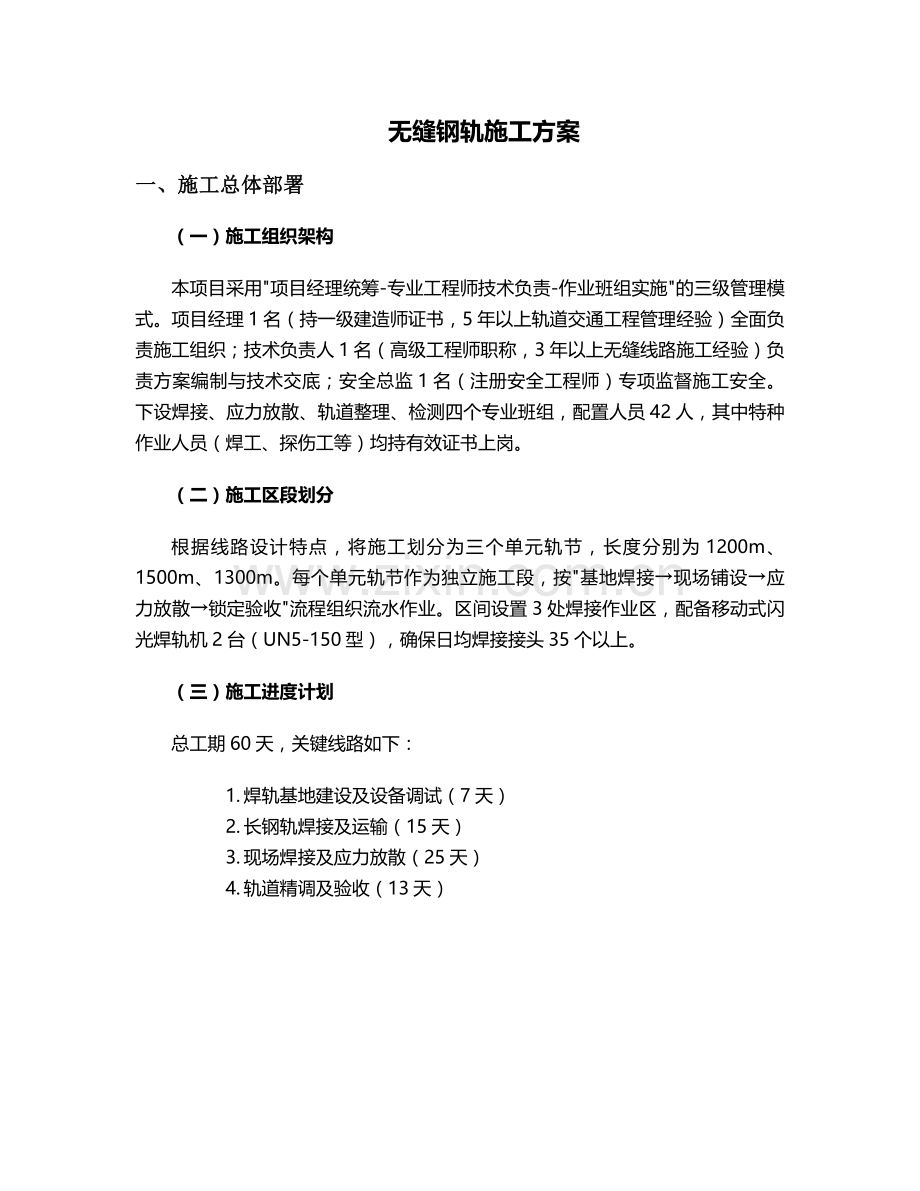

无缝钢轨施工方案
一、施工总体部署
（一）施工组织架构
本项目采用"项目经理统筹-专业工程师技术负责-作业班组实施"的三级管理模式。项目经理1名（持一级建造师证书，5年以上轨道交通工程管理经验）全面负责施工组织；技术负责人1名（高级工程师职称，3年以上无缝线路施工经验）负责方案编制与技术交底；安全总监1名（注册安全工程师）专项监督施工安全。下设焊接、应力放散、轨道整理、检测四个专业班组，配置人员42人，其中特种作业人员（焊工、探伤工等）均持有效证书上岗。
（二）施工区段划分
根据线路设计特点，将施工划分为三个单元轨节，长度分别为1200m、1500m、1300m。每个单元轨节作为独立施工段，按"基地焊接→现场铺设→应力放散→锁定验收"流程组织流水作业。区间设置3处焊接作业区，配备移动式闪光焊轨机2台（UN5-150型），确保日均焊接接头35个以上。
（三）施工进度计划
总工期60天，关键线路如下：
1. 焊轨基地建设及设备调试（7天）
2. 长钢轨焊接及运输（15天）
3. 现场焊接及应力放散（25天）
4. 轨道精调及验收（13天）

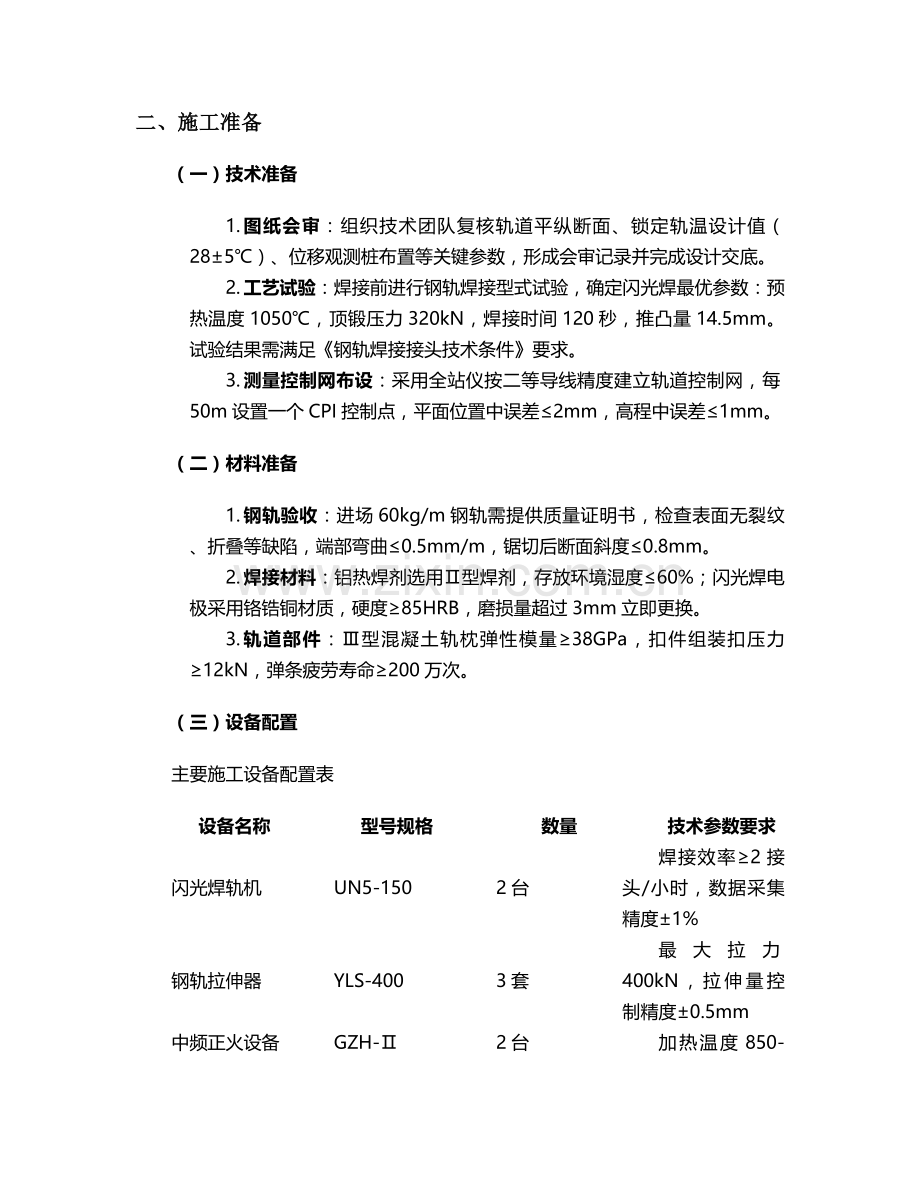

二、施工准备
（一）技术准备
1. 图纸会审：组织技术团队复核轨道平纵断面、锁定轨温设计值（28±5℃）、位移观测桩布置等关键参数，形成会审记录并完成设计交底。
2. 工艺试验：焊接前进行钢轨焊接型式试验，确定闪光焊最优参数：预热温度1050℃，顶锻压力320kN，焊接时间120秒，推凸量14.5mm。试验结果需满足《钢轨焊接接头技术条件》要求。
3. 测量控制网布设：采用全站仪按二等导线精度建立轨道控制网，每50m设置一个CPI控制点，平面位置中误差≤2mm，高程中误差≤1mm。
（二）材料准备
1. 钢轨验收：进场60kg/m钢轨需提供质量证明书，检查表面无裂纹、折叠等缺陷，端部弯曲≤0.5mm/m，锯切后断面斜度≤0.8mm。
2. 焊接材料：铝热焊剂选用Ⅱ型焊剂，存放环境湿度≤60%；闪光焊电极采用铬锆铜材质，硬度≥85HRB，磨损量超过3mm立即更换。
3. 轨道部件：Ⅲ型混凝土轨枕弹性模量≥38GPa，扣件组装扣压力≥12kN，弹条疲劳寿命≥200万次。
（三）设备配置
主要施工设备配置表
设备名称
型号规格
数量
技术参数要求
闪光焊轨机
UN5-150
2台
焊接效率≥2接头/小时，数据采集精度±1%
钢轨拉伸器
YLS-400
3套
最大拉力400kN，拉伸量控制精度±0.5mm
中频正火设备
GZH-Ⅱ
2台
加热温度850-950℃，控温精度±20℃
超声波探伤仪
USM35XS
2台
灵敏度余量≥30dB，动态范围≥32dB
仿形打磨机
GM-4
4台
打磨精度±0.1mm，轨头轮廓贴合度≥95%
三、主要施工工艺
（一）长钢轨焊接（基地作业）
1. 钢轨预处理
o 调直：采用1000kN压力矫直机对钢轨进行冷调直，钢轨矢度控制在0.5mm/m以内，轨端1.5m范围不平直度≤0.3mm。
o 除锈：使用钢丝轮除锈机对轨端500mm范围进行除锈，露出金属光泽面积≥90%，表面粗糙度达到Sa2.5级。
2. 闪光焊接
o 对中：采用液压对中系统，确保钢轨纵向对齐，作用面错位≤0.5mm，非作用面错位≤1mm。
o 焊接循环：按"预热（1000℃）→闪光（1400℃）→顶锻（320kN）→推凸"流程自动完成，焊接过程实时记录电流（350-650A）、电压（380-450V）等参数。
o 焊后处理：推凸后立即进行中频正火，轨头加热温度920±20℃，保温时间45秒，随后强制风冷至350℃以下。
3. 质量检测
o 外观检查：焊头表面平整，轨头、轨腰、轨底焊筋高度分别≤2mm、2mm、1.5mm。
o 探伤检测：采用2.5MHz斜探头进行超声波探伤，扫查范围覆盖轨头、轨腰、轨底三角区，发现未焊透、裂纹等缺陷立即返工。
o 力学性能：每200个接头抽样进行落锤试验（1t重锤5.2m自由落体），接头处不得出现裂纹。
（二）现场铺设与焊接
1. 长轨运输
o 采用长轨列车运输500m长轨，装车时左右股对称放置，轨端对齐偏差≤10mm，使用专用夹具固定，防止运输途中窜动。
o 现场卸料采用龙门吊配合滚轮组，牵引速度控制在1.5km/h，确保钢轨平稳落入轨枕承轨槽。
2. 铝热焊接
o 轨端处理：切割后断面垂直度偏差≤0.5mm，预热前用氧乙炔火焰清理油污，加热温度150℃保持3分钟。
o 铸模安装：采用陶瓷铸模，缝隙用耐火泥密封，确保与钢轨间隙≤0.5mm。
o 浇注作业：焊剂反应温度≥2500℃，浇注完成后静置5分钟拆模，推瘤后立即覆盖保温棉缓冷至常温。
3. 焊接接头精磨
o 粗磨：使用150mm砂轮片去除焊瘤，轨底角过渡圆弧半径≥15mm。
o 精磨：采用仿形打磨机按轨头轮廓打磨，1m范围内平直度误差≤0.2mm，工作边粗糙度Ra≤6.3μm。
（三）应力放散与锁定
1. 施工准备
o 位移观测桩布设：每个单元轨节设置7对观测桩，布置于单元轨节起终点、1/4、1/2、3/4处，桩体采用C30混凝土浇筑，埋深≥1.2m。
o 滚筒安装：每隔10m在轨底放置钢制滚筒（直径80mm），使钢轨处于自由伸缩状态，滚筒摆放偏差≤50mm。
2. 应力放散
o 滚筒放散法（适用于轨温23-33℃）：
1. 松开单元轨节全部扣件，拆除缓冲区接头夹板
2. 在钢轨两端安装撞轨器，以50kN力交替撞击，观测位移变化
3. 当各观测点位移均匀（偏差≤3mm）且出现反弹时，停止撞轨
o 拉伸器放散法（适用于轨温＜23℃）：
1. 计算拉伸量：ΔL=0.0118×L×(T设-T实)，式中L为单元轨节长度
2. 使用YLS-400型拉伸器施加拉力，分级加载至设计值
3. 同步监测各观测点位移，确保实际拉伸量与计算值偏差≤5%
3. 锁定作业
o 扣件锁定：采用"隔三锁一"法紧固扣件，扭矩扳手设定值：直线段150N·m，曲线段200N·m，复拧合格率≥98%。
o 轨温记录：从开始紧扣件至全部完成，每5分钟测量一次轨温，取平均值作为实际锁定轨温，要求在设计锁定轨温范围内（28±5℃）。
o 位移标记：在钢轨轨腰粘贴反光标识，与观测桩基准线对齐，作为后期位移监测基准点。
（四）轨道整理
1. 几何尺寸精调
o 轨距：标准轨距1435mm，允许偏差+2/-1mm，轨距变化率≤1‰/2m。
o 水平：左右股钢轨顶面高差≤2mm，三角坑偏差≤3mm/6.25m。
o 高低/轨向：10m弦测量偏差≤2mm，30m弦测量偏差≤4mm。
2. 道床整理
o 有砟道床：道床顶面宽度3.4m，边坡1:1.75，碴肩堆高150mm，采用中型捣固机分层夯实，密实度≥90%。
o 无砟道床：检查轨道板与底座间隙，采用无收缩灌浆料填充，灌注压力0.3MPa，确保填充饱满。
四、质量控制措施
（一）原材料质量控制
1. 建立材料进场"三检"制度：查验产品合格证、出厂检验报告，进行外观检查和抽样送检，不合格材料严禁使用。
2. 钢轨存放采用分层立放，每层支垫间距5m，上下对齐，防止产生永久变形；焊接材料设专用库房，温度控制在15-30℃。
（二）关键工序质量控制
1. 焊接质量控制
o 实行焊接参数"双检制"，每班首焊接头由焊接工程师复核参数，质检员旁站监督。
o 焊后24小时内完成探伤检测，不合格接头立即切除重焊，重焊次数不得超过2次。
2. 锁定轨温控制
o 配备6支经过校准的轨温计（精度±1℃），分布于单元轨节不同位置同步测量。
o 当环境温度超出设计锁定轨温范围（23-33℃）时，停止应力放散作业。
3. 轨道几何尺寸控制
o 采用轨道几何状态测量仪（GRP1000）进行全断面检测，每5m采集一个数据点，形成三维轨道线形图。
o 对超标地段（高低偏差＞2mm）采用液压起道机精确调整，单次起道量≤30mm。
（三）质量验收标准
1. 焊接接头验收
o 外观：焊缝两侧1m范围内平直度≤0.2mm/m，轨头下颚过渡圆滑。
o 探伤：超声波探伤Ⅰ级合格，无未焊透、裂纹、灰斑等缺陷。
o 力学性能：落锤试验无裂纹，拉伸强度≥880MPa，断后伸长率≥12%。
2. 无缝线路验收
o 锁定轨温：相邻单元轨节锁定轨温差≤5℃，同一区间最大温差≤10℃。
o 位移观测：铺设后3个月内每周观测一次，累计位移量≤10mm/100m。
o 轨道几何：轨距、水平、高低等18项指标合格率100%，优良率≥95%。
五、安全保障措施
（一）作业人员安全防护
1. 个人防护装备（PPE）配置：
o 焊接作业：阻燃工作服、焊接面罩（遮光号10-12）、绝缘手套（耐电压≥380V）
o 打磨作业：N95防尘口罩、护目镜、防噪声耳塞（降噪值≥25dB）
o 高空作业：双钩安全带（静负荷≥15kN）、防滑鞋（摩擦系数≥0.8）
2. 安全培训教育：
o 施工前开展"三级安全教育"，特种作业人员专项培训不少于24学时。
o 每日开工前进行"班前安全讲话"，明确当日作业风险点及控制措施。
（二）施工设备安全管理
1. 设备进场验收：焊轨机、拉伸器等关键设备需提供出厂合格证，经第三方检测机构标定合格后方可使用。
2. 定期维护保养：
o 焊轨机：每日检查电极磨损情况，每周校准焊接参数，每月更换液压油。
o 起重设备：龙门吊、汽车吊等设置力矩限制器，钢丝绳每周检查一次，断丝数＞10%立即更换。
（三）专项安全技术措施
1. 焊接作业安全
o 作业区设置1.8m高防护围栏，悬挂"焊接作业，注意防火"警示牌，配备4kg干粉灭火器6具。
o 氧气、乙炔瓶间距≥5m，距明火点≥10m，气瓶压力表定期校验（有效期6个月）。
2. 钢轨吊装安全
o 采用专用吊具（C型钩）吊装钢轨，起吊前确认吊具额定荷载≥1.5倍钢轨重量。
o 吊装作业设专人指挥，信号采用对讲机（频道锁定）配合旗语，起吊半径内严禁站人。
3. 既有线施工安全
o 按规定设置防护体系：区间施工设驻站防护员1名，工地防护员2名，配备应急对讲机（备用电池≥2块）。
o 施工期间实行"天窗修"制度，在《行车设备施工登记簿》登记，经车站值班员签认后方可开工。
六、应急预案
（一）断轨应急处置
1. 紧急处理（断缝≤50mm）：
o 立即设置停车信号防护（距离断缝处800m设响墩，20m设移动停车信号牌）。
o 安装臌包夹板，用急救器固定，断缝前后50m范围内扣件全部复拧，限速15km/h放行列车。
2. 临时处理（断缝＞50mm）：
o 封锁线路，切除伤损钢轨，插入6m同型钢轨，采用10.9级螺栓连接夹板，轨端钻孔直径31mm。
o 焊接接头冷却至300℃以下方可放行列车，限速160km/h，24小时内完成永久焊复。
（二）焊接设备故障应急
1. 焊轨机主液压系统故障：立即启用备用焊轨机，故障设备由专业工程师现场检修，更换损坏部件（液压泵、电磁阀等）。
2. 供电中断：启动200kW柴油发电机（响应时间＜5分钟），确保焊接过程不中断，已焊未完成接头采取保温措施（温度≥200℃）。
（三）应急资源配置
1. 应急物资储备：臌包夹板20块、急救器10套、短轨（6m）5根、柴油发电机2台。
2. 应急队伍：组建20人应急抢险队，配备抢险车辆3台，24小时待命，确保紧急情况下30分钟内到达现场。
七、施工监测与验收
（一）位移监测
1. 建立位移观测台账，每周观测一次，记录锁定轨温变化及钢轨位移量，绘制位移-时间曲线。
2. 当观测发现位移量超过10mm/100m时，分析原因并采取应力放散调整，确保线路稳定。
（二）验收流程
1. 分部分项验收：
o 隐蔽工程验收：道床基底处理、位移观测桩埋设等隐蔽工序，经监理工程师验收签字后方可进行下道工序。
o 分项工程验收：焊接接头、轨道几何尺寸等按《铁路轨道工程施工质量验收标准》进行检验批验收，合格率100%。
2. 竣工验收：
o 竣工资料审查：包括焊接记录、锁定轨温数据、位移观测报告等28项资料，确保完整规范。
o 现场实体验收：采用轨道检查车进行动态检测，车速160km/h时，车体垂直加速度≤0.15g，水平加速度≤0.10g。
本方案未尽事宜，严格按照《高速铁路轨道工程施工技术规程》及设计文件执行，施工过程接受建设、监理单位监督，确保工程质量达到国家优质工程标准。
