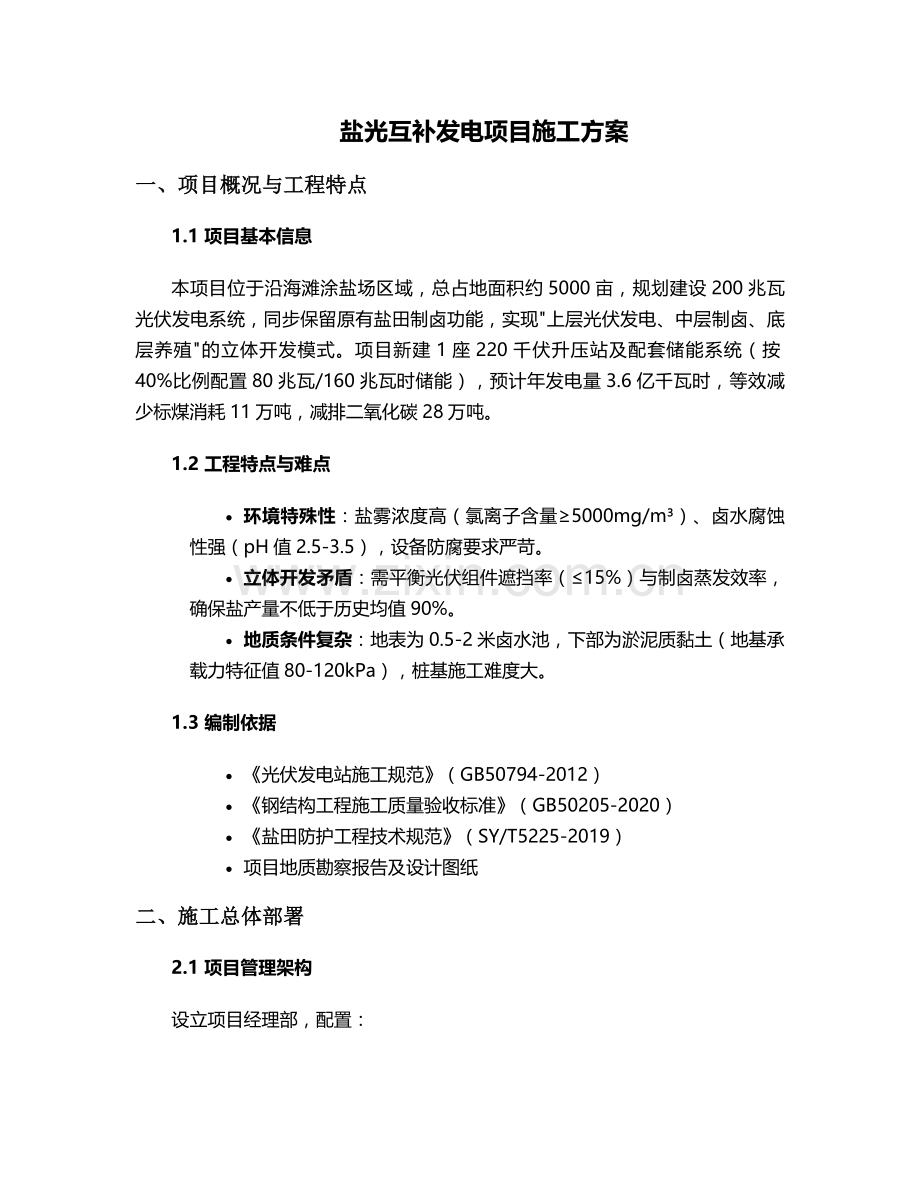

盐光互补发电项目施工方案
一、项目概况与工程特点
1.1 项目基本信息
本项目位于沿海滩涂盐场区域，总占地面积约5000亩，规划建设200兆瓦光伏发电系统，同步保留原有盐田制卤功能，实现"上层光伏发电、中层制卤、底层养殖"的立体开发模式。项目新建1座220千伏升压站及配套储能系统（按40%比例配置80兆瓦/160兆瓦时储能），预计年发电量3.6亿千瓦时，等效减少标煤消耗11万吨，减排二氧化碳28万吨。
1.2 工程特点与难点
· 环境特殊性：盐雾浓度高（氯离子含量≥5000mg/m³）、卤水腐蚀性强（pH值2.5-3.5），设备防腐要求严苛。
· 立体开发矛盾：需平衡光伏组件遮挡率（≤15%）与制卤蒸发效率，确保盐产量不低于历史均值90%。
· 地质条件复杂：地表为0.5-2米卤水池，下部为淤泥质黏土（地基承载力特征值80-120kPa），桩基施工难度大。
1.3 编制依据
· 《光伏发电站施工规范》（GB50794-2012）
· 《钢结构工程施工质量验收标准》（GB50205-2020）
· 《盐田防护工程技术规范》（SY/T5225-2019）
· 项目地质勘察报告及设计图纸
二、施工总体部署
2.1 项目管理架构

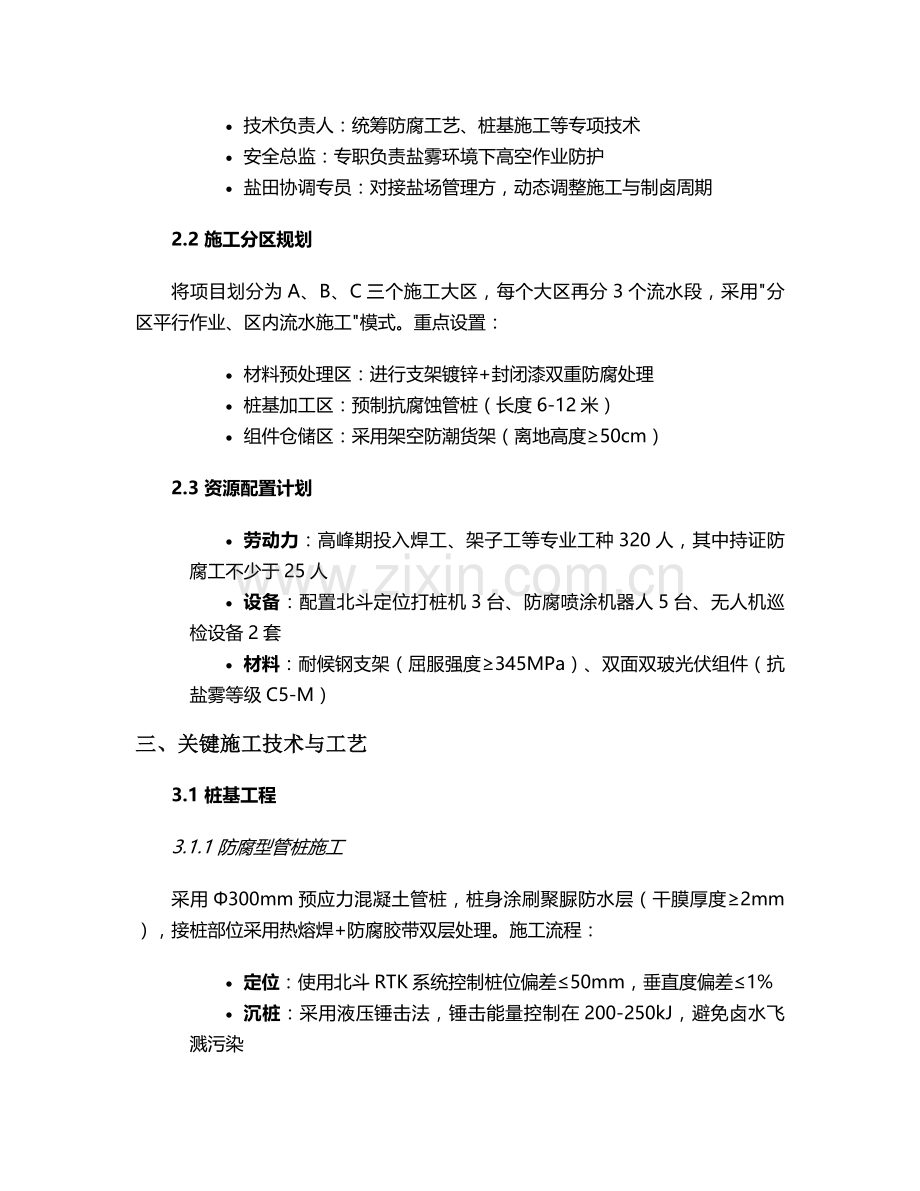

设立项目经理部，配置：
· 技术负责人：统筹防腐工艺、桩基施工等专项技术
· 安全总监：专职负责盐雾环境下高空作业防护
· 盐田协调专员：对接盐场管理方，动态调整施工与制卤周期
2.2 施工分区规划
将项目划分为A、B、C三个施工大区，每个大区再分3个流水段，采用"分区平行作业、区内流水施工"模式。重点设置：
· 材料预处理区：进行支架镀锌+封闭漆双重防腐处理
· 桩基加工区：预制抗腐蚀管桩（长度6-12米）
· 组件仓储区：采用架空防潮货架（离地高度≥50cm）
2.3 资源配置计划
· 劳动力：高峰期投入焊工、架子工等专业工种320人，其中持证防腐工不少于25人
· 设备：配置北斗定位打桩机3台、防腐喷涂机器人5台、无人机巡检设备2套
· 材料：耐候钢支架（屈服强度≥345MPa）、双面双玻光伏组件（抗盐雾等级C5-M）
三、关键施工技术与工艺
3.1 桩基工程
3.1.1 防腐型管桩施工
采用Φ300mm预应力混凝土管桩，桩身涂刷聚脲防水层（干膜厚度≥2mm），接桩部位采用热熔焊+防腐胶带双层处理。施工流程：
· 定位：使用北斗RTK系统控制桩位偏差≤50mm，垂直度偏差≤1%
· 沉桩：采用液压锤击法，锤击能量控制在200-250kJ，避免卤水飞溅污染
· 检测：每完成50根桩进行低应变检测，合格率要求100%
3.1.2 盐池防渗修复
对施工扰动的盐池堤坝采用"土工膜+黏土夯实"修复工艺：
· 铺设1.5mmHDPE土工膜（搭接宽度≥10cm）
· 分层回填黏土（压实度≥93%），设置观测井监测渗漏量（允许值≤0.5m³/d）
3.2 支架安装工程
3.2.1 耐候钢支架施工
支架采用Q355NH耐候钢，现场焊接后进行：
· 表面处理：喷砂除锈达Sa2.5级，表面粗糙度50-80μm
· 防腐涂装：喷涂氟碳面漆（干膜厚度≥80μm），干膜附着力≥5MPa
· 安装精度：支架间距10m（确保制卤采光），倾角28°（优化发电效率）
3.2.2 动态高度调节
根据盐池蒸发周期，将支架分为固定式（高度4.1m）和升降式（调节范围3-5m）两类，通过液压装置实现季度性高度调整，保障不同卤度阶段的光照需求。
3.3 光伏组件安装
采用"分片吊装+快速接电"工艺：
· 组件运输采用防盐雾包装，到场后进行EL检测（隐裂率≤0.1%）
· 安装时使用绝缘扭矩扳手（设定值4.5N·m），避免玻璃隐裂
· 接线盒采用灌胶密封处理，引出线缆穿PE保护管（壁厚≥2mm）
3.4 电气安装工程
3.4.1 升压站施工
采用预制舱式模块化设计，舱体外部涂刷聚硅氧烷防腐涂料，内部配置除湿机（湿度控制≤60%）。设备安装前进行盐雾预处理（72小时中性盐雾试验）。
3.4.2 电缆敷设
直流电缆选用交联聚乙烯绝缘（耐温等级90℃），直埋敷设时穿CPVC管（埋深≥0.8m）。接头采用热熔对接工艺，完成后进行局部放电测试（≤5pC）。
四、施工进度计划
4.1 里程碑节点
阶段
工期
关键任务
施工准备
45天
盐池清淤、临时道路修建
桩基工程
90天
完成5000根管桩施工
支架安装
60天
耐候钢支架及防腐处理
组件安装
45天
光伏矩阵架设
电气调试
30天
升压站及储能系统联调
竣工验收
15天
盐田功能恢复及环保验收
4.2 进度保障措施
· 潮汐作业计划：每日根据潮位表调整桩基施工时间（避开高潮位2小时）
· 资源储备：提前储备30%防腐材料（如聚脲涂料、耐候钢焊条）
· BIM进度模拟：每周对比计划进度与实际进度，偏差超5%时启动赶工预案
五、质量与安全环保控制
5.1 质量控制要点
· 材料验收：光伏组件进行盐雾试验（1000小时无腐蚀），支架钢材进行力学性能复检（抗拉强度≥470MPa）
· 工序检验：桩基施工实行"三检制"（自检、互检、专检），每桩留存影像资料
· 第三方检测：委托第三方进行支架涂层厚度检测（每2000㎡抽检1点）
5.2 安全防护措施
· 高空作业：设置双绳防坠系统（锚固点抗拉力≥15kN），作业平台护栏高度≥1.2m
· 防腐作业：配备强制通风设备（风量≥15m³/min），施工人员佩戴正压式呼吸器
· 应急管理：编制卤水泄漏专项预案，现场储备吸附棉（≥500kg）及中和剂（氢氧化钙）
5.3 环境保护措施
· 施工废水处理：设置三级沉淀池（处理能力50m³/h），pH值达标后回用
· 固废处置：废油漆桶交由有资质单位处置，焊渣回收率≥95%
· 生态监测：每月监测卤虫密度（≥100个/L），确保养殖功能不受影响
六、专项技术创新
6.1 智能防腐监测系统
在支架关键节点安装腐蚀传感器（精度±0.1mm/y），实时采集数据并上传云平台，当腐蚀速率超0.2mm/y时自动报警，启动局部修复。
6.2 无人化施工技术
· 采用无人打桩机（定位精度±2cm），减少人员暴露时间
· 无人机进行组件清洁（搭载高压水雾系统），清洁效率提升3倍
6.3 盐光协同控制系统
开发光照分配算法，通过调节组件角度（±5°范围内），动态平衡发电效率与制卤需求，实现盐、电产量双提升。
七、验收标准与流程
7.1 分部分项验收
· 桩基工程：承载力检测（单桩竖向抗压承载力特征值≥800kN）
· 光伏系统：逆变器效率测试（MPPT效率≥99%）
· 盐田功能：蒸发量对比试验（与历史同期偏差≤5%）
7.2 专项验收
需通过以下专项验收：
· 盐雾环境设备适应性验收
· 储能系统充放电效率测试（≥90%）
· 盐田生态恢复验收（卤虫存活率≥95%）
7.3 竣工验收资料
提交完整的竣工资料，包括：
· 桩基施工记录及检测报告
· 防腐涂层厚度检测记录
· 盐田功能恢复评估报告
· 设备调试运行数据（连续运行30天）
八、施工管理措施
8.1 现场管理创新
实施"五知四盯"管理法：
· 五知：知人员设备、知物资材料、知施工进度、知工艺流程、知安全风险
· 四盯：盯进度、盯招采、盯物资、盯人员
8.2 技术培训体系
建立三级培训机制：
· 一级培训：盐雾环境施工专项技术（全员参与）
· 二级培训：防腐工艺操作技能（专业工种）
· 三级培训：特种作业安全规程（特种设备操作人员）
8.3 应急管理预案
编制专项应急预案：
· 卤水泄漏应急处理流程
· 盐雾腐蚀紧急防护措施
· 极端天气（台风、暴雨）应对方案
本施工方案通过系统整合盐光互补项目的关键技术与管理经验，实现光伏发电与盐业生产的协同发展。在实施过程中将根据现场实际情况动态优化施工参数，确保项目达到"安全零事故、质量零缺陷、环保零超标"的总体目标。
