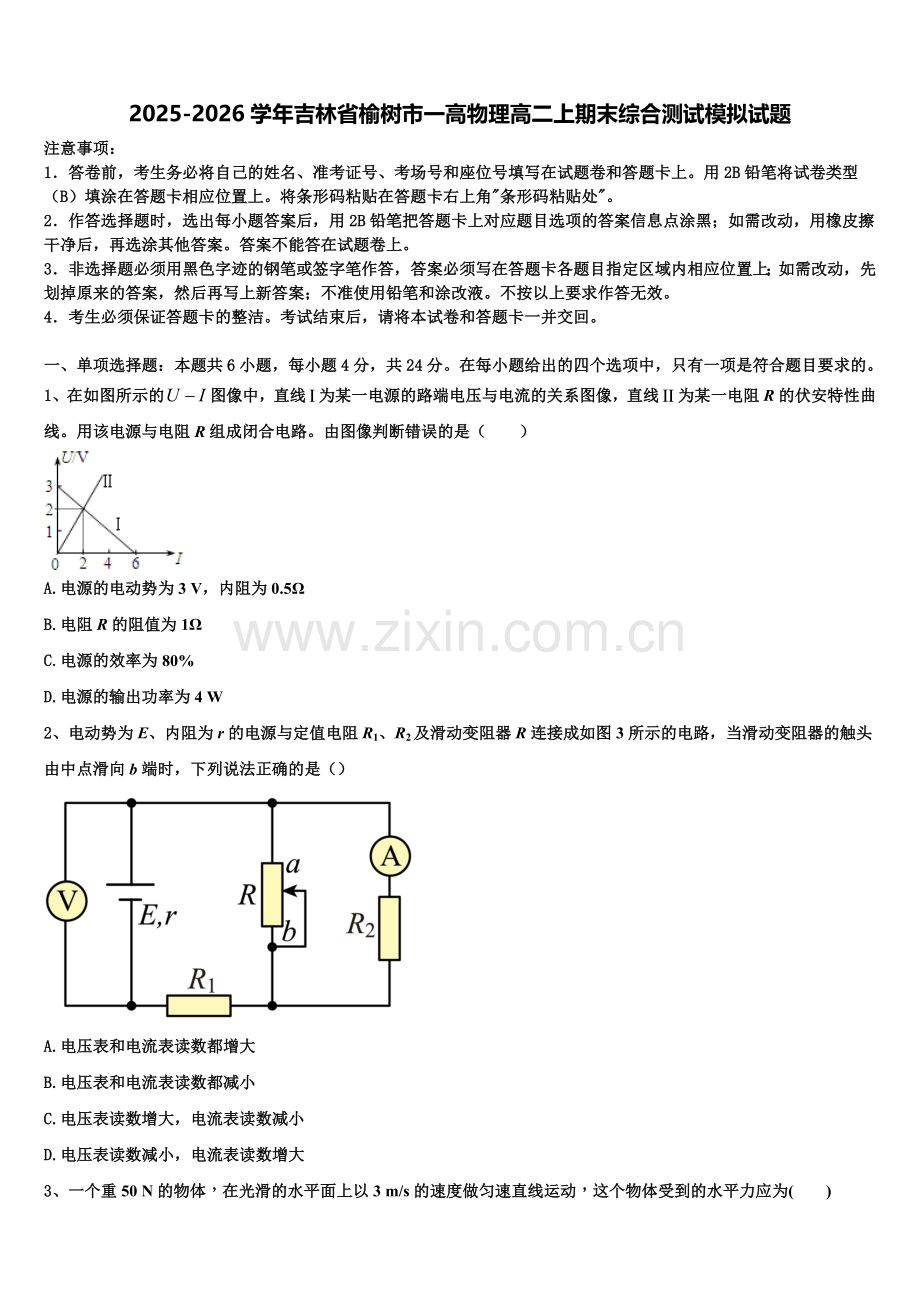

2025-2026学年吉林省榆树市一高物理高二上期末综合测试模拟试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、在如图所示的图像中，直线为某一电源的路端电压与电流的关系图像，直线为某一电阻R的伏安特性曲线。用该电源与电阻R组成闭合电路。由图像判断错误的是（　　）

A.电源的电动势为3 V，内阻为0.5Ω
B.电阻R的阻值为1Ω
C.电源的效率为80%
D.电源的输出功率为4 W
2、电动势为E、内阻为r的电源与定值电阻R1、R2及滑动变阻器R连接成如图3所示的电路，当滑动变阻器的触头由中点滑向b端时，下列说法正确的是（）

A.电压表和电流表读数都增大
B.电压表和电流表读数都减小
C.电压表读数增大，电流表读数减小
D.电压表读数减小，电流表读数增大
3、一个重50 N的物体，在光滑的水平面上以3 m/s的速度做匀速直线运动，这个物体受到的水平力应为(　　)
A.0 B.50 N
C.15 N D.5 N

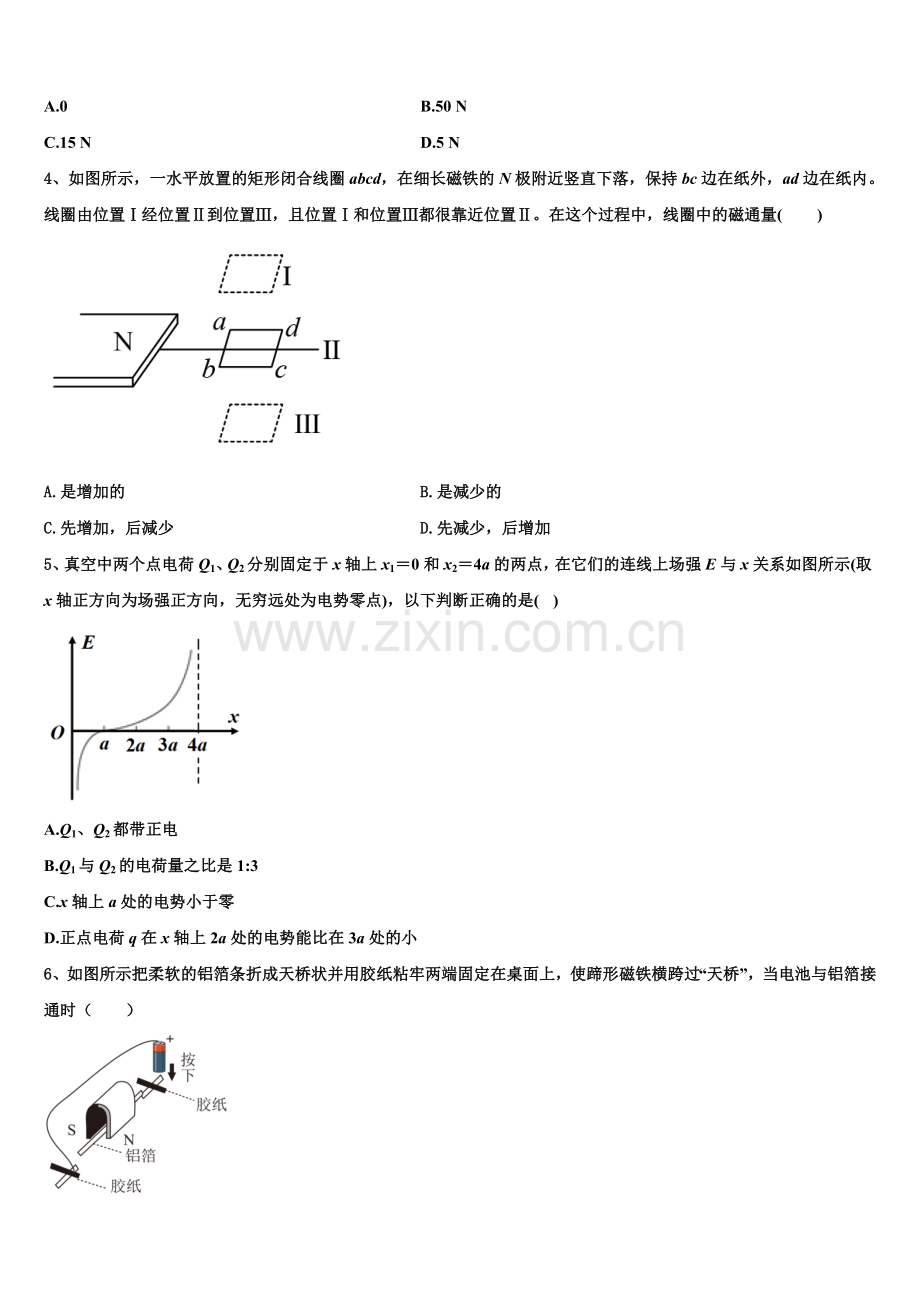

4、如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内。线圈由位置Ⅰ经位置Ⅱ到位置Ⅲ，且位置Ⅰ和位置Ⅲ都很靠近位置Ⅱ。在这个过程中，线圈中的磁通量( )

A.是增加的 B.是减少的
C.先增加，后减少 D.先减少，后增加
5、真空中两个点电荷Q1、Q2分别固定于x轴上x1＝0和x2＝4a的两点，在它们的连线上场强E与x关系如图所示(取x轴正方向为场强正方向，无穷远处为电势零点)，以下判断正确的是( )

A.Q1、Q2都带正电
B.Q1与Q2的电荷量之比是1:3
C.x轴上a处的电势小于零
D.正点电荷q在x轴上2a处的电势能比在3a处的小
6、如图所示把柔软的铝箔条折成天桥状并用胶纸粘牢两端固定在桌面上，使蹄形磁铁横跨过“天桥”，当电池与铝箔接通时（　　）

A.铝箔条中部向下方运动
B.铝箔条中部向上方运动
C.蹄形磁铁对桌面的压力不变
D.蹄形磁铁对桌面的压力减小
二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、如图所示，A图为平行板电容器内部电场；B图为等值异号点电荷的电场，其中O为两点电荷连线的中点且Oa=Ob；C图为孤立正点电荷的电场，a、b为以点电荷为圆心的圆上的点；D图为等量正点电荷的电场，a、b为两点电荷连线的中垂线上的点，且Oa=Ob。则下面四幅图中a、b两点的电场强度相同但电势不同的是（　　）
A. B.
C. D.
8、如图所示的U-I 图象中，直线Ⅰ为某电源路端电压与电流的关系图线，直线Ⅱ为某一电阻R 的U-I图线．用该电源与电阻R连接成闭合电路，由图象可知（ ）

A.R 的阻值为1.5Ω
B.电源电动势为3.0V，内阻为1.5Ω
C.电源的输出功率为3.0W
D.电阻R 消耗的功率为1.5W
9、如图所示，a、b是两个带有同种电荷的小球，用绝缘丝线悬挂于同一点，两球静止时，它们距水平面的高度相等，绳与竖直方向的夹角分别为、，且，若同时剪断两根细线，空气阻力不计，两球带电荷量不变，则（　　）

A.a、b两球同时落地
B.a、b两球飞行水平距离相等
C.a球的质量比b球的大
D.a球的电荷量比b球的大
10、如图所示的电路中，电源电动势为E，内阻为r，R1 > r，电压表和电流表均为理想电表。开关S闭合后，平行金属板中的带电液滴恰好处于静止状态。在将滑动变阻器的滑片P向b端滑动的过程中，下列说法正确的是

A.R3功率变大 B.电源的输出功率一定减小
C.电压表、电流表的示数均变大 D.电容器C所带电量减少，液滴向下加速运动
三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11．（6分）用一主尺最小分度为1mm，游标上有50个分度的游标卡尺测量一工件的长度，结果如图甲所示，可以读出此工件的长度为_________mm；图乙是用螺旋测微器测量某一圆柱的直径时的示数，此读数为____mm.

12．（12分）在“测定金属丝的电阻率”实验中，待测金属丝接入电路部分的长度约为50cm
（1）用螺旋测微器测量金属丝的直径，其中某一次测量结果如图1所示，其读数为_______mm

（2）用伏安法测金属丝的电阻Rx
实验所用器材为：电池组（电动势为3V，内阻约1Ω）、电流表（内阻约0.1Ω）、电压表（内阻约3kΩ）、滑动变阻器R（0~20Ω，额定电流2A）、开关、导线若干
某小组同学利用以上器材正确连接好电路，进行实验测量，记录数据如下：
次数
1
2
3
4
5
6
7
8
U/V
0
0.10
0.30
0.70
1.00
1.50
1.70
2.30
I/A
0
0.020
0.060
0.160
0.220
0.340
0.460
0.520
由以上数据可知，他们测量Rx是采用图2中的_________图（选填“甲”或“乙”）

（3）图3是测量Rx实验器材实物图，图中已连接了部分导线，滑动变阻器的滑片P置于变阻器的左端．请根据图2所选的电路图，在图3中补充完成该组同学实验时实物间的连线，并使闭合开关时，电压表或电流表不至于被烧坏

（4）该组同学在坐标纸上建立U—I坐标系，如图4所示，请在图4中标出测量数据坐标点，并描绘出U─I图线．由图线得到金属丝阻值Rx=_________Ω（保留两位有效数字）
（5）根据以上数据可以估算出金属丝的电阻率约为_______Ωm（填选项前的符号）
A．1×10-2　　B．1×10-3　　 C．1×10-6　　　 D．1×10-8
四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13．（10分）如图所示，水平放置的两块长直平行金属板a、b相距d=0.10m，a、b间的电场强度为E=5.0×105N/C，b板下方整个空间存在着磁感应强度大小为B=6.0T、方向垂直纸面向里的匀强磁场.今有一质量为m=4.8×10-25kg、电荷量为q=1.6×10-18C的带正电的粒子(不计重力)，从贴近a板的左端以v0 =1.0×106m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而垂直进入匀强磁场，最后粒子回到b板的Q处（图中未画出）．求P、Q之间的距离L

14．（16分）如图，两根间距为L＝0.5m的平行光滑金属导轨间接有电动势E＝3V、内阻r＝1Ω的电源，导轨平面与水平面间的夹角θ＝37°．金属杆ab垂直导轨放置，质量m＝0.2kg．导轨与金属杆接触良好且金属杆与导轨电阻均不计，整个装置处于竖直向上的匀强磁场中．当R0＝1Ω时，金属杆ab刚好处于静止状态，取g＝10m/s2，sin37°＝0.6，cos37°＝0.8

（1）求磁感应强度B的大小；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，求金属杆的加速度
15．（12分）ABC表示竖直放在电场强度为E=104V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的圆环，轨道的水平部分与半圆环相切．A为水平轨道上的一点，而且AB=R=0.2m，把一质量m=0.1kg，带电量为q=+C的小球，放在A点由静止释放后，求：（g=10m/s2）

(1)小球到达C点的速度大小
(2)小球在C点时，轨道受到的压力大小
参考答案

一、单项选择题：本题共6小题，每小题4分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1、C
【解析】A．根据闭合电路欧姆定律得：
U=E-Ir
当I=0时，U=E，由读出电源的电动势E=3V，内阻等于图线的斜率大小，则：

A正确；
B．根据图像可知电阻：

B正确；
C．电源的效率：

C错误；
D．两图线的交点表示该电源直接与电阻R相连组成闭合电路时工作状态，由图读出电压U=2V，电流I=2A，则电源的输出功率为：
P出=UI=4W
D正确。
故选C。
2、A
【解析】当滑动变阻器的触头由中点滑向b端时，接在电路中的电阻变大，总电阻也变大，总电流变小，内电压变小，输出电压变大（V表读数变大），U1变小，U2变大，I2变大，A表读数变大，选项A正确
3、A
【解析】物体只受重力和水平面的支持力，这两个力为一对平衡力，而且方向均为竖直方向，水平方向不受力
4、D
【解析】线圈从位置Ⅰ到位置Ⅱ的过程中，磁感线穿过线圈的条数减小，故向上的磁通量减小，线圈从位置Ⅱ到位置Ⅲ的过程中，线圈内穿过的向下的磁通量增加，故磁通量是先减小后增加，故D正确，ABC错误。
故选D。
5、C
【解析】A.根据图像可知，0-a为x轴负向，a-4a为x轴正向，所以Q1、Q2都带负电，故A错误；
B.因为x=a处场强为零，根据

可知Q1与Q2的电荷量之比是1:9，故B错误；
C.由于两个电荷都带负电，取无穷远处为电势零点时，电场中各点的电势都小于零，所以x轴上a处的电势小于零，故C正确；
D.正点电荷从2a处运动到3a处电场力做正功，电势能减小，故D错误
6、B
【解析】由题意，可知，通过天桥的电流方向由外向内，而磁场方向由N到S极，根据左手定则，则可知，箔条中部受到的安培力向上，铝箔条中部向上方运动，根据相互作用力，知磁铁受力方向向下，对桌子的压力增大，故B正确，ACD错误。
故选B。

二、多项选择题：本题共4小题，每小题5分，共20分。在每小题给出的四个选项中，有多个选项是符合题目要求的。全部选对的得5分，选对但不全的得3分，有选错的得0分。
7、AB
【解析】A．a、b是匀强电场中的两点，电场强度相同，a、b连线与板不平行，则与电场线不垂直，所以a点的电势高于b点的电势。故A正确。
B．等量异种电荷连线的两个点，沿着电场线的方向，电势降低，则a的电势高于b的电势。由于电场线关于两电荷连线上下对称，场强相同。故B正确。
C．a、b是同一等势面上的两点，电势相同，场强大小相等，但方向不同，故C错误。
D．根据电场线的对称性可知，ab两点电势相同，场强大小相等，但方向相反，故D错误。
故选AB。
8、ABD
【解析】A、由两图线的交点知， ，故A正确；
B、直线I在纵轴上的截距为电动势，即E=3V，斜率的绝对值为内阻，即，选项B正确；
CD、电源的输出功率P=UI=1.5W，也等于电阻R消耗的功率，选项C错误，D正确
9、AC
【解析】A．同时剪断两根细线，两小球在竖直方向的分运动均为自由落体运动，由可知，同时落地，故A正确；
BC．两球均受重力、库仑力和拉力三个力作用而平衡，且两球所受库仑力等大反向，由力平衡可知

其中为细线与竖直方向的夹角，因为，故a球的质量大于b球的质量；在水平方向库仑力的作用下，a球的水平加速度小于b球，故a球飞行的水平距离小于b球，故B错误C正确；
D．两球所受库仑力是相互作用力，由库仑定律无法判断哪个球的电荷量大，故D错误。
故选AC。
10、CD
【解析】AC．滑片P向b端移动，滑动变阻器阻值变小，电路总电阻变小，根据闭合电路欧姆定律：

可知干路电流增大，上分压增大，电压表示数变大，和构成的并联电路分压减小，通过的电流减小，则通过的电流增大，电流表示数增大，根据电功率：

可知上消耗的功率变小，A错误，C正确；
B．输出功率与外电路电阻的关系如图所示：

因为，所以总电阻减小，根据图像可知电源的输出功率变大，B错误；
D．电容器和并联，电容器两端电压与两端电压相等，根据上述分析可知电容器两端电压减小，根据电容的定义：

不变，减小，带电量减小，平行板电容器之间为匀强电场，根据：

可知电场强度减小，液滴受到竖直向上的电场力减小，竖直向下的重力不变，液滴加速向下运动，D正确。
故选CD。

三、实验题：本题共2小题，共18分。把答案写在答题卡中指定的答题处，不要求写出演算过程。
11、 ①.10.52 ②.5.826~5.829
【解析】[1]工件的长度为：
；
[2]圆柱的直径为：
。
12、 ①.（1） 0.398 （0.397-0.399） ； ②.（2）甲； ③.（3）如图
④.（4） 4.4（4.3 - 4.7） ； ⑤.（5） C
【解析】本题（1）的关键是读数时要分成整数部分和小数部分两部分来读，注意半毫米刻度线是否露出；题（2）的关键是根据数据表可以看出电表的示数变化范围较大，说明变阻器采用的是分压式接法；根据电阻定律和欧姆定律写出电阻率的表达式，然后解出电阻率的值即可；
【详解】（1）螺旋测微器的读数为：d=0+39.8×0.01mm=0.398mm；
（2）从给出的数据表可知，电流表和电压表的读数变化范围较大，所以变阻器采用的应是分压式接法，即测量采用的是甲图；
（3）连线如图所示：

（4）由图线得到金属丝的阻值为：.
（5）根据得：，代入数据得：ρ=1×10-6Ω•m，故选C.
【点睛】该题是综合性较强的题，解答时注意一下几方面：对于长度的测量注意高中所要求的游标卡尺和螺旋测微器的使用方法，读数时是固定刻度的值与可动刻度的值得和．会根据电压表、电流表及被测电阻的阻值关系，确定电流表是内接还是外接．了解实验误差产生的原因，并会在试验中做到尽可能的减小误差

四、计算题：本题共3小题，共38分。把答案写在答题卡中指定的答题处，要求写出必要的文字说明、方程式和演算步骤。
13、8cm
【解析】粒子a板左端运动到P处，由动能定理得

代入有关数据，解得
，代入数据得θ=30°
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图
由几何关系得

联立求得
代入数据解得
14、（1）2T；（2）1.5m/s2，方向沿斜面向上
【解析】（1）当R0=1Ω时，根据闭合电路的欧姆定律求解电流强度，由平衡条件求解磁感应强度；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，根据牛顿第二定律求解加速度大小
【详解】（1）当R0＝1Ω时，根据闭合电路的欧姆定律可得
根据左手定则可知安培力方向水平向右；
由平衡条件有：BILcosθ＝mgsinθ
解得B＝2T；
（2）若保持B的大小不变而将方向改为垂直于斜面向上，此时安培力的方向沿斜面向上，大小不变；
根据牛顿第二定律可得：BIL﹣mgsinθ＝ma
解得：a＝1.5m/s2，方向沿斜面向上
【点睛】本题主要是考查安培力作用下的导体棒的平衡问题，解答此类问题要明确导体棒的受力情况，结合平衡条件列方程解答
15、 (1) (2)3N
【解析】(1)设小球在C点的速度大小是vC，则对于小球由A→C的过程中，由动能定理得：

解得：

(2)小球在C点时受力分析如图

由牛顿第二定律得：

解得：

由牛顿第三定律可知，小球对轨道压力：
NC′=NC=3N
