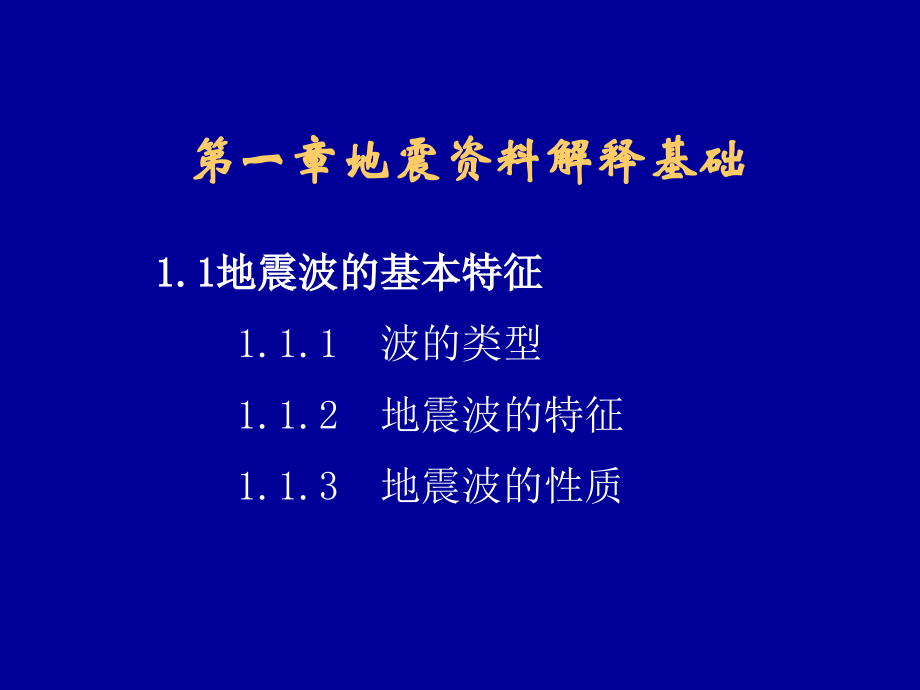

单击此处编辑母版标题样式,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,地震地质综合解释,前 言,1,、,地震地质解释的核心是什么,？,2,、,地震勘探发展的现状与前景及其制约因素。,3,、,地震地质解释的基本内容,：,（1）,地震地质解释在构造方面的应用,（盆地与构造样式分析）,（2）,地震地质解释在沉积方面的应用,（,地震地层与层序地层）,（3）,地震地质解释开发方面的应用,（油藏描述与油气动态检测）,第一章,地震资料解释基础,1.1地震波的基本特征,1.1.1 波的类型,1.1.2 地震波的特征,1,.1.3,地震波的性质,1.1地震波的基本特征,1.1.1 波的类型 地震波可分为入射波、反射波、直达波、透射波、折射波、滑行波等几种（图1-1）。,与勘探有关的几种地震波,1）地震波的特性：入射波的振幅和分界面两边介质的波阻抗有如下关系：,Ar=,2,V,2,1,V,1,Ai,2,V,2,+,1,V,1,1,V,1,表示反射界面上介质的密度和速度；,2,V,2,表示反射界面下介质的密度和速度；,分界面两边各介质密度和速度乘积,2,V,2,、,2,V,2,叫,波阻抗,；,比值Ar/Ai叫做波从介质入射到分界面时界面的,反射系数 R,。,由上式可以得到以下几点重要的认识：,2）反射波形成的条件:,当界面波阻抗相等时只有透射波而无反射波,只有当界面波阻抗不等时才能产生反射波。,3）反射波强度,:,波阻抗差越大，反射系数越大，反射波能量越强；反射波的强度不仅随波阻抗差增大而增强，还随波阻抗之和的增加而减弱。浅层反射界面与深层反射界面具有相同的波阻抗差时，深层反射界面反射系数相对变小，反射波强度减弱。,4）反射极性:,当反射界面下介质波阻抗(Z,2,),大于入射介质波阻抗(Z,1,),时，R0，反射波与入射波的相位相同，称为,正极性反射,；当Z,2,Z,1,时，Rt时，同一点接收到来自界面R,1,和R,2,的两个反射波是可以分开，形成两个保留各自波形特征的单波（图1-17）。,图1-17地震厚度大于地震子波延续时间的波形,2、当岩层较薄地震子波的延续时大于穿越岩层的往返时，即t,或 2h/v n/v,消去V,则:2h n/2(n=1,h=/2),由此可知，,分辨地层的厚度与地震脉冲的周数有关,。当地震子波的延续时间为一个周期时（n=1）,可分辨的地层厚度为半个波长（h/2）。,Widess（1973）,设计了楔形地层的模型，用来研究反射波形随地层厚度的变化（图1-19）。，当地层的厚度大于半个波长时，顶、底界面是可识别的。当地层厚度趋近于1/4波长时，顶底界面反射波相长干涉，出现调谐现象，振幅变得最强；当地层厚度向1/8波长趋近时，波形变化很微弱，甚至消失。,图1-19 楔形地层的地震响应,1、4、4水平分辨率,水平分辨率也叫横向分辨率，是指地震在横向上能分辨地质体的最小宽度。按物理地震学的观点，地面观测点得到的地震反射不是地下界面某特定点的响应，而是反射“点”周围一个面积上多点源响应的总和。在三维空间，波前是一个面，随时间向前推移，当遇到反射界面时就会产生反射背至波的波前越过反射界面时，在初至波波前后面1/4波长处相应相位的波前刚和反射面相切，人们把这时初至波波前切割反射界面的宽度叫第一菲涅耳带（图1-20）,图1-20 菲涅尔带示意图,如图所示，设在界面O点自激自收，波在界面O,点产生的反射最早到达地面O点，在界面O,点两侧所有点产生的反射到达O点时间应分别晚于O,。,一般认为，双程时间小于半个周期的界面上的点（例如C和C,点）产生的反射，在O点上是相互加强的。双程时间大于半个周期的界面上的点产生的反射对O点贡献不大。于是以O为圆心，OC为半径画圆，圆内包括的界面段CC,叫做相对于O点形成波源的菲涅耳带。菲涅耳带的范围（图1-20）可知：,DC=v/2(T/2)=/4,表示宽度不等的砂岩体横向分辨模型,影响地震波传播的地质因素,1.5.1 表层地震地质条件,1,.5.,2 地下地震地质条件,1.5.3.界面的质量,1、5、1,影响地震波传播的地质因素,地震波在传播过程中，主要受到地下和地面各种地质因素与地震地质条件的影响，从而使波的传播和运动方式发生改变，波的强度和稳定性发生变化。如地形高程、风化带和近地表速度变化对地下反射界面的影响。由于高程、风化带厚度和近地表速度的变化使其下伏的反射界面发生畸变，形成假构造。熟悉和研究这些影响有助于提高解释的正确性，避免解释陷井。,1、表层地震地质条件,图1-22,风化层变化对地下反射界面的影响,图1-23,连续介质中的波前和射线 图1-24连续介质时的反射波及 时距曲线,2、地下地震地质条件,图1-25,波的散射,作业：判断剖面的分辨率,剖面1：为深度剖面，平均速度V=1450m/s,计算地震同相轴的主频和分辨率,剖面2：为时间剖面，平均速度V=3500m/s,计算地震同相轴的主频和分辨率,论述地震分辨率的主要因素，和受其限制解决地质问题的局限性,
