2025年电气工程及自动化知识核心练试题及答案

一、单项选择题（每题 3 分，共 30 分）
1. 下列哪种电机不属于交流电机（ ）
A. 异步电动机 B. 同步电动机 C. 直流电动机 D. 感应电动机
答案：C
解析：直流电动机是依靠直流电源供电运行的，不属于交流电机，而异步电动机、同步电动机、感应电动机都属于交流电机。

2. 变压器的变比是指（ ）
A. 一、二次侧电压之比 B. 一、二次侧电流之比 C. 一、二次侧匝数之比 D. 以上都不对
答案：C
解析：变压器变比通常指一、二次侧匝数之比，根据变压器原理，匝数比决定了电压比等参数。

3. 三相异步电动机的旋转磁场转速与（ ）有关。
A. 电源频率 B. 磁极对数 C. 转差率 D. A 和 B
答案：D

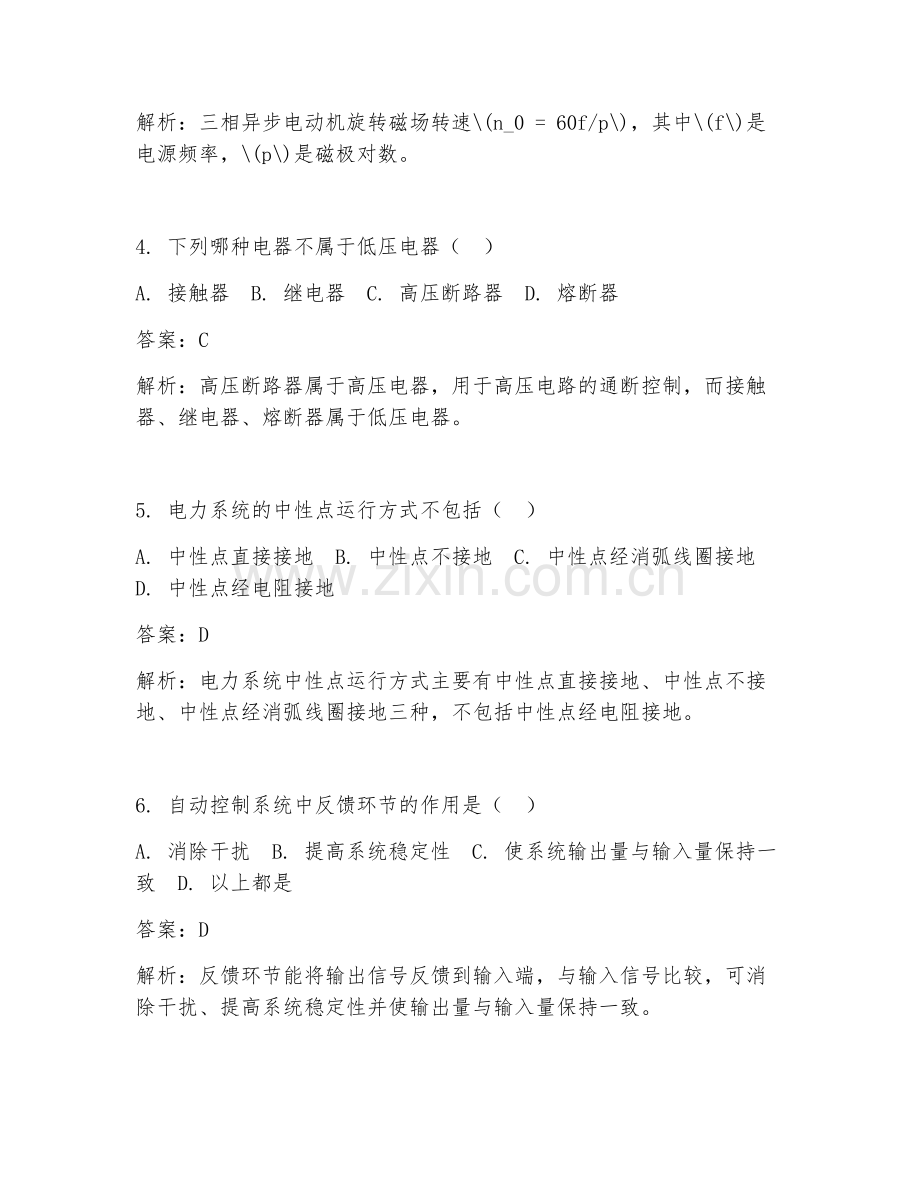

解析：三相异步电动机旋转磁场转速\(n_0 = 60f/p\)，其中\(f\)是电源频率，\(p\)是磁极对数。

4. 下列哪种电器不属于低压电器（ ）
A. 接触器 B. 继电器 C. 高压断路器 D. 熔断器
答案：C
解析：高压断路器属于高压电器，用于高压电路的通断控制，而接触器、继电器、熔断器属于低压电器。

5. 电力系统的中性点运行方式不包括（ ）
A. 中性点直接接地 B. 中性点不接地 C. 中性点经消弧线圈接地 D. 中性点经电阻接地
答案：D
解析：电力系统中性点运行方式主要有中性点直接接地、中性点不接地、中性点经消弧线圈接地三种，不包括中性点经电阻接地。

6. 自动控制系统中反馈环节的作用是（ ）
A. 消除干扰 B. 提高系统稳定性 C. 使系统输出量与输入量保持一致 D. 以上都是
答案：D
解析：反馈环节能将输出信号反馈到输入端，与输入信号比较，可消除干扰、提高系统稳定性并使输出量与输入量保持一致。

7. 下列哪种传感器不属于电量传感器（ ）
A. 电流互感器 B. 电压互感器 C. 温度传感器 D. 霍尔传感器
答案：C
解析：温度传感器是测量非电量温度的传感器，不属于电量传感器，电流互感器、电压互感器、霍尔传感器可用于测量电量。

8. 直流发电机的电枢电动势与（ ）成正比。
A. 磁通 B. 转速 C. 磁通和转速 D. 以上都不对
答案：C
解析：直流发电机电枢电动势\(E = C_e\varPhi n\)，其中\(C_e\)为电动势常数，\(\varPhi\)为磁通，\(n\)为转速，所以与磁通和转速成正比。

9. 电力系统短路时，短路电流的大小与（ ）有关。
A. 短路类型 B. 短路点位置 C. 电源容量 D. 以上都是
答案：D
解析：短路电流大小受短路类型（如三相短路、两相短路等）、短路点位置、电源容量等多种因素影响。

10. 下列哪种调速方法不属于直流电动机调速方法（ ）
A. 改变电枢电压调速 B. 改变磁极对数调速 C. 改变电枢回路电阻调速 D. 变频调速
答案：D
解析：变频调速是交流电动机的调速方法，直流电动机调速方法有改变电枢电压调速、改变磁极对数调速（仅适用于他励直流电动机）、改变电枢回路电阻调速。

二、多项选择题（每题 5 分，共 25 分）
1. 以下属于电力系统一次设备的有（ ）
A. 发电机 B. 变压器 C. 断路器 D. 继电器
答案：ABC
解析：发电机、变压器、断路器属于一次设备，直接用于生产、输送和分配电能；继电器属于二次设备，用于对一次设备进行控制、保护等。

2. 异步电动机的调速方法有（ ）
A. 改变磁极对数调速 B. 改变转差率调速 C. 变频调速 D. 改变电枢电压调速
答案：ABC
解析：异步电动机调速方法包括改变磁极对数调速、改变转差率调速（如调压调速、转子串电阻调速等）、变频调速；改变电枢电压调速是直流电动机调速方法。

3. 下列关于变压器的说法正确的是（ ）
A. 变压器可以改变电压 B. 变压器可以改变电流 C. 变压器可以改变阻抗 D. 变压器可以改变功率
答案：ABC
解析：变压器能改变电压、电流和阻抗，但不能改变功率，遵循能量守恒定律。

4. 自动控制系统的性能指标包括（ ）
A. 稳定性 B. 快速性 C. 准确性 D. 可靠性
答案：ABC
解析：自动控制系统性能指标主要有稳定性、快速性、准确性；可靠性是系统运行的重要要求，但不是性能指标的直接体现。

5. 常用的电气制动方法有（ ）
A. 能耗制动 B. 反接制动 C. 回馈制动 D. 机械制动
答案：ABC
解析：电气制动方法有能耗制动、反接制动、回馈制动；机械制动不属于电气制动方法。

三、填空题（每题 3 分，共 15 分）
1. 三相异步电动机主要由定子和（ ）两大部分组成。
答案：转子
解析：三相异步电动机基本结构包括定子和转子。

2. 电力系统的无功功率电源主要有发电机、（ ）、静止无功补偿器等。
答案：调相机
解析：调相机是电力系统中常见的无功功率电源之一。

3. 直流电动机的励磁方式有他励、并励、（ ）和复励。
答案：串励
解析：直流电动机励磁方式包含他励、并励、串励和复励。

4. 变压器的损耗包括铁损耗和（ ）。
答案：铜损耗
解析：变压器损耗分为铁损耗和铜损耗。

5. 自动控制系统按输入信号的变化规律可分为恒值控制系统、随动控制系统和（ ）。
答案：程序控制系统
解析：自动控制系统按输入信号变化规律分为恒值、随动和程序控制系统。

四、简答题（每题 10 分，共 20 分）
1. 简述三相异步电动机的工作原理。
答案：三相异步电动机定子绕组通入三相交流电后，会产生旋转磁场。转子绕组在旋转磁场中切割磁力线，产生感应电动势和感应电流。根据电磁力定律，载流的转子导体在磁场中会受到电磁力作用，从而使转子顺着旋转磁场的方向转动。但转子的转速始终低于旋转磁场的转速，存在转差率，这就是三相异步电动机的工作原理。
解析：三相异步电动机工作原理关键在于定子旋转磁场与转子感应电流相互作用产生电磁转矩使转子转动，且转速与旋转磁场转速有差异。

2. 说明电力系统中无功补偿的意义。
答案：电力系统中无功补偿具有重要意义。一方面，可提高电力系统的功率因数，减少线路损耗，降低发电设备容量需求，提高发电设备利用率。另一方面，能改善电压质量，保证用户端电压稳定，提高电力系统运行的稳定性和可靠性，满足各类用电设备的正常运行要求。
解析：无功补偿对电力系统的经济性、电压稳定性和设备运行可靠性都有积极影响，是电力系统运行中的重要环节。

五、计算题（10 分）
一台三相异步电动机，额定功率\(P_N = 10kW\)，额定电压\(U_N = 380V\)，额定功率因数\(\cos\varphi_N = 0.85\)，额定效率\(\eta_N = 0.88\)。求该电动机的额定电流\(I_N\)。
答案：根据公式\(P_N = \sqrt{3}U_NI_N\cos\varphi_N\eta_N\)，可得\(I_N=\frac{P_N}{\sqrt{3}U_N\cos\varphi_N\eta_N}\)。将\(P_N = 10kW\)，\(U_N = 380V\)，\(\cos\varphi_N = 0.85\)，\(\eta_N = 0.88\)代入公式：\(I_N=\frac{10000}{\sqrt{3}\times380\times0.85\times0.88}\approx20.4A\)。
解析：利用三相功率公式变形求解额定电流，将已知参数代入公式计算得出结果。
