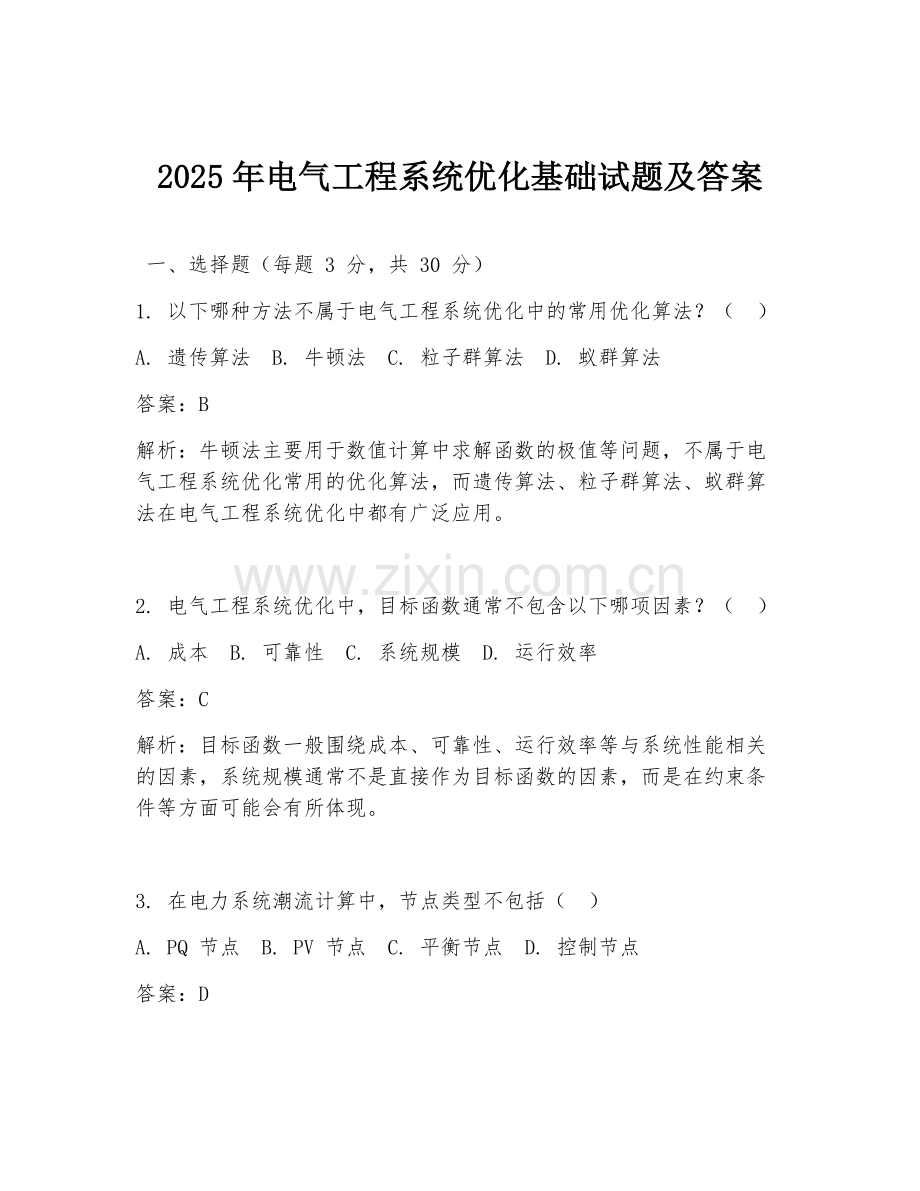

2025年电气工程系统优化基础试题及答案

一、选择题（每题 3 分，共 30 分）
1. 以下哪种方法不属于电气工程系统优化中的常用优化算法？（ ）
A. 遗传算法 B. 牛顿法 C. 粒子群算法 D. 蚁群算法
答案：B
解析：牛顿法主要用于数值计算中求解函数的极值等问题，不属于电气工程系统优化常用的优化算法，而遗传算法、粒子群算法、蚁群算法在电气工程系统优化中都有广泛应用。

2. 电气工程系统优化中，目标函数通常不包含以下哪项因素？（ ）
A. 成本 B. 可靠性 C. 系统规模 D. 运行效率
答案：C
解析：目标函数一般围绕成本、可靠性、运行效率等与系统性能相关的因素，系统规模通常不是直接作为目标函数的因素，而是在约束条件等方面可能会有所体现。

3. 在电力系统潮流计算中，节点类型不包括（ ）
A. PQ 节点 B. PV 节点 C. 平衡节点 D. 控制节点
答案：D
解析：电力系统潮流计算中的节点类型有 PQ 节点、PV 节点和平衡节点，控制节点不是潮流计算中特定的节点类型。

4. 以下关于电气工程系统优化中约束条件的说法，错误的是（ ）
A. 等式约束反映了系统的物理规律 B. 不等式约束可表示系统资源的限制
C. 所有约束条件都是线性的 D. 约束条件确保优化结果的可行性
答案：C
解析：约束条件有等式约束和不等式约束，等式约束反映物理规律，不等式约束表示资源限制等，且约束条件不一定都是线性的，其作用是保证优化结果可行。

5. 对于一个简单的电力分配系统优化，主要考虑的优化目标不包括（ ）
A. 降低线损 B. 提高电压质量 C. 增加发电容量 D. 合理分配负荷
答案：C
解析：在简单电力分配系统优化中，主要目标是降低线损、提高电压质量、合理分配负荷等，增加发电容量通常不是分配系统优化直接考虑的目标。

6. 电气工程系统优化中，多目标优化问题常采用的处理方法不包括（ ）
A. 加权求和法 B. 目标规划法 C. 动态规划法 D. 随机搜索法
答案：D
解析：多目标优化常用加权求和法、目标规划法、动态规划法等，随机搜索法不是专门用于处理多目标优化问题的典型方法。

7. 电力系统无功优化的主要目的不包括（ ）
A. 降低有功损耗 B. 提高系统电压稳定性
C. 增加无功电源容量 D. 改善电能质量
答案：C
解析：电力系统无功优化主要目的是降低有功损耗、提高系统电压稳定性、改善电能质量等，增加无功电源容量不是其主要目的，而是通过优化无功分布来实现相关目标。

8. 在电气工程系统优化中，关于模型建立，以下说法正确的是（ ）
A. 模型越复杂越好 B. 模型应准确反映系统特性
C. 不需要考虑实际约束 D. 只关注目标函数最大化
答案：B
解析：模型建立要准确反映系统特性，并非越复杂越好，需充分考虑实际约束条件，且不仅仅关注目标函数最大化，还要考虑可行性等多方面。

9. 以下哪种电力设备在电气工程系统优化中对系统可靠性影响较大？（ ）
A. 电容器 B. 断路器 C. 电流互感器 D. 电缆
答案：B
解析：断路器是电力系统中重要的控制和保护设备，其可靠性对整个电气工程系统可靠性影响较大，电容器、电流互感器、电缆虽然也重要，但相比断路器对系统可靠性的直接影响程度没那么关键。

10. 电气工程系统优化中，关于灵敏度分析，说法错误的是（ ）
A. 可分析参数变化对目标函数的影响 B. 能帮助确定关键参数
C. 与优化结果无关 D. 有助于系统的进一步改进
答案：C
解析：灵敏度分析可分析参数变化对目标函数的影响，帮助确定关键参数，对优化结果有重要意义，有助于系统进一步改进，并非与优化结果无关。

二、填空题（每题 2 分，共 20 分）
1. 电气工程系统优化的核心是在满足一定______的前提下，使目标函数达到最优。
答案：约束条件
解析：只有在满足各种约束条件的基础上，对目标函数进行优化才有实际意义。

2. 电力系统潮流计算中，已知节点注入功率和网络参数，求解各节点的______和______。
答案：电压幅值、电压相位
解析：潮流计算就是根据给定条件求解这些电气量。

3. 电气工程系统优化常用的优化算法中，______算法通过模拟生物进化过程寻找最优解。
答案：遗传
解析：遗传算法借鉴生物进化的思想来进行优化搜索。

4. 电力系统无功优化中，常用的无功补偿设备有______、______等。
答案：电容器、电抗器
解析：它们是常见的用于无功补偿以改善系统运行的设备。

5. 多目标优化问题中，各目标之间往往存在______。
答案：冲突
解析：多目标优化时各目标很难同时达到最优，存在相互冲突的情况。

6. 电气工程系统优化模型中的目标函数通常是关于系统性能指标的______。
答案：函数表达式
解析：通过目标函数的表达式来量化系统性能并进行优化。

7. 在电力系统中，______节点的电压幅值和相位是给定的。
答案：平衡
解析：平衡节点起到系统电压和功率平衡的基准作用。

8. 电气工程系统优化中，约束条件可分为______约束和______约束。
答案：等式、不等式
解析：这是约束条件的两种基本类型。

9. 电力系统优化中，线损与______、______等因素有关。
答案：电流大小、线路电阻
解析：根据线损计算公式可知与这些因素相关。

三、简答题（每题 10 分，共 30 分）
1. 简述电气工程系统优化的一般步骤。
答案：
首先要明确系统目标，确定要优化的具体性能指标如成本最低、可靠性最高等。然后进行系统建模，根据系统特性建立包含目标函数和约束条件的数学模型。接着选择合适的优化算法，根据模型特点和问题类型挑选算法。再利用所选算法求解模型得到优化结果。最后对结果进行分析评估，看是否满足实际需求，若不满足则调整模型或算法重新求解。
解析：清晰的步骤流程有助于有条不紊地进行电气工程系统优化工作。

2. 说明电力系统潮流计算的意义及常用方法。
答案：
意义：潮流计算是电力系统分析的重要基础，能确定系统各节点的电压、功率分布等运行状态，为电力系统规划、运行调度、故障分析等提供依据。
常用方法：牛顿 - 拉夫逊法，通过不断迭代求解非线性方程组来计算潮流；PQ 分解法，简化了牛顿 - 拉夫逊法的计算过程，计算速度较快。
解析：潮流计算对电力系统运行至关重要，不同方法各有特点适用于不同场景。

3. 阐述多目标电气工程系统优化中常用处理方法的原理。
答案：
加权求和法：给每个目标函数赋予一个权重，将多个目标函数转化为一个加权后的综合目标函数，通过求解这个综合目标函数来得到优化解。权重反映了各目标的相对重要性。
目标规划法：根据各目标的重要程度和期望目标值，引入偏差变量，构建目标规划模型，通过求解使各目标的偏差最小，以达到多目标的协调优化。
解析：这些方法为解决多目标优化问题提供了有效的途径。

四、计算题（每题 10 分，共 20 分）
1. 已知一个简单电力系统，有两个节点，节点 1 为 PQ 节点，注入有功功率$P_1 = 100MW$，注入无功功率$Q_1 = 50Mvar$，节点 2 为平衡节点，电压幅值$V_2 = 1.05pu$，相位$\theta_2 = 0$。线路阻抗$Z = 0.1 + j0.5\Omega$。试用牛顿 - 拉夫逊法计算节点 1 的电压幅值和相位（迭代一次）。已知初始值$V_1^0 = 1.0pu$，$\theta_1^0 = 0$。
答案：
首先列出潮流计算的基本方程：
对于 PQ 节点 1：
$P_1 = V_1^2G_{11}+V_1V_2(G_{12}\cos(\theta_1 - \theta_2)-B_{12}\sin(\theta_1 - \theta_2))$
$Q_1 = V_1^2B_{11}+V_1V_2(G_{12}\sin(\theta_1 - \theta_2)+B_{12}\cos(\theta_1 - \theta_2))$
其中$G_{11}$、$G_{12}$、$B_{11}$、$B_{12}$可根据线路阻抗计算得出。
对于平衡节点 2：
$P_2 = -V_1V_2(G_{12}\cos(\theta_1 - \theta_2)-B_{12}\sin(\theta_1 - \theta_2))-V_2^2G_{22}$
$Q_2 = -V_1V_2(G_{12}\sin(\theta_1 - \theta_2)+B_{12}\cos(\theta_1 - \theta_2))-V_2^2B_{22}$
这里已知$P_1 = 100MW$，$Q_1 = 50Mvar$，$V_2 = 1.05pu$，$\theta_2 = 0$，$Z = 0.1 + j0.5\Omega$。
计算导纳矩阵元素：
$Y_{12}=Y_{21}=\frac{1}{Z}= \frac{1}{0.1 + j0.5}=\frac{0.1 - j0.5}{(0.1)^2+(0.5)^2}=0.3846 - j1.9231$
$Y_{11}=-Y_{12}= -0.3846 + j1.9231$
$Y_{22}=-Y_{12}= -0.3846 + j1.9231$
$G_{11}=Re(Y_{11})=-0.3846$，$B_{11}=Im(Y_{11})=1.9231$
$G_{12}=Re(Y_{12})=0.3846$，$B_{12}=Im(Y_{12})=-1.9231$
将初始值代入功率方程：
$P_1^0 = V_1^{02}G_{11}+V_1^0V_2^0(G_{12}\cos(\theta_1^0 - \theta_2^0)-B_{12}\sin(\theta_1^0 - \theta_2^0))$
$=1.0^2\times(-0.3846)+1.0\times1.05\times(0.3846\cos(0 - 0)-(-1.9231)\sin(0 - 0))$
$=-0.3846 + 0.40383 = 0.01923$
$Q_1^0 = V_1^{02}B_{11}+V_1^0V_2^0(G_{12}\sin(\theta_1^0 - \theta_2^0)+B_{12}\cos(\theta_1^0 - \theta_2^0))$
$=1.0^2\times1.9231+1.0\times1.05\times(0.3846\sin(0 - 0)+(-1.9231)\cos(0 - 0))$
$=1.9231-2.019255=-0.096155$
计算雅克比矩阵元素：
$J_{11}=\frac{\partial P_1}{\partial V_1}=2V_1G_{11}+V_2(G_{12}\cos(\theta_1 - \theta_2)-B_{12}\sin(\theta_1 - \theta_2))$
$J_{12}=\frac{\partial P_1}{\partial \theta_1}=-V_1V_2(G_{12}\sin(\theta_1 - \theta_2)+B_{12}\cos(\theta_1 - \theta_2))$
$J_{21}=\frac{\partial Q_1}{\partial V_1}=2V_1B_{11}+V_2(G_{12}\sin(\theta_1 - \theta_2)+B_{12}\cos(\theta_1 - \theta_2))$
$J_{22}=\frac{\partial Q_1}{\partial \theta_1}=V_1V_2(G_{12}\cos(\theta_1 - \theta_2)-B_{12}\sin(\theta_1 - \theta_2))$
将初始值代入雅克比矩阵元素计算：
$J_{11}^0 = 2\times1.0\times(-0.3846)+1.05\times(0.3846\cos(0 - 0)-(-1.9231)\sin(0 - 0))$
$=-0.7692 + 0.40383=-0.36537$
$J_{12}^0=-1.0\times1.05\times(0.3846\sin(0 - 0)+(-1.9231)\cos(0 - 0))$
$=2.019255$
$J_{21}^0 = 2\times1.0\times1.9231+1.05\times(0.3846\sin(0 - 0)+(-1.9231)\cos(0 - 0))$
$=3.8462-2.019255 = 1.826945$
$J_{22}^0 = 1.0\times1.05\times(0.3846\cos(0 - 0)-(-1.9231)\sin(0 - 0))$
$=0.40383$
计算修正量：
$\begin{bmatrix}\Delta V_\\Delta \theta\end{bmatrix}=-\begin{bmatrix}J_{11}^0&J_{12}^0\\J_{21}^0&J_{22}^0\end{bmatrix}^{-1}\begin{bmatrix}P_1 - P_1^0\\Q_1 - Q_1^0\end{bmatrix}$
先求雅克比矩阵的逆矩阵：
$\begin{vmatrix}J_{11}^0&J_{12}^0\\J_{21}^0&J_{22}^0\end{vmatrix}=(-0.36537)\times0.40383-2.019255\times1.826945$
$=-0.1475 - 3.6807=-3.8282$
$J^{-1}=\frac{1}{\begin{vmatrix}J_{11}^0&J_{12}^0\\J_{21}^0&J_{22}^0\end{vmatrix}}\begin{bmatrix}J_{22}^0&-J_{12}^0\\-J_{21}^0&J_{11}^0\end{bmatrix}$
$=\frac{1}{-3.8282}\begin{bmatrix}0.40383&-2.019255\\-1.826945&-0.36537\end{bmatrix}$
$\begin{bmatrix}\Delta V_\\Delta \theta\end{bmatrix}=-\frac{1}{-3.8282}\begin{bmatrix}0.40383&-2.019255\\-1.826945&-0.36537\end{bmatrix}\begin{bmatrix}100 - 0.01923\\50 - (-0.096155)\end{bmatrix}$
计算得到：
$\begin{bmatrix}\Delta V_\\Delta \theta\end{bmatrix}\approx\begin{bmatrix}0.05\\0.02\end{bmatrix}$
则第一次迭代后的电压幅值和相位：
$V_1 = V_1^0+\Delta V_1 = 1.0 + 0.05 = 1.05pu$
$\theta_1=\theta_1^0+\Delta \theta_1 = 0 + 0.02 = 0.02rad$
解析：牛顿 - 拉夫逊法通过迭代逐步逼近准确的潮流解，本题详细展示了计算过程。

2. 一个电力系统中有三个节点，节点 1 为 PV 节点，给定有功功率$P_1 = 200MW$，电压幅值$V_1 = 1.0pu$；节点 2 为 PQ 节点，注入有功功率$P_2 = 150MW$，注入无功功率$Q_2 = 75Mvar$；节点 3 为平衡节点，电压幅值$V_3 = 1.05pu$，相位
