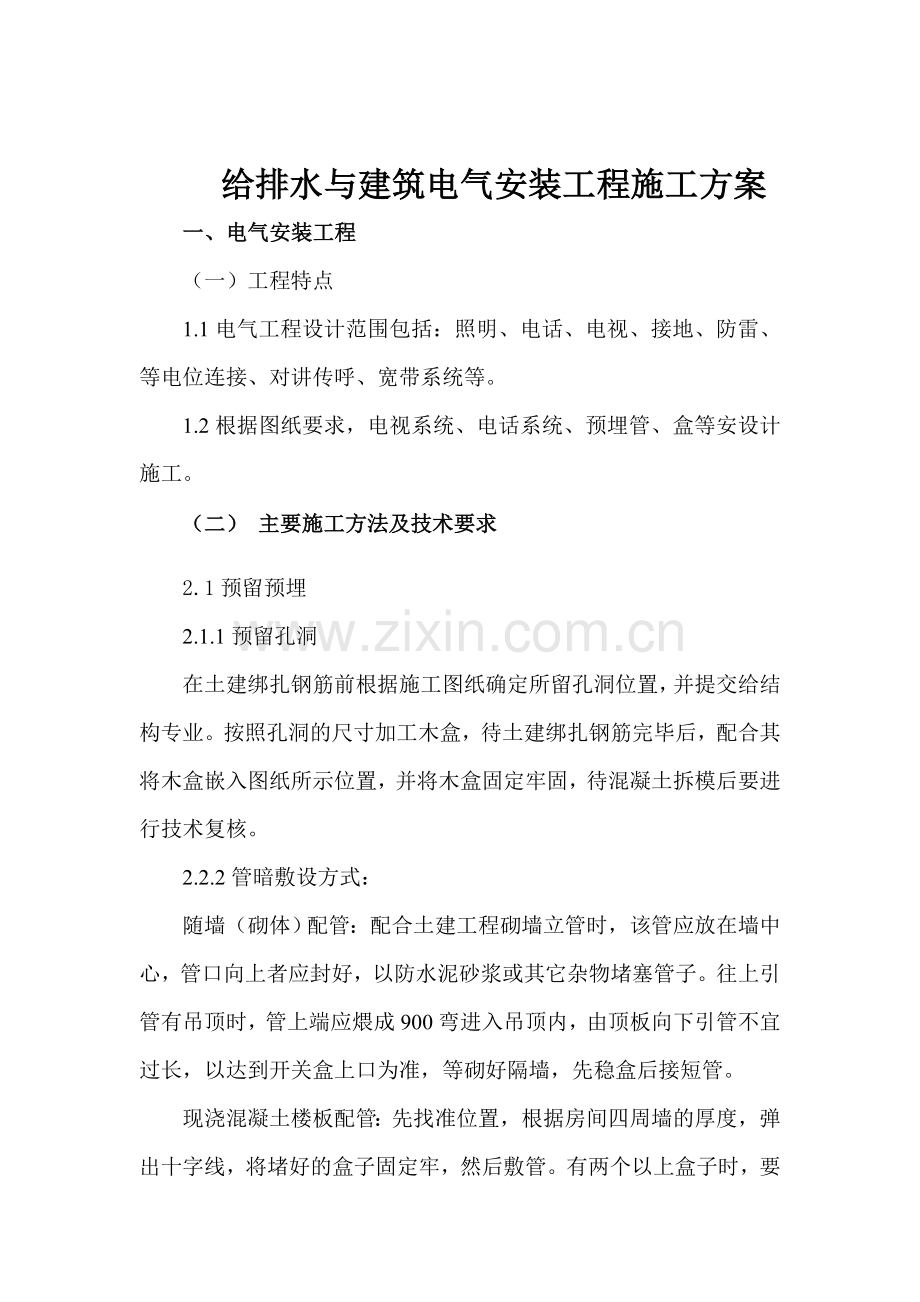

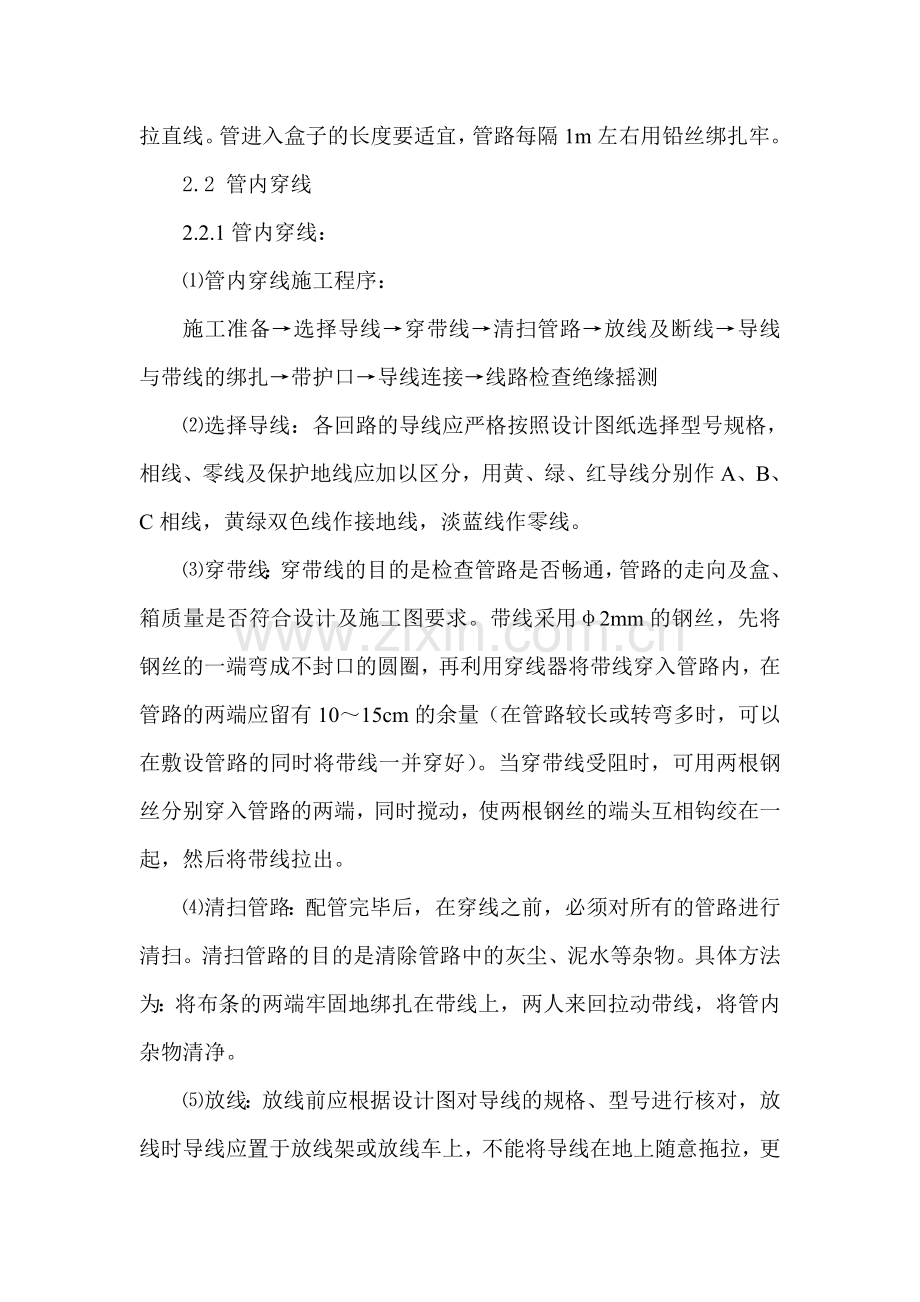

给排水与建筑电气安装工程施工方案一、电气安装工程（一）工程特点1.1电气工程设计范围包括：照明、电话、电视、接地、防雷、等电位连接、对讲传呼、宽带系统等。1.2根据图纸要求，电视系统、电话系统、预埋管、盒等安设计施工。（二） 主要施工方法及技术要求2.1预留预埋2.1.1预留孔洞在土建绑扎钢筋前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔洞的尺寸加工木盒，待土建绑扎钢筋完毕后，配合其将木盒嵌入图纸所示位置，并将木盒固定牢固，待混凝土拆模后要进行技术复核。2.2.2管暗敷设方式：随墙（砌体）配管：配合土建工程砌墙立管时，该管应放在墙中心，管口向上者应封好，以防水泥砂浆或其它杂物堵塞管子。往上引管有吊顶时，管上端应煨成900弯进入吊顶内，由顶板向下引管不宜过长，以达到开关盒上口为准，等砌好隔墙，先稳盒后接短管。现浇混凝土楼板配管：先找准位置，根据房间四周墙的厚度，弹出十字线，将堵好的盒子固定牢，然后敷管。有两个以上盒子时，要拉直线。管进入盒子的长度要适宜，管路每隔1m左右用铅丝绑扎牢。2.2 管内穿线2.2.1管内穿线：管内穿线施工程序：施工准备选择导线穿带线清扫管路放线及断线导线与带线的绑扎带护口导线连接线路检查绝缘摇测选择导线：各回路的导线应严格按照设计图纸选择型号规格，相线、零线及保护地线应加以区分，用黄、绿、红导线分别作A、B、C相线，黄绿双色线作接地线，淡蓝线作零线。穿带线：穿带线的目的是检查管路是否畅通，管路的走向及盒、箱质量是否符合设计及施工图要求。带线采用2mm的钢丝，先将钢丝的一端弯成不封口的圆圈，再利用穿线器将带线穿入管路内，在管路的两端应留有1015cm的余量（在管路较长或转弯多时，可以在敷设管路的同时将带线一并穿好）。当穿带线受阻时，可用两根钢丝分别穿入管路的两端，同时搅动，使两根钢丝的端头互相钩绞在一起，然后将带线拉出。清扫管路：配管完毕后，在穿线之前，必须对所有的管路进行清扫。清扫管路的目的是清除管路中的灰尘、泥水等杂物。具体方法为：将布条的两端牢固地绑扎在带线上，两人来回拉动带线，将管内杂物清净。放线：放线前应根据设计图对导线的规格、型号进行核对，放线时导线应置于放线架或放线车上，不能将导线在地上随意拖拉，更不能野蛮使力，以防损坏绝缘层或拉断线芯。断线：剪断导线时，导线的预留长度按以下情况予以考虑：接线盒、开关盒、插座盒及灯头盒内导线的预留长度为15cm；配电箱内导线的预留长度为配电箱箱体周长的1/2；出户导线的预留长度为1.5m，干线在分支处，可不剪断导线而直接作分支接头。导线与带线的绑扎：当导线根数较少时，可将导线前端的绝缘层削去，然后将线芯直接插入带线的盘圈内并折回压实，绑扎牢固；当导线根数较多或导线截面较大时，可将导线前端的绝缘层削去，然后将线芯斜错排列在带线上，用绑线缠绕绑扎牢固。管内穿线：在穿线前，应检查钢管（电线管）各个管口的护口是否齐全，如有遗漏和破损，均应补齐和更换。穿线时应注意以下事项：同一交流回路的导线必须穿在同一管内不同回路，不同电压和交流与直流的导线，不得穿入同一管内。导线在变形缝处，补偿装置应活动自如，导线应留有一定的余量。导线连接: 导线连接应满足以下要求：导线接头不能增加电阻值；受力导线不能降低原机械强度；不能降低原绝缘强度。线路检查及绝缘摇测：线路检查：接线全部完成后，应进行自检和互检；检查导线连接是否符合设计要求及有关施工验收规范及质量验收标准的规定，不符合规定的应立即纠正，检查无误后方可进行绝缘摇测。绝缘摇测：导线线路的绝缘摇测一般选用500V，量程为0500M的兆欧表。测试时，一人摇表，一人应及时读数并如实填写“绝缘电阻测试记录”。摇动速度应保持在120r/min左右，读数应采用一分钟后的读数为宜。3.3照明灯具安装3.3.1施工程序施工准备检查灯具灯具支吊架制作安装灯具安装通电试亮清理接线盒开关、插座接线开关、插座安装3.3.2施工准备各种型号规格的灯具及开关、插座必须符合设计要求和国家标准规定。灯内配线严禁外露，灯具配件齐全，无机械损伤、变形、油漆剥落，灯罩破裂，灯箱歪翘等现象。所有的灯具和开关、插座均应有产品合格证。安装灯具所需的支吊架必须根据灯具的重量选用相应规格的镀锌材料。施工机具配备齐全，已对各班组进行过技术交底。3.3.3灯具安装灯具检查灯具的型号规格符合设计要求，各种标志灯的指示方向正确无误；应急灯必须灵敏可靠。4.1开关插座安装清理用小刷子轻轻将接线盒内残存的灰块、杂物清出盒外，再用湿布将盒内灰尘擦净。接线开关接线：灯具（或风机盘管等电器）的相线必须经开关控制。插座接线：面对插座，插座的左边孔接零线、右边孔接相线、上面的孔接地线，即左“零”右“相”上“地”。开关安装根据设计图纸，开关的安装高度为1.5米，全为暗装。安装时，开关面板应端正、严密并与墙面平；开关位置应与灯位相对应，同一室内开关方向应一致；成排安装的开关高度应一致，高低差不得大于2mm。开关、插座的固定将接线盒内的导线与开关或插座的面板按要求接线完毕后，将开关或插座推入盒内（如果盒子较深，大于2.5cm时，应加装无底盒），对正盒眼，用螺丝固定牢固，固定时要使面板端正，并与墙面平齐。开关、插座的面板并列安装时，高度差允许为0.5mm。 同一场所开关，插座的高度允许偏差为5mm，面板的垂直允许偏差0.5mm。同一场所开关的切断位置一致，且操作灵活，接点接触可靠。开关安装高度距地符合设计要求，成排安装的开关高度一致，高低差不大于2mm。开关盒的四周没有空隙，盖板端正并紧贴墙面。二、暖通安装工程2.1 施工准备1、组织全体经施工人员认真学习通风与空调工程施工及验收规范和通风与空调工程质量检验评定标准；火灾自动报警系统施工及验收规范以及有关操作规程，熟悉施工现场情况，详细掌握设计图纸，了解相关专业的结构及施工进度情况，随时与土建施工保持密切联系，并相应做好预留预埋配合工作。2、施工技术人员在详细掌握图纸的前提下，参加图纸会审，并做好图纸会审记录。图纸会审后要立即编制施工材料计划，并根据工程进度计划注明所需材料、设备的到场时间，以利物资部门及时供货到现场，保证工期。3、根据有关规范、标准及施工方案的要求，向施工班组做好安全技术交底工作，并做好签字记录。根据施工组织设计的要求落实好施工所需的机具设备，特殊工种要持证上岗，并做好岗前教育工作。2.2给排水工程2.2.1 施工准备1、组织全体施工人员学习有关操作规程和规范，熟悉施工现场情况，了解土建工程结构及施工进展情况，配合好土建做好本专业预留预埋工作。2、施工技术人员熟悉图纸，参加图纸会审，收集本专业所需各类标准及图集。根据工程进度要求编制材料采购计划，以利物资部门及时供货到场。有些材料需用量较大，制订分批进场计划。3、根据有关规范标准及施工组织设计的要求，向施工班组做好技术交底、安全技术交底工作，并做好记录。落实所需的机具及检测所需的计量工具。4、材料设备的质量控制1）工程所有材料和设备的来源是我单位质量体系文件中的合格供应商。2）进货检验是材料设备质量管理的重要环节之一，把住材料设备的进货检验关。采购员和材料验收人员是材料设备质量责任人。3）进场材料合格证件齐全，生产厂家要有生产许可证和产品检验合格证书，对于消防专用产品还需具备当地消防部门签发的产品准销证。材料的检验方法主要有：管材：按批次抽样进行机械性能复验；阀件：逐个进行压力试验，合格后方可使用。4）材料的运输、搬运、入库、保管要有严格的责任制，每道工序均有交接制度。材料入库后要实行标化和分类管理，采取防止变形、防止受潮霉变和变质的措施，材料出库经检验和办理相关的领用手续。5）材料出库后，在施工地点要妥加保管，存放地点安全可靠，不能有积水，不能长期受日晒和雨淋。大的材料露天集中堆放，其堆放地点四周加围栏，采用临时防雨措施。6）材料使用前进行严格检查，包括外形检查，附着物的清除，管材进行内壁清扫。7）施工完毕后按规范要求进行管道打压、灌水、通水、排球试验。
