XX高速机场段施工方案
一、系统概述
根据现场勘查,XX高速公路G40与机场高架处，XX高速公路600米长度的绿化带内的12根甲方提出的要求；
安徽省高速公路施工及验收规范技术规范；
本工程的性质、特点以及实地考察的情况。

四、工程量清单

序号
名称
数量
单位
材料单价
施工单价
总价
备注
1
24芯单模光缆GYTA-24B1
700
米

2010年已施工
2
光缆接续包
2
只

3
光缆熔接
48
点

4
硅芯管
6600
米

5
硅芯管接头
84
个

6
24芯单模光缆GYTA-24B1
600
米

穿硅
芯管
7
光缆熔接
48
点

8
绿化带开挖
并恢复
550
米

小计

税费

总计

大写

五、主要施工方法
硅芯管敷设方法
管敷设前，检查硅芯管封堵是否严密。敷设时严禁有水、土、泥及其他杂务进入硅芯管内。
敷设前，开挖沟槽平整顺直，此工程由于有圆心桥墩，我们尽量达到该要求。
辐射前，沟槽清理干净，不存在石头沙土。
硅芯管在管沟中的排列严格根据原有走管方向排列。
同沟敷设多根硅芯管时，按设计要求每隔一定距离捆绑一次，以增加硅芯管的挺直性，并保持一定的管群断面。
硅芯管断面切口平直，整齐。
硅芯管接头接口平直，整齐。
接续过程中应防止水、土、泥及其他杂物进入硅芯管内。
硅芯管接续后应密封良好，不漏气、不进水。
硅芯管敷设后应及时细土掩埋，防止管道二次回填（原土）造成损伤。
光缆敷设方法
光缆的弯曲半径不得小于光缆外径的15倍，施工过程中不得小于20倍；
布放光缆的牵引力不超过光缆允许张力的80%，瞬间最大牵引力不超过光缆允许张力的100%，主要牵引力加在光缆的加强件上；
光缆布放时由缆盘上方放出并保持松弛弧形，光缆布放过程中无扭转，严禁打小圈、浪涌等现象发生；
采用人力牵引，牵引速度不大于10米/分钟；
布放光缆中组织严密并用专人指挥及有良好的通信联络手段，严禁未经培训的人员上岗和无联络工具的情况下作业；
光缆布放完毕，检查光纤是否良好，光缆端头应做密封防潮处理，不得浸水；
做好线缆的标记工作，并作好施工记录。
光缆熔接
光纤连接器可分为单工、双工、多通道连接器，单工连接器只连接单根光纤，双工连接器连接两根光纤，多通道连接器可以连接多根光纤。
采用光纤磨接技术制作的光纤连接器有SC光纤接头和和ST光纤接头两类，以下是我公司专业人员用光纤熔接技术制作ST光纤接头的过程。
1）布置好熔接光纤连接器所需要的工作区，确保平整、稳定；
2）使用光纤环切工具，环切光缆外护套；
3）从环切口处，将已切断的光缆外护套滑出；
4）安装连接器的缆支撑部件和扩展器帽；
5）将光纤套入剥线工具的导槽并通过标尺定位要剥除的长度后，闭合剥线工具将光纤的外衣剥去；
6）用浸有纯度99%以上乙醇擦拭纸细心地擦拭光纤两次；
7）使用剥线工具，逐次剥去光纤的缓冲层；
8）将光纤存放在保护块中；
9）将环氧树脂注射入连接器主体内，直至在连接器尖上冒出环氧树脂泡；
10）把已剥除好的光纤插入连接器中；
11）组装连接器的缆支撑，加上连接器的扩展器帽；
12）将连接器插入到保持器的槽内，保持器锁定到连接器上去；
13）将已锁到保持器中的组件放到烘烤箱端口中，进行加热烘烧；
14）烘烧完成后，将已锁在保持器内组件插入保持块内进行冷却；
15）使用光纤刻断工具将插入连接器中突出部分的光纤进行截断；
16）用8字形运动来磨光连接器接头；
17）检查连接器尖头，；
18）将连接器插入显微镜中，观察连接器接头端面是否符合要求。通过显微镜可以看到放大的连接器端面，根据看到的图像可以判断端面是否合格，

五、安全施工
1、严格按照高速公路施工规定，施工前穿着反光背心；
2、施工前开好班前会，认真分析工作中可能存在的危险点，并采取防范措施；
3、施工前所有成员在工作前四个小时严禁喝酒，如有喝酒现象，工作负责人有权停止其工作；施工现场严禁吸烟；
4、工作前工作施工负责人交代清工作任务：分工、场地、范围、安全措施、注意事项等，工作班成员清楚后方可开始工作；
5、施工时正确使用工器具，电动工具保证绝缘良好，使用时戴绝缘手套；
6、工作中，一切行动听从工作负责人安排，严禁违章施工。
7、危险点分析及预防措施
　（1）在敷设光缆时，下穿桥处只有几根搭桥架的横杆，工作人员在此处施工时应系号安全绳，并要注意不要掉落入下穿桥。
　（2）下穿桥处施工禁止坠物，因为下穿桥下有人员穿桥，以防伤人。
　（3）由于高速路上车辆众多且速度快，虽然在建土建已有安全标志，各施工员工任要小心过往车辆。
六、文明施工
禁止破坏绿化带的树木，施工过程挖掘树木时应小心，尽量挖掘深，避免过多斩断树木根系。
施工中的泥土应堆积成堆，禁止乱放在沥青路面，更禁止放在有车辆行驶的一边。
施工现场保持清洁。
施工产生的垃圾施工完毕后带走。

七、人员配备

八、机械投入
序号
设备名称
型号规格
数量
用于施工部位
备注
1
工程车
长安之星
1辆
材料运输、人员运输

2

吉隆
1台
光纤熔接

3
锹

6把

4

1把
备用

5

PT3500S
2部
备用

6
安全绳索

2根

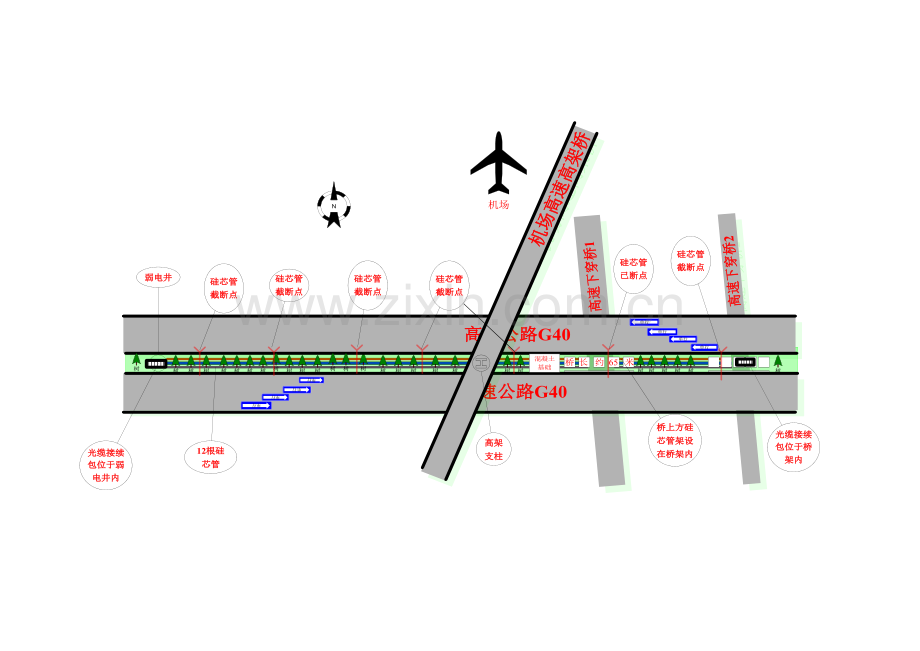

九、工程计划图
