北京剪力墙结构超高层商业综合体施工升降机安装专项施工方案双笼电梯-附平面图-计算书.docx

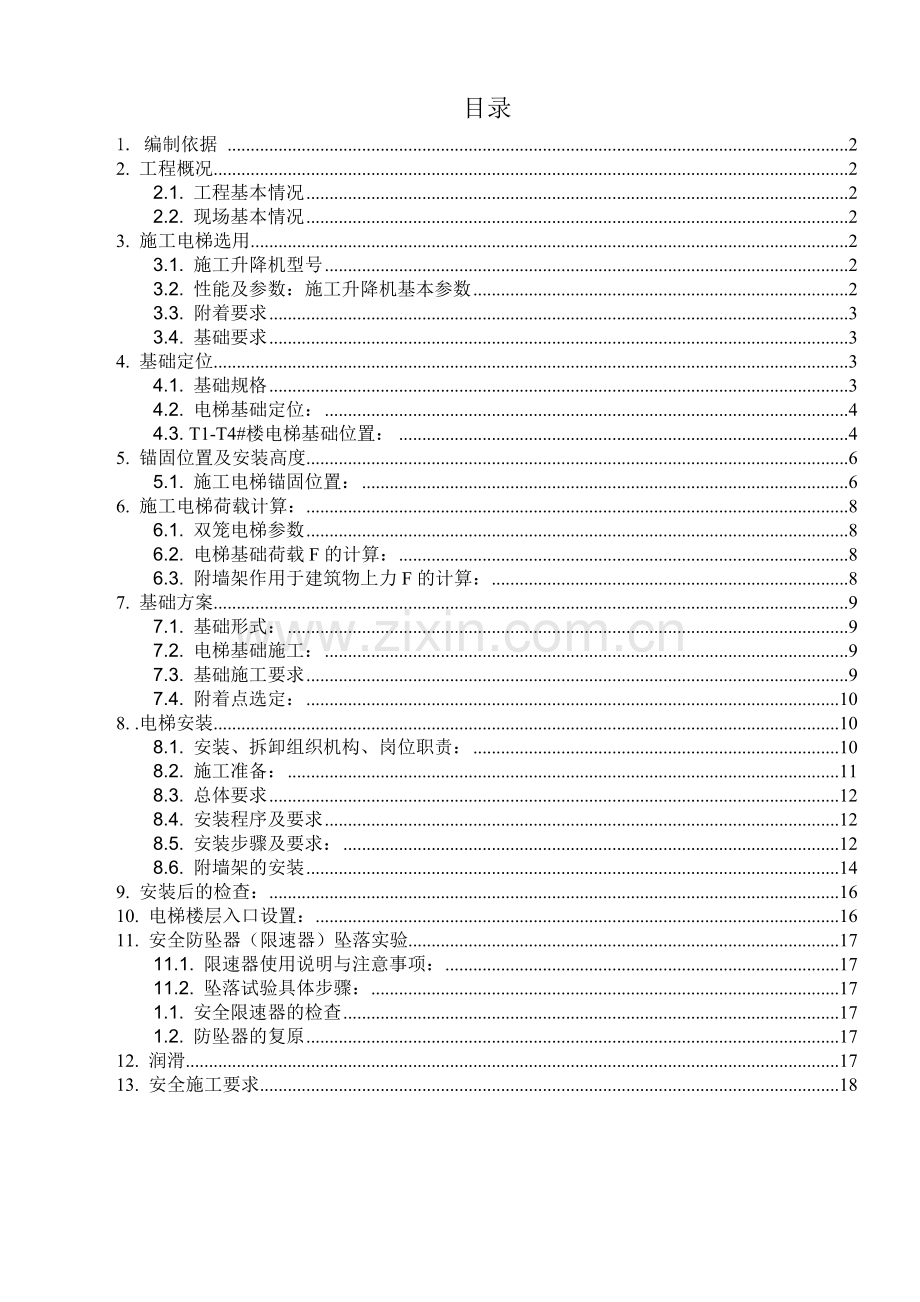

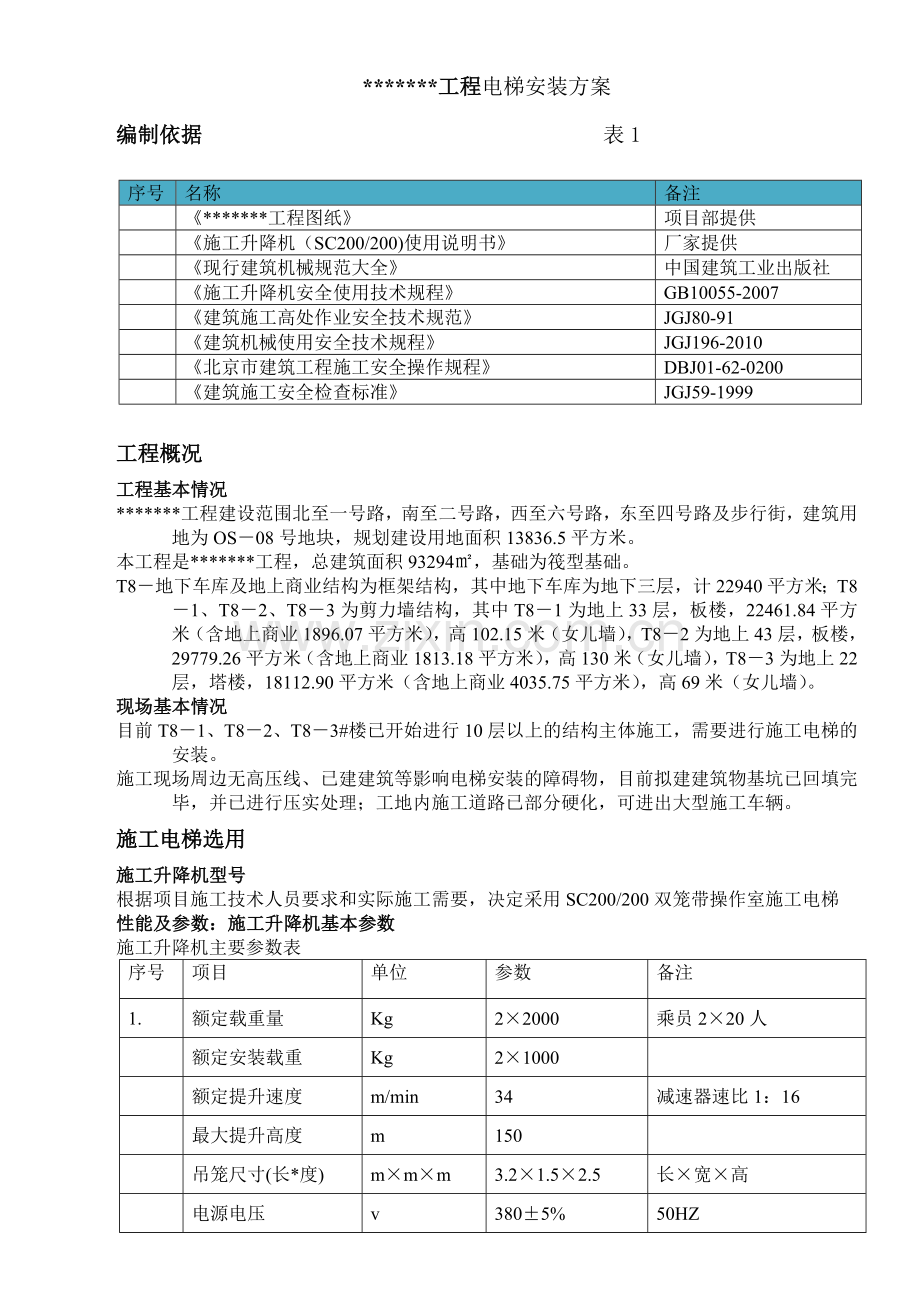

目录1. 编制依据 22. 工程概况22.1. 工程基本情况22.2. 现场基本情况23. 施工电梯选用23.1. 施工升降机型号23.2. 性能及参数：施工升降机基本参数23.3. 附着要求33.4. 基础要求34. 基础定位34.1. 基础规格34.2. 电梯基础定位：44.3. T1-T4#楼电梯基础位置：45. 锚固位置及安装高度65.1. 施工电梯锚固位置：66. 施工电梯荷载计算：86.1. 双笼电梯参数86.2. 电梯基础荷载F的计算：86.3. 附墙架作用于建筑物上力F的计算：87. 基础方案97.1. 基础形式：97.2. 电梯基础施工：97.3. 基础施工要求97.4. 附着点选定：108. .电梯安装108.1. 安装、拆卸组织机构、岗位职责：108.2. 施工准备：118.3. 总体要求128.4. 安装程序及要求128.5. 安装步骤及要求：128.6. 附墙架的安装149. 安装后的检查：1610. 电梯楼层入口设置：1611. 安全防坠器（限速器）坠落实验1711.1. 限速器使用说明与注意事项：1711.2. 坠落试验具体步骤：171.1. 安全限速器的检查171.2. 防坠器的复原1712. 润滑1713. 安全施工要求18*工程电梯安装方案编制依据 表1序号名称备注*工程图纸项目部提供施工升降机（SC200/200)使用说明书厂家提供现行建筑机械规范大全中国建筑工业出版社施工升降机安全使用技术规程GB10055-2007建筑施工高处作业安全技术规范JGJ80-91建筑机械使用安全技术规程JGJ196-2010北京市建筑工程施工安全操作规程DBJ01-62-0200建筑施工安全检查标准JGJ59-1999工程概况工程基本情况*工程建设范围北至一号路，南至二号路，西至六号路，东至四号路及步行街，建筑用地为OS08号地块，规划建设用地面积13836.5平方米。本工程是*工程，总建筑面积93294，基础为筏型基础。T8地下车库及地上商业结构为框架结构，其中地下车库为地下三层，计22940平方米；T81、T82、T83为剪力墙结构，其中T81为地上33层，板楼，22461.84平方米（含地上商业1896.07平方米），高102.15米（女儿墙），T82为地上43层，板楼，29779.26平方米（含地上商业1813.18平方米），高130米（女儿墙），T83为地上22层，塔楼，18112.90平方米（含地上商业4035.75平方米），高69米（女儿墙）。现场基本情况目前T81、T82、T83#楼已开始进行10层以上的结构主体施工，需要进行施工电梯的安装。施工现场周边无高压线、已建建筑等影响电梯安装的障碍物，目前拟建建筑物基坑已回填完毕，并已进行压实处理；工地内施工道路已部分硬化，可进出大型施工车辆。施工电梯选用施工升降机型号根据项目施工技术人员要求和实际施工需要，决定采用SC200/200双笼带操作室施工电梯性能及参数：施工升降机基本参数施工升降机主要参数表序号项目单位参数备注1.额定载重量Kg22000乘员220人额定安装载重Kg21000额定提升速度m/min34减速器速比1：16最大提升高度m150吊笼尺寸(长*度)mmm3.21.52.5长宽高电源电压v3805%50HZ启动电流A270工作电流A70电能耗量KVA1333电机功率KW1133JC=100% JC=25%标准节质量kg1606506501508mm吊笼自重kg22000含驱动装置整机重量t24.5H=150m附着间距m6-9安全器型号SAJ4.0-1.2 附着要求本机无立管，使用型附墙架，分两种形式（本工程选用B型见图2）。A型：梯身中心距建筑物16702000m，附墙座间距540mm。B型：梯身中心距建筑物28003200m，附墙座间距1500mm。 附墙支撑座与建筑物连接强度不得小于20KN。 从基础面起每隔6-9米安装一套附墙架。 梯身垂直度1/10000。图2基础要求基础下的地耐力0.15MPa。 基础承受的载荷P：60米高度：P332KN，每加减10米P增减20.3KN。砼基础：5.64.20.33=7.72.5=19.25T 3.2.6供电施工现场变压器供电电网，其变压器容量不得小于78KVA。距升降机5米范围内，每个吊笼需设置带80A熔断器的开关一个。基础定位基础规格 根据说明书要求和现场环境情况，拟采用混凝土基础，规格尺寸长5600宽4200厚330mm。具体配筋尺寸等详见附图（SC200/200施工升降机基础图）电梯基础定位：施工电梯现场定位必须遵循的原则：1) 满足施工需要、载重需要，尽可能提升到每个施工层面，不出现提升盲区；2) 保证电梯安拆方便，电梯距离建筑物结构边缘尽量靠近。3) 电梯安装时，电梯井架、梯笼等部件避免与外墙架、安全网等已有建筑等实体结构发生干涉，保持一定的安全距离。4) 本工程现场环境较为复杂，必须充分考虑电梯的基础制作能够满足施工的需要。5) 由于本工程施工塔吊还处在施工阶段，定位时必须考虑塔吊在拆除时不发生干涉。6) 经充分考虑上述要求，并根据现场实际、施工需要、塔吊位置等因素，与项目部技术人员协商最终确定本工程3台施工电梯的现场定位和高度布置，见下表：（单位：米）1.2.3.1.T1-T4#楼电梯基础位置：根据T8-1T8-3#楼施工需要，本工程需要安装3台施工电梯，施工电梯编号与楼号相同。具体位置见如下各施工栋号电梯基础定位图：锚固位置及安装高度施工电梯锚固位置： T8-1#楼施工电梯各附着在层底板和楼顶女儿墙体上，共13道附着。安装高度到106.5米，共需要71个电梯标准节。 T8-2#楼施工电梯各附着在层底板和楼顶女儿墙体上，共16道附着。安装高度到135米，共需要90个电梯标准节。T8-3#楼施工电梯各附着在层底板和楼顶女儿墙体上，共9道附着。安装高度到77米，共需要51个电梯标准节。T8-1#T8-3#施工电梯锚固平面位置图施工电梯荷载计算： 双笼电梯参数（详见吊笼的技术性能参数表）。电梯基础荷载F的计算：计算公式：使用SC200/200型施工电梯，要求其基础所能承受的荷载不得小于F，考虑动载、自重误差及风载对基础的影响，取n=2，即：G=吊笼重+外笼重+对重+导轨架总重+载重重G：总自重，为吊笼、外笼、对重、导轨架、载重之和安装高度按5.1.2施工电梯最大高度135m计算,其它数据参见施工电梯性能参数表。基础设计根据SC200/200施工电梯基础安装时,基础采用整板钢筋砼基础形式.双笼基础尺寸(长*宽*高)5.6*4.2*0.33m,砼强度等级为C30,基础结构配筋及要求详附后基础图。基本计算:根据SC200/200施工电梯性能参数表查得：吊笼重22000kg；外笼重1480kg；导轨架160kg；载重22000kg；吊杆150kg H=135/1.5=90节G1=吊笼重+外笼重+对重重+导轨架总重+载重+吊杆施工电梯基础荷载计算G1=(22000+1480+0+16090+22000+150)0.021KN=504.6KN砼自重:G2=5.64.20.3325=194KN=G1+G2=698.6KNF=2=1397.3KN按能承受最大压力F=1397.3KN而制作基础,则符合施工电梯的使用要求。根据SC200/200施工电梯基础要求的数据,长=5.6m,宽=4.2m,底面积S=5.64.2=23.52mPmaX=F/S=60.7Kpa根据施工电梯基础位置下土层和现场环境等实际情况,其地基承载力应不低于59.4Kpa。附墙架作用于建筑物上力F的计算：根据SC200/200施工电梯说明书中的计算公式F=L60000/B2.05（N）施工电梯附着计算按T8-1#楼锚固距离3400mm计算 L=3400mm; B=1480mmF=340060000/14802.05（N）=28.3（KN）建筑物附着点楼层底板F1、F2两点的最大受力为28.3（KN）。具体形式见下图：基础方案基础形式： 本工程3台施工电梯基础均位于建筑物外的回填土层上，施工方应核对地基承载力满足6.2.4中的电梯对基础的荷载数据的要求，如达不到承载要求可对回填土层进行开挖回填夯实处理。电梯基础施工：回填土层上电梯基础施工：（1)、双笼电梯基础为钢筋混凝土基础，应能承受双笼电梯作业时最不利条件下的全部载荷（P），混凝土基础地板的承载力应大于0.15Mpa（具体做法见基础制作图）。（2）、根据施工现场基础的土质状况（回填土），可采用说明书中规定的混凝土基础，为了完全满足电梯对地基承载力的要求防止基础不均匀沉降，保障该电梯基础的稳定性，可按图适当作如下处理： a基础以下土层适当开挖，用灰土分布夯实； b，基坑内灌水使之自然沉降然后浇筑砂浆垫层找平（雨季积水已自然沉降后可不采用）； c按基础图制作基础，制作时可将基础向墙体延长部位一起浇筑，使基础边缘与建筑物墙体相接与墙体相接，以增加电梯基础的稳定性； d基础顶面应低于自然地坪300mm，以便于进料推车。见图7.2.2（以上地基处理方法仅供参考，施工单位也可根据现场实际条件采用其它方法处理，保障地基承载力不低于每平方米15吨的要求）（3）、基础施工前，应清理基础杂物，并用水平仪抄平后再进行帮扎钢筋网和浇注混凝土，以保证基础面水平。（4）、浇注混凝土体积不少于7.7立方米。（5）、埋设地线，遥测接地电阻不大于4欧姆。（6）、基础四周设置防水墙，以防进水浸泡基础造成基础沉降及腐蚀电梯金属底架。基础处理图： 图7.2.2基础施工要求1) 双笼电梯基础为钢筋混凝土基础，应能承受双笼电梯作业时最不利条件下的全部载荷（F），混凝土基础地板的承载力应大于0.15Mpa（具体做法见基础制作图）。2) 根据施工现场电梯基础部位地基承载力情况，可采用说明书中规定的混凝土基础，为了完全满足电梯对地基承载力的要求，均匀分散电梯对基础的荷载，防止基础不均匀沉降，保障该电梯基础的稳定性，必须严格按照本方案制作基础；3) 施工前先清理基础杂物，并用水平仪抄平后再进行帮扎钢筋网和浇注混凝土，以保证基础面水平。4) 浇注混凝土体积不少于7.7立方米。5) 埋设地线，遥测接地电阻不大于4欧姆。基础四周设置防水墙，以防进水浸泡基础造成基础沉降及腐蚀电梯金属底架。（1)、双笼电梯基础为钢筋混凝土基础，应能承受双笼电梯作业时最不利条件下的全部载荷（P），混凝土基础地板的承载力应大于0.15Mpa（具体做法见基础制作图）。附着点选定： 经现场勘查，本施工电梯附着点定于施工洞口前的楼层底板上，具体附着措施如下：选定楼层底板为附着点，在确定附墙支腿通过无障碍时，在楼层底板上钻4个27mm的孔，穿入M24400穿墙螺栓与附墙架L1208的角钢连接可靠。见5.1.4T8-1#T8-3#锚固平面图.电梯安装安装、拆卸组织机构、岗位职责：姓名职务工种职责备注 卢中合拆装队长总指挥全面协调 李清志技术负责人现场技术技术指导 贾建松安 全 员现场指挥现场管理监控 韩德麟质 检 员质 检自 检 马跃专业操作工电 工安装操作 马超专业操作工司 索安装操作 马跃专业操作工司 机安装操作 刘国行专业操作工拆装工安装操作 王彦利专业操作工拆装工安装操作 马攀专业操作工拆装工安装操作负责人：1) 安装电梯的主要负责者和全权指挥者。2) 负责召开安装作业人员会议，认真进行安装前的技术交底，做到安全安装，文明施工，加强检验，提高安装质量。3) 牢固树立“安全第一、预防为主、综合治理”的思想，按操作规程和说明书的要求精心组织和指挥施工，加强检验、提高安装质量。4) 对现场作业人员要加强指挥。5) 主持电梯安装后的初验工作，严格把关，按标准执行。安全员：1) 协助现场负责人，着重做好安全工作。2) 检查督促安全技术措施、交底工作的落实情况，监督施工现场的安全工作。3) 检查安装过程中有可能出的不安全因素和事故隐患，发现问题及时提出整改意见和防范措施。4) 督促全体人员按各自工种操作规程和本方案的要求作业；严禁违章作业。电工：1) 具体做好本工种的一切准备工作，并把电源送至电梯的临时配电箱。2) 按说明书的要求和安装进度接通线路，保证安装工作的顺利进行。3) 总体完成后，及时接通电线路、各种限位装置及各种电气仪表线路，做好避雷接地。4) 协助技术测试人员做好电气方面的测试工作。安装工：1) 在负责人的领导下，按照安装程序具体完成本次电梯的安装任务。2) 总体安装后，配合电工装好所有限位、保险装置。3) 协助技术负责人进行电梯自检、测试、调试工作。吊车司机：1) 严格遵守规章制度及安全技术操作规程。2) 树立良好的职业道德、服从领导、听从指挥，团结协作完成任务。3) 发现起重机械吊装有较大隐患危及生命安全时，应立刻停止作业，采取可靠的防范措施。电梯司机：1) 安装前要点好电梯的零配件，每天工作结束后，整理现场的工具、用具、防止丢失。2) 密切注意电梯的运行情况。3) 安装过程中听从指挥，不得擅自作业。4) 作好相关安装调试运行的记录。施工准备：8.2.1电梯安装必须同时保证能安全拆卸；拟定安装时间、耗用时间等。8.2.2施工电梯基础已按设计要求施工完毕，经有关人员验收合格，并做好隐蔽工程验收记录，检验混凝土试压报告。 8.2.3清理施工电梯安装范围内杂物，保证良好的安装环境。 8.2.4选派有安装经验并持有有效特种作业操作证的人员参加安装工作。安装时应严格按本机安装说明书中的要求进行。安装前向所有安装人员进行全面记述交底。 8.2.5安装场地要平整，可满足吊车的支负，计划选用25t汽车吊进行安装作业，现场可允许车辆的正常驶入，项目应保证车辆进场路线畅通，作业区域无障碍物影响。受场地限制，如现场情况不能满足吊车支负，项目应协调现场塔吊使用进行安装作业。 8.2.6零部件已全部到场，对即将安装的施工电梯作全面检查，主要有：各焊缝有无裂纹;各连接销轴及螺栓的完好程度;钢材锈蚀程度等。 8.2.9按规定架设专用电箱，做好安装前的技术检查工作，配电箱至塔身距离小于5m。8.2.10列出安装所需仪器、工具、劳保用品明细表，应准备好所需的工具设备和辅助物件，使用前须先检查，确保良好状态，保证使用安全。 表2名称规格数量备注起重设备25T汽车吊1辆运输设备12.5m半挂车2辆钢丝绳扣146m对2 钢丝绳扣19.56m对4 拖拉绳15.520m根12 链条葫芦1-5T3个专用扳手4把重型套管1套活动扳手6-181套死扳手/梅花扳手各1套钳工常用工具1套撬棍5把卡环、吊环5t、10t各4套对讲机、口笛、信号旗各1对电工常用工具1套万用表1块钳式电流表1块绝缘摇表1块水平仪1架安全带、安全帽每人一套总体要求8.3.1电梯基础施工后，待其混凝土强度达到设计强度的70%以上，方可进行施工电梯的组装。8.3.2施工电梯用电配置独立的配电箱，提供78KVA的施工电梯专用电源。8.3.3施工电梯使用一台25t汽车吊组装，操作时要求：汽车吊要支立牢固，吊具良好；按被吊物的重量选择合适的吊点位置和正确的幅度，严禁超载。8.3.4必须安装并使用安全防护措施，如爬梯、平台、安全带等。8.3.5电梯安装时必须有专人指挥。安装程序及要求基础验收安装吊笼及底架电气接线、门联锁等限位的安装吊杆安装导轨架安装附墙架安装上下限位、碰铁等安全装置的安装调试安装步骤及要求：安装吊笼及底架a. 安装场地应清理干净，并用标志杆等圈起来禁止非工作人员进入安装现场，安装过程中严禁上方施工作业，防止有物体坠落伤人。 b. 安装过程中必须有专人负责统一指挥，安装过程中严禁非工作人员操作升降机。图8.5.1.ec. 用辅助起重设备将升降机底架安放在砼基础上，调整好位置后将预埋螺栓螺母拧上，在导轨架垂直度未调整好之前不要拧死。d. 在底架上装三节标准节并装上缓冲弹簧，拧紧联接螺栓。每次接节均需在标准节四个主弦管处涂上黄油以防生锈。 e. 用经纬仪检查并调整一下导轨架的垂直度，将预埋螺栓螺母拧紧（见图8.5.1.e）；f. .将吊笼套在导轨架上，并缓缓放置于缓冲弹簧上。（见图8.5.1.f）g. 将吊笼的驱动架准备好，将各背轮及滚轮调整至最大间隙的位置，以利于安装驱动架。h. 用起重设备再给升降机基本部分安装一个标准节，拧紧联接螺栓。用起重设备将驱动架安装在吊笼上方并穿好联接销轴，将笼顶护栏安装好。（见图8.5.1.h）图8.5.1.fi. 再安装两个标准节。用经纬仪检查并调整一下导轨架的垂直度，使其在垂直的方向上的误差符合表8.5.4规定。 图8.5.1.k图8.5.1.hj. 给升降机接通电源并试运行，确保各个动作准确无误后（各动作应点动），应首先将下限位碰块和下极限碰块装好，以防止吊笼撞底。k. 下限位碰块的安装位置，应保证吊笼满载向下运行时，开关触及下限位碰块后自动切断控制电源而停车后，吊笼底至地面缓冲弹簧的距离为400-500mm，下极限碰块的安装位置应保证极限开关在下限位开关动作之后动作而且吊笼不能撞缓冲簧。（图8.5.1.k） l. 限位开关及极限开关调整合适后，便可进行导轨架接高及附着架、电缆导架的安装作业。此时应安装最下面一个附着架，在距地面6m处安装，也可根据现场情况具体处理，再安装下面一个电缆护架，最下面一个距电缆筒口约1m左右，其余与附着架位置等高安装。将所有螺栓紧固可靠。电气的安装 电缆电源箱距升降机电源箱应在5米以内，为保证供电质量即满载运行中电压波动在380V（允许偏差5%的范围之内）所以引入电源电缆截面积不应小于325+210mm 。1) 安装步骤如下A、将引入电源电缆从供电电源箱接入升降机电源箱内。B、将升降机供电电缆以自由状态盘入电缆筒内，不得扭扣打结。C、将电缆筒固定在外笼底盘上挑线架正下方，将电缆线一端从电缆底部引出接入升降机电源箱，另一端通过电缆挑线架引起到吊笼内接入吊笼内接线盒上。2) 电气装置的检查：电气装置在升降机出厂前以安装完毕，因此在升降机安装完毕后应做好如下检查：A、升降机结构、电机和电气设备的金属外壳均良好接地接线，接地电阻不得超过4欧姆。B、用兆欧表层测量电动机及电气元件对绝缘电阻不得小于1兆欧姆。C、检查各安装控制开关，分别触动各个门上的联锁开关、松绳开关、上、下、限位开关、极限开关，每次触动时吊笼应不能运行。D、校核电动机接线，吊笼上下运行方向与操作盒所示一致。电气检查完毕后，升降机可进入安装状况。吊杆的安装：（1）、先将推力轴承加润滑后装在吊杆底部。（2）、将吊杆放入吊笼顶部的安装孔内。（3）、在吊笼内将向心轴安装在安装孔内，加压垫并用螺栓固定。（4）、当吊杆不使用时，就将吊勾勾住吊笼顶部的吊点使其固定。 导轨架的安装a. 继续进行升降机的接高作业，直到需要的工作高度。附着架的安装高度每隔9m一套，最上面一套附着架以上导轨架悬出高度不得超过7.5m。b. 每次安装一套附着架，都要用经纬仪测量一下导轨架在两个方向的垂直度，如果超出表8.5.2要求，必需进行校正。 c. 表8.5.4 导轨架垂直度要求导轨架安装高度H（m）150垂直度误差值（mm）H/10007090110d. 导轨架高度达到要求高度时，最后需将上限位碰块和上极限碰块安装好，首先是安装上极限碰块，该碰块的安装位置应保证吊笼向上运行至极限开关碰到极限碰块而停止后，吊笼底高出最高施工层约150-200mm，且吊笼上部距导轨架顶部距离不小于1.5m。然后安装上限位碰块。上限位碰块的安装位置应保证吊笼向上运行至限位开关停止后，吊笼底与最高施工层平齐。e. 限位碰块安装完毕后，应反复试验三次以校验其动作的准确性和可靠度。f. 将所有的滚轮、背轮间隙调整好，以保证吊笼运行平稳。（见调整部分）g. 当所有安装工作结束后，应检查各紧固件有无松动，是否达到了规定的拧紧力矩，然后进行载荷试验及吊笼坠落试验并将安全器正确复位。（见“安全器及其复位”）h. 将地面防护围栏装好。 利用电动起重机进行导轨架接高 利用电动起重机安装导轨架标准节时，操作人员应站在吊笼顶部，利用控制盒操作升降机，不可在吊笼内进行操作以免发生事故，可按下面程序进行：a. 将吊笼开至下限位所允许到达的最低位置。b. .放下电动起重机的钢丝绳和吊具。c. 在地面挂好一个标准节，将该标准节从地面护栏外提升至吊笼顶部并放好。d. 操作人员带好标准节所需的联接螺拴、力矩扳手等工具，然后在笼顶操作升降机使吊笼上升。（注意在上升过程中，应将电动起重机吊臂转至一个安全角度，确保吊笼运行时吊臂不与周围建筑物碰撞。）e. 向上开动吊笼，当笼顶驱动架上方距待要接高的标准节止口距离约250mm时立即停止吊笼的运行。f. 用电动起重机吊起吊笼顶部的标准节并且高出导轨架已接标准节20mm，缓缓转动吊杆，使标准节接口正对，此时慢慢放下标准节，使四个接口完全吻合。穿好标准节螺栓，用力矩扳手测定拧紧力矩30kgm。g. 从标准节上摘下吊具，收回钢丝绳，将吊杆转至安全方向，向下开吊笼，进行下一个标准节的接高用业。h. 注意：每次接高时应给标准节止口涂上黄油，以免生锈。附墙架的安装 本工程3台电梯安装位置距拟建建筑物附着点均有不同，因此必须采用不同的附着方式。T8-1#楼电梯附着架的安装（见5.1.4附墙平面图）附墙架形式图a. 当升降机的导轨架安装高度超过9米时，应当安装第1套附着装置，以后每隔8.7m（隔3层）安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过7.5m。b. 首先在需要附着的导轨架高度处将件1（后连接杆）用V型或U型螺栓联好。c. 用电动吊杆将件2与件3与件4联接好，此时件1、件2之间的扣件先不要拧紧，以便件4前后可调。d. 将件4、5（附着架连接座和前联接杆）与建筑物上角钢用螺栓联好并拧紧，通过经纬仪测定后确认导轨架垂直度在误差要求范围之内时，可将各处扣件拧紧。（调节可调螺杆来调节校正导轨架的垂直度）e. 附着架应尽量水平安装，附着架平面与水平面的夹角不得大于8。T8-2#楼电梯附着架的安装（见5.1.4附墙平面图）附墙架形式图a. 由于T8-2#楼电梯附着位置有宽1600mm的墙，电梯件4连接杆无法通过，因此必须特制加宽连接座（件6）。件6 采用16#槽钢制作，经计算受力符合要求。b. 当升降机的导轨架安装高度超过9米时，应当安装第1套附着装置，以后每隔8.7m（隔3层）安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过7.5m。c. 首先在需要附着的导轨架高度处将件1（后连接杆）用V型或U型螺栓联好。d. 用电动吊杆将件2与件3与件4联接好，此时件1、件2之间的扣件先不要拧紧，以便件4前后可调。e. 将件4、5、6（附着架连接座和前联接杆）与建筑物上角钢用螺栓联好并拧紧，通过经纬仪测定后确认导轨架垂直度在误差要求范围之内时，可将各处扣件拧紧。（调节可调螺杆来调节校正导轨架的垂直度）f. 附着架应尽量水平安装，附着架平面与水平面的夹角不得大于8。T8-3#楼电梯附着架的安装（见5.1.4附墙平面图）附墙架形式图g. 由于T8-2#楼电梯附着位置距离附着点较近，因此可省略掉附着件3:2#主架。h. 当升降机的导轨架安装高度超过9米时，应当安装第1套附着装置，以后每隔8.7m（隔3层）安装一次附着架，最大高度时最上面一处附着架以外悬出高度不得超过7.5m。i. 首先在需要附着的导轨架高度处将件1（后连接杆）用V型或U型螺栓联好。j. 用电动吊杆将件2与件4与件5联接好，此时件1、件2之间的扣件先不要拧紧，以便件4前后可调。k. 将件4、5、6（附着架连接座和前联接杆）与建筑物上角钢用螺栓联好并拧紧，通过经纬仪测定后确认导轨架垂直度在误差要求范围之内时，可将各处扣件拧紧。（调节可调螺杆来调节校正导轨架的垂直度）l. 附着架应尽量水平安装，附着架平面与水平面的夹角不得大于8。安装后的检查：A、紧固所有螺栓；B、测量导轨架垂直度并记录在案；C、按润滑要求给各部位加油；D、上下运行试验各限位及连锁开关的灵敏度。E、做好安全防坠器的坠落试验。电梯楼层入口设置： 电梯楼层的入口设置平面，在入口中庭内双排拆出凹口搭设落地架，入口通道宽1.2米，每层入口位置处设置。安全防坠器（限速器）坠落实验限速器使用说明与注意事项：1) 限速器铅封不得随便拆除。2) 每台新安装的施工电梯都必须进行满载坠落试验，以后每三个月要进行一次。3) 必须注意：在进行坠落试验时，吊笼内不允许有人，要确保试验开始前电动机所带的制动器工作正常，如吊笼带有对重，坠落试验必须要用上对重。4) 限速器有异常情况（如制动距离过长或过短，零件损坏等），应立即停止使用，经检修或更换后方可使用。5) 应严格按照坠落试验周期进行坠落试验。坠落试验具体步骤：1) 试验应在施工电梯完全处于工作状态下进行。2) 试验必须在地面进行，吊笼下垫弹性较大的物体（如旧轮胎等）。3) 施工电梯内均匀装载额定重量。4) 按接线图要求将坠落试验线接入电控箱坠落试验用端子。（见电气原理图）。将限速器试验专用按钮盒引到吊笼外，按钮盒一的按钮为坠落，为上升。5) 关闭吊笼里、外笼门，合上外笼电源箱内的电源开关，把试验电缆固定在吊笼的电气箱附近，通过门或其它适当的孔将按钮盒和电缆放到在面，要确保坠落试验时电缆不会卡住。6） 按下坠落试验操作盒 的上升按钮，驱动吊笼上升至离开施工电梯基础10m左右。7） 按下坠落按钮，不要松手，吊笼向下坠落。当坠落速度达到限速器的额定限制速度（约54m/min)时，限速器立即动作，将吊笼制停在导轨架上。8） 正常情况下，制动距离（从听到限速器动作的声音到制停施工电梯所下落的距离）为0.3-1.2m。9） 如果吊笼自由下落距基础6m仍未停止时，应立即松开坠落按钮，使梯笼制停在导轨架上。然后点动坠落按钮，使吊笼缓慢落在基础上，查明原因。10） 当限速器起作用使吊笼制停在导轨架上后，试验人员从吊笼顶部活板门进入吊笼，用专用工具将限速器复位，再按住上升按钮使吊笼上升1m。（注意：此时绝对不可以按下降按钮）。11）按住下降按钮将吊笼降至基础。12）坠落试验合格后，切断电源，拆下试验电缆，将开关转到正常工作位置。将专用操作盒从电控箱上拆下，撤出弹性垫物。1.1. 安全限速器的检查如果在日常工作中，安全限速器动作，在进行恢复原位前须先弄清制动原因，并确保：1）电动机所带的制动器工作正常；2）蜗轮副和联轴器工作正常；3）压轮和齿条工作正常；4）安全限速器的微动开关工作正常。1.2. 防坠器的复原1）打开端盖，用专用工具松开螺母，恢复到原来位置；2）接通电源，驱动吊笼上升20cm以上，使离心块离开摩擦锥面。润滑如一班制工作，施工电梯按下表进行润滑，每天工作大于一班制时，涔涔周期相应要缩短，开始正常工作一周后，要更换蜗轮减速器中的油。（如换不同种类的油，减速器必须仔细洗干净）时间间隔润滑部位润滑油种类备注每星期一次检查蜗轮箱油位N320蜗轮油或18#双曲线齿轮油齿条和对重导轮锂基润滑脂在吊笼下降时进行润滑，此时吊笼停止工作小时，以便加油脂。每月一次吊笼的轴承及滑动表面锂基润滑脂门联锁装置和撞板斜面锂基润滑脂护栏门的配重导轨、吊笼和对重的导向滚轮锂基润滑脂每季一次限位开关轴承锂基润滑脂绳架、绳轮、手动起重机、天轮锂基润滑脂每年一次蜗牛轮减速器更换油N320蜗轮油或18#双曲线齿轮油第一次更换应在开始正常工作714天进行安全施工要求施工升降机的安装与拆卸，必须由经过审查和注册的专业单位进行并接受劳动安全部门的监督和审核检查。参与安装的人员必须熟悉升降机的机械性能、结构特点并具备熟练的操作技术和一般故障的能力。参与本项工作的人员应明确分工，各负其责，明确一人负责指挥工作，明确指挥联络信号。遵守一切为保证安全生产所制定的纪律，安全工具携带齐全，在高空作业人员身体状况必须符合劳动部门的有关规定，严禁酒后作业。安装作业时，每个吊笼顶部平台作业人数不得超过2人，升降机的载重不得超过500公斤。遇有雨及风速过去时10米/秒的天气不得进行此项作业。施工现场变压器供电，启动时电压降低不得超过额定电压的10%，可保证升降机的频繁起动，电源电压偏差应在5%范围内。电梯安装完毕后，必须经过公司安全监督站会同项目部以及监理单位进行验收，合格后方可投入使用。对于电梯的操作与使用，必须有详细的安全技术交底记录，包括操作前的检查、操作前的准备工作、操作运行方法。电梯使用过程中，必须对于施工升降机进行定期的维修与保养，并作出相应的记录。操作人员必须持证上岗。附件14.1 SC200/200施工升降机基础制作图北京博兴泰机械施工有限公司2014年7月10日 SCD200/200施工电梯基础制作图
