外墙空调格栅施工方案.doc

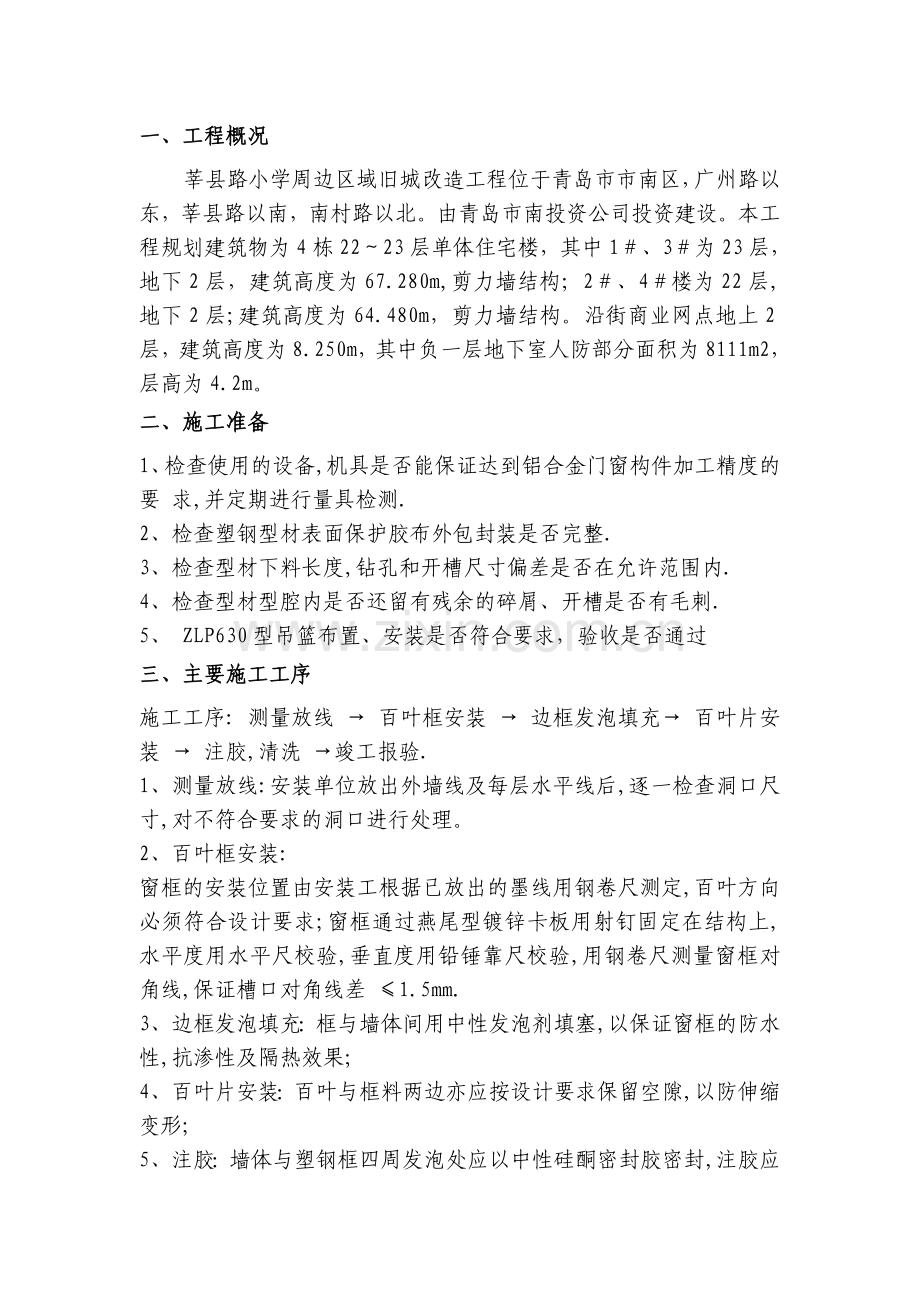

一、工程概况莘县路小学周边区域旧城改造工程位于青岛市市南区，广州路以东，莘县路以南，南村路以北。由青岛市南投资公司投资建设。本工程规划建筑物为4栋2223层单体住宅楼，其中1、3为23层，地下2层，建筑高度为67.280m,剪力墙结构；2、4楼为22层,地下2层;建筑高度为64.480m，剪力墙结构。沿街商业网点地上2层，建筑高度为8.250m，其中负一层地下室人防部分面积为8111m2，层高为4.2m。二、施工准备1、检查使用的设备,机具是否能保证达到铝合金门窗构件加工精度的要 求,并定期进行量具检测.2、检查塑钢型材表面保护胶布外包封装是否完整. 3、检查型材下料长度,钻孔和开槽尺寸偏差是否在允许范围内.4、检查型材型腔内是否还留有残余的碎屑、开槽是否有毛刺.5、 ZLP630型吊篮布置、安装是否符合要求，验收是否通过三、主要施工工序 施工工序: 测量放线 百叶框安装 边框发泡填充 百叶片安装 注胶,清洗 竣工报验.1、测量放线:安装单位放出外墙线及每层水平线后,逐一检查洞口尺寸,对不符合要求的洞口进行处理。2、百叶框安装:窗框的安装位置由安装工根据已放出的墨线用钢卷尺测定,百叶方向必须符合设计要求;窗框通过燕尾型镀锌卡板用射钉固定在结构上,水平度用水平尺校验,垂直度用铅锤靠尺校验,用钢卷尺测量窗框对角线,保证槽口对角线差 1.5mm.3、边框发泡填充：框与墙体间用中性发泡剂填塞,以保证窗框的防水性,抗渗性及隔热效果; 4、百叶片安装：百叶与框料两边亦应按设计要求保留空隙,以防伸缩变形;5、注胶：墙体与塑钢框四周发泡处应以中性硅酮密封胶密封,注胶应光滑连续无气泡. 6、调整、清洗：在最后清理建筑物时方能清除粘贴的胶纸, 并用天拿水等清洗液清洗百叶框及百叶片; 四、安装质量控制门窗框安装尺寸偏差控制: 1、窗框槽口宽度,高度2000 毫米,其安装误差控制在1.0 毫米,窗 框槽口宽度,高度2000 毫米,其安装误差控制在1.5 毫米; 2、 窗框槽口对角线尺寸2000 毫米,其安装误差控制在1.5 毫米,窗 框槽口对角线尺寸2000 ,其安装误差控制在2.5 毫米; 3、窗框,百叶条各相邻构件装配间隙应0.3 毫米,同一水平高低差0.3 毫米. 4、窗框,百叶条配合严密,间隙均匀.其百叶条与框的高度允许偏差1.0 毫米.五、成品保护控制1、塑钢百叶窗框进场时必须用密封胶带贴满,如无特殊原因,必竣工验收前方可撕掉。 2、框体安装完后,各分包单位应自觉进行保护,避免水泥砂浆粘满框体, 造成胶带破坏.另外,切忌人员随意踩踏底框,如发现胶带有破损现象,安装单位自行修补。六、安全措施1、安全操作人员均持证上岗；进入吊篮施工前，必须正确佩戴安全帽、安全带方能施工；2、吊篮在使用前必须经过地方安检站检验合格后使用； 3、在吊篮使用前签好交付使用记录，施工人员要经过技术交底，严格按照本公 司的操作规程进行操作； 4、吊篮安装、拆卸过程中，作业范围内设置防护栏或醒目警示线、 警示牌； 5、施工场所大雾，暴雨，冰雪，雷电，风力大于 5 级（相当于风速 8.3m/s）等， 以上时，应停止吊篮使用； 6、施工人员应每日对吊篮进行日常检查； 7、若在施工中如发生工作钢丝绳断裂等紧急情况，操作人员要沉着冷静，立即 停机并安全撒离工作平台，禁止继续运行。并通知专职维修人员处理； 8、吊蓝使用材料必须符合要求，使用前需对吊蓝进行空载安全运行，安装试验， 并对安全装置的灵敏性、可靠性进行检验，每次吊蓝提升或下降到位固定后，应进行验收确认符合安全要求时，方可上人作业。 9、吊蓝应严格按照设计图纸进行安装，悬挂吊蓝的钢丝绳围绕皎梁不少于四圈，卡头的卡子不得少于三个，每个吊蓝不少于两根保险绳，每次提升后果要将保险绳与吊蓝卡牢固定，钢丝绳不得与建筑物或其它构件磨擦，靠近时应用垫物或滑轮隔开，散落在上面的杂物要随时清除，用手板葫芦知除操纵时，严禁同时板动前进杆与返回杆，降落时，要先取掉前进杆的上套管，然后板动返回杆徐徐降落。10、每根绳子需要安全锁和限位器、制动器。11、在必须移位时，移位前必须将吊篮平台降至地面，退出工作和安全钢丝绳，切断电源。 12、使用过程中如发现提升机、安全锁、限位、控制箱等发现故障， 应立即停止，关闭电源，撒离吊篮并及时通知专业维修人员。 13、方向绳控制人要站在吊蓝两侧，远离吊蓝正下方，吊蓝升降和定位施工时要拉紧方向绳避免吊蓝晃动。 14、安全员须佩带标志，协调指挥上下人员的动作，吊蓝下方地面放置警示标志，严禁人员穿行。
