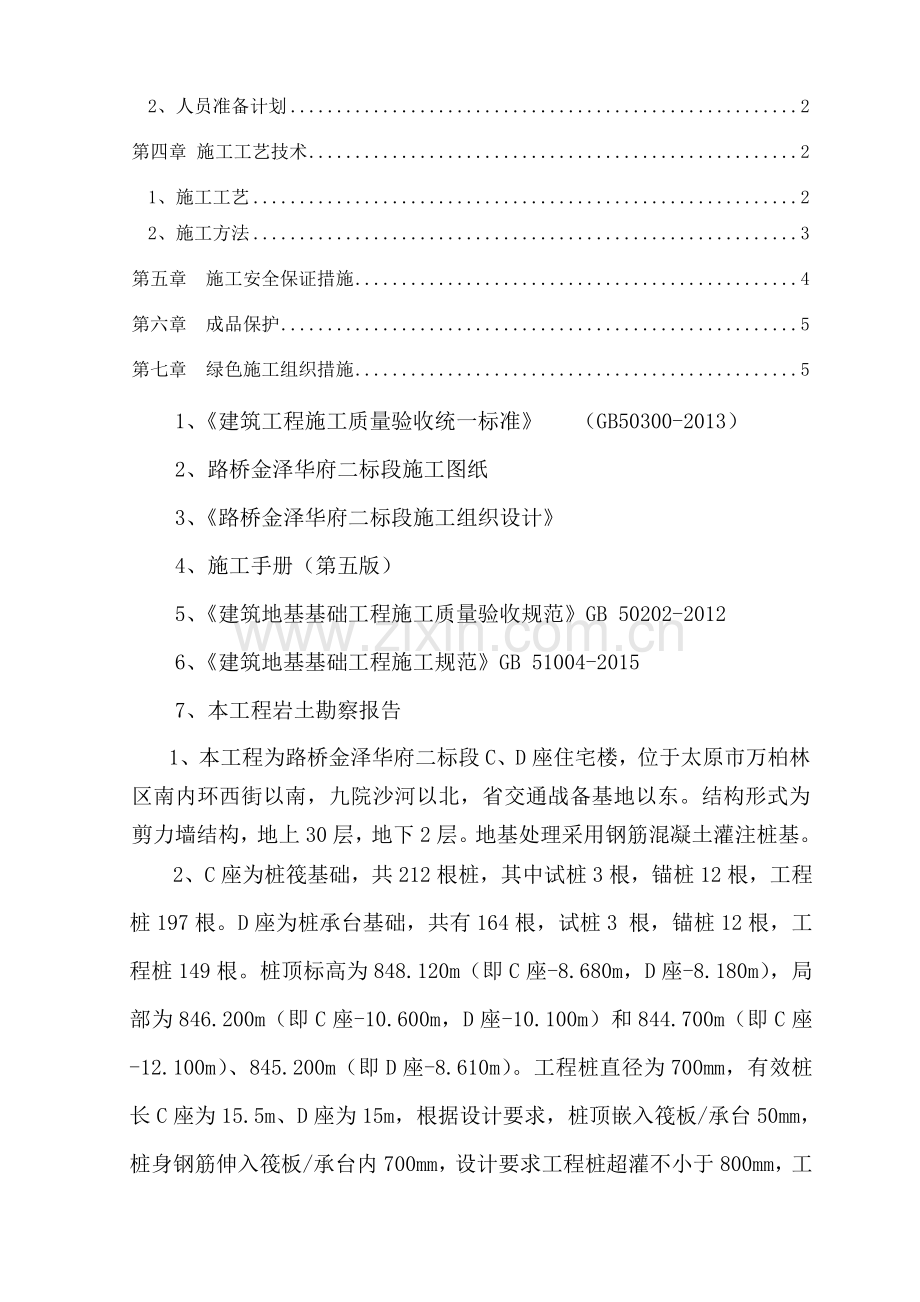

编号：SXYJ-九分公司-FA.001.2016路桥金泽华府二标段C、D座破桩头施工方案编制单位：山西一建集团有限公司编制： 年 月 日审核： 年 月 日审批： 年 月 日第一章 编制依据1第二章 工程概况1第三章 施工计划21、材料与设备计划22、人员准备计划2第四章 施工工艺技术21、施工工艺22、施工方法3第五章 施工安全保证措施4第六章 成品保护5第七章 绿色施工组织措施51、建筑工程施工质量验收统一标准 （GB50300-2013）2、路桥金泽华府二标段施工图纸3、路桥金泽华府二标段施工组织设计4、施工手册（第五版）5、建筑地基基础工程施工质量验收规范GB 50202-20126、建筑地基基础工程施工规范GB 51004-20157、本工程岩土勘察报告1、本工程为路桥金泽华府二标段C、D座住宅楼，位于太原市万柏林区南内环西街以南，九院沙河以北，省交通战备基地以东。结构形式为剪力墙结构，地上30层，地下2层。地基处理采用钢筋混凝土灌注桩基。2、C座为桩筏基础，共212根桩，其中试桩3根，锚桩12根，工程桩197根。D座为桩承台基础，共有164根，试桩3 根，锚桩12根，工程桩149根。桩顶标高为848.120m（即C座-8.680m，D座-8.180m），局部为846.200m（即C座-10.600m，D座-10.100m）和844.700m（即C座-12.100m）、845.200m（即D座-8.610m）。工程桩直径为700mm，有效桩长C座为15.5m、D座为15m，根据设计要求，桩顶嵌入筏板/承台50mm，桩身钢筋伸入筏板/承台内700mm，设计要求工程桩超灌不小于800mm，工程桩均需截桩1次（或多次）。混凝土强度等级为C40，工程桩主筋1412。3、本工程桩分布密度较大，实际开挖后，如有超灌和浮浆形成“蘑菇头”后连在一起，必须人工清理桩间土。有 “蘑菇头”，桩体很重；在截桩的过程中，易发生不确定方向的断裂倒伏，容易砸伤截桩施工人员；截掉的桩头也不能及时清理出基坑，影响后续施工的进度。基于这些情况，我项目部将根据现场实际情况编制“人机协作，逐层开挖，二次断桩”的方案。4、建筑设计使用年限: 50年。建筑物设计标高0.000相当于绝对高程为C座856.800m、D座856.300m。1、施工进度计划本工程计划开工日期为2016年8月27日，竣工时间为2016年9月10日，总工期15天。2、材料与设备计划名称用途数量水准仪测量标高2台电镐破除混凝土3个塔尺测量2把铁锹清理桩头20把油漆测量2桶切割锯切割桩头3个锤子剔凿桩头3把錾子剔凿桩头若干运输车运输断桩3辆钎子剔凿桩头若干吊车调运桩头8t、25t各一辆施工工艺技术1、施工工艺桩间土开挖测量放线切割锯切割桩头破桩2、施工方法（1）根据施工现场场地的自然标高以及基础的埋没深度，先把整个基础部位的土方全部挖去，为了控制基坑的开挖深度，根据现场水准点，用水准仪将其引入到基坑至垫层底标高，当基坑挖到坑底设计标高时，人工清理桩间土，除去桩身浮土，引测出桩头位置。（2）据图纸及规范要求，桩顶标高要求在基础底板防水保护层上皮以上50mm。在清理好的桩身上引测标高，找准桩顶标高后，在桩身四周用红色铅笔划上醒目标记，每根桩的控制点不得少于4个，引测完的标高必须经质量员进行复核后方可进行桩头的破除。（3）破桩前，根据测定的标高，先采用切割锯沿桩一圈切出3cm的缝隙，然后采用电镐切缝以上的桩头进行破除，采用电镐破桩时，先对桩周进行剔凿，剔凿至设计标高时，再沿桩周垂直与桩身方向用电镐打眼，打眼直径20mm，环向间距20cm，深度30cm，使桩身形成薄弱面。打眼完成后及时用钢楔插入孔内，然后用大锤逐孔锤击加力，将桩头沿薄弱面横向断裂，便于下一步施工。（4）桩头吊运：使用人工或钢管架体将桩头敷住后，然后全部用8t或25t吊车将桩头及破桩碎渣吊运至指定的地点集中存放。不要使桩身倾倒，以免造成地基土扰动及人身安全。（5）剔桩头：桩头吊离后，人工修整桩顶至深入筏板/承台5cm标高位置，采用手锤和钻子将桩头剔凿至设计标高，用角磨机将桩头打磨平整，同时将桩身外露钢筋用钢丝刷清理干净。在剔凿的过程中，应使钻子与桩头表面的夹角保持为120，使桩顶表面基本平整，确保桩顶质量。在剔桩头过程中，不得将主筋弯曲超过30度以上。（6） 桩头锚固钢筋处理：主筋断裂的采用双面搭接焊，焊接倍数为5d。单面搭接焊为10d。接头错开50%。（7）桩顶补桩：人工开挖至设计标高后，多余桩头用切割机、钢钎等工具沿桩周向桩心逐次切割、剔除、凿平。如桩体未达到设计标高，必须采取补救措施，钢筋按照50%错槎接长钢筋，桩径每边宽出100mm，采用比桩体混凝土高一等级的混凝土接桩至设计桩顶标高。第五章 施工安全保证措施1、组织保障项目成立安全领导小组，随时对现场安全进行监督与检查。组 长：解元仲成 员：张红星、问飞翔、李菲菲、翟晓昱、乔彤、李鹏飞、吴临、柴华龙。2、安全措施2.1项目安全员应行使监督权，采取相应的措施如协调有关施工方、危险桩标识、对危险动作状态拍摄图像，对相关人员进行教育，强化安全管理措施。对所有作业人员进行安全技术交底，特殊工种持证上岗。2.2 临电使用和机械使用应遵守相应的安全管理规定。2.3 破桩人员应随土方的开挖进行观察露出的桩长，当发现桩体开挖过程中有异常时，应及时离开危险区域。2.4 破桩人员进入破桩前要先与挖机驾驶员进行沟通，待挖机停止作业或待破的桩远离挖机的作业半径才可进入进行破桩，严禁人机同坑作业。2.5 破桩时要划出一定范围作为倒桩的危险区域，此范围内除破此桩的人员外不得有其它任何操作人员。2.6 破桩人员经验要丰富，要注意观察桩是否有夹心、倾斜、断桩和偏心。并正确处理相应的安全隐患问题以确保自身安全。2.7 机械施工区域禁止无关人员进入场地内。挖掘机工作回转半径范围内不得站人或进行其他作业。2.8 夜间施工时，应有足够的照明设施；在危险的地段应设置明显的标志，并合理安排开挖顺序，防止挖错或超挖。第六章 成品保护1、土方开挖应尽量避免碰撞桩体，以防桩体断裂。2、土方开挖及破完桩后，严禁重型车辆驶入基坑，以防破坏桩头。3、土方施工完后，要准备好防雨防水设施，以防基坑被泡。4、注意事项4. 1用电镐钻眼时，如遇到与桩身主筋冲突，调整位置后重新钻孔，不得损伤主筋。4. 2破除桩头过程注意保护桩身主筋，不得垂直弯折或折断。4. 3剥除桩身主筋时，在打眼位置风镐与桩身要小角度慢慢凿除，不得因用力过大或角度过大造成大块混凝土剔除，造成桩顶混凝土界面参差不齐，影响了桩顶混凝土的平整度和完整性。4. 4在施工过程中，桩径不足，标高不准，桩夹心，断桩缩径，桩顶强度过低等情况。应做好标记，进行编号，报监理、建设、设计、桩施工单位，研究制定处理方案，经复测合格后，方可进行下道工序。第七章 绿色施工组织措施1、施工现场对噪声进行实施监测，杜绝人为敲打、叫嚷、野蛮装卸噪声等现象，防止施工噪音污染，尽量减少施工噪音。不得干扰附近人员的正常工作和休息，最大限度地减少噪声扰民。2、施工作业区内扬尘目测高度控制在1.5m以内，且不得扩散在作业区域以外。3、施工场地、道路采取定期洒水抑尘措施。4、夜间室外照明灯加设灯罩，光照方向集中在施工范围内，避免或减少施工过程中光污染的措施。5、施工机械设备使用和检修时，控制油料污染，清洗机具的废水和废油不得直接排放。敏而好学，不耻下问孔子业精于勤，荒于嬉；行成于思，毁于随韩愈兴于诗，立于礼，成于乐孔子己所不欲，勿施于人孔子读书破万卷，下笔如有神杜甫读书有三到，谓心到，眼到，口到朱熹立身以立学为先，立学以读书为本欧阳修读万卷书，行万里路刘彝黑发不知勤学早，白首方悔读书迟颜真卿书卷多情似故人，晨昏忧乐每相亲于谦书犹药也，善读之可以医愚刘向莫等闲，白了少年头，空悲切岳飞发奋识遍天下字，立志读尽人间书苏轼鸟欲高飞先振翅，人求上进先读书李苦禅立志宜思真品格，读书须尽苦功夫阮元非淡泊无以明志，非宁静无以致远诸葛亮熟读唐诗三百首，不会作诗也会吟孙洙唐诗三百首序书到用时方恨少，事非经过不知难陆游问渠那得清如许，为有源头活水来朱熹旧书不厌百回读，熟读精思子自知苏轼书痴者文必工，艺痴者技必良蒲松龄 声明访问者可将本资料提供的内容用于个人学习、研究或欣赏，以及其他非商业性或非盈利性用途，但同时应遵守著作权法及其他相关法律的规定，不得侵犯本文档及相关权利人的合法权利。谢谢合作！
