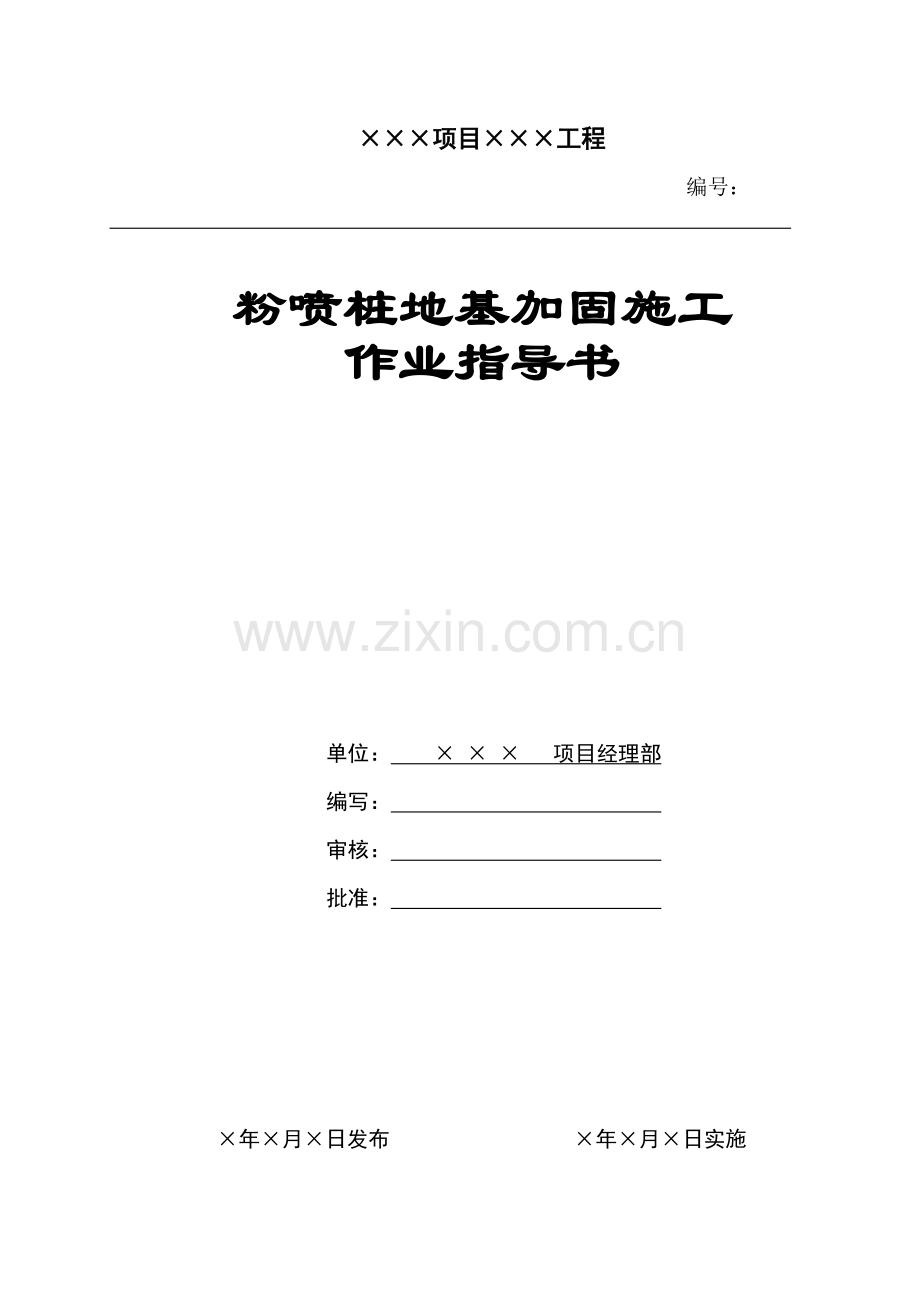

粉喷桩地基加固施工
作业指导书

单位： × × × 项目经理部
编写：
审核：
批准：

×年×月×日发布 ×年×月×日实施

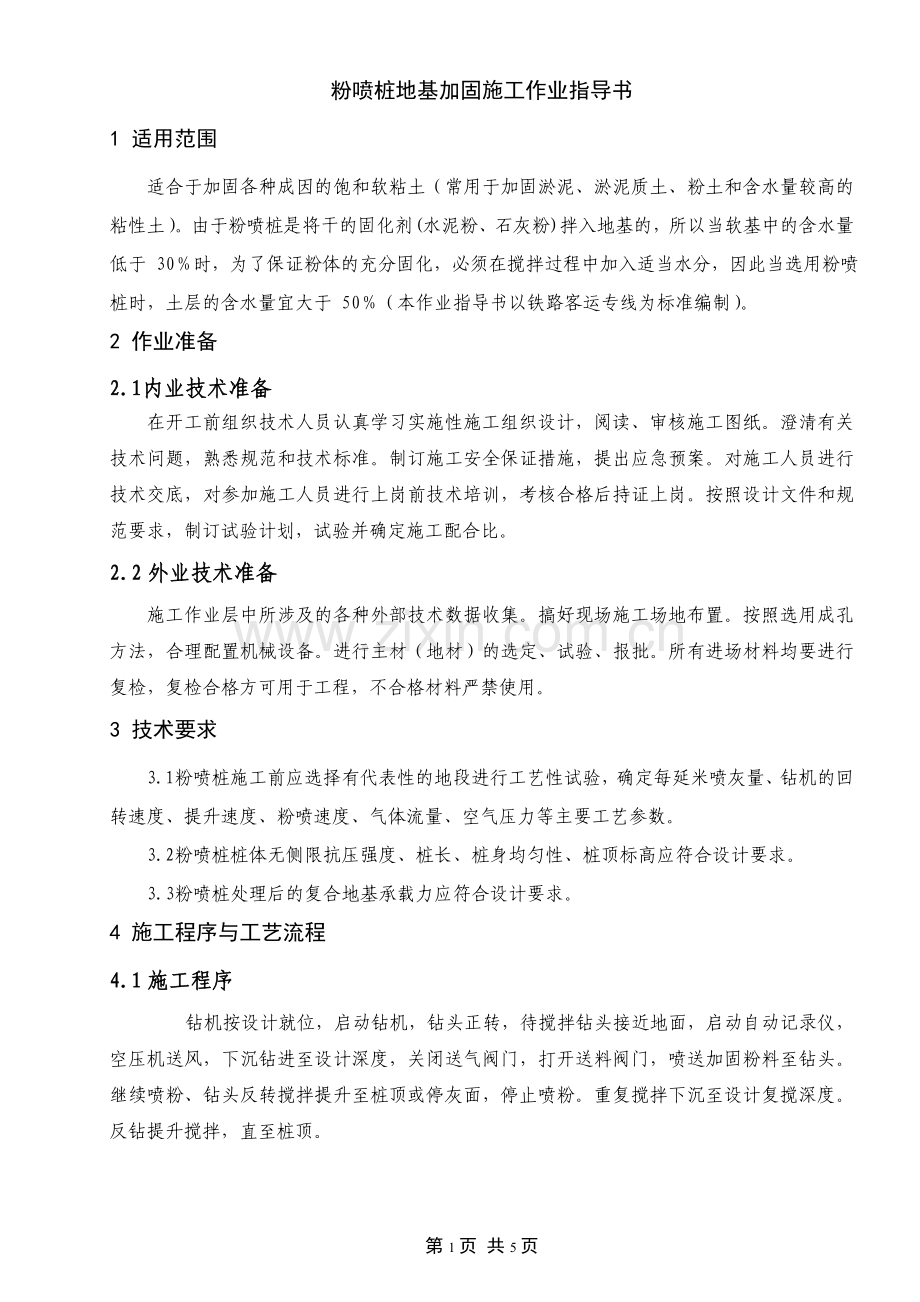

粉喷桩地基加固施工作业指导书
1 适用范围
适合于加固各种成因的饱和软粘土（常用于加固淤泥、淤泥质土、粉土和含水量较高的粘性土）。由于粉喷桩是将干的固化剂(水泥粉、石灰粉)拌入地基的，所以当软基中的含水量低于 30％时，为了保证粉体的充分固化，必须在搅拌过程中加入适当水分，因此当选用粉喷桩时，土层的含水量宜大于 50％（本作业指导书以铁路客运专线为标准编制）。
2 作业准备
2.1内业技术准备
在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸。澄清有关技术问题，熟悉规范和技术标准。制订施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。按照设计文件和规范要求，制订试验计划，试验并确定施工配合比。
2.2外业技术准备
施工作业层中所涉及的各种外部技术数据收集。搞好现场施工场地布置。按照选用成孔方法，合理配置机械设备。进行主材（地材）的选定、试验、报批。所有进场材料均要进行复检，复检合格方可用于工程，不合格材料严禁使用。
3 技术要求
3.1粉喷桩施工前应选择有代表性的地段进行工艺性试验，确定每延米喷灰量、钻机的回转速度、提升速度、粉喷速度、气体流量、空气压力等主要工艺参数。
3.2粉喷桩桩体无侧限抗压强度、桩长、桩身均匀性、桩顶标高应符合设计要求。
3.3粉喷桩处理后的复合地基承载力应符合设计要求。
4 施工程序与工艺流程
4.1施工程序
钻机按设计就位，启动钻机，钻头正转，待搅拌钻头接近地面，启动自动记录仪，空压机送风，下沉钻进至设计深度，关闭送气阀门，打开送料阀门，喷送加固粉料至钻头。继续喷粉、钻头反转搅拌提升至桩顶或停灰面，停止喷粉。重复搅拌下沉至设计复搅深度。反钻提升搅拌，直至桩顶。

第2页 共5页

8.1每班组主要机具设备配备表
序号
设备名称
单位
数量
备注
1
喷粉桩机
台
1

2
配套水泥罐
个
1

3
贮灰罐
个
1

4
喷粉系统
套
1
与主机配套
5
电器系统
套
1
与主机配套
6
自动计量打印仪
台
1

7
空气压缩机
台
1

8
发电机
台
1
大于75Kw
9 质量控制及检验
9.1质量控制
9.1.1施工前应进行工艺性试桩，掌握对该场地成桩经验及各种操作技术参数。试验桩不得少于2根。
9.1.2喷粉机必须有合格的粉体计量装置。
9.1.3搅拌钻头直径磨耗量不得大于10MM。
9.1.4在非粉成桩过程中，若遇有阻管而停止喷粉，第二次喷粉接桩时，其喷粉重叠长度不得小于1m。
9.1.5粉喷机贮灰罐容量应≥一根桩灰量+50kg，当贮灰量不足时，不得进行下一根桩施工。贮灰罐进口处设滤网，防止结块水泥进入罐中。
9.1.6粉喷桩要求一次成桩，中间因故停机时，要求重打。
9.1.7施工过程中，严格控制下钻深度、喷粉高程、停灰面及搅拌均匀程度，桩头应原位复搅2min；定时检查粉喷桩成桩直径定期复核、检查钻头，如发现其直径磨耗率超过验标规定值时，应及时修补或更换。
9.1.8粉喷桩复搅长度不得小于设计和规范规定（一般以1/3桩长为宜）。
9.2 质量检验
9.2.1粉喷桩施工质量允许偏差、检验数量、检验方法
序号
项 目
允许偏差
检验数量
检查方法及说明
1
桩轴线偏移
（纵横方向）
50mm
抽样检验粉喷桩总数的10%，且每检验批不少于5根
用经纬仪检查（或用钢尺丈量）
2
桩体垂直度
1%
用经纬仪检查（或用垂线、直尺）
3
桩体有效直径
不小于设计值
开挖50~100cm后钢尺丈量
4
桩长
不小于设计值
全部检验
测量钻杆长度
5
单桩喷粉量
不小于设计规定
全部检验
计量仪或其他
计量装置
9.2.2复合地基承载力检测方法、数量及标准参见《客运专线铁路路基工程施工质量验收暂行标准》（铁建设[2005]160号）4.8.12、《铁路路基工程施工质量验收标准》（TB10414-2003）4.9.8：
①检测数量：总桩数的2‰，且每检测批不少于3根。
②检测方法：平板载荷试验。
9.2.3粉喷桩完整性、均匀性、无侧限抗压强度应满足设计要求。
①检测数量：总桩数的2‰，且每检测批不少于3根。
②检测方法：粉喷桩完工后28d，在每根检测桩桩径方向1/4处、桩长范围内垂直钻孔取芯，观察其完整性、均匀性，取不同深度的3个式样作无侧限抗压强度试验。
10 安全及环保要求
10.1 施工安全
10.1.1对施工范围内的地下及空中障碍物，尤其是空中架设的各类电力线路、通讯线路以及地下管线、文物等应设专人管理、协调，进行拆迁或采取稳妥的保护措施。对施工范围内已查明的地下障碍物，要在地面做明显的标志。
10.1.2桩机每次工作前必须进行试运转，检测正常后方可正式工作。严禁机械超负荷运转。工作人员须持证上岗，并配备必要的劳保用品。
10.1.3施工现场用电电线架设高度不小于1.5m或穿管埋于地下通过，不得拖曳于地表或水中。电闸箱和仪表箱必须上锁。现场用电必须由专职电工管理。
10.1.4六级及六级以上的大风天气必须停止作业。
10.1.5桩机的安装、钻进、移位及拆卸必须遵守相关安全规程。
10.2 环境保护
10.2.1生产及生活垃圾应用封闭运土车运走，不得随处抛撒。
10.2.2夜间施工避免灯光扰民。
10.2.3现场的散水泥、砂石料等必须遮盖存放，废水泥应回收，避免扬尘。
10.2.4钻机成孔和喷粉过程中，应将废弃物回收处理，防止污染环境。
