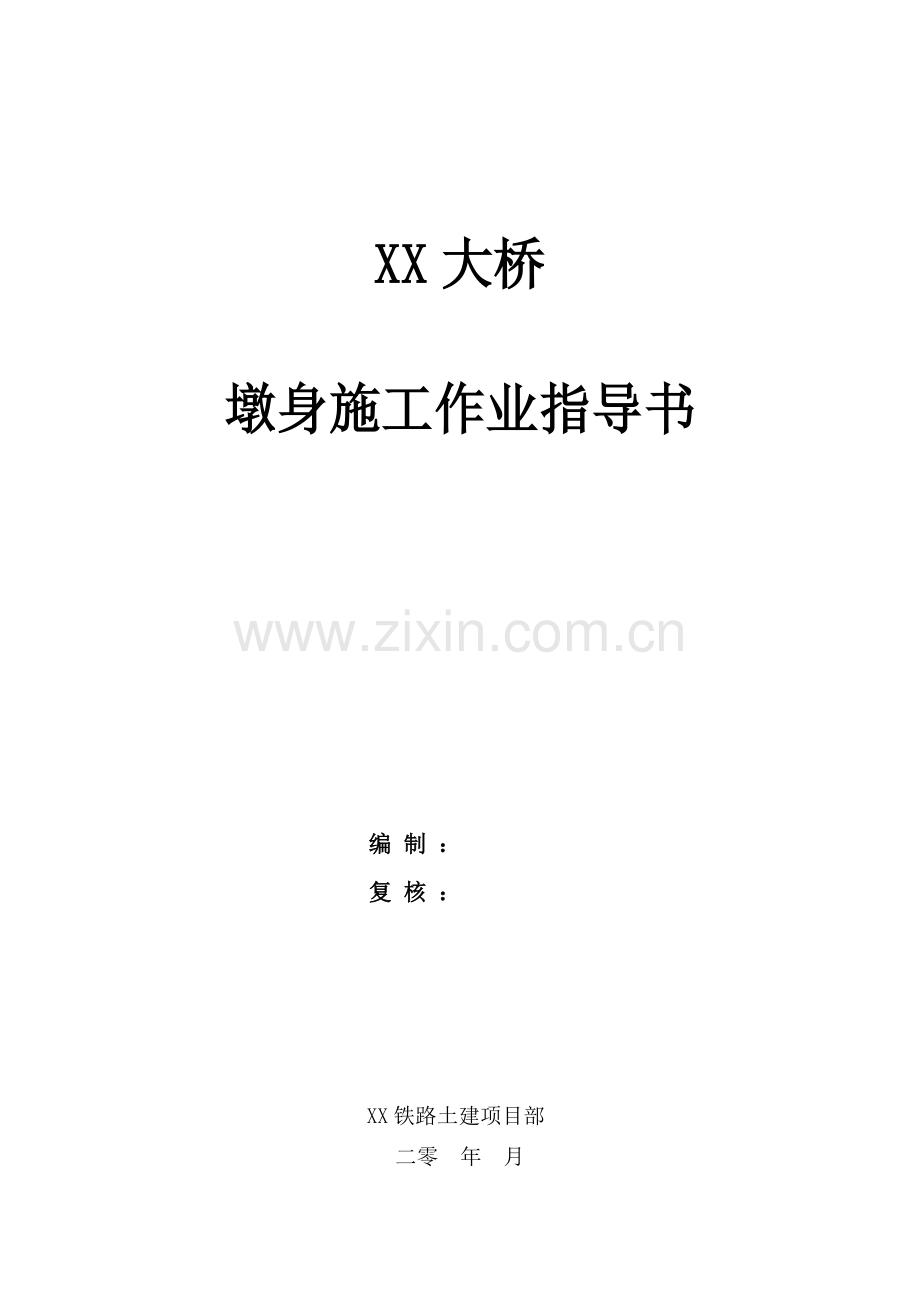

大桥墩身施工作业指导书.doc

XX大桥

墩身施工作业指导书

编 制 ：
复 核 ：

XX铁路土建项目部
二零 年 月

2

抹平进入养护程序。
4、混凝土养护
根据施工对象、环境、水泥品种、外加剂以及混凝土性能的不同提出具体的养护方案，各类混凝土结构的养护措施及养护时间遵守《铁路混凝土技术条件》的规定。
当新浇结构物与流动水接触时，采取防水措施，保证混凝土在规定的养护期之内不受水的冲刷。
拆模后的混凝土立即使用保温保湿的无纺土工布覆盖，外贴隔水塑料薄膜，使用自动喷水系统和喷雾器，不间断养护，避免形成干湿循环，养护时间不少于7d后，拆除养生毯，再用塑料薄膜紧密覆盖，保湿养护14d以上。
养护期间混凝土强度未达到规定强度之前，不得承受外荷载。当混凝土强度满足拆模要求，且芯部混凝土与表层混凝土之间的温差、表层混凝土与环境之间的温差均≯20℃时，方可拆模。
5、混凝土温度测量和控制
本工程混凝土测温工作分为混凝土拌合物的测温、混凝土施工测温、养护期测温。根据构造物尺寸、环境温度、及浇筑工艺的不同，选取有代表性的结构使用“J8DX-1大体积混凝土计算机循环测温仪”，及时掌握混凝土内部温度、表层温度。并绘制温度曲线图，当发现混凝土浇筑温度、内外温差或降温速率出现异常时，应及时处理；混凝土拌合阶段通过降低材料温度、改进搅拌机投料顺序等措施来降低混凝土出机温度；浇筑阶段通过降低运输容器温度，适当选择浇筑时间，分层浇筑等技术措施来降低混凝土温度。
养护阶段通过内部降温或外部升温、保温、提高养生水温等措施，使混凝土核心温度、表面温度、外界温度差值控制在规定的范围内。
大体积混凝土尚应避免水化热产生过大的内外温差，经过计算在必要时在墩身内预埋冷却管，降低混凝土内部温度。
冷却管采用D48镀锌铁管，其布置及冷却循环系统见下图所示，上部结构施工前在孔道内压注C40水泥浆。实施过程中，根据实测混凝土芯部温度，确定参数，调整冷却水管的水平布设间距、竖向间距及管内流速，确保混凝土芯部温度控制在规定的范围内。
6、施工缝处理
为提高混凝土耐久性，混凝土构件应尽量一次浇筑完成，施工前必须做好停水、停电的应急措施，尽量避免由施工原因造成在混凝土浇筑过程中出现施工缝，当不可避免施工缝时，按规范要求进入混凝土施工缝处理程序。
当由于结构物尺寸变化，设计要求设置施工缝时将施工缝的位置设置在结构受力较小的部位，当结构物位于水中时，施工缝应避开常年处于干湿交替变化的部位。施工缝处理按《铁路桥涵施工规范》等相关规定进行，当施工缝处于水平状时，浇筑上层混凝土前首先浇筑50～100mm厚的水泥砂浆，提高接缝处质量。
四、钢筋制作与安装
①钢筋加工
钢筋在加工场地集中加工，钢筋原材进场要通过试验，合格后方能投入使用，钢筋焊接试验室要按频率进行抽检。严格按图纸下料，加工成型好的钢筋按规格、长度堆放整齐，并注意防雨、防锈。最后集体运至现场绑扎、成型。钢筋加工时，还应着重注意以下几点：
◆钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净；
◆应避免在结构的最大应力处设置接头，并应尽可能使接头交错排列，接头间距互错开的距离大于50cm；
◆焊接点与弯曲处的间距应大于10d（d为钢筋直径）；
◆焊接时存留的焊渣应除去。
②布筋：
墩柱钢筋施工时，墩柱钢筋笼吊装时对位要准确，采用垂线法定位，中心点误差控制在2cm内，墩柱边侧的保护层利用垫块来保证；
墩帽、台帽钢筋施工时，钢筋弯曲要符合规范要求，尽量避免在接头处弯起钢筋。顶帽底面、边侧的保护层利用垫块来保证。主筋、箍筋间距要依据图纸要求进行。焊接时焊接处焊渣要敲掉方能进行绑扎、安装。同时要注意预埋件的设置。
五、质量保证措施
1、 严格按照施工工艺要求和施工规范要求组织施工，认真贯彻ISO9002标准。工程施工中做到每个施工环节都处于受控状态，定期召开质量分析会，发现问题及时纠正，推进和改善质量管理工作。
2、严格测量双检
施工前后自始至终要对桥梁测量的平面、高程严格执行双检制，各种测量资料收集要及时、齐全，保证资料的准确性。
3、严把原材料进场关
进场钢材、水泥、外加剂、防水材料等都要在有资质和许可证的厂家进货，并必须三证齐全（出厂证、合格证、检验证），进场后按规定进行检验，合格后方可使用，并报监理工程师审批签认。
4、认真执行图纸审核制
施工技术人员必须认真审核图纸，并作好施工技术交底，使现场领工员及每一位施工人员做到心中有数，严格按技术交底施工，保证设计意图的实现。
六、安全保证措施
1、组织广大职工认真学习《安规》，使大家熟悉和掌握安全生产的各项规定，各种专业工种作业人员，必须经专业培训和考试，合格后方准独立操作。
2、加强宣传教育工作，强化全员安全意识，建立安全保证体系，使安全管理制度化、教育制度化。
3、坚持定期的安全教育、讲话和检查制度，设立安全监督岗，支持和发挥群专安全人员的作用。
4、认真实施标准化作业，严肃施工纪律和劳动纪律，杜绝违章指挥与违章操作，保证防护设施的投入，使安全生产建立在管理科学、技术先进、防护可靠的基础上。
七、环保及文明施工
1、认真贯彻各级政府的有关水土保护，环境保护方针、政策法令，结合设计文件和工程特点，及时提报有关环保设计，切实按批准的文件组织实施。
2、场地废料、土石废方处理，应按设计要求按工程师指定地点处理，防止水土流失。保持排水通道畅顺，施工场地干净卫生。施工中还应减少周围绿化环境的影响和破坏。
3、施工废水、生活污水不得污染水源。工地垃圾及时运往指定地点深埋，使生态环境受损减到最低程度。
4、成立环保小组，加强广大干部职工的环保意识，组织学习环保知识。在施工中注意环保工作，坚决制止一切破坏环保的行为，为施工及当地创造一个良好的生产、生活环境。
