2.2.3译码器演示幻灯片.ppt

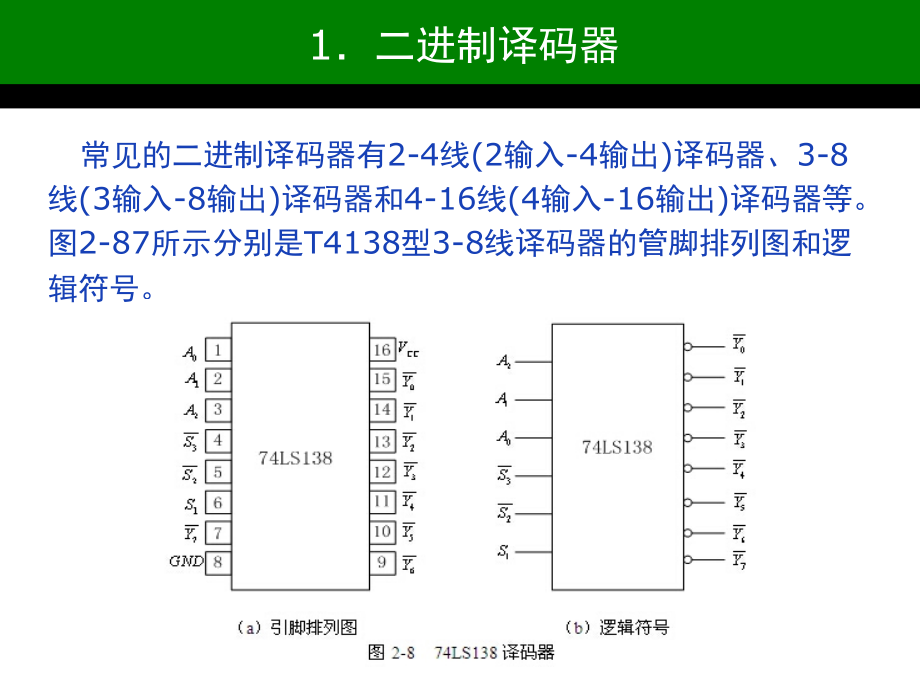

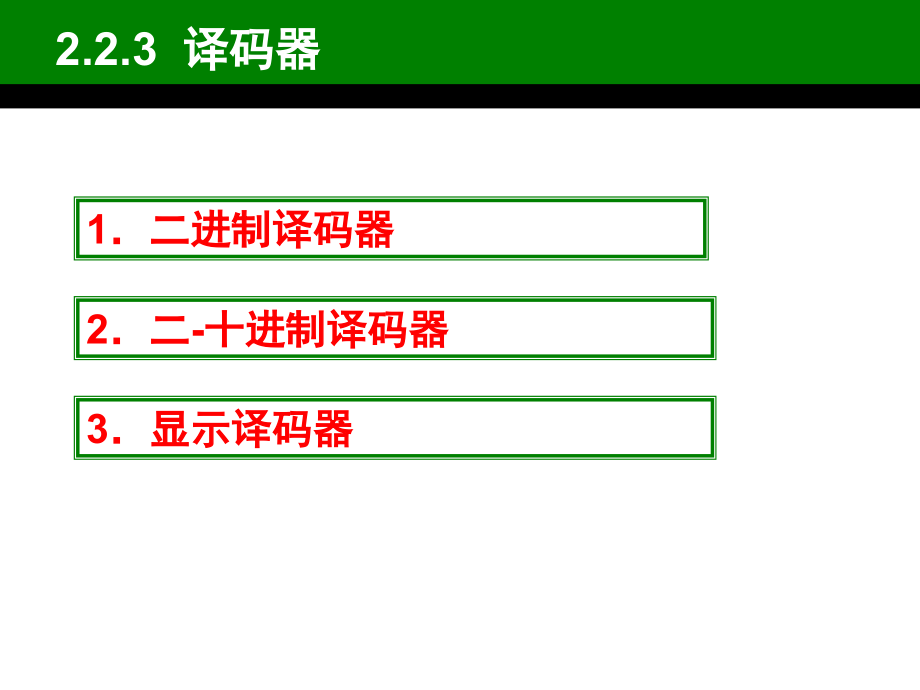

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,P,o,w,e,r,B,a,r,中国专业,PPT,设计交流论坛,单击此处添加标题,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,二进制译码器,2.2.3,译码器,2,二,-,十进制译码器,3,显示译码器,2.2.3,译码器,译码是编码的逆过程。将输入的代码翻译成相应的输出信号的,电路就是译码器。常用的译码器有二进制译码器、二,-,十进制译码,器、显示译码器,。,1,二进制译码器,将输入的二进制代码转换成相对应的输出信号的电路，为二,进制译码器。若输入的二进制代码有,n,个，则输出端的信号为,个。其主要特点有以下,3,个：,二进制译码器一般具有,n,个输入端、,个输出端和一个,(,或多个,),使能输入端。,在使能输入端为有效电平时，对应每一组输入代码，仅一个输出端为有效电平，其余输出端为无效电平,(,与有效电平相反,),。,有效电平可以是高电平,(,称为高电平译码,),，也可以是低电平,(,称为低电平译码,),。,1,二进制译码器,常见的二进制译码器有,2-4,线,(2,输入,-4,输出,),译码器、,3-8,线,(3,输入,-8,输出,),译码器和,4-16,线,(4,输入,-16,输出,),译码器等。,图,2-87,所示分别是,T4138,型,3-8,线译码器的管脚排列图和逻,辑符号。,1,二进制译码器,1,二进制译码器,2,二,-,十进制译码器,二,-,十进制译码器又称为,8421 BCD,码译码器，是把二,-,十,进制代码翻译成,10,个十进制数字信号的电路。,译码器,74LS42,的输入端是,8421BCD,码，输出端“译中”,时为低电平。,8421BCD,码以外的称为伪码，当输入伪码,时，所有输出端均为高电平，即拒绝伪码输入。,2,二,-,十进制译码器,3,显示译码器,在数字系统中，常常需要将某些数据或运算结果显示出,来，一方面供人们直接读出处理的结果，另一方面用来监视,数字系统的工作情况。这些数字量要先经过译码，才能送到,数字显示器去显示。这种将数字量翻译成数字显示器所能识,别的信号的译码器称为数字显示译码器，数字显示译码器通,常由译码器、驱动器和显示器等部分组成。,数码显示器又称数码管，是用来显示数字、文字或符号,的器件。常见的显示方式有：字形重叠式（如辉光放电管、,边光显示管）、分段式（荧光数码管、,LED,七段数码管、液,晶数码管）、点矩阵式（场致发光记分牌、大屏幕显示）等。,数码显示器有半导体显示器、荧光数字显示器、液体数,字显示器和气体放电显示器多种类型，目前广泛使用的是七,段数码显示器（简称七段数码管），主要包括发光二极管,（,LED,）数码管和液晶显示（,LCD,）数码管两种。,1,）,LED,数码管LED,数码管是由,7,个,LED,（加小数点为,8,个）按分段式封,装制成的，亮度较高，颜色多样，应用广泛。七段,a,，,b,，,c,，,d,，,e,，,f,，,g,（小数点,dp,）各对应一个发光二极管，利用,发光字段的组合来显示不同的阿拉伯数字，如图,2-10,所示,。,3,显示译码器,(a),七段数字显示器外形图,(b),发光段组合图,图,2-10,七段数码管字形显示方式,3,显示译码器,按连接方式的不同，,LED,数码管连接方式有共阳极和共阴,极连接两种方式，如图,2-11,所示。,(a),共阴极结构图,(b),共阳极结构图,3,显示译码器,LED,工作电压较低，工作电流也不大，可以直接用七段显,示译码器来驱动。,LED,的连接方式不一样，其驱动方式也不,同。对共阴型,LED,数码管，应采用高电平驱动方式；对共阳,型,LED,数码管，应采用低电平驱动方式。,2,）七段显示译码器,74LS48,七段显示译码器,74LS48,是一种用来驱动共阴型,LED,数码,管的电路，它把输入的,4,位二进制代码翻译成驱动七段,LED,数码管各对应段所需的电平，其引脚图如图,2-12,所示。输,入 接收四位二进制码，输出,ag,高电平有效，另,外有,3,个控制端：试灯输入端 、灭零输入端 、特殊控,制端 用来增强器件的功能。其逻辑功能表如表,2-8,所示。,3,显示译码器,从功能表可以看出，对输入代码,0000,，译码条件是：试,灯输入端 和灭零输入端,，同时等于,1,，而对其他输入,代码则仅要求,=1,，这时候，译码器各段,a,g,输出的电平是由输入代码决定的，并且满足显示字形的要求。,3,显示译码器,3,显示译码器,3,显示译码器,
