电气柜验收测试检验表.doc

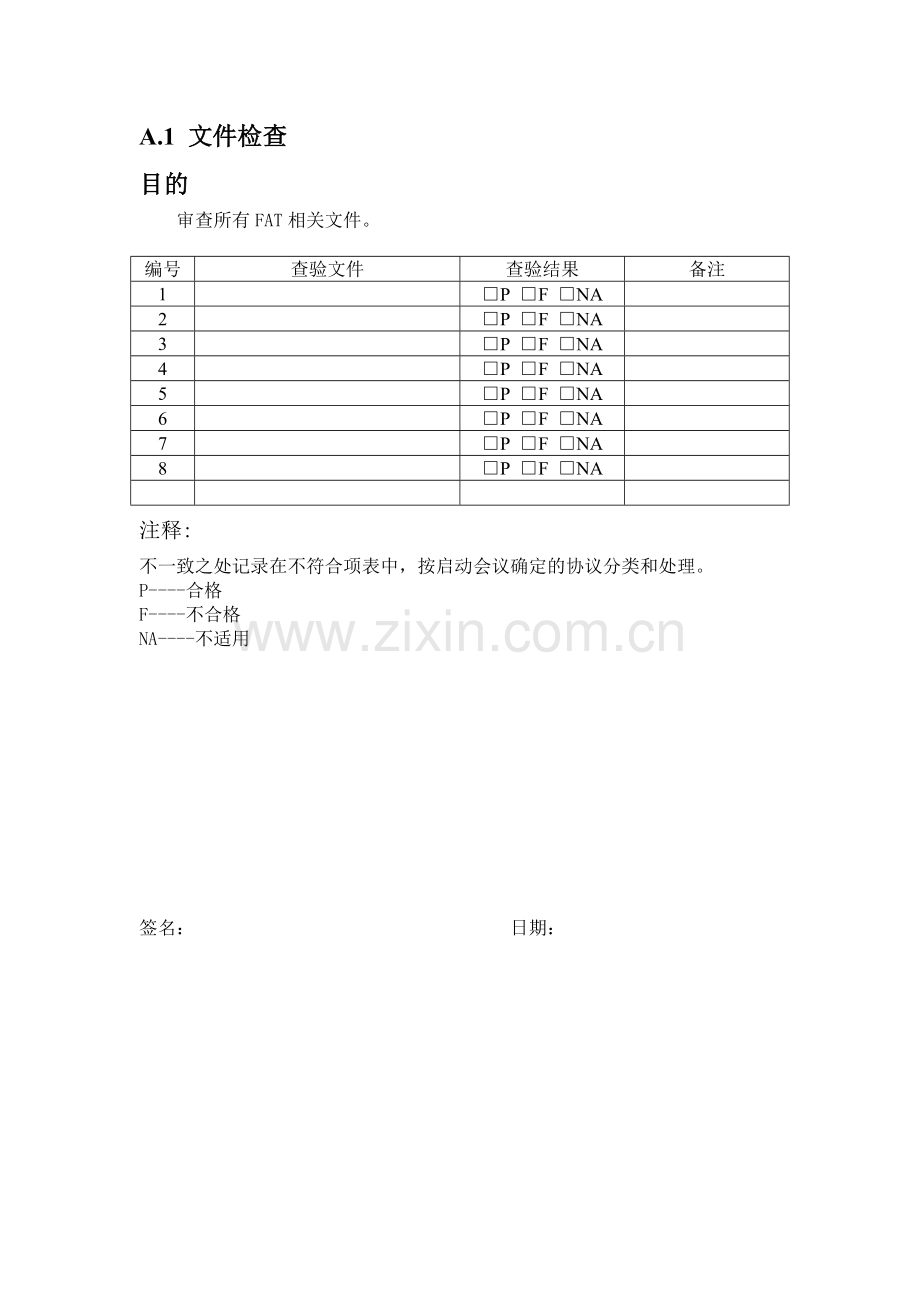

电气柜验收测试检验表正式版A.1 文件检查目的审查所有FAT相关文件。编号查验文件查验结果备注1P F NA2P F NA3P F NA4P F NA5P F NA6P F NA7P F NA8P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.2软硬件一般检查目的验证硬件结构、数量、尺寸、喷漆等内容与相关文档的一致性。此外，也应检查软件授权、备品备件、耗材等内容。参考文件： 经认可的供应商硬件图纸； 订单。注：建议：相关图纸的副本应由用户和其所聘的检验人员核对并签字确认。编号说明查验结果1硬件检查P F NA2软件授权、版本（包括固件）检查P F NA3备品备件、耗材和工具检查P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.3机电安装检查目的对照已经被认可的文件检查硬件结构和设计。参考文件： 经认可的供应商硬件图纸； 工程项目规范书； 适用标准及规范。注：项目编号4以下的项目可随机选择测试。编号说明查验结果1电缆引入方式、支座及附件（电缆固定夹、固定头等）P F NA2标注、标签P F NA3组件和模块的安装P F NA4螺丝紧固连接、端子连接P F NA5接地、等电位连接P F NA6电击防护、警示标志P F NA7机柜风扇和机柜结构的可维护性P F NA8备用容量P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.4接地和端子检查目的检验接线符合工程项目规范书中所提供的指导方针，经认可的硬件文档及工艺符合工业标准。参考文件： 经认可的供应商硬件图纸； 工程项目规范书； 适用标准及规范。注：项目5和6可随机选择测试。编号说明查验结果1接地和布线、内部电路布线P F NA2熔断、断路开关P F NA3标签、标注P F NA4线缆、颜色、横截面、电压、防爆等级等的划分P F NA5线缆弯曲检查P F NA6人工线缆弯曲、拉紧试验P F NA7线缆管道负荷P F NA8I/O至端子的接线及连接标注P F NA9系统线缆插头方向P F NA10系统电压绝缘测试P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.5启动测试和系统基本功能目的检验系统能够正常启动、从电源故障中恢复并且能够实现在线加载。此外，还应检查系统是否是在给定的限制范围内运行。参考文件： 相关的产品文件； 系统限制范围说明。编号说明查验结果1重新启动（从零点a 启动、停止/启动）P F NA2在线更改P F NA3控制器周期时间P F NA4显示调用时间P F NA5数值更新时间P F NA6系统负载（内存容量、存储容量等）P F NA7登陆策略和级别P F NA8报警处理策略及其确认方式P F NAa零点指使用新的存储卡并且移去控制器的备用电池。注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.6系统报警测试目的检验系统中出现的报警报告，包括系统相关的故障、控制柜报警以及系统产生的报警。参考文件： 产品相关的文件； 报警信息清单。编号说明查验结果1电源故障、UPS监控P F NA2保险丝、短路器监测P F NA3冷却风扇P F NA4通信、网络监测P F NA5短路、断路、超量程、接地故障P F NA6看门狗（若有的话）P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.7硬件冗余和诊断检查目的确保冗余部件能够正常地操作和监控。参考文件： 产品相关的文件。注：任何单一故障都不影响到整个系统的运行。编号说明查验结果1控制器的冗余运行和监视P F NA2通信和网络的冗余运行和监视P F NA3电源的冗余运行和监视P F NA4操作员站的冗余运行和监视P F NA5I/O设备的冗余（若有的话）运行和监视P F NA6所有其他上述未提及的设备冗余运行和监视P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P合格F-不合格NA-不适用签名： 日期：A.8监视/操作目的验证标准功能及图形显示方案与规范书的一致性。参考文件： 相关产品信息； 移交的画面草图。注：此项测试只涉及静态画面显示部分，动态部分将在以后联同组态功能一起进行测试。建议：图形设计应预先与最终用户取得一致意见。编号说明查验结果1背景颜色及颜色变化P F NA2符号P F NA3静态文本及动态变化P F NA4画面组织（折叠、转换、子画面）P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.9根据FBD、FUP等进行的功能测试目的验证系统功能与给定文件要求的一致性。参考文件：工程项目相关文件，如： 功能块图FBD； 功能规划FUP； 因果图C&E； 联锁说明； 控制描述； 约定的标准。注：按照规范书中的约定进行测试，如：100%、抽样检查等。下面是系统测试需要警醒的项目，应编写针对具体项目的详细测试清单用于评估各个单独回路。后一页提供了一个测试列子的表格。编号说明查验结果1回路/功能的识别和标注P F NA2测试相关I/O到画面的显示P F NA3在投入所有相关的联锁、报警、报文、显示、趋势、图形画面与设备画面上的信号更新后，进行详细的功能检验P F NA4位号操作和趋势采集功能（内部的和外部的）P F NA5报警的优先级处理P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：单个回路评估测试表举例回路功能： LIRCADCS/PLC： SM 331 AI8回路信号类型： Analog Input硬件回路： 6ES7 331-1KF02-0AB0测量范围： 0160测量单位： 报警/开关设定值（）S A 10S A S A S A 150S A S A 操作方式：就地DCS/PLC X其他PLC输入 PLC输出模拟量 1 模拟量 1数字量 0 数字量 1测量技术： 差压变送器设备制造商： XXXXXX设备型号： XXXXXX测试结果 合格 不合格回路文本：联锁：在软件显示中的位置：报警设置/切换点：至PLC的回路信号：动态显示/颜色设置：不合格时的注释：签名： 日期：A.10复杂功能和操作模式目的检查系统功能与给定文件要求的一致性。参考文件：工程项目相关文件，如： 功能块图FBD； 功能规划FUP； 因果图C&E； 联锁说明； 控制描述； 约定的标准。注：此处，复杂功能是指大规模顺序控制、配方控制、高级控制、耦合回路等。编号说明查验结果1在投入所有相关的联锁、报警、报文、显示、趋势，以及图形画面与设备画面上的信号更新，进行详细的功能检验P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：A.11子系统集成测试目的验证各相关系统的互操作行。参考文件： 相关信号的I/O清册； 相关的FBD、C&E等。注：大多数子系统是串行通信连接的（软I/O），故测试应在考虑串行通讯的附加因素（如传送时间）后进行，使其就像用硬接线I/O测试一样。编号说明查验结果1在投入所有相关的联锁、报警、报文、显示、趋势，以及图形画面与设备画面上的信号更新，进行详细的功能检验P F NA注释:不一致之处记录在不符合项表中，按启动会议确定的协议分类和处理。P-合格F-不合格NA-不适用签名： 日期：FAT不符合项表参与者：任何未完成的工作或者不符合项都应被记录在FAT不符合项表中，并按照如下类型被分类：a） 当场整改，然后继续进行FAT；b） 在FAT过程中同时进行整改；c） 需再次进行FAT；d） FAT后，系统运至现场之前进行整改；e） 留待至现场整改。注：项目说明责任方类型完成整改123456789架空线路及杆上电气设备安装检验批质量验收记录表GB 503032002060101工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器中性点的接地及接地电阻值测试第4.1.3条2杆上高压电气设备的交接试验第4.1.4条3杆上低压配电装置和馈电线路的交接试验第4.1.5条4电杆坑、拉线坑深度允许偏差/mm+100，-505架空导线的弧垂值允许偏差5%6水平排列的同档导线间的弧垂值偏差/mm50一般项目1拉线及其绝缘子、金具安装第4.2.1条2电杆组立第4.2.2条3横担安装及防腐处理第4.2.3条4导线架设第4.2.4条5线路安全距离第4.2.5条6杆上电气设备安装第4.2.6条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日变压器、箱式变电所安装检验批质量验收记录表GB 50303200206010206 1工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器安装及外观检查第5.1.1条2变压器中性点、箱式变电所N和PE母线的接地连接及支架或外壳接地第5.1.2条3变压器的交接试验第5.1.3条4箱式变电所及落地配电箱的固定及箱体接地或接零第5.1.4条5箱式变电所的交接试验第5.1.5条一般项目1有载调压开关检查第5.2.1条2绝缘件和测温仪表检查第5.2.2条3装有转件的变压器固定第5.2.3条4变压器的器身检查第5.2.4条5箱式变电所内外涂层和通风口检查第5.2.5条6箱式变电所柜内接线和线路标记第5.2.6条7装有气体继电器顶盖变压器的坡度（沿气体方向）1.0%1.5%施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 503032002（）高压开关柜06010306 2060601工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属框架及基础型钢的接地或接零第6.1.1条2手车式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5柜间二次回路耐压试验第6.1.7条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装接缝、成列安装盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜、屏等面板上电器及控制台、板等可动部位配线第6.2.7条6不直度（mm/m）基础型钢安装允许偏差 水平度（mm/全长） 不平行度（mm/全长）1557柜、盘等安装垂直度允许偏差1.5施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 503032002室外060104工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管的接地或接零第14.1.1-1，2条2金属导管的连接第14.1.2条一般项目1埋地导管的埋设深度和选用第14.2.1条2导管的管口设置和处理第14.2.2条3电缆导管的弯曲半径第14.2.3条4金属导管的防腐第14.2.4条5绝缘导管的连接和保护第14.2.9条6柔性导管的长度、连接和接地要求第14.2.10条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线、电缆穿管和线槽敷线检验批质量验收记录表GB 503032002060105060305060406060503060606工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管内第15.1.1条2电线穿管要求第15.1.2条3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电线、电缆管内清扫和管口处理第15.2.1条2同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条3线槽敷线第15.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB 50303200206010606 5060306060407060506060607工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1高压电力电缆直流耐压试验第18.1.1条2低压电线和电缆绝缘电阻测试第18.1.2条3铠装电力电缆头的接地线及其截面积第18.1.3条4电线、电缆接线第18.1.4条一般项目1芯线与电器设备的连接第18.2.1条2电线、电缆的芯线连接金具第18.2.2条3电线、电缆回路标记和编号第18.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表 GB 503032002060107060509工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1建筑物彩灯灯具、配管及固定第21.1.1条2霓虹灯检查及固定第21.1.2条3建筑物景观照明灯安装第21.1.3条4航空障碍标志灯的安装第21.1.4条5庭院灯安装第21.1.5条一般项目1建筑物彩灯安装检查第21.2.1条2霓虹灯安装第21.2.2条3建筑物景观照明灯具的构架固定和外露电线电缆保护第21.2.3条4航空障碍标志灯安装距离及动作检查第21.2.4条5杆上路灯固定、灯具动作及熔断器配备第21.2.5条施工单位检查评定结果项目专业质量检查员： 年 月 日 监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人） 年 月 日建筑物照明通电试运行检验批质量验收记录表GB 503032002060108060511工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1灯具回路控制与照明箱及回路的标识一致，开关与灯具控制顺序相对应第23.1.1条2照明系统全负荷通电连续试运行时间第23.1.2条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日接地装置安装检验批质量验收记录表GB 50303200206010906 6060608060701工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1接地装置测试点的设置第24.1.1条2接地电阻值测试第24.1.2条3防雷接地的人工接地装置的接地干线埋设第24.1.3条4接地模块的埋设深度、间距和基坑尺寸第24.1.4条5接地模块设置应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距和搭接长度第24.2.1条2接地装置的材质和最小允许规格、尺寸第24.2.2条3接地模块与干线的连接和干线材质选用第24.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日裸母线、封闭母线、插接式母线安装检验批质量验收记录表GB 50303200206 3060301060604工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1可接近裸露导体的接地或接零第11.1.1条2母线与母线、母线与电器接线端子的螺栓搭接第11.1.2条3封闭、插接式母线的组对连接第11.1.3-2，3条4室内裸母线的最小安全净距第11.1.4条5高压母线交流工频耐压试验第11.1.5条6低压母线交接试验第11.1.6条7封闭、插接式母线与外壳同心允许偏差（mm）5一般项目1母线支架的固定第11.2.1条2母线与母线、母线与电器接线端子搭接面处理第11.2.2条3母线的相序排列及涂色第11.2.3条4母线在绝缘子上的固定第11.2.4条5封闭、插接式母线的组装和固定第11.2.5条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表GB 50303200206 4060303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属支架、导管的接地或接零第13.1.1条2电缆敷设检查第13.1.2条一般项目1电缆支架安装第13.2.1条2电缆的弯曲半径第13.2.2条3电缆的敷设固定和防火措施第13.2.3条4标志牌设立第13.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆桥架安装和桥架内电缆敷设检验批质量验收记录表GB 503032002060302060404工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般项目1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3标志牌设立第12.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB 503032002（）室内060304060405060502060605工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体上剔槽埋设第14.1.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配管的埋设深度，明配管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB 503032002（）低压成套柜（屏、台）060401工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属框架接地或接零第6.1.1条2电击保护和保护导体的截面积第6.1.2条3抽出式柜的推拉和动、静触头检查第6.1.3条4成套配电柜的交接试验第6.1.5条5柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7直流屏试验第6.1.8条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2柜（屏、盘、台等）间接缝、成列安装盘偏差第6.2.3条3柜（屏、盘、台等）内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜（屏、盘、台等）间配线第6.2.6条6柜（台）与其面板间可动部位的配线第6.2.7条7不直度/（mm/m）基础型钢安装允许偏差 水平度/（mm/全长） 不平行度/（mm/全长）1558垂直度允许偏差1.5施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表GB50303-2002060402工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1可接近的裸露导体接地或接零第7.1.1条2绝缘电阻值测试第7.1.2条3100kW以上的电动机直流电阻测试第7.1.3条一般项目1设备安装和防水防潮处理检查第7.2.1条2电动机抽芯检查前的条件确认第7.2.2条3电动机的抽芯检查第7.2.3条4接线盒内裸露导线的距离，防护措施第7.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日
