铁路明珠地产广场外悬挑脚手架安全施工方案完整
(完整版资料，可直接使用可编辑，推荐下载）

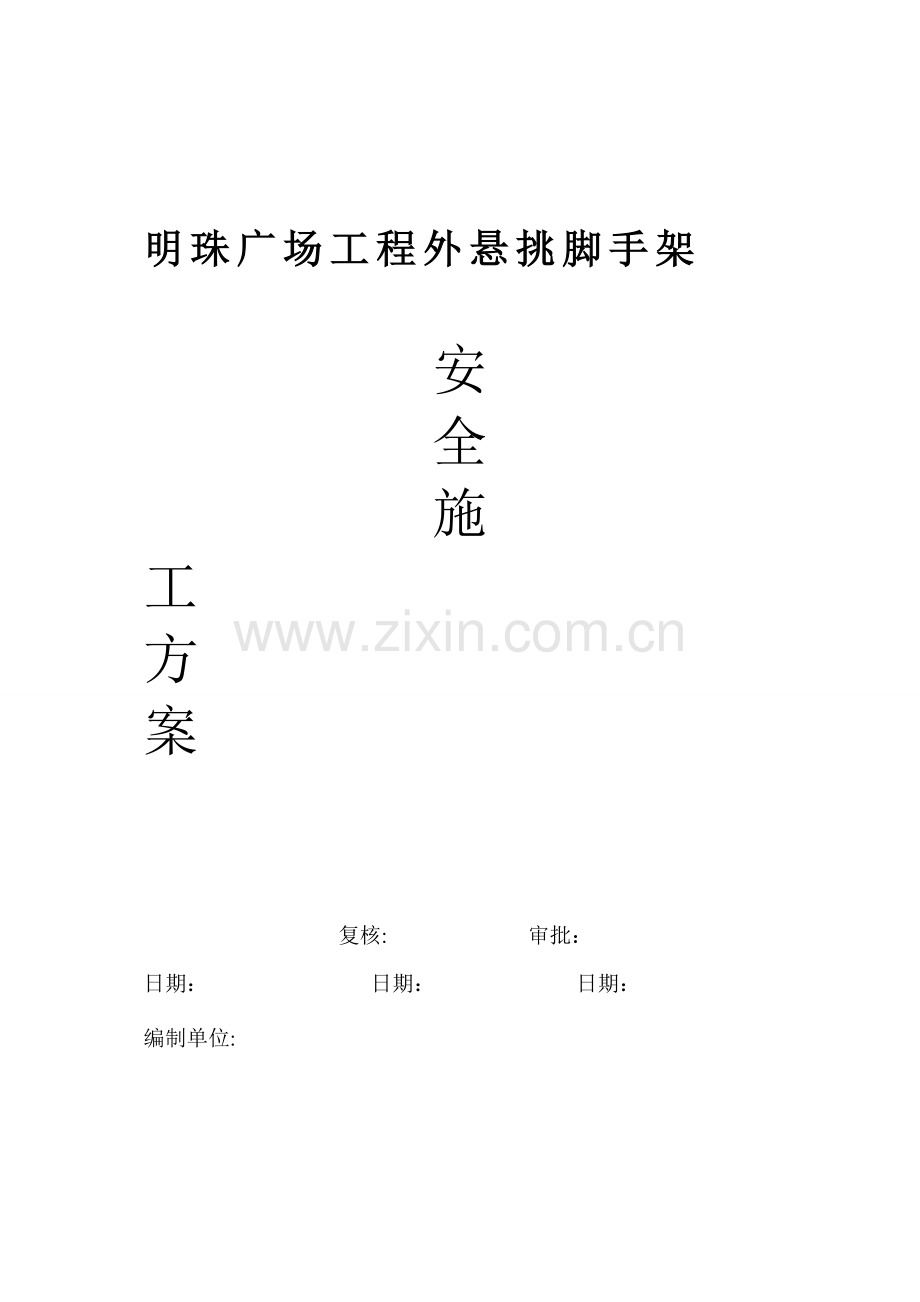

明珠广场工程外悬挑脚手架

安
全
施
工
方
案

复核: 审批：
日期： 日期： 日期：
编制单位:

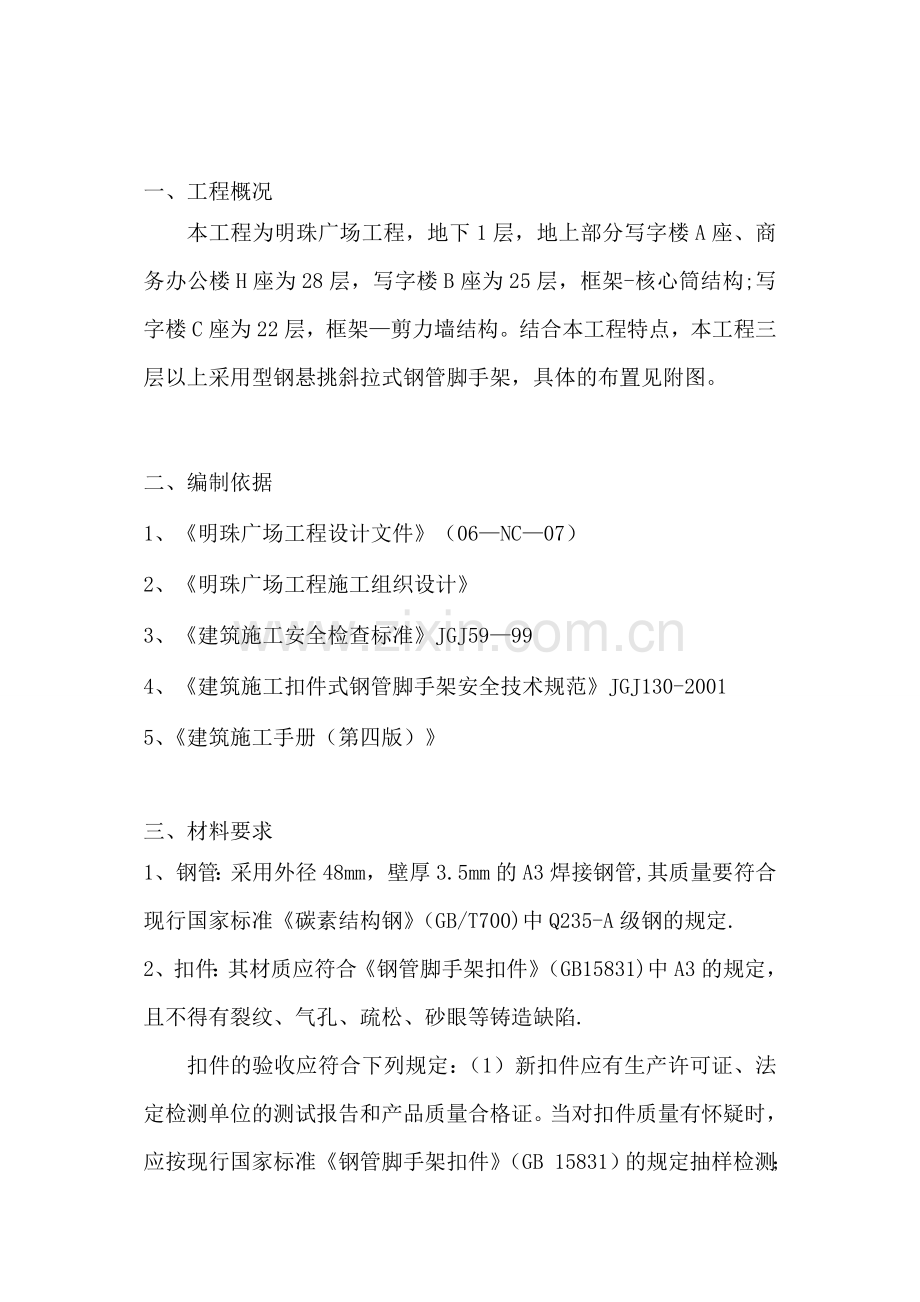

一、工程概况
本工程为明珠广场工程，地下1层，地上部分写字楼A座、商务办公楼H座为28层，写字楼B座为25层，框架-核心筒结构;写字楼C座为22层，框架—剪力墙结构。结合本工程特点，本工程三层以上采用型钢悬挑斜拉式钢管脚手架，具体的布置见附图。

二、编制依据
1、《明珠广场工程设计文件》（06—NC—07）
2、《明珠广场工程施工组织设计》
3、《建筑施工安全检查标准》JGJ59—99
4、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001
5、《建筑施工手册（第四版）》

三、材料要求
1、钢管：采用外径48mm，壁厚3.5mm的A3焊接钢管,其质量要符合现行国家标准《碳素结构钢》（GB/T700)中Q235-A级钢的规定.
2、扣件：其材质应符合《钢管脚手架扣件》（GB15831)中A3的规定，且不得有裂纹、气孔、疏松、砂眼等铸造缺陷.
扣件的验收应符合下列规定：（1）新扣件应有生产许可证、法定检测单位的测试报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准《钢管脚手架扣件》（GB 15831）的规定抽样检测；（2）旧扣件使用前应进行质量检查,有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换;（3)新、旧扣件均应进行防锈处理。
3、脚手片采用规格为800mm×1000mm由毛竹制作的竹串片板、竹笆板,不得使用腐烂、散边或破损严重的竹笆。
4、连墙件：采用ф48×3。5 A3焊接钢管，其质量应符合现行国家标准《碳素结构钢》（GB/T700)中Q235—A级钢的规定。
5、安全网：采用栏杆围网选用合格的聚氯乙烯编织的1.8×6m的密目式安全立网。
6、16号槽钢:其质量应符合现行国家标准《碳素结构钢》（GB/T700)中Q235—A级钢的规定。
7、预埋吊环：采用ф16光圆钢筋
8、钢丝绳：采用6×19+1、ф14#钢丝绳。
9、卡环:采用3.3#卡环
10、主要机具设备：架子扳手、力矩扳手、倒链。

四、计算依据(设计计算）
详见后附计算书。

五、工艺流程
5。1构造要求及技术措施
1、写字楼A座从七层开始搭设槽钢，以上每隔五到六层搭设一层槽钢；写字楼B座从三层开始搭设槽钢,七层再搭设一层槽钢，以上每隔五到六层搭设一层槽钢；写字楼C座、商务办公楼H座从四层开始搭设槽钢，七层再搭设一层槽钢，以上每隔五到六层搭设一层槽钢。每次搭设槽钢的楼层，其上面一层预埋钢筋拉环（16的圆钢）用来绑扎钢丝绳.悬挑段采用16#槽钢外挑，各段步高均为1.8M，立杆间距1.5M，架子宽0.8M,按6层20。4M计算受力。
2、单挑搭设高度为20。4米,每层水平小横杆与主体结构拉结见详图。
3、外脚手架间隔一层布竹脚手片，单层的施工荷载为3。0KN/m2考虑。
4、脚手架纵向两端和转角处起，有脚手架外侧每隔9米（水平距离）左右用斜杆搭成剪力撑,自上而下循序连续设置，斜杆用长钢管与脚手架底部成45～60°夹角，斜杆用旋转扣件与立杆和横向水平杆扣牢.
5、外立杆里侧设1.2m高防护栏杆和0.3m高的挡脚,外部全部设置密目安全网。
6、脚手架与主体结构必须采用刚性连接，连接杆应与墙面垂直。连墙件的布置应符合下列规定：（1）靠近主节点设置，偏离主节点的距离不应大于300mm；（2）应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；(3）优先采用菱形布置,也可采用方形、矩形布置;（4）连墙件的垂直间距不应大于建筑物的层高,并不应大于4m。
连墙件的构造应符合下列规定：(1）连墙件中的连墙杆或拉筋宜呈水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不应采用上斜连接；（2) 连墙件必须采用可承受拉力和压力的构造.采用拉筋必须配用顶撑，顶撑应可靠地顶在混凝土圈梁、柱等结构部位。拉筋应采用两根以上直径4mm的钢丝拧成一股，使用的不应少于2股；亦可采用直径不小于6mm的钢筋。
7、纵向水平杆设置在立杆内侧，其长度不小于3跨；纵向水平杆接长采用对接扣件连接，也可采用搭接。对接、搭接应符合下列规定：1) 纵向水平杆的对接扣件应交错布置:两根相邻纵向水平杆的接头不设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500mm；各接头中心至最近主节点的距离不大于纵距的1/3；2） 搭接长度不应小于1m，应等间距设置3个旋转扣件固定,端部扣件盖板边缘至搭接纵向水平杆杆端的距离不应小于100mm；8、主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。主节点处两个直角扣件的中心距不应大于150mm；作业层上非主节点处的横向水平杆，根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2;双排脚手架的横向水平杆两端均应采用直角扣件固定在纵向水平杆和立杆上。
9、搭设要求横平竖直、连接牢固、层层连结、设施齐全牢固，垂直偏差小于1/200h，承受荷载不超过200kg/m2。
10、脚手架各杆件相交,伸出的端头，均应大于10cm，以防杆件滑胶。
11、严格按施工方案施工，对原材料进行严格的质量检查,特别是紧固件，所有结构连接的预埋件，做到埋设牢固，位置正确。严禁在施工过程中随意拆除拉结点，在检查中发现失稳和松动现象要立即进行加固。
12、搭设每一个悬挑段，必须经项目部安全员、技术负责人，验收合格后方可使用，再往上搭设。
13、外脚手架管理,外脚手架搭设完毕后，在施工过程中难免遭到破坏,应由专为进行维修、保养，始终保证外脚手架安全可靠是非常必要的。项目部由安全员负责对外挑架定期检查，确保安全。
14、脚手架的避雷做法：在每级挑架四角的立杆上焊接高度1。5m的φ12的光圆钢筋，架底部每沿长50m设一个接地极，在立杆上焊φ10光圆钢与水电接地极临时焊接,并经电阻测试≤10Ω。
严格执行《建筑施工扣件式钢管脚手架安全技术规范》JGJG130—2001有关规定。
5。2扣件式钢管脚手架的搭设与拆除
1、基本要求
横平竖直、整齐清晰、图形一致，平竖通顺，连接牢固，受荷安全，有安全操作空间，不变形,不摇晃,不积水。
2、搭设顺序
预埋固定杆→摆放加工后的[ 16a槽钢梁→固定[ 16a槽钢梁→摆放底脚横杆→逐根树立杆，随即与底部大部横杆扣紧→安装底脚小横杆→安装第一步大横杆→安装第一步小横杆→摆放中间横杆、扶手杆→安装第二步大横杆→安装第二步小横杆→摆放中间横杆、扶手杆、踢脚杆→安装连墙杆→接立杆→加设剪刀撑→铺脚手板→挂密目安全网
3、拆除顺序与搭设顺序相反。

六、验收
悬挑脚手架的自检工作由架子班组长负责；项目部验收人员对其进行验收，验收合格后由邓国强、邓鹏、万鹏报监理工程师验收。验收合格后挂合格牌。

七、技术交底
详见附表.

八、施工时安全注意事项
脚手架在建筑施工中是一项不可缺少的重要工具，脚手架要求有足够的面积，能满足工人操作，材料堆置和运输的需要,同时还要求坚固稳定，能保证施工期间在各种荷载和气候条件下，不变形、不倾斜和不摇晃。脚手架工程多属高处作业，其安全技术要求主要有：
1。必须有完善的安全防护措施，要按规定设置安全网、安全护栏、安全档板以及吊盘的安全装置等。
2.操作人员上下架子，要有保证安全的乘人吊笼、扶梯、爬梯或斜道。
3.吊、挂脚手架使用的挑梁、桁梁、吊架、钢丝绳和其它绳索,使用前要作荷载检验，均必须满足规定安全系数，升降设备必须有可靠的制动装置。
4.必须有良好的防电、避雷装置，钢脚手架等均应可靠接地，高于四周建筑物的脚手架应架设避雷装置。
5.必须按规定设剪刀撑和支撑，架子必须和建筑物连接牢固，保证架子不摇晃.
6。脚手板要铺满铺稳,不得留空头板,保证有3个支撑点，并绑扎牢固。
7.在脚手架搭设和使用过程中，必须随时进行检查，经常清除架上的垃圾，注意控制架上荷载，禁止在架上过多堆放材料和多人挤在一起。
8.暂停工程复工和大风、雨、雪后应对脚手架进行详细检查，发现有立杆沉陷、悬空、接头松动、架子歪斜、桁架或吊钩变形等情况应及时处理。
9。遇有6级以上大风或大雾、大雨，应暂停高处作业,雨雪后上架操作要有防滑措施。
10. 搭设脚手架人员必须戴安全帽、系安全带、穿防滑鞋。
11。 在脚手架使用期间，严禁拆除主节点处的纵、横向水平杆、纵、横向扫地杆、连墙件。

九、监控措施
1。在每层悬挑脚手架搭设时，由安全员不断巡视，检查其是否严格按本安全方案进行搭设.
2。项目部认真执行每周一次的定期检查制度,对发现问题应及整改，架子班要负责架子维修和保养工作。
3、业主、监理、项目部每旬共同进行一次安全检查，发现问题及时整改.

十、应急预案
10。1应急领导小组
组长:xxx
副组长:xxx
组员:xxx
10。2现场意外事件紧急处置程序
1、工地如突发因工重伤、死亡事故,必须立即组织抢救伤员，保护现场，并以最快方式向公司领导和当地安全监督站报告简要情况.报告由组长xxx负责，急救 120。
2、项目部应及时保护事故现场，协助相关部门绘制事故现场平面图、立体图，并提供有关资料。现场保卫组由郭向阳负责。
3、安全员、项目经理填写事故快报.
4、各级人员认真配合上级和政府主管部门人员勘察现场，开展事故调查。
5、调查重伤事故由项目经理组织事故调查组,并在10天内提出事故报告报公司安质科。
6、轻伤事故由安全员调查分析并报告。
7、机械事故报物设科，因机械事故伤及人员的，报机械部门的同时报公司安质科。
8、若项目部发生重伤事故，由公司主管安全生产工作的副经理主持,项目部常务副经理刘为民配合，采取组织会议等多种方法通报事故经过、原因，提出改进措施，吸取教训,强化安全生产管理，预防同类事故重复发生或其它事故的再发生。
9、如事件发生在夜间，须由项目部夜间值班人员必须及时将情况上报给应急预案小组指挥，由指挥向有关部门汇报。
10、发生重伤以上事故的必须在5分钟内报告应急小组长刘为民,刘为民应在第一时间内赶到事故现场,指挥抢救及通知就近医院救护.
10.3因工发生意外伤害事故的紧急处理:
1、发生人身意外伤害时需采取的相应事项：
（1）如现场发生人身意外伤害事故,如当事人没有自觉症状，不要轻易放走当事人，要对其进行全面检查并观察24小时，确实没有损伤时才能视为正常。
(2）当发现伤员心跳、呼吸停止时要及时向工地急救员赵式强和项目经理报告，并及时进行抢救，进行心脏复苏，直至急救医务人员到场进一步抢救.
（3）现场发生人身意外伤害事故,不要慌乱,派专人守在伤员前进行临时救护,并及时报告应急小组负责人，由应急小组负责人与急救中心或医院联系说明伤员所处地点，行车路线及达到所在地点的明显标志。接车工作由蒋国华负责。
2、 就近医院名称：xxxx医院
急救中心 ：xxxxxx
市区急救 ：120
救治伤者路线详见附图。
3、急救
项目经理在得到因工伤害事故报告后，应立即组织抢救受伤人员，指导现场急救或送专门医院抢救，并组织人员救险，防止险情扩大；
必须根据具体伤情送到就近医院进行抢救，其指导原则为尽最大努力减少拖延时间，保证抢救及时，把损失降低到最低限度；
伤员送往医院过程中,必须由项目部管理人员相陪（夜间施工由值班人员相陪)以避免产生不必要的麻烦,并保护好现场，及时通报有关领导及安全人员.
10。4应急处理措施
1、外伤的急救、处理
一般轻伤处理，由项目部急救员负责处理.
外伤出血后，根据伤口的部位、轻重程度，可分别或同时采取指压止血法、加压包扎法或止血带止血法,如有骨折，则采用木板等物予以固定。
（1）包扎动作轻、快、准、牢,对暴露的伤口,尽可能用无菌敷料覆盖伤口，再行包扎。包扎不可过紧、过松，以防滑脱或压迫血管、神经，影响远端血运。
（2）骨折固定时，本着先救命后治伤的原则，先进行呼吸心跳的急救,有大出血时，应先止血，再包扎，最后固定骨折部位。
（3）运送伤患者前，应检查伤者头、胸、腹、背及四肢的伤势，并给予适应的处理，如所处环境危险，应尽快脱离，否则就地抢救，搬运时注意伤员体位,避免再损伤.
（4)现场处理后，尽快转送到附近医院
2、现场心、肺、脑复苏
施工现场出现电击、严重创伤等易引起心跳骤停的情况，及早抢救，对伤者复苏有重大意义.
(1）判断心跳骤停症状
a．颈动脉搏动消失
b．意识丧失，呼之不应
(2)现场心肺复苏
a、呼救：一旦判断病人昏迷，就要呼救，他人协组打急救 或叫救护车,本人就地抢救。
b、病人体位仰卧在硬地板或硬板床上。
（3)心肺复苏法
a、打开气道，使病人颈部上抬使头后仰，保证呼吸道通畅；
b、人工呼吸，口对口吹气,每次800—1000m(注意胸部是否起落,每次吹12-16次；
（4)心外按摩,建立人工循环
用拳击心前区，拳距前胸20-30cm，向前胸猛击两下，有时即可恢复心跳。
（5）胸外挤压
部位：胸骨中下1/3交接处,下压深度3—5cm,频率80-100/分。
双人操作：吹气与按压比为1:；5,每4-5分钟检查一次颈动脉搏动及自主呼吸是否恢复。
单人操作:每次按压15次，吹气2次，每4-5分钟检查一次颈动脉搏动及自主呼吸是否恢复.
按压注意事项：
a、按压必须平稳，有规律进行，不能中断;
b、平常不能离开胸膛，不能猛压猛松,以免改变按压位置，或引起肋骨骨折；
c、双肩应压胸前正上方,平臂要与胸垂直，按压时身体不要前后摇摆；
d、胸部按压部位必须正确，否则不仅按压无效，反有危险。

十一、拆除安全措施
11。1拆除前的准备工作
1、完成外墙壁装饰面的最后整修和清洁工作,其质量已符合规定要求，并经验收。
2、对脚手架进行安全确认脚手架不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行整修和加固，以保证脚手架在拆除过程中不发生危险。
3、对参与脚手架拆除的操作人员,管理人员和检查、监护人员进行施工安全技术和外装饰保护措施交底。
4、在拆除的脚手架周围，与坠落范围四周设置明显“禁止入内”的标志,并有专人监护，以保证在拆脚手架时无其他人员入内。
5、对拆除脚手架垂直运输设备要事先检查和试车，使之符合安全使用的要求。规定联络用语和方法，明确职责，以保证脚手架拆除时其垂直运输设置安全运转.
6、建筑物的外墙门窗都要关紧，并对可能遭到碰撞处给予必要的保护。建筑物如设有临时挑物，必须在拆除脚手架前拆除。
11.2脚手架拆除
1）拆除脚手架时,应符合下列规定:（1）拆除作业必须由上而下逐层进行，严禁上下同时作业；（2）连墙件必须随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手架；分段拆除高差不应大于2步,如高差大于2步，应增设连墙件加固；(3）当脚手架拆至下部最后一根长立杆的高度时，应先在适当位置搭设临时抛撑加固后，再拆除连墙件；(4）当脚手架采取分段、分立面拆除时，对不拆除的脚手架两端，应先设置连墙件和横向斜撑加固.2）卸料时应符合下列规定：（1）各构配件严禁抛掷至地面；（2) 运至地面的构配件应及时检查、整修与保养，并按品种、规格随时码堆存放。
明珠广场工程桩基测量

施

工

方

案

复核: 审批：
日期: 日期： 日期:
编制单位:

1 编制依据
1。1 由同济大学建筑设计研究院设计的《明珠广场工程施工图纸》。
1.2《明珠广场工程机械钻孔灌注桩施工组织设计》。
1。3《建筑施工手册》.
1.4 规化设计院总平面图

2 工程概况
本工程位于xxx西路南侧玉河明珠住宅小区，工程包括写字楼ABC座、地下室和H座商务办公楼。其中写字楼ABC座及地下室东西长188m，南北进深65.9m，局部103。9m;H座商务办公楼东西长46m，南北进深32.8m。

3 施工部署
3。1 施测程序：准备工作→测量作业→自检合格→报验合格→进入下道工序
3。2 施工测量组织工作
由项目技术部专业测量人员成立测量小组，根据规划局给定的坐标点和高程控制点进行工程定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工,所有施测的工作进度及逐日安排，由项目总工熊志勇根据项目的总体进度计划进行安排.

4 施工测量的基本要求
4。1 施测原则
4.1.1 遵守国家法令、政策和规范.
4。1.2 遵守先整体后局部和高精度控制低精度的工作程序，先确定平面控制网，后以控制网为依据,进行各局部的定位放线。
4.1.3必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。
4。1。4定位工作执行自检、互检合格后方可申请验收的工作制度.
4。1。5测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工、省时、省费用。
4。1。6明确为工程施工服务，按图施工,质量第一的宗旨.紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。
4.2 准备工作
4。2.1 全面了解设计意图,认真熟悉与审核图纸.
施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境,建筑物的位置及坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程。在了解总图后认真学习结构施工图，及时校对建筑物的尺寸、形状、构造，它是整个工程放线的依据.在熟悉图纸时，着重掌握轴线的尺寸，对比桩基、承台平面图及其详图，查看其相关之间的轴线及标高是否吻合,有无矛盾存在。
4.2。2 测量仪器的选用。
测量中所用的仪器和钢尺等器具，根据有关规定，送具有仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。

现场测量仪器一览表
序 号
器具名称
型号
单 位
数量
1
全站仪
KTS-442
台
1
2
水准仪
DSZ2
台
1
3
钢 尺
50m
把
1
4
盒 尺
5m
把
4
5
对讲机

个
2
6
墨 斗

只
4

4.2。2。1 DSZ2全站仪的主要性能
分 辨 率：3”
最短视距:1。3m
测 距：2700m
测角精度：2”
测距精度:±（2mm+2ppm×D）m。s。e
4。2.2。2 TJOP-DS24水准仪的主要性能
视 场 角：1º20’
最短视距：0.3m
安装精度：±0。8”
反测量标准差：2。0mm/Km
4.3 测量的基本要求
测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求.根据现行测量规范和有关规程进行精度控制。
根据工程特点，此工程设置精度等级为二级，测角中误差小于20″，边长相对误差小于1/5000。

5 工程定位与控制网测设
5.1 工程定位
根据规划局提供的定位桩、红线桩和水准点，按照所计算的建筑物桩基中心坐标及桩顶标高进行定位。桩基中心坐标及桩顶标高一览表详见附表1。
5。2 平面控制网测设
引入的基点编号及坐标,结合天集房产公司提供的原基点(A、B）及坐标值，建立明珠广场工程建筑测量基点控制网的依据.经复核达到闭合其精度，然后在此各不同基点范围内选定原四根静载试验桩顶设点为明珠广场工程建筑测量永久性基点，其精度要求按标准办.
5。2.1 平面控制网布设原则
5.2。1。1 平面控制应先从整体考虑,遵循先整体、后局部、高精度控制低精度的原则。
5.2.1.2 平面控制网的坐标系统与工程设计所采用的坐标系统相一致.
布设平面控制网首先应根据设计总平面图、现场施工平面布置图。
5。2。1.4 选点应在通视条件良好、安全、易保护的地方。
5。2。2 建筑平面控制网的布设
5。2.2.1 控制桩的埋设要求
控制桩埋设位置到在建建筑的距离不小于5m,以保证施工时不会被破坏。控制桩必须用混凝土保护， 砌砖围护，必要时用钢管进行围护，并用红油漆作好标记。
5。2。2。2平面控制网的布设
依据平面布置与定位原则，共设置4个控制桩K4、K6、K8、DZ6，由此定出二横二纵四条主控轴,分别为横向:K4DZ6、K6K8，纵向:DZ6K8、K6K4.
具体方法：根据规划局提供的定位桩首先进行复核无误后进行测量放线。第一步根据规划局提供的定位桩进行放样，先以规划局提供的工程平面控制基准点DZ6作为测站，DZ5作为后视点，定出K4、K6和K8;然后对K4、K6、K8、DZ6点号进行闭合复测，合格后报验监理，经监理同意后以K4、K6、K8、DZ6点号为整个建筑物的控制网。第二步以K4、K6、K8、DZ6点号进行A座、B座、C座、D座、E座、F座、G座、H座放样,以K6为测站,DZ6为后视点放样C座、E座、G座、H座,以K4为测站，K8为后视点复核C座、E座、G座、H座放样,以K8为测站,K4为后视点放样A座、B座、D座、E座，以DZ6为测站，K6为后视点复核A座、B座、D座、E座放样，每座建筑物首先定出外墙交点进行复核相互轴线的尺寸无误后再进行建筑物内的各点放样，现场填写放样复核数据报监理进行复核,合格后方可下步工序。控制桩平面布置图详见附图1。
控制桩中心位置的精度要求为误差小于4mm，施测完成并报监理、建设单位确认后，加以妥善保护。
5.3 高程控制网的布设
5。3.1 高程控制网的布设
为保证建筑物竖向施工的精度要求，在场区内建立高程控制点G1、G2，从而形成高程控制网。
具体方法：以规划局给定的高程控制基准点为基准，引出G1、G2，并用水准仪进行复测检查,校测合格后，测设一条闭合水准路线.
由此作出的高程控制点,是保证竖向施工精度控制的首要条件，也可作为以后沉降观测的基准点。
5.3.2 高程控制网的等级及技术要求
5.3.2。1 高程控制网的精度，为三等水准的精度。
5。3。2.2 高程水准点位处于工程施工作业区以外，用红油漆做好标记，并妥善保护。
5。3.2.3引测的水准控制点，需经复测合格后方可使用。
5.3。2.4高程控制网技术要求

高程控制网技术要求
等级
高差全中误差
（mm/km）
路线长度
（km）
与已知点
联测次数
复核或环线
次数
平地闭合差
（mm)
三等
≤6
≤50
往返各一次
往返各一次
12L1/2

5.3。3 水准点的埋设及观测技术要求
5.3.3。1 水准点的埋设
水准点应选设在稳定的建筑物墙上。点位应便于寻找、保存和引测。
5.3。3。2 水准观测的技术要求
水准观测的技术要求
等级
水准仪
型号
前后
长度
(m）
前后视距
较差（m）
前后视距
累积差（m）
视线离地
面最低高
度(m）
基辅分
划读数
差（mm）
基辅分划
所测高差
之差（mm)
三级
TJOP—DS24
≤75
≤2
≤5
0.3
2.0
3。0

6 基础测量
6.1 孔桩中心坐标投测方法
6.1。1 将全站仪架设在控制桩K7（或K4）上，经对中、调平后,后视K4（或K7），然后根据计算出的各孔桩中心坐标，定出各孔桩中心位置。
6.1。2 依据桩位中心位置桩，铺设轨道,并在轨面和枕木设控制点,经复测无误后,设护筒桩并做好记录.护筒埋设好后,根据孔桩所处区段，就近以K3、K4（或K2、K5;或K1、K7；或K6、K9；或K7、K8）为基准，用GTS—102N全站仪对各孔桩中心位置进行复核.并确定轨面标高作为桩孔计算依据.
6。1.3 孔桩中心位置经校测合格后，用“十字交叉法”引测至钢轨上或周边不易被破坏的位置,并用红油漆标注清楚。
6.2 高程控制
就近以G1、G2中一点为基准，用水准仪对开挖好护筒的桩位测量出铁轨面标高,并复核桩位标高.

7质量保证措施
7.1 测量作业的各项技术按《建筑施工手册》进行。
7。2进场的测量仪器设备，必须检定合格且在有效期内,标识保存完好.
7。3施工图、测量桩点，必须经过校算校测合格才能作为测量依据。
7。4所有测量作业完后，测量作业人员必须进行自检，自检合格后，上报项目部技术负责人核验，最后向监理报验。
7。5自检及核验时,对作业成果均要进行全数检查.
7。6 加强现场内的测量桩点的保护,所有桩点均明确标识,防止用错和破坏.

8 施测安全及仪器管理
8.1 施测人员进入施工现场必须戴好安全帽。
8.2 确保架设的水准仪、全站仪的稳定性。
8。3施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞.仪器架设好,须有专人看护，不得只顾弹线或其他事情，忘记仪器不管。
8.4 施测过程中，要注意旁边的模板或钢管堆，以免仪器碰撞或倾倒.
8.5仪器使用完毕后需立即入箱上锁,由专人负责保管，存放在通风干燥的室内。
8。6测量人员严格遵守仪器测量操作规程作业。
8。7 使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。
8。8 钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。

下面为附送毕业论文致谢词范文!不需要的可以编辑删除！谢谢！

毕业论文致谢词

我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意

这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬！特别是我的班主任吴廷川老师，虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地,重于父母",对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意!

感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟！正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途,失败不要灰心，你的背后还有汽修0932班这个大家庭！

最后我要感谢我的父母,你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康,我不会让你们失望的，会好好工作回报社会的。

致谢词2

在本次论文设计过程中，感谢我的学校，给了我学习的机会,在学习中，老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响.他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的

感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。

谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢.开学自我介绍范文：首先,我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学,好朋友。其次我要说“幸运"，因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦,对了，我的名字叫“＊＊＊”，希望大家能记住我,因为被别人记住是一件幸福的事！!
)查看更多与本文《高中生开学自我介绍》相关的文章。

明珠广场工程卸料平台搭设

安
全
施
工
方
案

复核: 审批:
日期： 日期： 日期：
编制单位:

一、工程概况
本工程为明珠广场工程,地下1层,地上部分写字楼A座、商务办公楼为28层，写字楼B座为25层,框架——核心筒结构；写字楼C座为22层，框架——剪力墙结构。结合工程特点，四栋主楼从三层以上每层设置卸料平台。

二、编制依据
1、《明珠广场工程设计文件》（06—NC—07）
2、《明珠广场工程施工组织设计》
3、《建筑施工安全检查标准》JGJ59-99

三、材料要求
1、连墙件：采用ф48×3。5 A3焊接钢管,其质量应符合现行国家标准《碳素结构钢》（GB/T700)中Q235-A级钢的规定.
2、16号槽钢：其质量应符合现行国家标准《碳素结构钢》(GB/T700)中Q235-A级钢的规定.
3、预埋吊环:采用ф16光圆钢筋
4、钢丝绳：采用6×19+1、ф14＃钢丝绳.
5、卡环：采用3。3＃卡环
6、脚手板：结实、无破损
7、九合板:厚度18mm
8、主要机具设备：架子扳手、力矩扳手、倒链.

四、计算依据（设计计算）
1、次梁的验算
A：荷载计算
次梁选用16槽钢，共设4道，焊接固定在主梁槽内。
根据JGJ80—91，并按相关规定永久荷载，可变荷载分项系数分别取1.2、1.4。
1）铺板自重：
g：0.022×1.5×6=0。198KN/m×1.2=0.2376
2）槽钢自重：
g：0.17×1。2=0.204
3)集中荷载（容许荷载；集中力400kg）
p1=400×9.8×1。4=5.488kN
4）施工活荷载(限载1000kg；每平方米活荷载1000×9。8/（2。2×4。5）=0。99kN/m2）：
q1=0.99×1.5×1。4=2。079kN/m2
B：抗弯强度验算
普通16＃槽钢：重量为17KG/m、A=21.95cm2、截面惯性距Ix=866。20cm4、截面抵抗距Wx=108.30cm3
f=215N/mm2
按简支梁计算，集中荷载的最不利位置位于跨中,如图所示：

查静力计算表得:
Mmax=(1/8）ql2+(1/4)PL
=（1/8)×(0。238+0。204+2。079)×2。22+(1/4)×5。488×2。2
=1。525+3。018
=4。543KN/m
根据GB50017—2003查得gx=1。05
σ=Mx/gx .Wx=4.543×106/1.05×108。3×103
=39。95N/mm2〈f=215N/mm2（可)
因型钢腹板一般较厚，剪力不起控制作用，且木板用螺栓连接密铺于次梁之上，能阻止梁受压翼缘侧向位移，不必进行次梁的剪力和稳定性验算。
2、主梁的验算
普通16＃槽钢：重量为17KG/m、A=21。95cm2截面惯性矩Ix=866。20cm4、截面抵抗矩Wx=108.30cm3、f=215N/mm2、
A：竖向力计算(内力计算如图4所示)
主梁承受次梁传来的集中荷载和栏杆、挡板以及自身重量的均布荷载：如图3所示.依据JGJ80—91,相关规定永久荷载、活荷载分项系数分别取1.2、1。4
1)主梁槽钢自重:170×1。2=0.204kN/m
2）栏杆、挡板:0.2×1。2=0。24kN/m
p1：（0.238+0.204）×1.5+2.079×1。5=3.78kN
p2:0.238/2×1。5+0。204×1.5+2.079/2×1.5=2。04kN
Q:0.204+0。24=0。444kN。m
由主梁内力计算如图可知b点弯矩最大：

次梁传集中荷载：
M次=P次。a。b/L=3.78×1.65×3/4.65=4.024kN。m
以容许荷载集中力400Kg为前提,在该点存在一个集中力:
M集=P集。a。b/L=5.488×1.65×3/4.65=5.842KN。m
均布荷载跨中最大弯矩:
M跨中=（1/8）ql2=（0。204+0.24) ×4.652/8=1.2kN。m
B：抗弯强度验算
最不利荷载组合：
Mmax=4。024+5。842+1。2=11。07kN.m
根据GBJ17-2002查得gx=1。05
σ=Mx/gx .W=11。07kN。m/1。05×108.3 cm3
=97。312N/mm2<215 N/mm2(通过)
3、钢丝绳的验算
1）16#槽钢自重：（4。5×2+2.2×4）×170=3026N
2）ф48钢管自重:（4。8×4+2。5×2+0.9×11）×170=3026N
3）脚手板自重：4.5×2.2×100=990N
4)九合板自重:（4.5×2+2.2）×0。9×60=3026N
5）施工荷载：4.7×2。2×2700=27918N
总荷载：3026+1313+990+605+27918=33852N=33.85KN
钢丝绳最小破断力取88KN，换算系数取0。85对其钢丝绳进行验算：
N=P/COSθ=33。85/[3.2/（3.22+4。72)1/2］=60。1KN
Pg=88/0.85=103。5KN〉60.1KN
4、吊环的验算
σ＝N/A≤［f],其中[f]为吊环抗拉强度，取[f]＝50N/mm2，每个吊环按照两个截面计算：所需要的钢丝绳的吊环最小直径D＝14mm。
卸料平台能满足施工要求。其所受的荷载不应超过1吨。

五、工艺流程
1、在写字楼ABC座和H座商务楼办公楼从三层以上每层预埋钢筋拉坏（20钢筋）用来绑扎钢丝绳，每根钢丝绳单独绑在一个拉环上。悬挑段采用16＃槽钢外挑,悬挑长度4。5米，平台宽度为2。2米。
2、卸料平台的搭设顺序：埋设固定点、就位已制作好的卸料平台、拉好拉紧钢丝绳、检查合格后方可使用

六、验收
卸料平台的自检工作由架子班组长负责；项目部验收人员对其进行验收，验收合格后由邓国强、邓鹏、万鹏报监理工程师验收。验收合格后挂限重牌。

七、技术交底
详见附表。

八、施工时安全注意事项
1、卸料平台两侧设0。9米高防护栏杆，外侧三面均用九合板封闭。
2、卸料平台与主体结构必须采用刚性连接，连接杆应与墙面垂直。
3、各杆件伸出的端头，均应大与10公分，以防杆滑胶。
4、遇有6级以上大风或大雾、大雨,应暂停高处作业，雨雪后要有防滑措施。
5、作业人员必须戴安全帽、系安全带、穿防滑鞋。

九、监控措施
1、对原材料进行严格的质量检查,特别是紧固;所有结构连接的预埋件，做到埋设牢固，位置正确。严禁在施工过程中随意拆除拉接点，在检查中发现失稳和松动现象要立即进行加固.
2、搭设每一处卸料平台，必须经验收合格挂限重牌后方可使用.
3、卸料平台搭设完毕后,在使用过程中难免遭到破坏，因此经常进行维修、保养，始终保证卸料平台安全可靠是非常必要的。项目部由安全员负责对卸料平台定期检查，确保安全。
