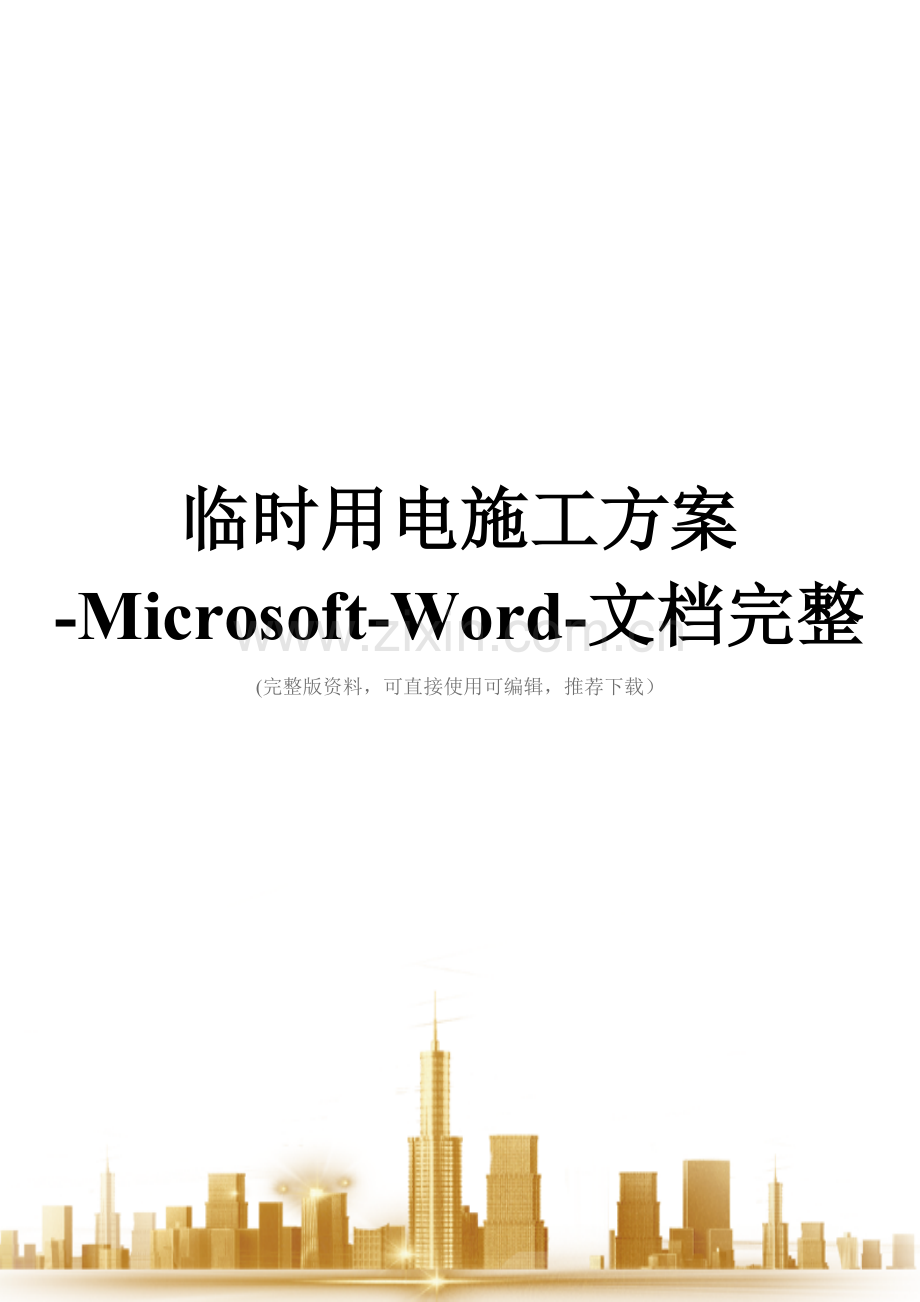

临时用电施工方案-Microsoft-Word-文档完整
(完整版资料,可直接使用可编辑,推荐下载)

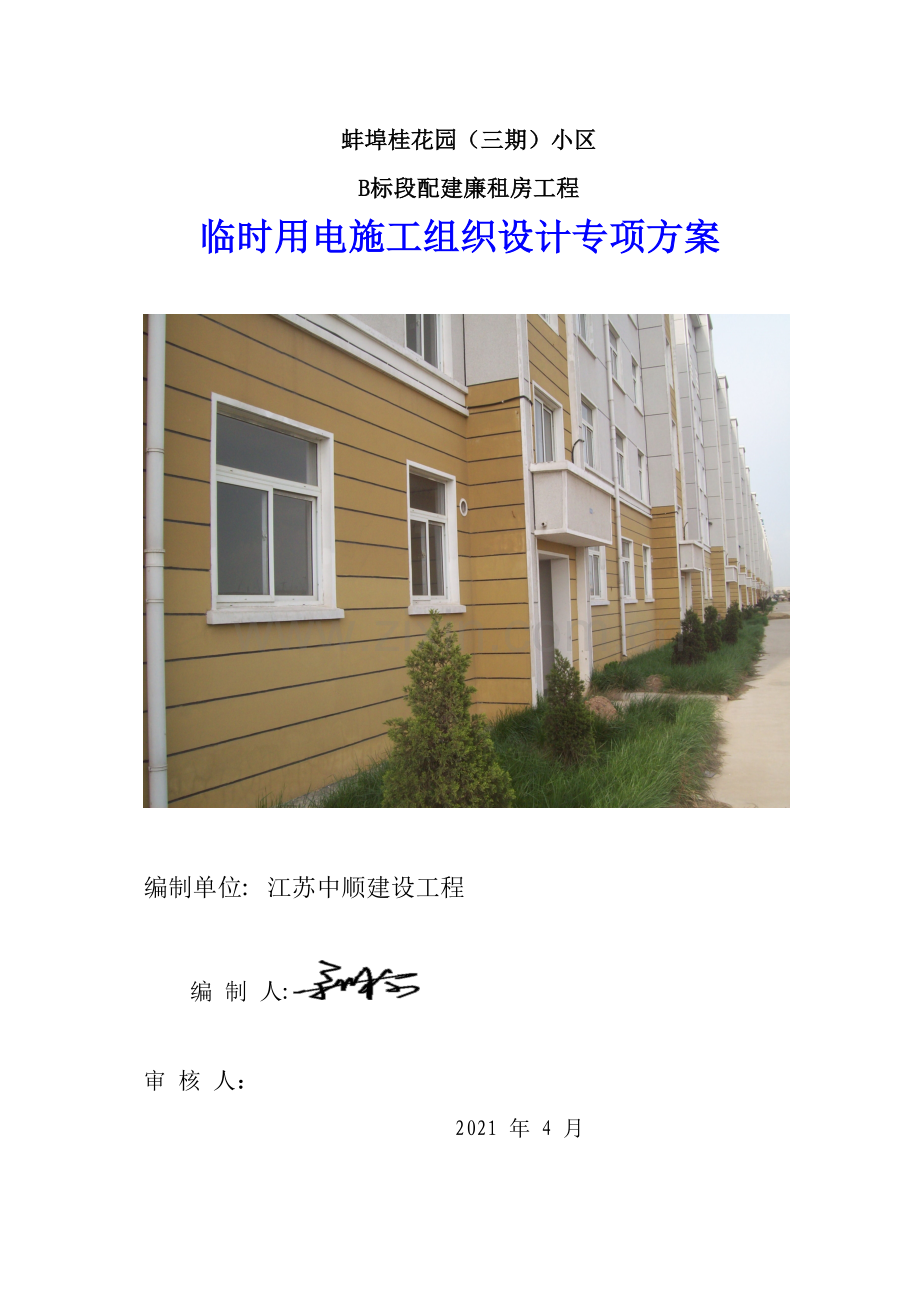

蚌埠桂花园(三期)小区
B标段配建廉租房工程
临时用电施工组织设计专项方案
编制单位: 江苏中顺建设工程
编 制 人:
审 核 人:
2021 年 4 月
施工组织设计(方案)审核表
工程名称:桂花园(三期)小区B标段配建廉租房工程
致:蚌埠市工程建设监理公司(监理单位)
我方根据施工合同的有关规定完成了桂花园(三期)小区B标段配建廉租房工程
临时用电施工组织设计专项方案的编制,并通过了我单位上级技术负责人审查批
准,请予以审查。
附:临时用电施工组织设计专项方案
承包单位(章)
项 目 经 理:
日 期:年月日
项 目 经 理:
专业监理工程师审查意见:
专业监理工程师
日 期:年月日
总监理工程师审查意见:
蚌埠市工程建设监理公司第二直属项目部
总监理工程师
日 期:年月日
施工组织设计、施工方案报审表
工程名称
桂花园(三期)小区B标段
安置房工程
日 期
2021 年 月 日
现报上下表中的技术管理文件,请予以审核。
类 别
编制人
审核人
册 数
页 数/册
施工组织设计
/
/
/
/
施工方案
余长标
姜来成
3
10
申报简述:
根据施工合同的有关规定,现我公司桂花园项目部已经完成了桂花园(三期)小区B标段配建廉租房工程临时用电施工组织设计专项方案的编制,请予以审查.
附:施工组织设计(方案)
申报部门(分包单位或项目部)江苏中顺桂花园项目部 申报人:
总承包单位审核意见:
□ 有 □无 附页
总承包单位名称:江苏中顺建设工程 审核人:
日期: 2021年 月 日
监理单位(建设单位)审批意见:
审批结论: □同意 □修改后报 □重新编制
审批部门(单位):蚌埠市工程建设监理公司 审批人: 日期: 2021年 月 日
目 录
一、工程概况
二、编制依据
三、配电系统的布置
1、系统形式选择
2、线路敷设
3、电器装置选择
4、配电系统的保护装置
四、施工临时供电方案
1、现场变压器容量
2、主要用电机具负荷
3、供配电系统示意图
4、配电系统的布置
5、 总用电负荷的计算
6、施工临时用电平面布置图(见附图)
7、配电装置安全技术措施
7。1电缆敷设方法:
7。2电器设备的设置应符合以下要求
7。3 室内配线
7.4室外配电箱
7.5 安全用电技术措施
7。6 施工现场电器防火措施
临时用电施工组织设计
专项方案
一、工程概况
蚌埠市桂花园(三期)小区B标段配建廉租房工程,南邻三期X—3路,西邻后楼路,北邻双墩路,由蚌埠市规划设计研究院设计,深层搅拌桩复合地基独立基础,框架结构,五至六层,层高为2。8米,跃层坡屋面;B标段总建筑面积约72120.18㎡,其中,16#~ 19#、21#、22#、25#~ 27#、30#、31#、34#、35#、37#共14栋楼为配建廉租房,建筑面积约43420.4㎡,15#、20#、23#、24#、28#、29#、32#、33#、36#、38#、39#楼共11栋为回迁安置房,建筑面积约26962.33㎡,商铺建筑面积约1737.45㎡;本工程总合同工期为290天;施工现场主要用电设备为桩机、塔吊、搅拌机、龙门架等;施工段分为三个区,由一个主配电房和两个分配电房为供电主干,并呈树干型分支到各栋号二级配电箱进行临时供配电;
二、编制依据
GB50194—93
《建设工程施工现场供电安全规范》
JGJ46-2005
《施工现场临时用电安全技术规范》
JGJ59—99
《建筑施工安全检查标准》
GBT50326—2001
《建设工程项目管理规范》
本工程施工组织设计方案
三、配电系统的布置
1、系统形式选择
本工程采用变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况,拟采用放射式与直线式混合的配电系统方式,由分配电箱到用电设备均采用放射式,以保证设备相互之间无干扰。由一级配电箱直接传到二级配电箱;由二级配电箱分4路分别向钢筋工棚、搅拌机棚、电锯棚、焊工棚供电.(具体布置见平面图).
2、线路敷设
配电干线除由总配电箱引出的场区照明支路和移动配电箱外,均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。
3、电器装置选择
(1)总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关,用电设备处工作电流大于60A用自动空气开关.自动空气开关选用DZ10型,刀闸开关用HK型。
(2)每台用电设备均有各自专用的开关箱,实行“一机一闸一漏一箱”制。
(3)总配电箱装设一块0—450V的电压表和一块0-600A的电流表。
(4)照明和动力合用一配电箱,但照明与动力分路设置,每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关.
4、配电系统的保护装置
(1)现场临时用电工程采用TN—S接零保护系统。在总配电箱房处及分配电箱房处做重复接地,接地电阻小于4欧姆。保护线专用一根黄、绿间色BVR2。5平方毫米的多股铜软线,敷设方式为直埋。所有用电设备及配电箱均做保护接零。
(2)采用保护接零的同时还设置漏电保护器,实行总配电箱、分配电箱、开关箱三级配电两级保护.总箱选用DZ15LE400/430漏电保护。开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。
四、施工临时供电方案
主体工程即将开始施工,为了满足主体施工过程及后期机电安装、装修工程用电,项目技术负责人会同水电安装技术人员编制此方案,对土建、安装、装修等整个施工过程用电进行整体规划,充分考虑了各施工阶段用电机具的用电量,能够满足桂花园三期小区B标段整个施工过程的用电要求。
1、现场变压器容量:施工现场配有变压器一台,容量为500KVA, 基本满足现场施工机械用电峰值用量需求。
2、主要用电机具负荷
主要用电设备功率一览表
用电机械
规格型号
数量
单位功率(KW)
合计功率(KW)
备 注
深层搅拌桩机
自行式
8台
50 KW
400
水泥桩基础
(前期)
潜水泵
¢50~ ¢200管径
10台
1。1kw
11
QTZ40 塔吊
R=47m
7台
20 KW
140
钢筋弯曲机
6台
3。5 KW
21
钢筋切断机
Q140—1
3台
4 KW
12
龙门架提升机
自升式
25台
7.5 KW
187。5
插入式振动器
HZ6X-50
20 台
1。1 kw
22
搅拌机
350L
25台
5。5
137。5
电焊机
BX1—500
4台
22 kw
88
圆盘电锯
3台
4.4
13。2
前期桩基负荷可不计时用电设备总功率峰值合计
= 632.2 KW
3、供配电系统示意图
本工程无地下室,地上为5~6层,考虑施工现场实际情况及用电需求决定在第三层设置一个三级分配电箱。二级分配电箱摆放在主体建筑边合适位置上,其电源线引自一级分配电箱,示意图如下:
供电线路选用五芯电缆,供电系统符合“三级配电、二级漏电保护、TN—S接零保护”的规定,施工机具严格执行“一机,一箱、一闸、一漏”标准要求。
4、配电系统的布置
A 系统形式选择 本工程采用变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况,拟采用放射式与直线式混合的配电系统方式,由分配电箱到用电设备均采用放射式,以保证设备相互之间无干扰。由一级配电箱直接传到二级配电箱;由二级配电箱分4路分别向钢筋工棚、搅拌机棚、电锯棚、焊工棚供电。(具体布置见平面图)。
B 线路敷设:
配电干线除由总配电箱引出的场区照明支路和移动配电箱外,均采用五芯橡皮绝缘线缆敷设。移动配电箱和各支线均选用500伏VV橡皮绝缘电缆线。
C 电器装置选择
a 总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关,用电设备处工作电流大于60A用自动空气开关。自动空气开关选用DZ10型,刀闸开关用HK型。
b 每台用电设备均有各自专用的开关箱,实行“一机一闸一漏一箱"制.
c总配电箱装设一块0—450V的电压表和一块0—600A的电流表.
d 照明和动力合用一配电箱,但照明与动力分路设置,每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。
D 配电系统的保护装置
a 整个系统采用TN-S三相五线制保护接零系统。在总配电箱处及分箱处做重复接地,接地电阻小于10欧姆。保护线专用一根黄、绿间色BVR2.5平方毫米的多股铜软线,敷设方式为直埋。所有用电设备及配电箱均做保护接零。
b 采用保护接零的同时还设置漏电保护器,实行总配电箱、分配电箱、开关箱三级配电两级保护.总箱选用DZ15LE400/430漏电保护.开关箱内选用的漏电保护器其额定漏电动作电流不大于30MA。额定漏电动作时间小于0.1S。
5、 总用电负荷的计算
机械设备功率见表1,照明用电考虑为10%。
不同负载率的用电设备换算
S机=1.1×{K1×(ΣP机/cosP)}+K2ΣS机=1.1×{0.6×(63/0.7)}+0。6×632。2
=433.32 KVA
照明用电量为施工用电设备用电量的10%。
S总=1。1×S机=1。1×433.32= 476.65 KVA
即 476.65 KVA < 500KVA
经计算施工现场供电所需总容量小于甲方提供变压器的容量500 KVA符合要求。
其它干线及支路的负荷计算及配电箱设备的选择略(详见平面布置图)。
S机――施工现场用电设备所需容量(KVA)
ΣP机――施工现场用电动机额定功率之和(KW)
CosP――电动机平均功率因数(查表得cosp=0.7)
K1――电动机同时需要系数查表得K1=0。6
K2――电焊机同时需要系数查表得K2=0。6
ΣS机――施工现场电焊机额定量之和(KVA)
6、施工临时用电平面布置图(见附图)
7、配电装置安全技术措施
7。1电缆敷设方法:
电缆埋于室外自然地面以下600mm处,并在电缆上下均匀铺设50mm厚的细砂,然后覆盖砖作保护,电缆引出地面时,自地面以下200mm至配电箱一段采用阻燃聚氯乙烯塑料护套管防护。移动配电箱,随脚手架穿塑料管保护敷设.
7.2 电器设备的设置应符合以下要求
A 同一级电箱内,动力和照明线路分路设置,照明线路宜接在动力开关的上侧。
B 开关箱由分配电箱配电,开关箱内设一机一闸漏电,严禁一闸多用.
C 分配电箱与开关箱的距离不得超过30m,开关箱与其控制的用电设备的水平距离不得超过3m。
D 配电箱、开关箱应装设在干燥通风及常温的场所,周围应有足够二人同时工作的空间,周围不得堆放任何有碍操作、维修的物品.
E 配电箱、开关箱安装要端正、牢固。配电箱装设在坚固的支架上.固定式配电箱其下皮与地面垂直距离为1。4m,移动配电箱下皮距地面为1。2m.配电箱体用1。5mm铁板制作。配电箱、开关箱中导线的进线口和出线口设在箱体底面,进出线口处加护套。
F 配电箱、开关箱内的工作零线,通过接线端子板连接,并与保护零线端子板分设。配电箱的外壳均作保护接零。
7.3 室内配线
(1)室内配线必须使用绝缘导线,采穿管敷设,距地面高度不小于2。5M。
(2)室内配线所用导线截面不小于2。5M2,铜线截面不小于1.5M2。
(3)室内灯具不得低于2.4M,如低于2。4M必须使用安全电压.
(4)室内各处接头必须用分线盒保护好。
(5)场区照明采用2000W白炽灯(防水弯灯)和1000W的碘钨灯,照明灯距地3.0m,开关采用防水拉线开关。碘钨灯金属外壳作保护接零.
7.4 室外配电箱
(1)配电箱周围应足够两人同行的空间.不得堆放任何妨碍操作,维修物品。不得有灌木、杂草.
(2)配电箱内的工作零线应能过接线端子板连接并应与保护零线端子板分设。
(3)配电箱内的连接线采用绝缘导线,接头不得松动,不得有外露带电部。配电箱的下底与地面的垂直距离为1.4M,移动式配电箱下底与地面的垂直距离为0。8M。
7。5 安全用电技术措施
1、凡现场施工用电,一律采用三相五线制,做好重复接地,设备作好保护接零.
2、线路禁止使用老化、绝缘性差的电线,严禁乱拉乱扯,线路架设要牢固,确保安全.
3、配电箱一律做好防潮、防雨,并作好接零保护。
4、电动施工机械和手持电动机械的负荷线选用无接头的多股铜芯橡皮护套软电缆。
5、安装维修拆除临时用电工程,必须由电工完成,其它人员不得擅自施工。
6、购置的设备必须符合相应的国家标准、专业标准和安全标准.执行专人专机负责制,定期检查、维修。施工现场临时用电每周查一次(漏电保护器每月试测一次).
7。6 施工现场电器防火措施
1、导线必须按设计截面选用,严禁超负荷使用。各种导线的接头要接扎牢固,并做好绝缘,以防接触不良增大电阻发生火灾。
2、配电箱、开关箱附近禁止堆放物品,尤其是易燃物品。
3、使用对焊机、电焊机时,周围严禁堆放易燃物品,并设专人监护,附近备齐防火设备.
4、施工现场严禁使用电炉子、电褥子,使用碘钨灯时要与易燃物隔开500mm的安全距离。
5、施工现场要发现有火情要及时报警.
临时用电施工组织设计
一、编制依据
1.1风电场工程施工现场平面布置图;
1.2 《施工现场临时用电安全技术规程》(JGJ46-2005);
1.3 《建设工程施工现场供用电安全规范》(GB50194—93);
1。4 《建设工程安全生产条例》;
1。5 《建筑施工计算手册》第二版;
1。6 国家及有关施工现场安全用电标准;
1。7 《实用建筑电工手册》;
1.8主要施工用电机械计划表(土建提供);
二、工程概况
连江北茭风电场共计划安装24台风机及一座升压站区.上述风机基础施工、箱变基础施工及其预埋件安装、接地安装工程;风机临时安装场地平整;场区部分交通道路(含涵管)的修筑;升压站主控楼施工及其水工、照明、控制、通讯、保护、暖通、消防等系统预埋件安装;升压站附属楼施工及其水工、照明、消防等系统预埋件安装;升压站机电设备的预埋件安装及接地安装工程;升压站主变构、支架的基础施工;升压站其他建筑工程施工;升压站站区平整和站内道路修筑.
三、现场勘探及初步设计
3.1现场勘探内容:施工现场地形起伏不大,用电线路需要架空、埋地等,同时需做好有效防护、标识和警示标志。
3.2根据施工现场用电设备布置情况,确定各用电线路。
3。3根据《施工现场用电安全技术规范》规定,本供电系统采用TN—S(三相五线制)供电.
四、施工用电负荷计算
4。1用电设备设备容量(Pe)确定依据
4。1。1长期连续工作制:这类设备的Pe值就是其铭牌的额定容量(KW),即Pe=Pn。
4。1.2短时工作制:这类用电设备的设备容量是其铭牌上标明的额定值(KW),即Pe=Pn。
4。1。3反复短时工作制:这类用电设备的设备容量就是将设备在某一暂载率下的铭牌功率统一换算到一个标准暂载率下的功率,如换算到暂截率25%下功率即Pe=。
4.2负荷计算
根据土建专业提供的现场平面布置图及各种施工机械计划用量表,计算如下:
4.2。1电焊机负荷计算:Pn=24kVA JC=80%
将电焊机暂载率换算到100%时,计算负荷为:
Pjs交流焊= ==8。6(kW)
Pjs直流焊= ==12.5(kW)
施工用电总负荷计算:
表1:主要施工机械用电设备负荷计算
设备名称
单位
数量
额定功率
(KW)
单台计算功率(KW)
总功率
Pe(KW)
备注
钢筋切断机
台
2
4
4
12
钢筋弯曲机
台
2
4
4
12
钢筋调直机
台
1
2
2
2
直螺纹套丝机
台
1
26
26
26
混凝土拌合楼(1m3)
台
1
30
30
30
螺旋泵
台
4
7。5
7。5
30
插入式振动器
台
6
1。5
1.5
9
平板振动器
台
2
1.5
1.5
3
木工圆锯
台
3
5.5
5.5
16.5
灰浆搅拌机
台
1
3。0
3。0
3
砂轮切割机
台
2
2
2
4
空压机
台
2
4
4
8
带扒杆钢井架
台
1
30
30
30
打夯机
台
1
2
2
2
热熔焊机
台
2
1。5
1。5
3
液压弯管机
台
2
2
2
4
切割机
台
3
2
2
6
电锤
台
2
1
1
2
冲击钻
台
2
1
1
2
手提电钻
台
2
1
1
2
移动式空压机
台
1
3
3
3
卷扬机
台
1
13
13
13
电动角磨机
台
2
1
1
2
潜水泵
台
6
1.1
1.1
6。6
高压离心泵
台
2
7。5
7。5
15
交流电焊机
台
4
24(Jc=80%)
8.6
34。4
直流电焊机
台
1
14
12。5
12。5
施工照明
项
1
10
10
10
办公生活用电
项
1
20
20
20
各施工动力用电设备功率小计
ΣP1=1952。8
施工用电焊机功率小计
ΣP2=178。2
4.3 用电容量计算如下:
(1)工地机械设备投入使用量较多,根据有关规范规定,计算机械设备用电量时、电动机的需要系数Kx选择0。5,即电机用电系数K=0.5,电动机功率因数COSφ=0.75.
(1)工地电动机用电量计算式
根据式:P动=K1×ΣP÷COSφ
工地电动机合计功率为246。1KW
即:P动=0.5×246.1÷0.75=164。07 KW
(2)碰焊机、电焊机共5台,用电容量合计为46。3KVA,根据台数规定所需系数取K2=0.5
即K2ΣP=0。5×46。3==23。15 KW
(3)居住区照明及生活用电为20KW,所需系数K3取0.8
即K3×ΣP=0.8×30=24 KW
(4)最大总用电量计算,计算式:
P总max=1。05~1.10(K1×ΣP1÷COSφ+K2×ΣP2+K3×ΣP3+ K4×ΣP4)
即:P总max=1。10×(164。07+23。15+24)
=1.10×211.22
=232.34 KW
(5)工地施工生产由于各施工作业点同时施工,投入的机械设备较多,电动机启动功率使用高峰期长,所以同期使用系数Kp取0。7
工地最大总用电功率为232。34KW,同期使用系数=0。7
即P总=232.34×0.7=162。64KW
工地总用电量为162。64KW,现场需配备一台250KVA变压器,基本能满足施工用电量的要求,可以通过调整用电设备的使用时间,错开大型用电设备,尤其是钢筋焊机的使用时间,来使用电负荷不超过容许电流。
五、安全用电防火措施
1、施工现场发生火灾的主要原因
(1)、电气线路过负荷引起火灾
线路上的电气设备长时间超负荷使用,使用电流超过了导线的安全载流量。这时如果保护装置选择不合理,时间长了,线芯过热使绝缘层损坏燃烧,造成火灾。
(2)、线路短路引起火灾
因导线安全部距不够,绝缘等级不够,所久老化、破损等或人为操作不慎等原因造成线路短路,强大的短路电流很快转换成热能,使导线严重发热,温度急剧升高,造成导线熔化,绝缘层燃烧,引起火灾。
(3)、导线接头连接不好,接线柱压接不实,开关触点接触不牢等造成接触电阻增大,随着时间增长引起局部氧化,氧化后增大了接触电阻.电流流过电阻时,会消耗电能产生热量,导致过热引起火灾。
(4)、变压器、电动机等设备运行故障引起火灾
变压器长期过负荷运行或制造质量不良,造成线圈绝缘损坏,匝间短路,铁芯涡流加大引起过热,变压器绝缘油老化、击穿、发热等引起火灾或爆炸。
(5)、电热设备、照灯具使用不当引起火灾
电炉等电热设备表面温度很高,如使用不当会引起火灾;大功率照明灯具等与易燃物距离过近引起火灾。
(6)、电弧、电火花引起火灾
电焊机、点焊机使用时电气弧光、火花等会引燃周围物体,引起火灾。
施工现场由于电气引发的火灾原因决不止以上几点,还有许多,这就要求用电人员和现场管理人员认真执行操作规程,加强检查,可以说是可以预防的.
2、预防电气火灾的措施
针对电气火灾发生的原因,施工组织设计中要制定出有效的预防措施。
(1)、施工组织设计时要根据电气设备的用电量正确选择导线截面,从理论上杜绝线路过负荷使用,保护装置要认真选择,当线路上出现长期过负荷时,能在规定时间内动作保护线路.
(2)、导线架空敷设时其安全间距必须满足规范要求,当配电线路采用熔断器作短路保护时,熔体额定电流一定要小于电缆或穿管绝缘导线允许载流量的2。5倍,或明敷绝缘导线允许载流量的1.5倍。经常教育用电人员正确执行安全操作规程,避免作业不当造成火灾.
(3)、电气操作人员要认真执行规范,正确连接导线,接线柱要压牢、压实。各种开关触头要压接牢固。铜铝连接时要有过渡端子,多股导线要用端子或涮锡后再与设备安装,以防加大电阻引起火灾。
(4)、配电室的耐火等级要大于三级,室内配置砂箱和绝缘灭火器。严格执行变压器的运行检修制度,按季度每年进行四次停电清扫和检查。现场中的电动机严禁超载使用,电机周围无易燃物,发现问题及时解决,保证设备正常运转。
(5)、施工现场内严禁使用电炉子。使用碘钨灯时,灯与易燃物间距要大于30cm,室内不准使用功率超过100W的灯泡,严禁使用床头灯。
(6)、使用焊机时要执行用火证制度,并有人监护,施焊周围不能存在易燃物体,并备齐防火设备.
电焊机要放在通风良好的地方.
(7)、施工现场的高大设备和有可能产生静电的电气设备要做好防雷接地和防静电接地,以免雷电及静电火花引起火灾。
(8)、存放易燃气体、易燃物仓库内的照明装置一定要采用防爆型设备,导线敷设、灯具安装、导线与设备连接均应满足有关规范要求。
(9)、配电箱、开关箱内严禁存放杂物及易燃物体,并派专人负责定期清扫。
(10)、设有消防设施的施工现场,消防泵的电源要由总箱中引出专用回路供电,而且此回路不得设置漏电保护器,当电源发生接地故障时可以设单相接地报警装置。有条件的施工现场,此回路供电应由两个电源供电,供电线路应在末端可切换.
(11)、施工现场应建立防火检查制度,强化电气防火领导体制,建立电气防火队伍.
(12)、施工现场一旦发生电气火灾时,扑灭电气火灾应注意以下事项:
(13)、迅速切断电源,以免事态扩大。切断电源时应戴绝缘手套,使用有绝缘柄的工具.当火场离开关较远需剪断电线时,火线和零线应分开错位剪断,以免在钳口处造成短路,并防止电源线掉在地上造成短路使人员触电。
(14)、当电源线因其它原因不能及时切断时,一方面派人去供电端拉闸,另一方面灭火时,人体的各部位与带电体应保持一定充分距离,必须穿戴绝缘用品。
(15)、扑灭电气火灾时要用绝缘性能好的灭火剂如干粉灭火机,二氧化碳灭火器,1211灭火器或干燥砂子。严禁使用导电灭火剂进行扑救。
六、应急措施
(1)现场准备4台10KV移动柴油发动机,可以随时投入使用。
临时用电施工方案
1。编制依据:
1.1***工程施工组织设计
1.2《施工现场临时用电安全技术规范(JGJ46—88)》
1.3****工程施工图纸
1。4主要施工用电设备、机具清单
1。5施工现场平面布置图
2。工程概况:
本工程为********地产开发开发的东乐小区一标段工程,位于*********,总建筑面积22306。34平方米.地下一层,地上十六层。
本次招标范围包括施工图内土建施工、水暖电、消防、设备安装及设备安装等全部内容。
3。施工现场主要机械设备表
序号
机械名称
型 号
数量
功率
1
塔吊
QT80A
1台
55KW
2
施工电梯
SCD200/200
2台
44 KW
3
混凝土输送泵
HBT60A/50
2台
90+75 KW
4
钢筋对焊机
UN-100
2台
100 KVA
5
钢筋切断机
GJ40
2台
3× 2 KW
6
钢筋弯曲机
GW-40-1
2台
3× 2 KW
7
钢筋调直机
GT4-14
1台
9 KW
8
木工锯床
MT500
1台
3。5 KW
9
交流电焊机
BX1-300
7台
18× 7 KVA
10
多级离心清水泵
2GC-5*4
2台
7。5 KW
11
插入式振捣器
HZ—50
6台
1.5× 6 KW
12
瓦式打夯机
HW—60
2台
7.5× 2 KW
13
蒸饭机
12 KW
14
开水炉
12 KW
15
施工照明(室外、室内)
15+10 KW
16
预留钢结构施工
200 KW
4.现场用电负荷计算
总用电量 P总=1。05~1。10[K机×(∑P机)/COSΦ+K焊×∑P焊+K照×∑P照]
式中: P总-—供电设备总需要容量 (KVA)
P机-—电动机額定功率(KW)
P焊-—电焊机額定功率(KVA)
P照——施工照明用电总功率(KW)
COSΦ——功率因数
K——需要系数
其中:P机、P焊、P照详见施工现场主要机械设备表
查表:K机=0。5
K焊=0。6
K照=1.0
COSΦ=0。7
ΣP机=416。5
ΣP焊=426
ΣP照=25
经计算总用电量:P总=1。05×(0。5×416.5/0。7+426×0.6+25×1)=607.005 KVA
变压器容量:现场配置两台额定容量315 KVA变压器,变压器额定总容量为630KVA〉607。005 KVA,可满足要求。
5.配电电路设计:
由低压柜进入施工现场的电源一律埋地敷设,按现场平面图的标示安装电箱位置。电缆按规范要求施工。配电箱安装完毕后,采用先进的拆装式防护棚进行防护,施工现场用的所有的配电箱及设施采用TN-S系统供电,五线到位,零线、地线分别设置.A级电源箱必须做重复接地,重复接地的电阻不大于4Ω。电缆埋入地下应做好防水、绝缘处理,有防止外力损伤的措施.灯架高度不得低于2.5米.楼外闸箱应在电源支路末端做重复接地,并搭好栅子,围好栅栏,箱内电气平面图、系统图应齐全,配线合理,防护栅内应悬挂安全用电技术措施和电气防火措施.
配电箱分布:
1#配电室(东)引出5路
低压柜引出BV—3×50+2×25 mm²电缆支路至QT80塔吊;
低压柜引出BV-3×120+2×70 mm²电缆支路至食堂配电箱;
低压柜引出BV—3×16+2×6 mm²电缆支路至办公室、仓库配电箱;
低压柜引出BV—3×50+2×25 mm²电缆支路至混凝土泵机;
低压柜引出BV-3×50+2×25 mm²电缆支路至楼层用电配电箱;
2#低压柜引出电缆BV—5×4mm²支路至平面图消防泵处配电箱;
低压柜引出BV—3×50+2×25 mm²电缆支路至QT40塔吊;
低压柜引出BV-3×50+2×25 mm²电缆支路至钢筋场地;
低压柜引出BV—3×35+2×10 mm²电缆支路至楼层用电;
低压柜引出BV-3×16+2×6 mm²电缆支路至木工用电;
低压柜引出BV—3×10+2×4 mm²电缆支路至职工宿舍配电箱;
低压柜引出BV—3×10+2×4 mm²电缆支路备用电源;
以上1#、2#、3#A级电源箱处分别做重复接地,接地极采用镀锌圆钢Φ19×2500,3根一组,用—40×4镀锌扁铁连接,埋深0.8米引出,接地电阻不大于4Ω。
6、配电箱和开关箱设计:
1、施工现场实行三级配电二级保护及配电柜分箱和开关箱,二级保护及配电柜装设一级总漏电,分箱或开关箱设一级漏电。
2、总配电柜(箱)内装设有明显断开点的隔离刀闸和分路带短路保护的空气开关或熔断器以及漏电开关。
3、分箱内总开关用带过流保护的自动空气开关,分路开关用带熔丝的刀闸或漏电开关.
4、各台用电设备有各自专用开关箱,实行“一机一闸一漏一箱"制,严禁一闸多用。
5、合理选择漏电开关的脱扣整定电流及动作电流,开关箱内漏电开关的漏电电流小于30Ma,动作时间小于0。1S。
6、所有配电箱、开关箱均编号并作出分路标记。
7、接地、接零及防雷:
1、接地:整个系统采用TN-S系统,除在变压器中性点直接接地外,在配电室、塔吊、电梯和电缆终端外都做重复接地,其阻值R≤10Ω。其做法用5×50镀锌角钢或Ф50镀锌钢管2.5米长,间距5米3根打入地下0。8米,用Ф12镀锌元钢或4×40镀锌扁钢电焊连接于TN-S保护系统。
2、防雷:塔吊、电梯均采用重复接地的做法,其阻值小于4Ω。
8。安全用电技术措施
本系统采用三相五线制配电TN—-C-—S接线保护系统。电缆干线采用埋地敷设,直埋深度大于600mm,并在电缆上下各均匀铺设50mm厚的细砂,然后复盖一层砖,过路、通道处用钢管深敷设。
保护零线除必须在配电室作重复接地外,还必须在配电线路中间处和末端增做重复接地,不少于三组,塔吊防雷接地,其阻值均应小于4欧姆。
室内配线采用穿阻燃管敷设,距地高度大于2400mm,铜线截面不小于1。5mm2,室外灯具距地面不低于3000mm,室内灯具不得低于2400mm。
配电箱、开关箱必须铁制防雨、防尘固定在易操作维修地方,距地面高度大于1300mm.小于1500mm,移动式应大于600mm。
配电系统采用“三级配电”、“二级保护”开关箱为一机一闸一箱一保护。漏电保护器应设在开关箱电源隔离开关的负荷侧,其额定漏电动作电流应配备,开关箱内漏电开关的额定漏电动作不应大于30mA,动作时间应小于0。1S,潜水泵、手持电动工具使用的漏电开关,其额定动作电流不大于15mA,动作时间应小于0。1S。
临时用电接地电阻值每季度进行一次复测,漏电保护器定期每周检测一次,值班电工做好检查维修记录。
9、电气防火措施:
(1)所有配电箱采用铁板或优质绝缘材料制作,开关电器按规定紧固在电器安装板上,不得歪斜、松动,箱内不得有杂物。
(2)配电室能自然通风,电箱四周必须有1米通道并应采取防止雨雪和动物出入措施.
(3)健立健全防火制度。成立义务防火队,建立定期培训制度、定期检查制度.
(4)在配电室及木工加工区,合理配置灭火器具,设专人负责制度。
本方案未尽事宜,按有关规定执行.
展开阅读全文
