直埋光缆施工技术及验收规范(光缆敷设、挖沟.docx

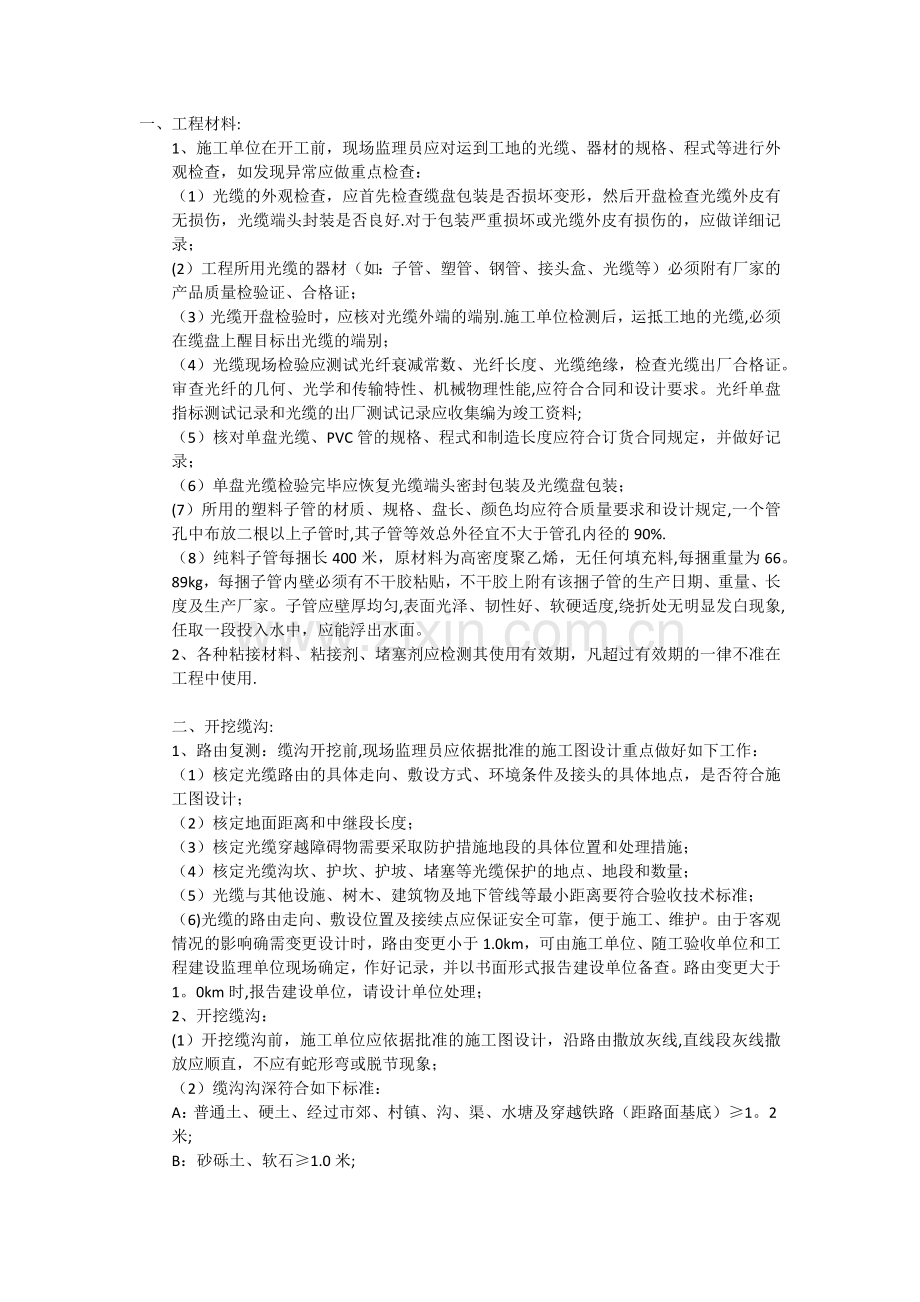

一、 工程材料:
1、施工单位在开工前，现场监理员应对运到工地的光缆、器材的规格、程式等进行外观检查，如发现异常应做重点检查：
（1）光缆的外观检查，应首先检查缆盘包装是否损坏变形，然后开盘检查光缆外皮有无损伤，光缆端头封装是否良好.对于包装严重损坏或光缆外皮有损伤的，应做详细记录；
(2）工程所用光缆的器材（如：子管、塑管、钢管、接头盒、光缆等）必须附有厂家的产品质量检验证、合格证；
（3）光缆开盘检验时，应核对光缆外端的端别.施工单位检测后，运抵工地的光缆,必须在缆盘上醒目标出光缆的端别；
（4）光缆现场检验应测试光纤衰减常数、光纤长度、光缆绝缘，检查光缆出厂合格证。审查光纤的几何、光学和传输特性、机械物理性能,应符合合同和设计要求。光纤单盘指标测试记录和光缆的出厂测试记录应收集编为竣工资料;
（5）核对单盘光缆、PVC管的规格、程式和制造长度应符合订货合同规定，并做好记录；
（6）单盘光缆检验完毕应恢复光缆端头密封包装及光缆盘包装；
(7）所用的塑料子管的材质、规格、盘长、颜色均应符合质量要求和设计规定,一个管孔中布放二根以上子管时,其子管等效总外径宜不大于管孔内径的90%.
（8）纯料子管每捆长400米，原材料为高密度聚乙烯，无任何填充料,每捆重量为66。89kg，每捆子管内壁必须有不干胶粘贴，不干胶上附有该捆子管的生产日期、重量、长度及生产厂家。子管应壁厚均匀,表面光泽、韧性好、软硬适度,绕折处无明显发白现象,任取一段投入水中，应能浮出水面。
2、各种粘接材料、粘接剂、堵塞剂应检测其使用有效期，凡超过有效期的一律不准在工程中使用.

二、开挖缆沟:
1、路由复测：缆沟开挖前,现场监理员应依据批准的施工图设计重点做好如下工作：
（1）核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否符合施工图设计；
（2）核定地面距离和中继段长度；
（3）核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施；
（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；
（5）光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；
（6)光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。由于客观情况的影响确需变更设计时，路由变更小于1.0km，可由施工单位、随工验收单位和工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。路由变更大于1。0km时,报告建设单位，请设计单位处理；
2、开挖缆沟：
(1）开挖缆沟前，施工单位应依据批准的施工图设计，沿路由撒放灰线,直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；
（2）缆沟沟深符合如下标准：
A：普通土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）≥1。2米;
B：砂砾土、软石≥1.0米;

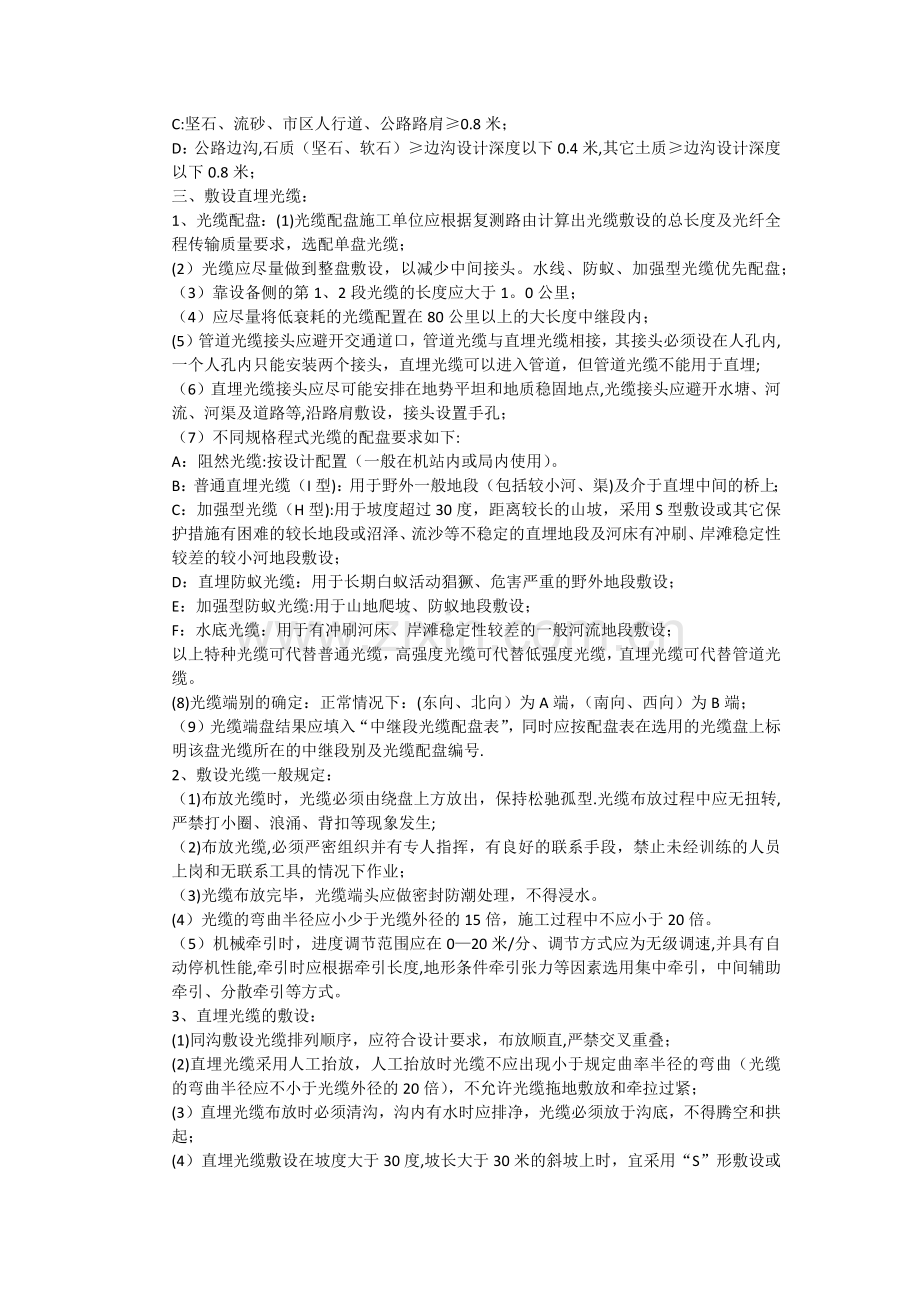

C:坚石、流砂、市区人行道、公路路肩≥0.8米；
D：公路边沟,石质（坚石、软石）≥边沟设计深度以下0.4米,其它土质≥边沟设计深度以下0.8米；
三、敷设直埋光缆：
1、光缆配盘：(1)光缆配盘施工单位应根据复测路由计算出光缆敷设的总长度及光纤全程传输质量要求，选配单盘光缆；
(2）光缆应尽量做到整盘敷设，以减少中间接头。水线、防蚁、加强型光缆优先配盘；
（3）靠设备侧的第1、2段光缆的长度应大于1。0公里；
（4）应尽量将低衰耗的光缆配置在80公里以上的大长度中继段内；
(5）管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，其接头必须设在人孔内,一个人孔内只能安装两个接头，直埋光缆可以进入管道，但管道光缆不能用于直埋;
（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点,光缆接头应避开水塘、河流、河渠及道路等,沿路肩敷设，接头设置手孔；
（7）不同规格程式光缆的配盘要求如下:
A：阻然光缆:按设计配置（一般在机站内或局内使用）。
B：普通直埋光缆（I型)：用于野外一般地段（包括较小河、渠)及介于直埋中间的桥上；
C：加强型光缆（H型):用于坡度超过30度，距离较长的山坡，采用S型敷设或其它保护措施有困难的较长地段或沼泽、流沙等不稳定的直埋地段及河床有冲刷、岸滩稳定性较差的较小河地段敷设；
D：直埋防蚁光缆：用于长期白蚁活动猖獗、危害严重的野外地段敷设；
E：加强型防蚁光缆:用于山地爬坡、防蚁地段敷设；
F：水底光缆：用于有冲刷河床、岸滩稳定性较差的一般河流地段敷设；
以上特种光缆可代替普通光缆，高强度光缆可代替低强度光缆，直埋光缆可代替管道光缆。
(8)光缆端别的确定：正常情况下：(东向、北向）为A端，（南向、西向）为B端；
（9）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选用的光缆盘上标明该盘光缆所在的中继段别及光缆配盘编号.
2、敷设光缆一般规定：
（1)布放光缆时，光缆必须由绕盘上方放出，保持松驰孤型.光缆布放过程中应无扭转,严禁打小圈、浪涌、背扣等现象发生;
（2)布放光缆,必须严密组织并有专人指挥，有良好的联系手段，禁止未经训练的人员上岗和无联系工具的情况下作业；
（3)光缆布放完毕，光缆端头应做密封防潮处理，不得浸水。
(4）光缆的弯曲半径应小少于光缆外径的15倍，施工过程中不应小于20倍。
（5）机械牵引时，进度调节范围应在0—20米/分、调节方式应为无级调速,并具有自动停机性能,牵引时应根据牵引长度,地形条件牵引张力等因素选用集中牵引，中间辅助牵引、分散牵引等方式。
3、直埋光缆的敷设：
(1)同沟敷设光缆排列顺序，应符合设计要求，布放顺直,严禁交叉重叠；
(2)直埋光缆采用人工抬放，人工抬放时光缆不应出现小于规定曲率半径的弯曲（光缆的弯曲半径应不小于光缆外径的20倍），不允许光缆拖地敷放和牵拉过紧；
(3）直埋光缆布放时必须清沟，沟内有水时应排净，光缆必须放于沟底，不得腾空和拱起；
(4）直埋光缆敷设在坡度大于30度,坡长大于30米的斜坡上时，宜采用“S”形敷设或按设计要求的措施处理；
(5)直埋光缆在布放过程中或布放后，应及时检查光缆的排列顺序，如有交叉重叠要立即理顺，当光缆穿越各种预埋的保护管时，尤应注意排列顺序，要随时检查光缆外皮，如有破损，应立即通知施工方予以复修,敷设后应检查每盘光缆护层对地绝缘电阻应符合要求，否则应进行更换；
（6)直埋光缆接头处，在接头坑内，每侧预留长度为12米。
4、直埋光缆基站引入：
(1）在基站的引上处做手井一个；
（2）将预留圈绕成直径40cm的小圈固定在井壁上；
(3）引上光缆用3米长φ50mm钢管进行保护。

四、直埋光缆回填土：
1、直埋光缆必须经检查确认符合质量验收标准后,方可全沟回填。
2、全沟回填分两步进行，单盘光缆敷放完毕后，检查光缆排列顺序无交叉、重叠，光缆外皮无破损，可以首先回填30厘米厚的碎石或细土，对于坚石、软石沟段，应外运碎石或细土回填，严禁将石块、砖头、硬土推入沟内,回土后应人工踏平。
3、待72小时后,测试直埋光缆的护层对地绝缘电阻合格，此时，有排流线的段落，可以布放排流线.下一步方可进行全沟回填，回填土应分层夯实并高出地面形成龟背形式,回填土应高出地面10—20cm。
4、边沟回填土：直埋光缆沿公路排水沟敷设,遇石质沟时，光缆埋深≥0。4米，回填土后用水泥砂浆封沟，封层厚度为15厘米，边沟回填土应注意如下问题：
（1）直埋光缆埋深为0。4米时要求光缆在沟底有25厘米的回填土,余15厘米为水泥砂浆封层厚度；
(2）水泥砂浆封顶后,其顶部变为公路排水沟的沟底,沟底至路基的高度，即公路排水沟的沟深,应符合路方或街道主管部门的要求,一定要避免光缆封沟后,封顶与公路路基持平；
（3）排水沟内开挖缆沟，回填土并封沟后,多余的土石一律要清除运走,不能堆放在水沟内。

五、直埋光缆保护:
1、光缆穿越主要公路和铁路，采用顶管方式，具体保护措施按设计施工（一般宜采用钢管)，在与高压电力线、电气化铁路平行地段，当进行光缆施工时，应将光缆内的金属构件作临时接地以保证人身安全；
2、光缆穿越路基尚未坚实的新修公路和允许开挖路面的一般公路，必须采用钢管保护，保护钢管伸出穿越物两侧应不小于1。0m.直埋光缆与引雷目标不足5M时，应采用PVC管保护,长度一般每处20M，管口应进行封堵;
3、光缆穿越机耕路及未定型的土路时,采用横铺或竖铺红砖保护;
4、光缆穿越市郊、乡镇及经济开发区动土性较大的地段,段落较短时，采用横铺红砖保护.段落较长时，采用PVC硬塑管保护,在直线段每隔200M左右及拐弯处,塑料管要间断2M，间断处加套大一号的塑管连接，塑料管接头处用胶带缠绕密封；
5、光缆沿公路排水沟或公路路肩敷设时,采用半硬塑管保护，在直线段200M左右及拐弯处塑料管间断2M,间断处加套大一号的塑料管连接，塑料管接头处用胶带缠扎要密封。光缆沿排水沟内敷设，遇石质沟埋深≥0.4M，土质沟埋深≥0.8M，回填土后用水泥砂浆封沟；
6、光缆在不具备建设管道条件的市区集镇、街道和个别未定型公路路肩敷设时,主要采取建筑简易管道的方法。光缆与公路交越及易受重压的地段,可采用砼加筋包封；
7、光缆与原有地下电（光)缆或其他线路交越时，视其管线埋深，决定光缆在其下面或上面穿越。采用穿套PVC半硬塑管保护，原有电（光）缆空出部分采用竖铺红砖保护。光缆与地下油管、气管、水管交越,采用镀锌对缝钢管保护；
8、光缆在石质、半石质地段敷设，沟底应平整,并在沟底和光缆上方各铺10CM的砂或碎土；
9、光缆在坡度大于30度，坡长较长的山坡地段敷设时，应做“S”形敷设,“S”形敷设有困难时,采用加强型直埋光缆；
10、位于斜坡上的光缆有受水冲刷可能时，光缆沟应做堵塞保护。石砌堵塞上部应与地面平齐（上厚≥0.5米)，下部应砌到沟底（下厚≥0.7米），两侧比缆沟各加宽0。2-0.4米。堵塞与堵塞间隔一般为20米左右一处,在坡度大于30度的地段可视冲刷情况减至5-10米一处。砌石用50号水泥砂浆，沟缝用1:1水泥砂浆，穿越堵塞下的光缆采用长3。0米φ28/34纵剖一条缝半硬塑管包覆保护;
11、光穿越冲刷较严重的山涧、水溪时,应砌漫水坡保护，石砌漫水坡上部基本保持与河床持平（上厚≥1。0米），下部应砌在光缆埋深以下0.3米处(下厚≥1。5米），宽度应大于河床冲刷宽度。漫水坡砌在埋设光缆下游1-5米处,河道落差大时间距可小些，反之间距应大些.砌石用50号水泥砂浆，沟缝用1：1水泥砂浆；
12、光缆穿越梯田等陡坎，高差在0。8M以上的，光缆沟采用石砌护坎保护，石砌护坎上部应稍露出地面（厚度≥0。5米)，下部应砌到沟底（厚度≥1。0米)，两侧比缆沟各加宽0.2—0。4米。砌石用50号水泥砂浆，沟缝用1：1水泥砂浆。穿越护坎下的光缆采用长3。0米φ28/34纵剖一条缝半硬塑管包覆保护；高差在0.8M以下的，做垒石沟坎,不做保护的小坎应原土分层夯实；
13、光缆穿越或沿靠山洞、山溪等易受冲刷的地段敷设，视其情况，设置漫水坡或挡土墙保护；
14、光缆穿越石质河床、山洞或狭窄深沟时，埋设镀锌对缝钢管保护，钢管两端伸出河床或山涧边缘长度应≥3.0米。视其穿越宽度，采取打角钢下柱、水泥封沟等固定措施。直埋与钢管穿放接口落差太大时，两岸护坎的外侧增设手孔；
15、光缆穿越河床为土质或砂质的较小河流时，预埋PVC半硬塑管，并铺设水泥砂浆袋或采取砼封沟保护；
16、光缆穿越有疏浚、拓宽计划和挖泥取土的河流、沟渠及水塘时，采用截流挖沟方式施工时，在光缆上方铺设水泥盖板保护,采用水泵冲槽方式施工时，在光缆上方铺水泥砂浆袋保护;
17、光缆穿越矿区，沼泽及土质不稳定的较长地段时,采用加强型直埋光缆；
18、直埋光缆的埋深不足0。5M时，可采用镀锌钢管保护；
19、敷设在公路路肩上的光缆跨越公路的山间小桥或涵洞时，可采用钢管保护；
20、采用顶管、埋设钢管或塑管保护的地段，待光缆穿放完毕后，其钢管、塑管及子管应采用油麻沥青封堵；子管与光缆采用PVC胶带缠扎密封。备用子管安装塑料塞子；
21、光缆采用PVC半硬塑管保护，塑料管可采取承接法，光缆直接穿放，端口采用PVC胶带密封.

5、当回填土后，因故又挖出光缆重新敷设时，必须检查排流线是否位于光缆上方30CM。
光缆防蚁措施应符合设计要求:
① 白蚁危害严重较长的地段,布放防蚁光缆；
② 白蚁危害一般地段，施工中发现蚁穴时须喷洒防蚁药物，首先在沟底喷洒一次，回填10-15CM细土后喷洒第二次，喷洒必须保证沿线人畜安全。
七、标石埋设:
1、光缆接头处埋设监测标石，监测标石顶部70MM，涂刷红色油漆，同沟两条以上光缆时涂刷不同颜色的油漆区别；
2、光缆拐弯点，排流线起止点、同沟敷设的光缆起止点、光缆特殊预留点、与其它缆线交越点、穿越障碍物地点以及直线段每隔250米均应设置普通标石（设计有规定时长度按设计进行）.
3、普通标石的制作和使用，1.6M高用于稻田,埋深0。6M；1.2M高用于山地，埋深0。6M；0.5M高用于公路路肩和公路边沟，埋深0.4M，标石周围的土应夯实;
4、普通标石应埋在光缆的正上方，标石有字的一面面向A端，接头标石应埋在光缆的正上方，标石有字的一面应面向光缆接头.转弯处的标石应埋在光缆线路的转弯的交点上，标石朝向光缆弯角较小的一面,当光缆沿公路敷设间距不大于100米时,标石可朝向公路；
5、标石编号为白底红(或黑)漆正楷字,字体端正，表面整洁，编号应根据传输方向，自A端至B端方向编排，一般以一个中继段为独立编号单位；
6、标石编号规范如下图:

07 08(J) <
23 24 25
（1)普通接头标石 （2）监测点标石 (3）转角标石
—— X
26 27 28
（4)特殊预留标石 （5）直线标石 （6）障碍标石
07+1
29+1 27+1
（7)新增设接头标石 (8）新增直线标石
注:① 编号中的分子表示标石的不同类别或同类标石的序号如(1)、（2);分母表示一个中继段内标石总编号；
② 图（7)、（8)中分子+1和分母+1表示增加的接头或直线光缆标石.
八、光缆接续：
1、一般规定：
（1）光缆接续前应首先核对光缆的程式、端别，检查纤芯的质量;
（2)光纤接续的环境必须整洁，应在工程车或有遮盖物的环境
中操作，严禁露天作业；
（3)接续时应用专用清洁剂除去填充油膏，禁止用汽油清洁,开剥光缆外护层，不得损伤光纤；
(4）在一个中继段内同一根光纤的接头衰减的双向平均值应≯0。08dB/个.
2、光缆接续：
（1）光纤的接续采用熔接法；
（2)各盘光缆间的金属护套、铠装等金属构件在接头处电气断开，光缆加强芯在接头盒连接可靠，电气绝缘良好。直埋光缆、水底光缆两端的金属护套，加强芯分别引出与监测装置的尾缆芯线连接，监测电极应牢固地粘接在接头盒的底部;
（3）进局光缆的金属构件接保护地，一般在光纤分配架上接单引保护接地;
(4）光缆在接头处重迭12米，每侧各2米为接头盒内光纤盘留和接头损耗，余10米为预留,接头盒内余留光纤每侧不应少于0。8米；
（5）余长光纤收容盘放，盘绕方向应一至,曲率半径符合厂家规定，接头部分应平直不受力;
（6）直埋光缆采用一端（或两端)进线方式引入接头盒，其中一端同时引入监测缆；
（7）靠近交流电气铁道进行光缆接续作业时，应将光缆的金属构件临时接地，以保障人身安全.
(8)接头盒内应放入袋装防潮剂和光纤接续责任卡。
（9）接续封装完毕,应测试检查接头损耗并做记录。检查引出地线质量。
3、光缆接头盒的安装：
（1）光缆接头盒的安装方式应符合设计规定，直埋光缆接头盒的安装方式见附图-1;监测线连接方式见附图-2；
（2)接头坑一般应位于光缆前进方向的右侧，若受地形条件限制，可位于左侧，直埋光缆接头盒的埋深与光缆埋深一致，接头盒平放在接头坑底部与光缆走向平行；
（3)接头坑回填土前应检查接头盒气闭性，接头坑回填土或砂土，铺放4块水泥盖板保护，然后回填踏实，回填土应高出地面10－20厘米。
九、光缆中继段测试：
1、光纤特性测试的内容包括：
(1）光纤线路衰减：光纤衰减测量应取双向测量的平均值，光纤工作波长1310NM,光纤衰减应≤0。36db/KM；1550NM波长，光纤衰减应≤0.22db/KM；
（2）光纤后向散射信号曲线。（全程信号曲线应打印记录或拍照)。
2、电气性能测试：
（1）直埋光缆在随工检验中,应测试光缆护层对地绝缘电阻；
（2）测试方法为：单盘光缆敷设回土30厘米不少于72小时，测试每公里护层对地绝缘电阻标准：（用500DC）10%不低于2兆欧,90%≥10兆欧。
(3）光缆接续回土后,不少于24小时，测试光缆接头盒对地绝缘电阻的数值不低于出厂标准值的1/2；
（4）测试后应由施工人员和随工监理人员双方签字。

中国移动通信集团安徽
光缆线路工程施工验收技术规范

中国移动通信集团安徽网络部

目 录

第一章 总则……………………………………………………1
第二章 光缆及器材检验………………………………………2
第三章 路由复测………………………………………………3
第四章 光缆配盘………………………………………………6
第五章 安装工艺………………………………………………7
第六章 中继段测试……………………………………………21
第七章 竣工验收………………………………………………22
第八章 附则……………………………………………………24

第一章 总则
1。1中国移动通信集团安徽光缆线路工程施工验收规范（以下简称规范）是中国移动通信集团安徽光缆线路工程施工质量检验、随工检验和竣工验收的技术依据，适用于省内干线、城域传送网的新建、扩建和改建的光缆线路工程。
1。2光缆线路工程的验收应按信息产业部部颁的《邮电基本建设工程竣工验收办法》、集团公司相关文件、省公司下发的《中国移动通信集团安徽通信工程验收管理办法》(安移动网〔2007〕142号） 、本规范以及设计文件规定进行，验收项目、内容和标准按本规范的要求办理。
1。3工程验收必须严格执行本规范，以确保工程质量.各级建设单位必须加强工程质量检查工作，通过监理单位或随工代表加强施工现场的质量检查，做好随工检验和隐蔽工程的签证工作。
1.4在施工过程中,施工单位应严格执行部颁有关施工质量检查的规定和设计规范要求。
1。5本规范主要包括安徽移动使用较多的管道、架空光缆和硅管管道的敷设。施工单位制定的施工操作规程应遵循本规范的要求。
1。6 本规范未尽事项应执行YD5121－2005《长途通信光缆线路工程验收规范》，YD/T5138－2005《本地网通信线路工程验收规范》、YD5043-2005《长途通信光缆塑料管道工程验收规范》和GB50374—2006《通信管道工程施工及验收技术规范》的相关要求。

第二章 光缆及器材检验
2.1施工单位应会同监理单位在施工前对运到工地的光缆、硅管、器材的规格、程式、数量及出厂合格证进行检查,并做好记录（可以采取每批次抽测形式）。
2。2 光缆、光纤连接器应有传输特性参数的出厂测试记录。
2.3单盘光缆检验:核对单盘光缆的规格、程式和长度应符合合同规定或设计要求，检查光缆外观有无损伤，填充物是否饱满，检查光缆出厂记录是否符合合同规定或设计要求，测试光纤衰减及长度.
2.4 光缆单盘检验时，应核对光缆外端的端别。光缆端别的确定应符合下列要求:
（1）每盘光缆两端应密封和具有表示端别的颜色标志，一般A端标志为红色,B端标志为绿色.
（2)各线路工程的端别要求须满足设计文件的规定。
2.5 硅管检验
2.5.1 单盘硅芯管检验；单盘硅芯管的规格、程式和盘长、外观应符合合同规定或设计规范要求，应进行单盘气闭性能检验，并做好纪录。
2。5.2 单盘硅管管内充气0.1Mpa，24h后压力降低应不大于0.01Mpa（厂家随缆出具的质量证明上需有此项指标)。
2。5。3 硅管连接件、堵头、人（手孔配件)等其它器材规格、数量符合设计或规范要求;硅管应有良好的重复性和互换性。
2。6其它器材检验：光纤连接器应有良好的重复性和互换性,光缆接头盒及其附件应符合设计要求，应不漏气、不变形、不龟裂。管道光缆所用子管规格、盘长应符合设计要求.

第三章 路由复测
3.1 路由复测以批准的施工图设计为依据，复核线路路由走向、敷设方式、环境条件、保护措施及接头位置，复测路由地面距离.
3。2 路由有较大范围变动（一般为500米及以上)需经设计单位同意并报建设单位批准后才可动工.复测中继段长度应根据地形起伏丈量，并考虑接头重叠长度和各种预留长度。
3。3 架空光缆的隔距要求
3。3.1架空光缆与其它设施最小水平净距应符合下表要求:
名称
最小水平净距(m）
备注
消火栓
1.0
指消火栓与电杆的距离
地下管线
0.5～1.0
包括通信管线与电杆间的距离
火车铁轨
4h/3
h为地面上电杆高度（m）
人行道边石
0.5

市区树木
1。25

房屋建筑
2。0
指光缆到房屋建筑的水平距离
郊区树木
2.0

3.3。2架空光缆与其它建筑物、树木的最小垂直净距应符合下表要求：
架设与跨越地点
平行时
交越时
条件
市内街道
4.5m
5.5m
最低缆线到地面
里弄、胡同
4。0m
5.0m
最低缆线到地面
铁路
3。0m
7.0m
最低缆线到轨面
公路
3。0m
5.5m
最低缆线到路面
土路（大车道）
3.0m
4。5m
最低缆线到路面
房屋建筑物

0.6m
最低缆线到屋脊（尖房顶）
1。5m
最低缆线到屋顶（平房顶）
通航河流

1.0m
最低缆线到最高水位时的桅梢顶
不通航河流

2。0m
最低缆线到最高水位时的水面
树木

1。0m
最低缆线到树梢间垂直距离
其他通信导线

0。6m
一方最低缆线到另一方最高缆线
3。3。3架空光缆与其它电气设施交越时最小垂直净距应符合下表要求：

其他电气设施名称
最小垂直净距(m）

说明
架空电力线路有防雷保护装置
架空电力线路无防雷保护装置
1kV以下电力线路
1。25
1.25
最高线条到电力线条
1-10kV电力线路
2.0
4。0
35—110kV电力线路
3.0
5.0
154—220kV电力线路
4。0
6。0
供电线接户线
0。6
带绝缘层
霓虹灯及其铁架、变压器
1。6

注：当吊线与电力线交越时的隔距不能满足标准要求时，钢线应加塑料绝缘夹板保护。
3.4 硅管管道与其他地下管线或建筑物隔距要求
硅管管道与其他地下管线或建筑间的隔距应满足下表中的规定。特殊困难地点可根据铺设塑料管道要求，提出方案，呈建设单位审定。
硅管管道与其他地下管线或建筑物间最小净距
序号
其他地下管线或建筑物名称
平行净距（m)
交越净距 （m)
1
已有建筑物
2。0

2
规划建筑红线
1。5

3
非同沟的直埋通信光电缆
0。75
0.25
4
给水管
管径小于300mm
0。5

0.15

管径为300mm~500mm
1.0
管径大于500mm
1。5
5
污水、排水管
1。0(注1）
0.15（注2)
6
热力管
1。0
0.25
7
高压石油、天然气管
10。0
0。5
8
燃气管
压力小于300kPa
1.0
0。3(注3）
压力300kPa～800kPa
2。0
9
电力电缆
35kv以下
0.5
0.5(注4）
35kv及以上
2。0
10
其他通信光电缆及通信管道边线
0.75
0.25（注4)
11
通信电杆、照明电杆及拉线
1.5

12
市区绿化带
乔木
1。5

灌木
1.0
13
道路边石边缘
1.0

14
铁路钢轨（或坡脚)
2.0
1.5
15
排水沟渠
0。8
0。5
16
涵洞

0.25
17
树木
村镇大树、果树、行道树
0.75（注5）

野外大树
2.0（注5)

18
水井、坟墓、粪坑、积肥池、沼气池、氨水池等
3.0

注1：主干排水管后敷设时,其施工边沟与管道间的水平净距不宜小于1。5m.
注2:当管道在排水管下部穿越时，净距不宜小于0.4m,通信管道应作包封处理.包封长度自排水管道两侧各长2m.
注3：在交越处2m 范围内，燃气管不应作接合装置和附属设备；如上述情况不能避免时，通信管道应作包封处理。
注4:增加钢管保护时，热力管、高压石油、燃气管、直埋通信光电缆、电力电缆交叉跨越的净距可降为0.15m.
注5:对于杆路、拉线、孤立大树和高耸建筑，还应考虑防雷要求。大树指直径300mm及以上的树木。
3。5路由复测为光缆配盘、敷设提供基本资料.

第四章:光缆配盘
4。1 光缆敷设前应进行合理的配盘.配盘应根据光缆盘长和路由情况考虑，应尽量做到不浪费光缆和减少接头；应尽量按出厂顺序排列,以减少光纤参数差别所产生的接头本征损耗;应尽量避免短段光缆，短段光缆长度一般不应少于200m.
4.2 光缆布放预留长度应符合规范和设计要求，设计要求不明确的情况下，可参照下表：
表4.1 光缆长度预留表
序号
项目
光缆预留长度
备注

管道光缆
架空光缆
1
自然弯曲增加长度（米/公里）
5
5
1、其他预留按设计要求
2、部分工程可根据实际情况按设计要求预留
2
人孔内弯曲增加长度(米/人孔）
0。5～1

3
接头每侧预留长度（米)
≤30（注1）
10～15

≤15（注2）
4
设备每侧预留长度（米）
10～30(注3)
10～20
5
光缆过电杆伸缩弯增加长度（米）

0.3-0。4
6
光缆穿越河流、公路、跨越桥梁时，光缆在两侧手孔内各预留长度(米）
5—30

注1：采用气吹法敷设光缆的光缆预留长度.
注2:采用人工牵引法敷设光缆的光缆预留长度，市区段落的光缆在接头井两侧的井中预留.
注3:通信机房有进局地下室，光缆预留长度20—30米，通信机房无进局地下室,光缆预留长度15米。
4.3 管道光缆（含硅芯管)接头尽可能配置在地势平坦、地下水位低的人孔内。
4。4 施工单位应编制中继段光缆配盘图，并报监理工程师审核、签认。

第五章 安装工艺
5.1普通管道光缆
5.1。1 光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
5.1。2 光缆布放完毕，光缆端头应做密封防潮处理，不得浸水。
5.1。3 接头所在人孔的光缆预留长度应符合表4.1中的规定;设计要求作特殊预留的光缆按设计规定位置妥善放置。
5。1.4 管道光缆的保护措施应符合下列要求:
(1）直通人(手）孔内的光缆应采用波纹管进行保护并固定在人（手)孔墙壁或电缆托架上或按设计要求的措施处理；
（2）使用气吹法进行光缆敷设的管道应使用护缆膨胀塞进行封堵，PVC管道在子管口处用PVC胶带将光缆进行缠绕密封;
5。1。5 人（手）孔内的光缆应挂有按照相关要求制作的标识牌（进出方向各一块)；

5.2气吹敷设硅管管道光缆
5.2.1选择气吹点
5。2。1。1 建设在高速公路、高等级公路的管道时，应优先选择在分歧点的人（手）孔
5。2。1.2 按人（手）孔间管道段长与单盘光缆长度(标准段长为2000m）进行科学配盘,严禁任意开断光缆,尽量减少光缆接头和浪费光缆。通过计算，一次性气吹光缆达到预定长度有困难的，气吹点应选择在地形较高的人(手)孔作为接力气吹点,进行接力气吹敷缆.
5。2.1。3 管道有“S”型，上下或左右转弯时，气吹点应选择在距较大转弯点近的人（手）孔；
5.2.1。4 管道远离公路,气吹点应选择在距公路较近的人（手）孔；穿越河流的管道,在河流两侧中地形较高一侧的人（手）作为气吹点；
5。2.2 气流穿放光缆的要点
5。2。2。1 用气吹法敷设光缆时，气吹压力一般为7—9的气压。因地形原因吹缆有困难时，可以加专用的润滑剂。
5.2.2。2 光缆吹放前,要弄清管孔的占用位置，全程要求色谱一致；要对管孔进行清洁和试通。
5.2.2.3 对于光缆吹放距离过长，不能一次到位的，可在中间适当地点选择接力吹缆点，接力吹缆点必须先吹出部分长度的光缆，找空地将光缆盘“8”字盘放。
5。2。2.4 进行二次接力吹缆时开断的硅管，在吹缆完成后，应用专用的硅芯管接头可靠连接。在硅管断开处设立标石并在竣工图上注明。
5.2。2.5 光缆按设计要求的A、B端敷设,光缆的弯曲半径应不小于光缆外径的15倍,施工过程中不应小于20倍。光缆的弯曲半径应不小于光缆外经的15倍，施工过程中不应小于20倍。
5.2.2。6 光缆吹放完毕应立即用护缆塞将管口堵塞。
5。2。2.7 光缆接头盒、预留缆的安装、固定方式以设计要求为准，光缆接头所需的预留长度和预留位置以设计要求为准。
5。2.2.8 直通人（手）孔内的光缆应采用波纹管进行保护并固定在人（手）孔内的墙壁或电缆托架上，或按设计要求的措施处理。
5。2。2.9 人（手）孔内的光缆应挂有按相关要求制作的标识牌（进、出方向各一块)。
7。2。2.10 光缆敷设中应保证光缆外护层的完整性。

5.3架空杆路
5。3.1 除设计指明的跨路处、低洼处、特殊障碍处等使用8.0米及以上电杆外，一般正常线路原则上使用标准7.0米预应力水泥电杆。
5。3。2 设计标准杆距为50米，一般正常情况允许15米偏差.杆距要尽量均匀。
5。3.3 长杆档一般用于水面、河流等特殊地点,除设计图纸中指明处外,一般应避免新增100米以上的长杆档.
5。3。4 杆高配置要保证线路架设高度符合规范的要求，处理好个别地势低洼处的杆高，保证吊线坡度变化符合规范要求。
5。3.5 个别地点由于位置限制，杆位可适当偏离线路，但偏离距离不允许超过1米，吊线用偏担装置支撑。
5。3.6 杆洞深度和杆根装置应符合规范要求.遇杆洞土质松软、不稳定（砂质土、回填土、淤泥等），杆根应加底盘、卡盘。由于地形限制而电杆位于沟坎边等容易塌方的地点，杆根应加水泥护墩保护。
5.3。7 电杆编号按段落顺序编号，编号格式详见设计图纸。一般在距地面2。5m开始向上以白色油漆刷40cmX15cm底面，编号为黑色字体,面向马路。
5。3。8拉线程式一般为7/2。2和7/2。6，线路转角大于45°按终端拉线处理（台角杆）。地锚出土在30cm以内，拉线缠扎线用黑色防锈漆处理。
5。3。9 长杆档在100m以下的跨越杆不设泄力拉线，100m—150m跨越杆设泄力拉线(顺向）,150m以上设三方拉线.
5。3。10 在直线段杆档超过8档时，应选择适当位置设双方拉线（抗风拉）,程式为7/2.2，约32档需设四方拉线（或泄力拉）。
5。3。11 拉线制作安装应符合规范要求.
5。3.12 电杆地线一般设置在角杆、终端杆、电力线两侧电杆、直线档10档左右和电气隔断处,具体施工要求按规范执行。
5。3。13 吊线程式为热镀锌7/2。2钢绞线，抱箍用双吊线抱箍.150m以上长杆档设辅助吊线(7/2。6）。一个段落上吊线在电杆上的左右位置(杆面程式）应保持一致。
5。3。14 吊线安装垂度应符合规范要求。一般情况抱箍位置距杆稍60cm，遇电力线限制可适当调整吊线高度。但1KV以上的电力线必须位于吊线上方,吊线与电力线的隔距应符合规范要求。
5。3。15 一般要求吊线每2km左右做一次电气隔断（绝缘隔电子连接，在与电力电缆交越过多或穿过电气设施过多的地方必须做），并在电杆地线处连通地线。
5。3。16 当吊线与电力线交越时,钢线应加塑料绝缘夹板保护。
5.3。17 跨越通航河流和公路时，吊线应设警示标志;集镇、村庄内和公路附近的拉线应设警示保护塑料管。

5。4 架空光缆
5.4。1 按设计要求的A、B端敷设,光缆的弯曲半径应不小于光缆外径的15倍，施工过程中不应小于20倍。
5.4。2布放架空光缆时，应根据光缆结构和架挂方式确定光缆垂度，光缆垂度一般稍大于吊线垂度；对于在原有杆路上加挂，应与原线路垂度一致.
5.4。3根据杆路的实际地形情况,光缆可作适当的预留,预留长度10—15米。
5.4.4 光缆在杆上可作适当的伸缩余留，轻负荷区应每3~5杆作一处预留，预留在电杆两侧的挂钩间下垂25～30厘米，预留宽度一般2米，并套塑料套管保护。光缆经十字吊线或丁字吊线处应安装塑料套管保护。
5。4。5 吊挂式架空光缆挂钩的卡挂间距为50厘米，允许偏差应不大于±3厘米。光缆布放后应统一调整，挂钩在吊线上的搭扣方向应一致。
5.4。6 吊挂式架空光缆的引上光缆安装方式、保护措施应符合规范和设计文件要求.
5.4。7 架空光缆防强电、防雷措施应符合设计规定，架空光缆与电力线交越、与树木接触时，应加采用胶管或塑料套管等进行保护。
7.4。8 架空光缆在每根电杆处光缆需作U型弯，并套包纵剖塑料子管或光缆过杆保护管进行保护。

5.5 局内光缆
5。5。1局内光缆一般从局前人孔经地下进线室引至线路侧ODF架或综合机架。局内光缆应挂按相关规定制作的标识牌,以便识别.
5。5。2光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时,应采取保护措施。
5.5。3局内光缆应布放整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上。光缆经由走线架、拐弯点（前、后）应予绑扎，两处绑扎的距离不超过50cm.上下走道或爬墙的绑扎部位，应垫胶管，避免光缆受侧压。
5。5.4 局内光缆预留一般预留在进线室或局前人孔内，不宜预留在机房内。
5.5.5光缆引入局站后应堵塞进线管孔，不得渗水、漏水。

5.6 光缆成端
5。6。1 应根据表4。1的规定或设计要求留足预留光缆。
5。6。2 在设备机房的光缆终端接头安装位置应稳定安全,远离热源。
5。6.3成端光缆和自光缆终端接头引出的单芯软光纤应按照ODF的说明书进行走线并按设计要求进行保护和绑扎.
5。6。4单芯软光纤所带的连接器,应按设计要求顺序插入光配线架（分配盘).未连接软光纤的光配线架（分配盘）的接口端部应盖上塑料防尘帽。
5.6.5软光纤在机架内的盘绕应大于规定的曲率半径。
5.6。6光缆在光纤配线架（ODF）成端处，加强芯要可靠固定，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连接到保护地线上。
5.6.7 软光纤应在醒目部位标明方向和序号。
5。6.8 G。655软光纤护套颜色一般为橙色或蓝色，G。652软光纤护套颜色一般为黄色.

5.7 光缆接续与接头盒安装
5.7。1采用熔接法进行光缆接续时，光纤熔接完成并测试合格后应立即做增强保护措施。增强保护方法可采用热可缩套管法。
5.7。2 光纤全部连接完成后，应按下列要求将余长光纤收容盘放：
（1）根据光缆接头套管（盒）的不同结构，按工艺要求顺序将余纤盘在熔纤盘内，盘绕方向应一致。
（2）光纤盘绕弯曲半径应大于厂家规定的曲率半径,接头部位应平直不受力。
5.7。3光缆加强芯应按需要长度截断打弯，并按工艺要求固定在接头盒内,电气断开。
5.7。4光缆接头盒的封装，应符合下列要求：
(1）接头盒的封装按工艺要求进行；
（2）接头盒内应放入袋装防潮剂和接头责任卡，其格式见下表：
