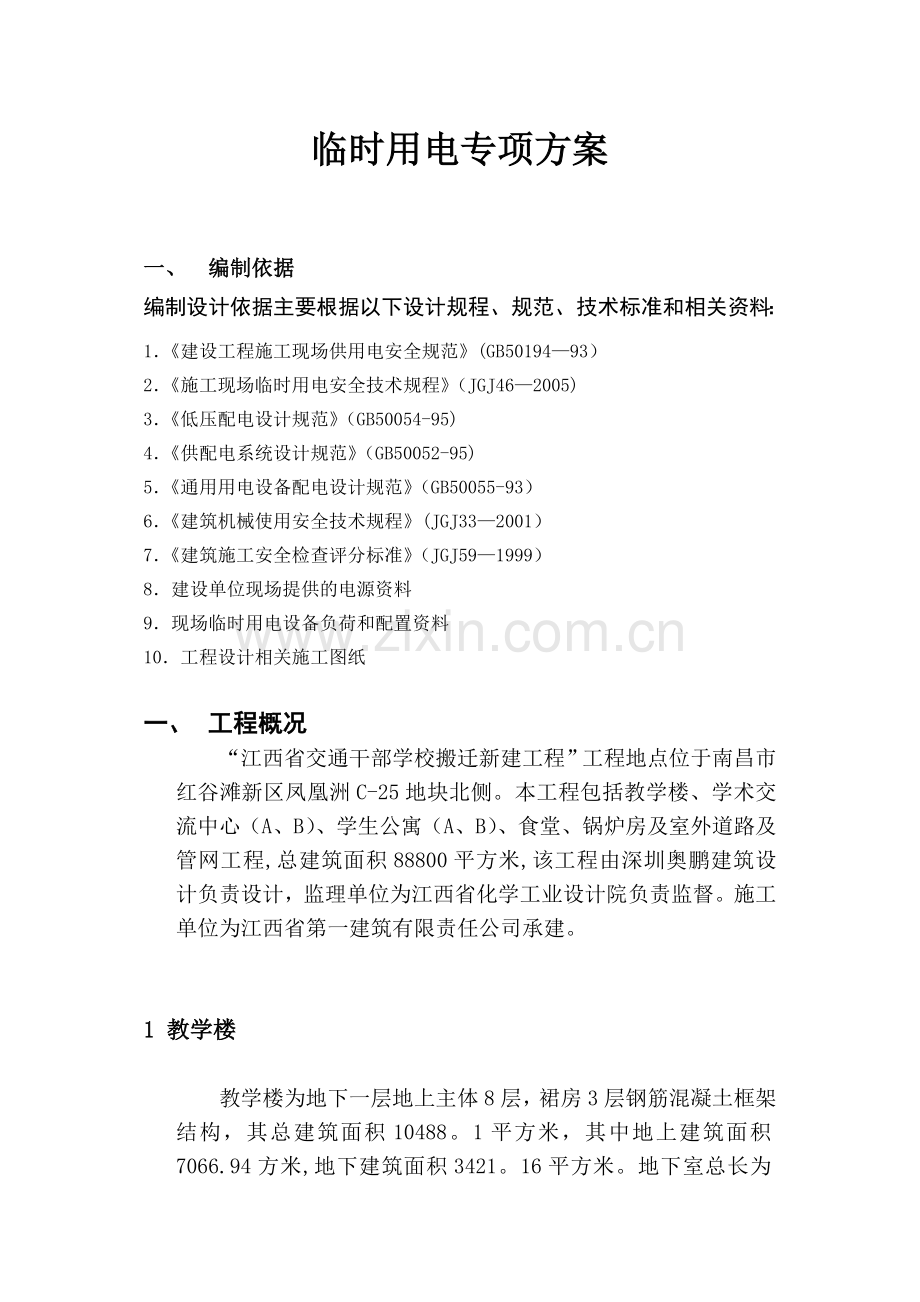

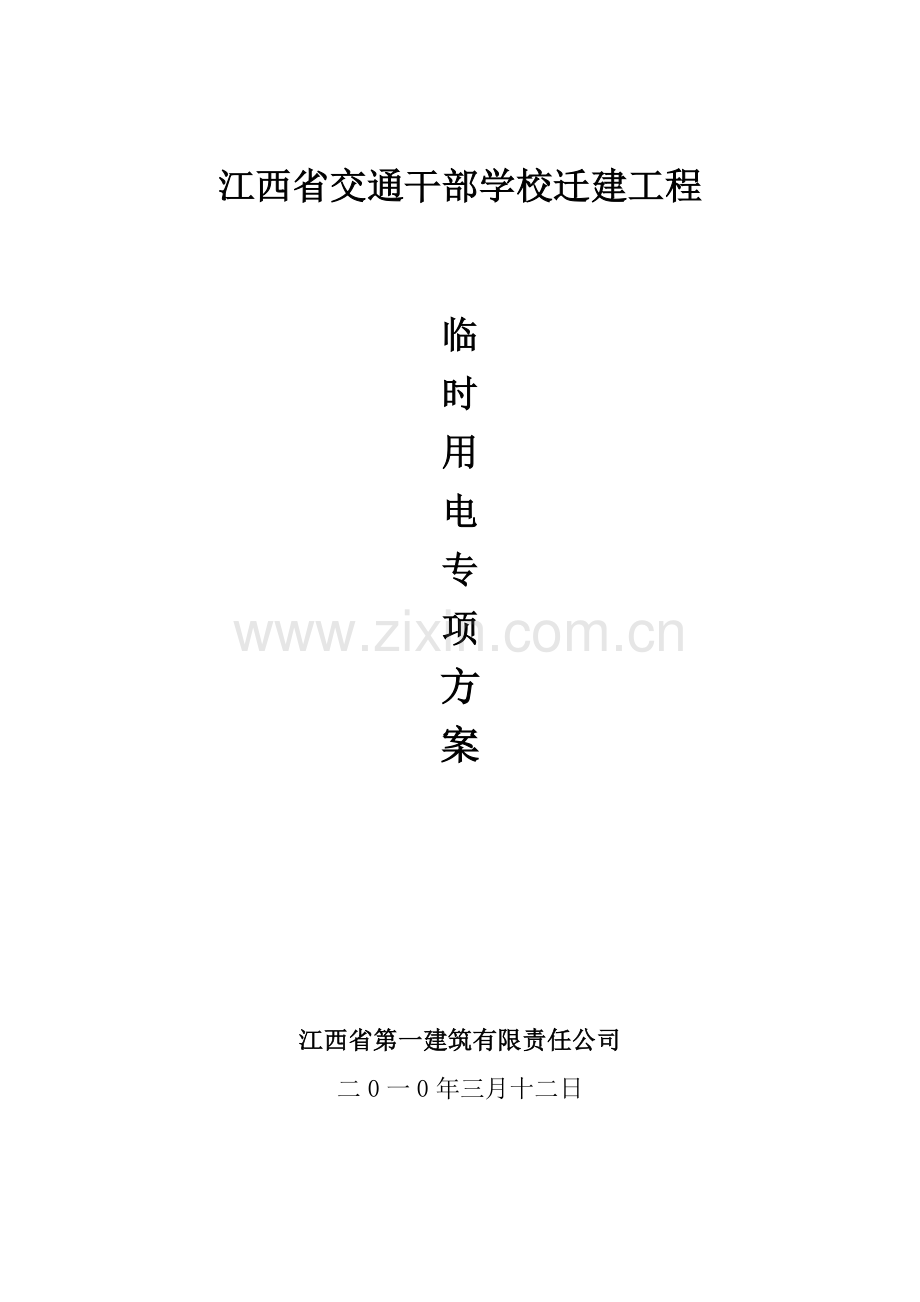

临时用电施工方案QQQDOC完整(完整版资料，可直接使用可编辑，推荐下载）江西省交通干部学校迁建工程临时用电专项方案 江西省第一建筑有限责任公司二0一0年三月十二日临时用电专项方案一、 编制依据编制设计依据主要根据以下设计规程、规范、技术标准和相关资料：1建设工程施工现场供用电安全规范(GB5019493）2施工现场临时用电安全技术规程（JGJ462005)3低压配电设计规范（GB50054-95)4供配电系统设计规范（GB50052-95)5通用用电设备配电设计规范（GB50055-93）6建筑机械使用安全技术规程(JGJ332001）7建筑施工安全检查评分标准（JGJ591999）8建设单位现场提供的电源资料9现场临时用电设备负荷和配置资料10工程设计相关施工图纸一、 工程概况“江西省交通干部学校搬迁新建工程”工程地点位于南昌市红谷滩新区凤凰洲C-25地块北侧。本工程包括教学楼、学术交流中心（A、B）、学生公寓（A、B）、食堂、锅炉房及室外道路及管网工程,总建筑面积88800平方米,该工程由深圳奥鹏建筑设计负责设计，监理单位为江西省化学工业设计院负责监督。施工单位为江西省第一建筑有限责任公司承建。1 教学楼教学楼为地下一层地上主体8层，裙房3层钢筋混凝土框架结构，其总建筑面积10488。1平方米，其中地上建筑面积7066.94方米,地下建筑面积3421。16平方米。地下室总长为75。4米，总宽为54。4米，上部结构总长75.4米，建筑总宽19米.建筑总高度为41米。2.学术交流中心A、B学术中心A为地上2层钢筋混凝土框架结构，总建筑面积1918平方米,总长37.3米，建筑总宽26.2米,建筑高度为14.400米. 学术交流中心B学术中心B为地上四层钢筋混凝土框架结构,总建筑面积2287平方米，总长40。7米，建筑总宽16.1米，建筑高度为16.950米。3学生公寓A、B学生公寓A为地上六层钢筋混凝土框架结构，总建筑面积4245。26平方米，总长42.6米,建筑总宽16.7米,建筑高度为22.350米。 学生公寓B学生公寓B为地上六层钢筋混凝土框架结构，总建筑面积4110平方米，总长47米，建筑总宽14.3米，建筑高度为22.350米.4食堂食堂工程为地上2层的框架构建筑,总建筑面积1220平方米，总长35.2米，建筑总宽24。2米，建筑高度:9.70米. 二、 施工现场临时用电设计21施工现场供电系统方案概述用电线路安装、施工照明及手操电动工具的使用应遵守施工现场临时用电安全技术规范（JGJ46-2005)。此外还应注意施工照明配电与施工动力用电分箱布置.生活区的线路不得与施工用电箱混合,所有用电线路实行三级保护，楼层施工用电统一由总电箱内分箱接出。机电必须设有一机一闸一保护接地装置，并明显地分开加以标识.施工现场采用的是零线直接接地的电力保护零线连接。动力和照明分开,有电线路、配电箱、用电设备一律按TNS三相五线制进行布线。根据计算，该项目施工用电总容量大约为500KVA，考虑选用SL7500/10型变压器一台，放置在现场配电间。生产布线考虑3个回路，尽量均衡分配.主线路电线均选用2(3120mm2+290mm2）BX铜芯橡皮线，生活办公及照明用电选用BLX310+26橡皮绝缘铝芯线,电线考虑架空敷设。另外考虑配备1台100KW发电机备用.本工程最高负荷等级为二级。大楼内消防用电设备、客梯、生活水泵，食堂照明,室外道路照明重要用电设备均属二级负荷，其余动力、照明、空调属三级负荷。电源由供电部门35KV以上级别的变电站提供一路10KV专线电源10KV电缆采用YJV22-10KV交联铜芯电缆穿管至地下层变配电室.在本建筑物的柴油发电机房设360kW（备载）柴油发电机组一台，电压为0。38/0。22KV,50HZ、三相四线制。本工程地下层设置变配电所，含高低配电室、值班室等。内设有10KV 断路器高压柜、800KVA变压器2台、变压器为环氧树脂浇铸低噪低耗且带强迫通风装置及IP40外保护罩、高压计量柜等。高低压配电室层净高为3。60m,高低压电缆均采用上进上出线方案。低压配电及线路敷设方式:本工程在地下层设置变配电所，每楼层均设置楼层配电间，主干电缆由地下室通过主干桥架引至裙房和上部主楼层配电间。至重要设备的低压配电线路，采用放射式配电方式；至一般设备的配电线路，采用放射与树干混合配电方式.本工程为一级电线电缆使用场所，故所有消防主干线电缆采用BTT-750V型氧化镁电缆在梯形桥架内敷设或明敷。消防分支电缆采用WDZBNYJY-1KV型交联阻燃耐火电缆在桥架内敷设或穿钢管暗敷.一般照明、电力干线采用高强母线或WDZB-YJY-1KV型阻燃交联电缆在阻燃桥架内敷设或穿钢管暗敷。一般照明，电力低压电线均采用ZR-BV500V型阻燃辐照塑料绝缘铜芯线，一级负荷的照明，电力分支线路采用NH-BV500V型阻燃耐火塑料绝缘铜芯线。所有照明，电力分支线路均在阻燃桥架内敷设或穿金属管在墙体、吊顶、现浇楼面内暗敷.一般照明分支线采ZRBV-500V2.5mm在阻燃塑料绝缘铜芯线；事故照明分支线采用NH-BV500V2。5mm阻燃耐火塑料绝缘铜芯线；且阻燃桥架内敷设或穿金属管在墙体、吊顶、现浇楼面内暗敷.其导线穿管管径为2-4根穿KBG20、56根穿KBG25.电气保安与接地措施：本工程采用TNS系统,三相四线制配电，接地线（PE）专放。变电所低压主开关、联络开关及所有配电箱双电源切换开关均采用四极开关.所有插座回路专放接地线(PE）且均设置漏电保护开关.凡安装高度低于2.4m的灯具外壳均须与接地线可靠连接。弱电：通讯网络综合布线系统：大楼预留数据进户光纤预埋管SC80、 电缆进户预埋管SC100；本工程 电缆由市 网引来、数据光纤由市数据网引来；综合布线的MIDF设置在教学大楼一层的网络中心机房内，在主楼的第2、5层的弱电井设置分配线架中心机房主配线架和设备间分配线架之间：语音主干采用3类非屏蔽25对电缆.数据主干线缆采用6芯多模光纤.5、本工程综合布线系统系统采用6类非屏蔽网络产品来建设由楼层配线架至各信息终端全部采用 6类4对非屏蔽双绞线（UTP）6类网络(UTP4/6e）在金属线槽内或穿KBG管在吊顶内或墙内敷设穿线管径说明:2XUTP4/6e穿 KBG20，4XUTP4/6e穿KBG25。弱电接地:本工程弱电接地与变压器工作接地，保护接地，防雷接地共用接地装置，即采用联合接地体,接地电阻R1欧姆。2.1.1现场配电室设置在工地东北角的设计道路边，采用标准砖砌筑，内外水泥砂浆粉收刷，配电室长4m，宽3m，装900*2100外开铁门。2。1.2由业主接线箱采用70mm2电缆架空引至现场配电房内的电箱。第一路采用50mm2电缆线分别引至现场、学生公寓AB、食堂、学术交流中心B、钢筋制作区及生活区；第二路采用50mm2电缆线引至学术中心A两台升降机、水泥库、木工加工区、钢筋加工区域、搅拌机处各设置一个配电箱；第三路采用50mm2电缆线引至教学楼南边的塔吊、两台升降机.214钢筋加工区、食堂、办公室及生活区各设置一个配电箱，采用2.5平方电缆线引入.2。1.4配电箱实行专箱专用，电箱搭设双层防雨坠隔离棚棚的第一层高度为2.2m，两侧保留200mm的空间，阔宽为离电箱前门800。2。1。5在施工阶段,在施工现场四个拐角部位分别设置一个镝灯，仓库长向中间部位设置两个镝灯，其他流动作业作业区域采用流动式小型太阳灯辅助照明。2.1。6办公区域照明:办公区域照明电压为220v，用电设备、灯具主要是日光灯、计算机、空调。32用电负荷计算书3.2。1主要电施工机械功率表（见3。7主要用电施工机械功率表）负荷计算1施工用电机械设备额定用电量之和为:P1=184KW2现场生活、办公照明用电量（按动力用电量10%计算）P2=16410%=16.4KW3.现场镝灯照明用电量P3=14=4KW根据需要系数计算合计用电量：P=1。1（K1P1+ K2P2+ K3P3)=1.1（0。5184+0。816。4+14)=120。032KW630KW总用电量满足施工要求33电线电缆选择生活照明用电实际总电流I实=（P2+ P3）/U=(16.4+4）103/220=0.927102A35mm2电缆负载容量I负= U /R=220/0.08=2.75103AI实I负满足电缆负荷要求施工设备实际总电流：I实=PI/U=164103/380=432A50mm2铜芯橡套电缆负载容量：I负=U/R=380/0.04=9.5103AI实I负满足电缆负荷要求。34电缆敷设3。4.1从业主指定接线箱部位采用架空引至现场配电房,从现场配电房采用架空引至各分箱。3。5照明配电3。5.1施工现场配电4只夜间照明镝灯，采用钢管灯架架设,现场设置10只移动式大小太阳灯。现场厕所、库房等临时设施内设置一只100w电灯泡，现场办公室每间房间内设置两只40W日光灯。3.6照明说明安装照明灯具：第间宿舍内设两只36V灯泡，灯具最底高度不小于2。4m。操作程序送电程序：总配电箱 分配电箱 开关箱送电程序：总配电箱 分配电箱 总配电箱3。6.3线路整修应悬挂停电标志牌，严禁带电作业，停、送电必须由项目部电工专门负责。3。6。4根据施工现场临时用电安全技术规范（JGJ462005）规定，一般场所(灯具高度超过2。4m）宜选用额定电压220v照明，故办公区域采用220v照明，考虑到宿舍内防止外包工随意接电可能导致用电事故，选用36V照明，保障用电安全。3。7主要用电施工机械功率表 主要用电施工机械功率表计划投入的主要施工机械设备表序号设备名称型号及规 格数量制造厂家购置年份额定功率kw生产能力M3/H备注1筒式柴油打桩机D402台国产200775kw2锤击式沉桩机D322台国产200775kw3反铲挖掘机PCD200-52台国产20074潜水泵QY258台国产202142.2塔吊QTZ631台国产5物料提升机SSBD1007台国产20217116砼输送泵HBT602台国产20212457砼搅拌机JZC3504台国产20214108砂浆机UJZ2003台国产2021350。2m39电渣焊机JSD-6004台国产202144510电焊机BX3-30024台国产2021423。411对焊机UN1-802台国产202128012钢筋切断机GQ-402台国产20212313钢筋调直机GT6/122台国产2021212.614钢筋弯曲机GW4012台国产20212315锯板机AX-300-12台国产20212316打夯机HW-606台国产20216317振动器插入式12台国产2021121.118振动器平板式9台国产202191。119高压水泵扬程50m1台国产202120张拉千斤顶4台国产202121振动压路机YZ-152台国产202122发电机组(备用）100KW1台国产2021序号设备名称规格型号数量（台）容量(KW）1切断机QJ32-1232=62平刨22.22=4。43搅拌机350L25。5=114振动器41.14=4。45弯曲机WJ40232=66水泵41.54=67调直机GT10/4917.58滚轧铰丝机149圆盘锯434=123.8施工现场电气平面布置图见附图13。9施工现场电气系统图三、 安全电用技术措施3。1建立健全用电管理制度，各处设立专职的值班电工，配合安全员对临时用电进行管理。经常对现场的电气线路和设备进行安全检查，定期测试电气绝缘、接地接零电阻、漏电保护器等开关是否完好，并做好内业资料。32建立对总配电室、各路配电箱，供电线路及电气设备检查，维修，保养等安全管理制度，严禁电气设备带病运行.3。3每台电气设备必须执行三线配电、二级漏电保护装置。3。4每台电气设备应各自的开关箱,必须实行“一机、一闸、一漏、一箱“制度，严禁用同一只开关箱直接控制二台及二台以上的用电设设备（含插座）3。5电源进线电缆应遵循下进上出的原则，在箱内经固定后分别接配电箱的L、N、PE各端.视负载额定容量，正确选择熔体,使熔断器可靠的、有效的起到短路保护和断开点的作用。熔体应采用合格的铅合金熔丝。严禁用铁丝，铅丝等非专用熔丝替代，严禁用多股熔丝替代一根较大的熔丝。3。6电源接入配电箱后，必须先检测后使用：不接负荷，分别合闸，依次检测每一漏电断路器,试验按钮应迅速自动分闸,操作手柄回到:分“或”0位置为合格.配电箱周围应无杂物，有操作位置.3。7配电箱投入正常使用后,应由专业人员每月检测一次，并做书面记录。各级配电箱明确专人负责,作好检查维修和清洁工作,箱内应保持整洁,不准存放任何东西，箱周围应保持通道通畅。施工现场的固定露天电箱、分配电箱必须架空设置，其底边距地高度不小于0.6m。3.8所有配电箱必须符合南昌市有关规定,具有合格证、配好门锁，做好跨接，总配电箱、分配电箱下口应三面封闭，作好油漆，露天配电箱应搭设好双层防坠棚。3。9严格遵守送电、停电的操作程序，用电：总开关分路开关 -电源末端的漏电开关，停电反之操作。3。10使用各种规格的配电箱必须遵守：a、空气断路开关仅作总开关，转接用。b、50mA的漏电断路器只作转接用.c、30m的可作为负载前端用.3。11凡断路器合不上闸，自动跳闸，禁止强行合闸，应查出原因，排除故障后才能合闸送电.3。12选用配电箱应计算匹配、负载的额定电流应小于控制箱的额定电流，机械限位必须接入箱内标注“限位接线“处。4。13电缆必须选用五芯橡皮电缆，保护接零严禁通过任何开关和熔断器，与工作零线不可混用.重复接地必须加在PE线上。3。14现场总配、分配都应作好重复接地,应做好防雷接地。3.15所有电器设备的保护接零线以并联方式与零干线连接，零线的断面不应小于相线载流量的一半,零线上不准装设开关和熔断器，单相电器设备必须设置单独的保护零线,不得利用设备自身的工作零线兼做接零保护。3.16分配电箱与开关箱的距离不超过30m,开关箱与其控制与其控制的电气水平距离不超过5m.3.17所有的电焊机必须使用二次降压器，其一次侧电源应用橡套电缆线,长度不得超过5m。3。18移动式碘钨灯的金属灯架应有可靠的接地（接零）保护和漏电开关保护,灯具距地不低于2。5m .3。19施工现场的照明电压必须执行以下规定： 一般施工现场:220V工作手灯：36 V危险场所:36 V无触电保护的移动式照明：36 V如要使用36V电压，则用小型变压器将220 V降压至36 V使用。3.20手持电动工具必须选用二类工具,必须有额定电流不大于30mA动作时间不大于0.1S的漏电开关保护。3。21室内垂直干线采用护套电缆,其固定间距不得大于3m，不准直接绑扎在金属支架上。3。22职工宿舍、办公线路必须按规范要架设,严禁将插座与扳拨开关靠近装设，严禁在床沿装设床头灯和插座。3。23建立停电检修挂牌制度,安装、维修、拆除临时用电工程必须由电工完成.四、 电气防火技术措施4.1根据交配电“五防一通”要求，配电室配置黄砂桶及二只干粉灭火器。4。2各配电箱、开关板应采用阻燃及设强度绝缘材料，总配电箱，分配电箱按规定配置灭火器。4。3各类电线绝缘层、PVC管均使用耐燃材料。4.4各类电动机要按电机容量配置、布线及合理选用熔断吕、熔体及漏电开关。4。5应用电焊设备，必须实行动火审批手续，做好专人看护及隔离工作.4.6对重点防火区域、易燃易焊、危险品仓库采取相应的电气防燃、防爆措施，并配备想应的灭火器材。4.7对办公室、宿舍、料具房；a选择的电线与电气设备的容量相匹配。b。禁止乱接、接拉电线及插座。c。禁止使用碘钨灯及电炉等大功率用具,并配备好灭火器。4.8发生电气火灾应立即接断上级电源开关,采用黄砂或干粉灭火器灭火，严禁用水灭火。五、 附图5。1施工现场临时用电电气平面布置图5。2施工现场临时用电系统图5.1施工现场临时用电电气平面布置图钢筋棚 木工棚 临 时场大门 工配电间 棚 搅拌机 仓 提升机 库 提升机 等 瓦 砖场 搅拌机 砖场 提升机 提升机 图例： 场外电路： 场内电路:5.2施工现场临时用电系400KVA箱型变压器总配电室配电箱教学楼学术交流中心A学术交流中心B食堂学生公寓AB卷扬机生活区钢筋棚塔吊卷扬机升降机升降机调直机食堂宿舍办公室宿舍截断机对焊机直会议室厨浴5。3、绘制临时供电施工图 、临时供电系统图：六、安全用电技术措施 安全用电技术措施包括两个方向的内容：一是安全用电在技术上所采取的措施;二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容： 1、安全用电技术措施 （1)、保护接地 是指将电气设备不带电的金属外壳与接地极之间做可靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中,这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。 （2）、保护接零 在电源中性点直接接地的低压电力系统中，将用电设备的金属外壳与供电系统中的零线或专用零线直接做电气连接，称为保护接零。它的作用是当电气设备的金属外壳带电时，短路电流经零线而成闭合电路,使其变成单相短路故障，因零线的阻抗很小，所以短路电流很大,一般大于额定电流的几倍甚至几十倍，这样大的单相短路将使保护装置迅速而准确的动作，切断事故电源，保证人身安全。其供电系统为接零保护系统，即TN系统,TN系统包括TNC、TNCS、TNS三种类型.本工程采用TN-S系统。 TNS供电系统。它是把工作零线N和专用保护线PE在供电电源处严格分开的供电系统，也称三相五线制。它的优点是专用保护线上无电流，此线专门承接故障电流，确保其保护装置动作。应该特别指出，PE线不许断线。在供电末端应将PE线做重复接地。 施工时应注意：除了总箱处外，其它各处均不得把N线和PE线连接，PE线上不得安装开关和熔断器，也不得把大地兼做PE线且PE线不得通过工作电流。PE线也不得进入漏电保护器且必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出，因为线路末端的漏电保护器动作,会使前级漏电保护器动作。 必须注意：当施工现场与外电线路共用同一供电系统时,电气设备的接地、接零保护应与原系统保持一致.不允得对一部分设备采取保护接地，对另一部分采取保护接零。因为在同一系统中，如果有的设备采取接地,有的设备采取接零，则当采取接地的设备发生碰壳时，零线电位将升高，而使所有接零的设备外壳都带上危险的电压。 （3)、设置漏电保护器 1）施工现场的总配电箱至开关箱应至少设置两级漏电保护器，而且两级漏电保 护器的额定漏电动作电流和额定漏电动作时间应作合理配合，使之具有分级保护的功能. 2)开关箱中必须设置漏电保护器,施工现场所有用电设备，除作保护接零外,必须在设备负荷线的首端处安装漏电保护器. 3）漏电保护器应装设在配电箱电源隔离开关的负荷侧和开关箱电源隔离开关的负荷侧，不得用于启动电器设备的操作. 4）漏电保护器的选择应符合先行国家标准剩余电流动作保护器的一般要求GB 6829和漏电保护器安全和运行的要求GB 13955的规定，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0。1s。使用潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。其额定漏电动作电流应不大于15mA，额定漏电动作时间应小于0。1s 5）总配箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0。1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。 6）总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。 7）配电箱、开关箱中的漏电保护器宜选用无辅助电源型（电磁式）产品,或选用辅助电源故障时能自动断开的辅助电源型（电子式）产品。当选用辅助电源故障时不能自动断开的辅助电源型(电子式)产品时，应同时设置缺相保护。 （4）、安全电压 安全电压指不戴任何防护设备，接触时对人体各部位不造成任何损害的电压。我国国家标准GB3805-83安全电压中规定,安全电压值的等级有42、36、24、12、6V五种。同时还规定：当电气设备采用了超过24V时，必须采取防直接接触带电体的保护措施。 对下列特殊场所应使用安全电压照明器. 1）隧道、人防工程、有高温、导电灰尘或灯具离地面高度低于2。5m等场所的照明，电源电压应不大于36V。 2）在潮湿和易触及带电体场所的照明电源电压不得大于24V。 3)在特别潮湿的场所，导电良好的地面、锅炉或金属容器内工作的照明电源电压不得大于12V. (5)、电气设备的设置应符合下列要求 1）配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。配电系统应采用三相负荷平衡。220V或380V单相用电设备接入220/380V三相四线系统;当单相照明线路电流大于30A时,应采用220/380V三相四线制供电。 2）动力配电箱与照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明线路应分路设置，照明线路接线宜接在动力开关的上侧。 3）总配电箱应设置在靠近电源区域，分配电箱应设置在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不应超过3m。 4）每台用电设备必须有各自专用的开关箱，禁止用同一个开关箱直接控制二台及二台以上用电设备（含插座）。 5）配电箱、开关箱应装设在干燥、通风及常温场所.不得装设在有严重损伤作用的瓦斯、烟气、潮气及其它有害介质中。亦不得装设在易受外来固体物撞击、强烈振动、液体侵溅及热源烘烤的场所.否则,应予清除或做防护处理.配电箱、开关箱周围应有足够两人同时工作的空间和通道,其周围不得堆放任何有碍操作、维修的物品,不得有灌木杂草。 6)配电箱、开关箱安装要端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1。41。6m。移动式分配电箱、开关箱应设在坚固、稳定的支架上。其中心点与地面的垂直距离应为0。81.6m。配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作,钢板的厚度应为1。22。0mm，其中开关箱箱体港版厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1。5mm，箱体表面应做防腐处理. 7）配电箱、开关箱中导线的进线口和出线口应设在箱体下底面，严禁设在箱体的上顶面、侧面、后面或箱门处。 （6)、电气设备的安装 1）配电箱、开关箱内的电器（含插座）应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱、开关箱箱体内. 金属板与配电箱体应作电气连接。 2）配电箱、开关箱内的各种电器（含插座)应按其规定位置紧固在电器安装板上，不得歪斜和松动。并且电器设备之间、设备与板四周的距离应符合有关工艺标准的要求。 3）配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。 进出线中的N线必须通过N线端子板连接;PE线必须通过PE线端子板连接. 4）配电箱、开关箱内的连接线应采用铜芯绝缘导线,导线绝缘的颜色标志应按相线L1(A)、L2(B)、L3（C）相序的绝缘颜色依次为黄、绿、红色;N线的绝缘颜色为淡蓝色;PE线的绝缘颜色为绿/黄双色;排列整齐，任何情况下上述颜色标记严紧混用和相互代用。导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。 5）配电箱、开关箱的金属箱体、金属电器安装板以及电器的正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采用编织软铜线做电气连接。 6）配电箱后面的排线需排列整齐,绑扎成束，并用卡钉固定在盘板上，盘后引出及引入的导线应留出适当余度，以便检修。 7）导线剥削处不应伤线芯过长,导线压头应牢固可靠，多股导线不应盘卷压接,应加装压线端子(有压线孔者除外）。如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。 8）配电箱、开关箱的进、出线口应配置固定线卡,进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱、出线应采用橡皮护套绝缘电缆，不得有接头。 9)配电箱、开关箱外形结构应能防雨、防尘。 （7）、外电线路及电气设备防护 1）在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施,或堆放构件、架具、材料及其他杂物。 2)在建工程（含脚手架）的周边与外电架空线路的边线之间必须保持安全操作距离。当外电线路的电压为1kV以下时，其最小安全操作距离为4m；当外电架空线路的电压为110kV时，其最小安全操作距离为6m;当外电架空线路的电压为35110kV，其最小安全操作距离为8m；当外电架空线路的电压为220kV，其最小安全操作距离为10m；当外电架空线路的电压为300500kV,其最小安全操作距离为15m.上下脚手架的斜道严禁搭设在有外电线路的一侧. 3）施工现场的机动车道与外电架空线路交叉时,架空线路的最低点与路面的最小垂直距离应符合以下要求：外电线路电压为1kV以下时，最小垂直距离为6m；外电线路电压为135kV时，最小垂直距离为7m。 4）起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附件吊装时，起重机的任何部位或被吊物的边缘在最大偏斜时与架空线路边线的最小安全距离应符合以下要求:外电线路电压为1kV以下时，最小水平与垂直距离为1.5m；外电线路电压为10kV以下时,最小垂直距离为3m，水平距离为2m；外电线路电压为35kV以下时，最小垂直距离为4m，水平距离为3.5m；外电线路电压为110kV以下时,最小垂直距离为5m，水平距离为4m;外电线路电压为220kV以下时,最小水平与垂直距离为6m；外电线路电压为330kV以下时，最小水平与垂直距离为7m；外电线路电压为500kV以下时，最小水平与垂直距离为8.5m； 5）施工现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的距离不得小于0。5m. 6）对于达不到最小安全距离时，施工现场必须采取保护措施，可以增设屏障、遮栏、围栏或保护网,并要悬挂醒目的警告标志牌。在架设防护设施时，必须经有关部门批准，采用线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员或专职安全人员负责监护。 7)防护设施与外电线路之间的安全距离应符合下列要求：外电线路电压为10kV以下时,安全距离为1。7m；外电线路电压为35kV以下时，安全距离为2m;外电线路电压为110kV以下时，安全距离为2.5m;外电线路电压为220kV以下时,安全距离为4m;外电线路电压为330kV以下时，安全距离为5m；外电线路电压为500kV以下时,安全距离为6m. 8）对于既不能达到最小安全距离，又无法搭设防护措施的施工现场，必须与有关部门协商，采取停电、迁移外电线或改变工程位置等措施，否则不得施工。 9）电气设备现场周围不得存放易燃易爆物、污源和腐蚀介质，否则应予清除或做防护处置,其防护等级必须与环境条件相适应。 10)电气设备设置场所应能避免物体打击和机械损伤，否则应做防护处置。 (8)、电工及用电人员必须符合以下要求： 1)电工必须经过按国家现行标准考核合格后,持证上岗工作；其他用电人员必须通过相关安全教育培训和技术交底,考核合格后方可上岗工作。 2）安装、巡检、维修或拆除临时用电设备和线路，必须由电工完成，并应有人监护。电工等级应同工程的难易程度和技术复杂性相适应。 3）各类用电人员应掌握安全用电基本知识和所用设备的性能，并应符合下列规定： 使用电气设备前必须按规定穿戴和配备好相应的劳动防护用品，并应检查电气装置和保护设施，严紧设备带“缺陷运转; 保管和维护所用设备，发现问题及时报告解决； 暂时停用设备的开关箱必须分断电源隔离开关，并应关门上锁； 移动电气设备时，必须经电工切断电源并做妥善处理后进行。 （9）、电气设备的使用与维护 1)配电箱、开关箱应有名称、用途、分路标记及系统接线图。 2）配电箱、开关箱箱门应配锁,并应由专业负责. 3）配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。检查、维修时必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、维修工作记录。 4）对配电箱、开关箱进行定期维修、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸、有人工作”停电标志牌，严禁带电作业。 5)配电箱、开关箱必须按照下列顺序操作： 送电操作顺序为：总配电箱分配电箱开关箱； 停电操作顺序为：开关箱分配电箱总配电箱. 但出现电气故障的紧急情况可除外。 6）施工现场停止作业1小时以上时,应将动力开关箱断电上锁。 7）配电箱、开关箱内不得放置任何杂物,并应保持清洁. 8）配电箱、开关箱内不得随意挂接其他用电设备。 9)配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体更换时，严禁用不符合原规格的熔体代替。漏电保护器每天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁继续使用。 10）配电箱、开关箱得进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。 (10）、施工现场的配电线路 1）架空线必须采用绝缘导线. 2）架空线必须架设在专用电杆上，严禁架设在树木、脚手架及其他设施上. 3）架空线导线截面得选择应符合下列要求： 导线中得计算负荷电流不大于其长期连续负荷允许载流量。 线路末端电压偏移不大于5。 三相四线制线路的N线和PE线截面不小于相线截面的50，单相线路的零线截面与相线截面相同。 按机械强度要求，绝缘铜线截面不小于10mm2,绝缘铝线截面不小于16mm2。 在跨越铁路、公路、河流、电力线路档距内，绝缘铜线截面不小于16 mm2，绝缘铝线截面不小于25mm2。 4)架空线在一个档距内，每层导线的接头数不得超过该层导线数的50,且一条导线只允许有一个接头.在跨越铁路、公路、河流、电力线路档距内，架空线不得有接头 5）架空线路相序排列应符合下列规定： 动力、照明线在同一横担上架设时，导线相序排列是：面向负荷从左侧起依次为L1、N、L2、L3、PE； 动力、照明线在二层横担上分别架设时，导线相序排列时：上层横担面向负荷从左侧起依次为L1、L2、L3；下层横担面向负荷从左侧起依次为L1、（L2、L3）、N、PE 6）架空线路的档距不得大于35m。 7）架空线路的线间距不得小于0.3m，靠近电杆的两导线的间距不得小
