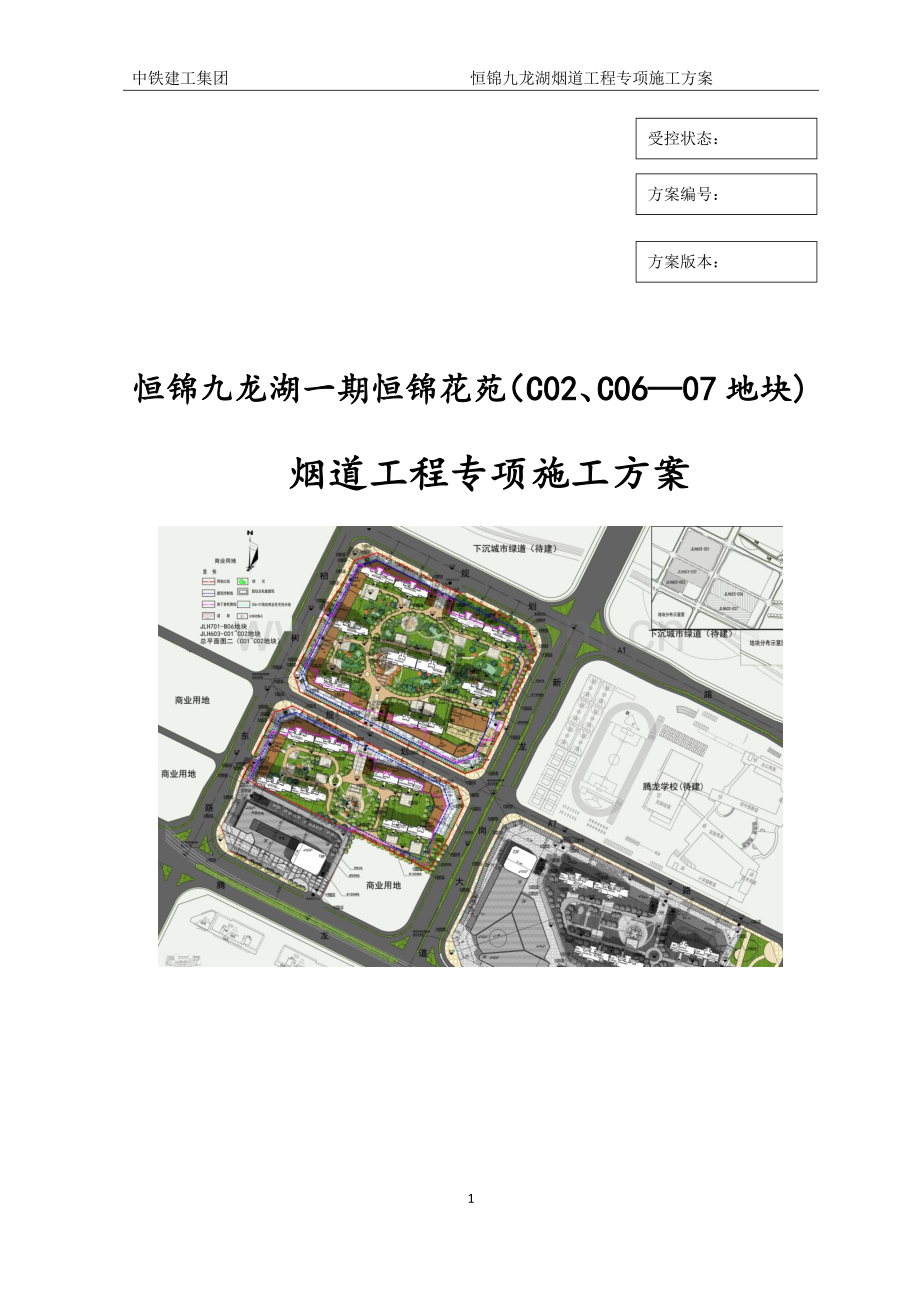

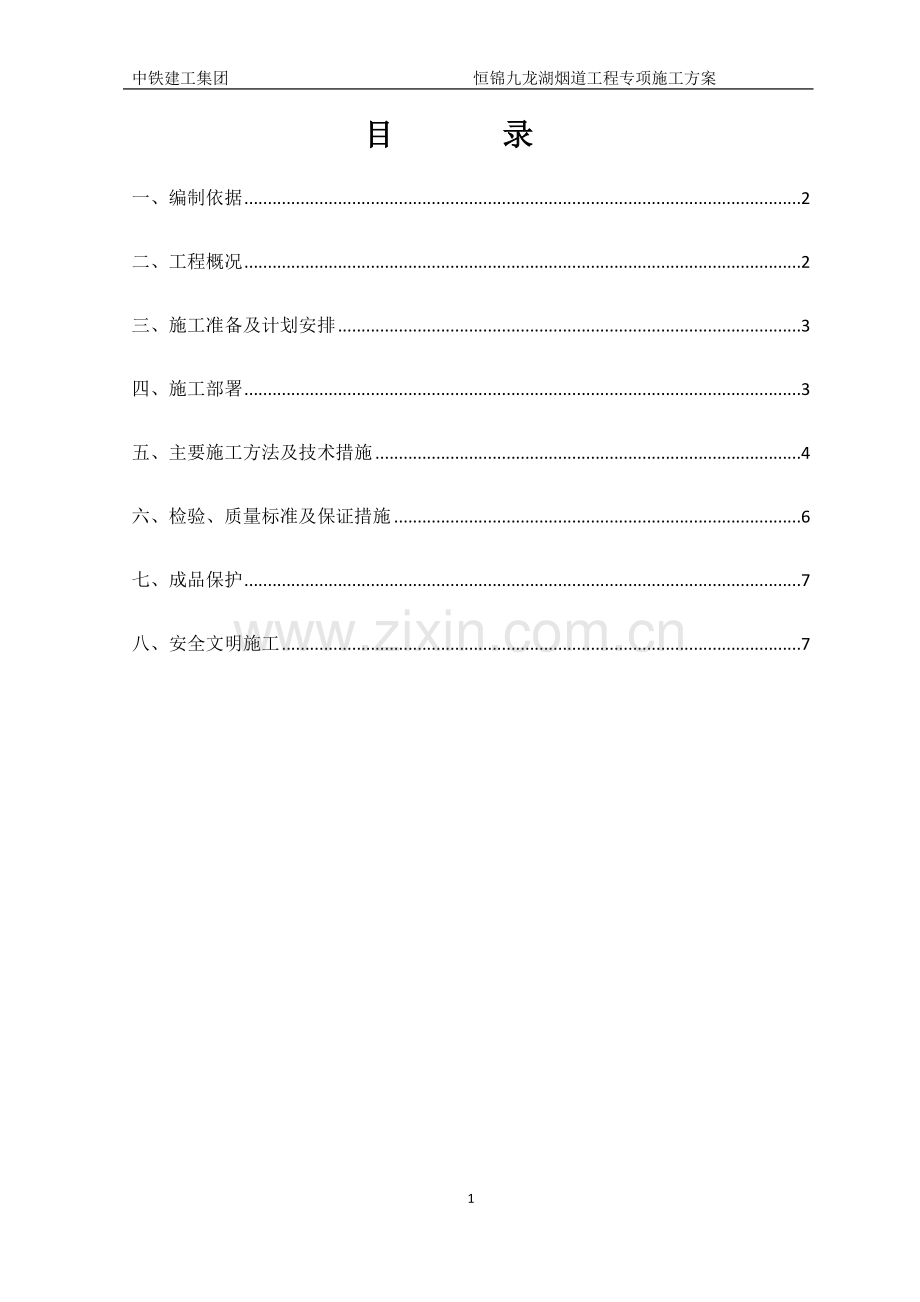

中铁建工集团 恒锦九龙湖烟道工程专项施工方案 方案编号：受控状态：方案版本：恒锦九龙湖一期恒锦花苑（C02、C0607地块)烟道工程专项施工方案 编制单位: 中铁建工集团 编 制 人: 审 核 人： 审 批 人： 编制日期： 2 目 录一、编制依据2二、工程概况2三、施工准备及计划安排3四、施工部署3五、主要施工方法及技术措施4六、检验、质量标准及保证措施6七、成品保护7八、安全文明施工718烟道工程专项施工方案一、编制依据本方案根据工程设计、国家有关规范和行业标准进行编制,主要如下： 1、本工程施工图纸 2、本工程施工组织设计 3、建筑工业行业标准JG/T194-2006 4、整体式住宅厨卫排气道赣12ZJ909二、工程概况2。1 工程基本情况 1、C02地块工程概况:1#楼：建筑总高度96.75m，单栋建筑占地1717。3，建筑总面积26451.52，地上32层，地下一层.2楼：建筑总高度49。95m, 单栋建筑占地1128.54，建筑总面积10045。98,地上16层,地下一层。3楼：建筑总高度50.55m, 单栋建筑占地1237。54，建筑总面积10047.50，地上16层，地下一层。4#楼：建筑总高度73.40m， 单栋建筑占地1280。6，建筑总面积19611.49,地上24层，地下一层.2、C06地块工程概况:1#楼：建筑总高度96。5m,单栋建筑占地2051，建筑总面积26741。35,地上32层，地下一层。2楼：建筑总高度99.90m, 单栋建筑占地887，建筑总面积26371.68，地上33层，地下一层3楼：建筑总高度91。50m, 单栋建筑占地1495.47，建筑总面积18212.83，地上30层,地下一层。根据赣12ZJ909中所示，厨房排气道选用PC18/24/33共三中型号的烟道，其截面尺寸分别为400mm400mm，450mm450mm，520mm520mm，壁厚均为25mm.一栋楼首层至屋顶应设置相同型号的烟道,烟道标准长度为2800mm-3000mm，施工长度为2700mm2900mm。2。2 设计基本要求 本工程属于一般的民用住宅工程验收标准应符合要求。2。3 材料要求 整体式住宅厨卫排气道制品的主要材料由泡沫混凝土、增强纤维材料及钢丝网组成，其耐火极限不小于1h.三、施工准备及计划安排烟道成品由专业生产单位生产并供货至施工现场,产品质量严格按照JG/T1942006行业标准的有关要求执行。在进场时，由项目部通知监理单位一同对烟道的外观质量、规格尺寸、垂直承载力及抗冲击柔性进行检查，对不符合设计要求的材料进行退场处理。烟道安装应在主体结构施工完成后抹灰施工前穿插完成。施工进度按进度计划执行。 3。1 施工机具 小推车、铁锹、靠尺、线坠、钢卷尺、笤帚、电钻机、冲机钻、木抹子、铁抹子。 3。2 人员配备 现场根据施工进度调整施工人员数量,操作工人均为熟练工人，经“三级”安全教育合格方可上岗.3。3 技术准备 在整个烟道安装工程施工前，组织相关的技术人员学习烟道安装工程施工工艺、施工重点、难点以及施工质量等有关的技术。以保证在施工前相关人员对新技术的施工要点熟悉,了解其施工中的控制点。对安装工人全覆盖进行技术交底.确保安装正确,质量符合要求四、施工部署4.1施工进度计划 各栋楼烟道安装计划陆续在2021年8月1日开始施工. 4.2劳动力计划 计划主楼每栋使用烟道安装工人各8人，杂工2人,根据工程进度进行人员增减。 4.3安装顺序 安装施工顺序应逐层由下往上安装。五、主要施工方法及技术措施5。1、施工顺序烟道位置校正首装层砂浆找平烟道安装烟道校正填实孔隙风帽、止逆阀安装5.2、工艺流程5。2。1 烟道位置校正 安装前从顶层烟道孔吊垂线校正预留孔洞上、中、下是否垂直对中，洞口大小留设是否满足设计要求，若预留洞口有所偏移，应将洞口剔凿至满足烟道安装需要为止。烟道洞口位置，用电钻机在每结构层楼面处钻2个孔径为12mm，深度为50mm的孔洞，具体位置和做法见下图。烟道在各楼层安装详图5。2.2 首装层砂浆找平 首装层安装时，先用1：2的水泥砂浆找平,待砂浆达到一定强度时,再进行烟道的安装。5。2.3 烟道安装 烟道安装排气道选用防火板材质（每件烟道的高度比层高小6mm)，搬运就位后，进行校正、吊垂直,定位在正确位置。烟道应逐层由下向上安装，上下相邻接头处缝隙用素水泥浆加5108胶粘剂；每层做承托,采用2根三级12钢筋作支撑，具体做法如上图.排气道安装过程中,管口应采取遮盖措施，防止杂物掉入管内,进风口的方向和高度一定要符合设计要求。5。2.4 风帽、止逆阀安装 烟道顶部安装的无动力排气风帽及每户烟道安装的防火止逆阀的具体做法如下图所示。5。2.5 填实孔隙 排气道安装就位后，施工单位应在排气道与楼板预留孔洞之间的缝隙处支撑楼板底模，用C20细石混凝土分两次密封填实。六、检验、质量标准及保证措施6.1 检验批划分:出厂制品以相同原材料、相同工艺成型的排气道为一个批次，每个批次内每5000件为一检验批，每个检验批随机抽查3处。当总数不足一批次的，按一批次抽检。6.2 检验内容和质量要求6。2。1 外观质量 (1）、排气道制品的内外表面应平整、无麻面、蜂窝和孔洞； (2）、排气道制品不允许有裂纹，内壁交接处宜制成圆角或倒角; （3）、排气道断面应平整无飞边，且与管体外壁面相垂直； （4）、有些列情况的排气道应允许修补: 、每侧壁面的麻面、蜂窝不应超过两处，每处面积不应超过0。01； 、端面碰损，外壁纵深度不应超过50mm，宽度不应超过100mm；6.2.2 尺寸及形位允许偏差 尺寸及形位允许偏差 单位：mm长度L横截面外廊公差端面对角线差值垂直度平整度AB71：40070，9+2，4+2，-3注垂直度系指管体外壁面相对于管体端面而言。6.2.3 垂直承载力 排气道制品垂直承载力不应小于90KN。6。2。4 抗柔性冲击 使用10kg沙袋，由1m高处自由落下，同一位置冲击5次的情况下，排气道制品不开裂。6.2.5 耐火极限 排气道的耐火极限不应低于1。0h（按GB17428-2021的规定执行）.6.3 质量保证应注意事项 （1)、 产品进场应对其规格、数量、合格证和出厂报告进行检查; （2）、 运输排气道管体制品时,应使其固定,防止碰撞。装卸时严禁抛掷； （3）、 排气道制品的堆放场地必须坚实平整，平放堆垛高度不得超过1.8m; （4）、 排气管道安装应严格按设计要求,其配件应由生产厂家配套供应，安装前应进行技术交底,并做好交底记录。 （5）、 烟道粉刷前在外壁满挂网，与墙体连接处搭接宽度每边不应小于200mm，防止出现裂缝。烟道安装时必须固定牢固。 （6）、 因烟道出屋面高度大于女儿墙高度，所以出屋面烟道应有避雷措施.七、成品保护 1、严禁吊装时撞击烟道且锤击烟道。2、安装好后立即做好保护措施，防止烟道被损坏。八、安全文明施工1、每个操作工人严格执行安全施工操作规程,新工人进入现场前要做好现场三级安全教育，必须戴安全帽。2、施工时做好洞口下方的安全措施,并防止安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班.3、严格按要求做到“工完场清”。4、烟道应整齐堆放在对施工面影响小、易运输的位置，并做好标识牌.国投晋城热电厂一期2300MW烟气脱硝工程过渡烟道施工方案北京国电龙源环保工程二一二年二月四日目 录1.工程概况32.编制依据33.烟道拆除和安装34.主要施工方法及措施45.质量控制66.施工组织67。施工进度计划88。质量保证体系89.安全保证体系1010。成品及半成品保护措施。1211脚手架搭拆措施1212。安全文明施工措施13过渡烟道施工方案1 工程概况本工程为国投晋城热电晋城热电厂一期2300MW烟气脱硝改造工程，由北京国电龙源环保工程设计、并改造安装。烟气脱硝系统设计1、#2机组各一套,每套2组。主要包括SCR入口烟道、SCR出口烟道、空预器入口烟道、旁路烟道。烟气主流程为：锅炉省煤器出口引出的烟气大颗粒滤网除灰整流格栅 SCR反应器催化剂装置脱硝SCR出口烟道空预器入口烟道经空预器后进入除尘系统。本工程是在现场锅炉机组已经运行,原主体框架建设完备的情况下进行，对过渡烟道的拆除和安装带来一定的困难，需要增加平台铺设、使用大型吊装机械、设备机具。本施工方案适用于自省煤器出口至空预器进口烟道的拆除和停炉后SCR入口烟道、SCR出口烟道、旁路烟道的安装。2 编制依据2。1电力建设施工质量验收及评价规程 第2部分：锅炉机组 DL/T5210.2-20212.2工程建设标准强制性条文(电力工程部分）（第一篇）火力发电工程2.3电力建设安全健康与环境管理工作规定 200201-21发布2。4电力建设施工及验收技术规范（火力发电厂焊接篇）DL/T86920042.5电力建设安全工作规程（火力发电厂部分）DL/5009.20022.6建设工程质量管理条例国务院279号令2。7国投晋城热电厂一期2300MW烟气脱硝改造工程施工图纸2。8国投晋城热电厂一期2300MW烟气脱硝工程施工组织总设计3 烟道拆除和安装3。1烟道拆除3。1。1原烟道需要拆除部分自省煤器出口以后至预热器进口非金属膨胀节以前部分，包括挡板门、非金属膨胀节各一件；3.1。2原烟道预热器进口24。9m处挡板门拆除后，安装在脱硝烟道反应器出口28。2m位置(14件),预热器进口非金属膨胀节拆除更换新进非金属膨胀节；3。1.3膨胀节、挡板门的拆除和安装,由厂家现场指导进行作业。3。2烟道安装3。2.1原烟道拆除后，需在锅炉侧原钢结构加固完成后进行；3。2.1脱硝烟道安装主要包括入口烟道#1#6件、旁路烟道#1719件、出口烟道10件。3。2。3脱硝烟道按照不同顺序分整体安装和分段进行安装。4主要施工方法及措施4.1施工前准备 4.1.1烟道施工图纸已到位，并已会审;4.1.2作业人员应严格按施工图纸、有关规程、规范和作业指导书的要求进行施工，在施工过程中对有疑问或不清楚的地方要及时询问主管技术人员，不得盲目施工;4。1.3烟道所需材料已到场报验确认，施工机具、人员已到位；4。1.4施工现场清洁无杂物，并已做好有关交付安装中间验收交接；4.1.5构件或设备安装已做好安装基准线与基准标高;4.2 施工顺序搭建平台拆除部分原钢结构及灰管安装卷扬机烟道分片、分段拆除、吊装、转运烟道整体、分段组合安装就位自检、报请验收。4.3施工方案及措施4。3.1原烟道拆除（1)#1机组a在标高18。2米层K4-K5轴内，从B1（B5）轴至B3轴间采用H300200812的H型钢和16的钢板敷设（长24米*宽3.625米）的临时组装平台（每台机组烟道拆除共需敷设组装平台2座)，配合使用4台8t的重物移运器、安装2台5t的卷扬机（2套滑轮组）；b拆除B2、B4轴面，标高18。2米至24.2米间垂撑及其附属平台及B1轴内侧K4K5轴间一根南北走向灰管(管道标高约为21米、管径为89)；c首先在空预器内部烟气入口侧满铺压型钢板，防止杂物掉入空预器蓄热包内造成堵塞；d.拆除顺序，首先拆除空预器入口位置膨胀节，然后按照分段拆除原则自下而上拆除,每段拆除长度约15002000mm，重约57吨，拆除后预放在标高18。2米层K4K5轴内平台上，采用重物移位器移至T1（T7）轴处，然后采用吊车吊至0米位置；e.挡板门拆除,自下而上拆除到挡板门位置时，首先对挡板门进行加固,以防变形，然后分段或整体水平移位至T1（T7)轴处，然后采用吊车吊至0米位置；f.拆除至烟道吊杆吊耳处时,首先在烟道两侧采用10T吊链临时固定，然后拆除烟道和吊耳,直至拆除到省煤器出口膨胀节处。(2) #2机组a拆除前防护同#1机组,即首先在空预器内部烟气侧满铺压型板，防止杂物掉入空预器蓄热包内造成堵塞；b。拆除顺序,首先拆除省煤器出口弯头烟道，然后按照分段拆除原则自上而下拆除,每段拆除长度约15002000mm，重约46吨；c.拆除前首先将原烟道滑动支撑四个支点全部满焊，在38m挂二个5吨倒链,固定出口弯头烟道,然后拆除吊杆装置及原38m平台斜拉撑；d。由省煤器出口分段拆除后，由塔吊吊到零米位置；e。当拆除到滑动支撑位置时，首先在连接空预器的烟道法兰上焊接4个吊点，由4台5吨倒链临时吊挂在上层钢架上，防止烟道对空预器产生重压;f非金属膨胀节、挡板门拆除同1机组拆除。注:拆除前对原烟道所有测点作好记录,拆除后妥善保存，待烟道安装完成后按照记录把测点安装在新的烟道上.4.3.2烟道安装4.3.2。1 #1机组安装烟道各组件的重量及组合方式如下：出口烟道：件10#17735。01kg （分段) 件14-挡板门(分段) 旁路烟道:件17-6180。71kg（整体）件19-11549.38kg(整体）件18挡板门（整体）入口原烟道： 件2#15100。55kg（分段）件35772.36kg（整体)件4#挡板门（分段）件54142kg（整体）件6#-非金属膨胀节（整体)4.3。2.2 #2机组安装烟道各组件的重量及组合方式如下：出口烟道：件10-17735.01kg (分段) 件14#挡板门（分段) 旁路烟道:件176180.71kg（整体）件19#11549。38kg（整体）件18#-挡板门(整体)入口原烟道： 件2#-15100.55kg（分段）件3-5772.36kg（整体）件4-挡板门（分段)件5-4142kg(整体）件6#非金属膨胀节（整体)件7-8750kg(分段)件8#17702kg (分段）件911446kg（分段）4。3.2。3 1机组烟道安装，首先由80吨汽车吊把6件吊装至18。2平台，然后利用重物移位器托运至垂直方向位置，再利用卷扬机吊装至安装位置固定，按照以上顺序依次把#5、#4、#3、#2、10件固定后,自上至下调整焊接，然后安装17、18、19件，最后安装#1件，分段由吊车直接吊装至28.2m安装平台,最后托运到位；4。3.2。4 #2机组烟道安装，首先由现场把#10件吊装至18.2平台，然后利用重物移位器托运至垂直方向位置，调整固定后，安装#19、18，、#17，以上安装完成后，利用16吨平臂吊把#2件吊装至18.2m平台，然后利用重物移位器托运到位和#17件对接，调整固定后依次吊装39件,#1件和#14挡板门按照1机组方式安装。5质量控制5.1原材料检验：5。1.1钢材的品种、规格、性能等应符合现行国家产品标准和设计要求，检查质量合格证明文件、材料标记等；51.2焊接材料的品种、规格、性能等应符合现行国家产品标准和设计要求，检查焊材质量证明书及有关标识;5.2 焊接控制5.2.1焊条、焊丝、焊剂的选用应符合图纸设计要求，在使用前按产品说明进行烘干和存放。对于Q345-B材质的材料选用E5003系列焊条，Q345B与20钢材质的材料焊接时选用E4303系列焊条。5。2。2焊工必须经考试合格并取得证书,持证焊工必须在其考试合格项目及其认可范围内施工焊接。5.2。3焊缝按设计要求进行焊后检查且应符合电力建设施工及验收技术规范（火力发电厂焊接篇）DL/T5007-92。5。2.4所有焊口应平整光滑、严密不漏、焊缝外观无明显的缺陷，焊渣和飞溅物清除干净。6施工组织6.1项目部组织机构项目部主要管理人员组织一览表职务姓名性别职称备注项目经理贾少喜男工程师项目技术经理白 磊男工程师项目施工经理徐贵强男工程师项目安全员刘永臣男助理工程师项目质量员李增群男助理工程师项目材料员苏士杰男助理工程师项目资料员王林虎男助理工程师6。2劳动力组织根据本工程拆除特点及现场实际情况，劳力总体配置如下:劳动力计划工种2021年3月2021年4月备注钳工1010电焊工1212管道工44电工22仪表工22起重工33辅助工1212合计45456。3施工机械配置计划序号名称规格型号单位数量备注116T平臂吊C7022台12汽车吊25T台13汽车吊50T台14汽车吊120T台15拖车20T台26直流焊机ZX7-500台87交流焊机BX-500台88焊条烘干箱ZYHC-30台195T卷扬机DTS5/2台210重物移位器8T台411水准仪NA20台112经纬仪EG52TDJ2E台27施工进度计划作业计划：预计施工时间：2021年03月16日预计完工时间：2012年04月13日具体实施时间根据业主停炉时间确定。烟道施工计划序号施工内容日历天备注1机组1平台铺设22原烟道、挡板门、补偿器拆除43锅炉侧原钢架拆除和安装746#2件安装65#1719件安装36#1件安装2710件、#21件（非金属膨胀节)安装3814件(挡板门）安装2合计292机组1平台铺设22原烟道、挡板门补偿器拆除43锅炉侧原钢架拆除和安装74#2件安装2517#19件安装36#3#6件安装471件安装2810、#21（非金属膨胀节）安装39#14(挡板门)安装2合计298质量保证体系8。1项目质量管理网络项目经理：贾少喜质量员：李增群技术经理：白 磊烟道焊接设备安装起重机械8。2 质量控制措施8.2。1管撑连接焊缝长度不得小于设计焊缝长度；8。2。2不得在构件上随意焊接支架，切割必要支架时，严禁伤及母材，如出现，补焊磨平；8。2。3型材、管材切割端面平整，毛刺用磨光机磨平,切割断面必须无裂缝、夹层和大于1mm的缺棱。采用半自动氧气切割机、等离子切割机切割。8。3质量验收和遵循规范标准 8。3.1安装质量标准8。3。1.1烟道的对接烟道组件对口，要求横平竖直，对口间隙均匀。烟道与其他设备连接时严禁强力对接，以避免烟道应力过大,不能保证伸缩节的膨胀间隙，影响设备的正常运行。在安装过程中，经过冷拉的伸缩节的临时加固不能拆除，只有在整条烟道全部安装完毕后，且吊杆经调整后,再将临时加固割除，割除时严禁割伤设备.烟道安装标准如下：组件长度偏差 2长度，且10组件弯曲度 2长度，且10 对口间隙均匀,端部切割表面修理平整,对口处不应有氧化铁对口错位 1烟道壁厚度5时 应开坡口对口间隙 13安装标高偏差 20烟道安装纵横位置偏差 308.3。1.2补偿器组合及安装在地面按图纸尺寸冷拉或冷压并进行加固后带到组件的一端,同组件一起就位,防止单吊变形.组合时要注意补偿器的安装方向,补偿器安装方向要与介质流向一致，方向正确，有足够的膨胀余量,且密封要好。8.3.1。3法兰面连接时的要求法兰垂直度要求：3（边框尺寸15001500)5（边框尺寸25002500）7(边框尺寸25002500）法兰之间应有密封衬垫(焊接法兰除外)，且不能伸入烟道内,衬垫两面涂抹密封材料。法兰面要保证平整，加垫正确，螺栓受力均匀，丝扣露出长度一致。8.3.1。4支吊架的安装支架安装要横平竖直，接触面要平整紧贴，滑动支架的滑动板要干净无毛刺；吊架安装在锅炉侧钢架加固完成后进行，根据现场实际位置和尺寸调整吊架安装尺寸和垂直度；8.3.1。5人孔门、涡流混合器、导流板等其他附件的安装在烟道整体焊接完毕后进行。8。3。2 焊接要求烟道焊接优先选择气体保护焊，其次选用电弧焊；对于焊材的保管及焊前预处理应满足有关规范或标准的要求。焊接应遵循以下要求：8。3.2。1钢板的厚度小，焊接电流应采用小电流，确保避免产生扭曲和翘曲；8.3。2。2为减少焊接变形,焊接顺序宜采用从中间向两边施焊，焊接宜选用分段退焊法；8.3.2。3烟道壁板的焊缝尽可能在加强筋的下方；8。3.2.4净烟道内壁焊口应平整光滑，严密不漏，焊渣与药皮应清除干净,焊缝外观无明显的缺陷,对于焊缝应按设计要求进行焊后检查并修磨平整；8.3。2。5全部安装完毕后,清理烟道内部，保证内部清洁无杂物。9 安全保证体系9。1项目安全管理体系项 目 经 理项目施工经理项目安全员 电气安全员设备拆除安装安全员热控安全员钢架拆除安装安全员烟道拆除安装安全员9.2安全保证措施9。2.1安全监督体系项目部实行项目经理部安全负责人施工班组三级安全管理体系。各级第一负责人为安全负责人，由其挂帅成立三级安全领导小组。制定详细的安全细则和条例，配备专职和兼职安全员，实施安全教育和安全检查工作。9。2。3安全保证措施9。2.3.1安全教育安全生产教育的目的和作用是使项目部所有管理人员和广大职工真正认识到安全生产的重要性、必要性、懂得安全生产、文明生产的科学知识，牢固树立全第一的思想,自觉地遵守各项安全生产法令和规章制度。（1)安全生产教育措施1）对新进场工人和调换工种的职工必须进行安全教育和技术培训，经考核合格，发给证书方准上岗.2）电工、机操工各种机动车辆司机等特殊工人除进行一般安全教育外,还要经过本工种的安全技术教育,经考核合格发证后,方准独立操作；每年还要进行一次复审。对从事由尘毒危害作业的工人，要进行尘毒危害和防治知识教育。3)要定期轮训项目部管理人员和安全干部,其中施工队队长，工长(施工员),班组长是安全教育的重点。4)凡采用新技术、新工艺、新设备施工和调换工作岗位时，要对操作人员进行新技术操作和新岗位的安全教育，未经教育不得上岗操作。(2)新工人入场安全教育新工人入场要进行三级安全教育1)项目部教育.新工人在分配到施工队之前,由项目部组织进行的初步施工安全教育。内容是介绍工地安全情况，通报安全因素,学习安全生产法令和安全规章制度，提高新工人的安全知识和安全生产意识.2）施工队教育。施工队教育是新工人被分配到施工队以后进行的安全教育。内容是加深学习安全知识和安全规章制度，介绍本施工队所从事的施工项目安全因素和安全防范知识,使新工人知道从事本项施工中应注意的安全防范内容。3）班组教育。岗位教育是新工人分配到班组后，开始工作前的一级教育。内容是使新工人掌握新岗位安全操作规程，掌握安全方法以及自我保护知识，并通过演习使新工人能达到安全生产的要求9。2。3.2管理保证措施抓好安全生产目标责任管理,落实安全生产责任制。实现现场综合管理，做到常备不懈，一抓到底。严格遵守施工组织设计和施工技术措施规定的有关安全组织措施.10成品及半成品保护措施10。1加强对全体施工人员进行文明施工和成品、半成品保护教育；10.2在交叉施工作业中作好防护和隔离措施；10.3吊装设备过程中设专人统一指挥，防止磕坏、碰坏设备；10。4搞好文明施工和安全、保卫、消防工作，防止设备丢失和损坏；10。5空预器进口烟道、补偿器拆除后采取隔板隔离措施，防止拆除上部烟道时落入杂物。11 脚手架搭拆措施11.1脚手架采用四面双层栏杆，高度不小于1.2米，四面满铺脚手板。脚手架搭设要固定在牢固可靠的地方，不能产生移动；11。2烟道吊架根部脚手可采用悬吊脚手形式，使立杆与上部钢梁连接牢固，不能产生移动，采用四面双层栏杆,高度不小于1.2米，四面满铺脚手板；11。3烟道内部脚手架需满堂搭设，立杆接长除顶层顶步可采用搭接外，其余各层各步接头必须采用对接扣件连接；11。4脚手架搭设应逐层进行,每搭完一步脚手架后,应按本规范规定校正步矩、纵矩、横矩及立杆的垂直度；11。5上部双排脚手施工层应搭拦腰杆，脚手板应并排双铺，铺设、绑扎牢固，脚手板探头长度140mm,脚手板采用搭接铺设，搭接长度200mm，一根脚手板应设置在三根横向水平杆上；11。6脚手架拆除作业必须由上而下逐层进行，严禁上、下同时作业；连墙件以及水平斜撑必须随脚手架逐层拆除,同层拆除时应按顺序从一面拆至另一面墙，直至最后一面墙；分段拆除高差不应大于2步，否则应增设连墙件加固.12安全文明施工措施12.1拆除后的材料、半成品、成品应分类摆放整齐，成品应有标号;12。2施工中的废料应每天整理，真正做到工完、料净、场地清；12.3焊把线、氧气、乙炔线应整齐走向；12.4脚手板铺设后用8#铁丝绑扎牢固，避免出现探头板；12.5高空作业人员必须扎安全带且高挂低用，使用大锤时不能带手套；12。6吊装过程中，如遇6级以上大风、雨等恶劣天气，应立即停止施工，吊车司机及指挥人员要严格按照程序操作；12.7起重工器具应经检查合格后方可使用,起吊作业人员需有技术监督局核发的资质证书；12。8施工人员在施工时，应注意自身防护，正确佩戴安全帽，不准穿拖鞋、凉鞋、高跟鞋进入施工现场；12。9安装所使用的各种工具要有防坠落措施，严禁高空作业时抛掷物品，严禁高空坠物;12。10安装的施工范围应用警戒绳或围栏圈住，避免无关人员进入,发生意外事故;12。11坚决贯彻“安全第一，预防为主”的方针，严格按照安全操作规程进行施工。附：1。现场布置图2.#1机组原烟道拆除示意图3。#2机组原烟道拆除示意图4。塔吊布置图梧州市冰泉股份公司一工区锅炉房工程连接烟囱烟道修复施工方案一、 概况：本次维修的型号为SHW101.25AII往复锅炉烟道是连接烟囱的通道，属于砌砖结构，内夹硅酸铝板隔热层,由于烟道内衬坍塌，采用局部修补方法进行修复。二、 施工技术要求：烟道施工参照设计单位相关技术文件要求进行：1、烟道采用砖砌体，烟道内衬采用耐火砖及耐酸胶泥砌筑，烟道壁厚：405mm， 烟道内衬与外墙之间设置隔热层，厚度为50mm.三、 施工工序和施工方法,由于烟道内部坍塌,采用在烟道内部修补方法修复。1、施工工序砖砌烟道内无脚手架,采用搭建围拱施工操作台，操作台由木方和模板组建。（砌烟道拱壁）砌内衬砌拱内衬施工添隔热料砌拱烟道施工勾缝清理接缝处理施工验收。2、施工方法1)、砌筑砂浆砂浆采用现场手工拌制,砂浆拌制应做到,随拌随用，贮存时间控制在2小时内用完，拌制砂浆须按等级配合比计量配制。2)、砌内衬须采用批灰砌筑方法.四、 施工技术措施：(一)、砖砌烟道施工技术措施1、烟道内衬砌筑,采用每块刮灰砌筑，内衬内侧清浆平缝，砌一皮清一次，原浆勾缝，内衬砌筑砖缝需饱满,不允许有“瞎缝和“透缝”。2、砖体砌筑灰缝厚度，内衬:水平灰缝厚度为35mm，垂直灰缝厚度为5mm。3、内侧均采用标准耐火砖砌筑，或者在圆弧分段使用异形砖,弥补砌砖体时灰缝过大和过小甚至出现瞎缝的通病。4、砂浆拌制按计量投料，拌和均匀，随拌随用，采用积灰桶存料，每次收工时清理积灰干净，用水冲刷。5、按照施工图，做好定位放线工作，测量出中心点，用钢圈尺量好模板、隔热层、内衬相应半径，再进行施工。6、烟囱施工质量和安全措施（二)、施工质量验收标准1、建筑工程施工质量验收统一标准 GB50300-20012、砌体工程施工质量验收规范 GB5 320213、烧结普通砖 GB510120034、烟道设计图（三）、砖砌烟道质量技术措施1、先砌内衬砖，然后在内衬与外墙之间的间隙填充隔热材料。五、施工安全技术措施烟囱施工人员须戴安全帽，并做好其它防护措施。21 大唐韩城第二发电有限责任公司#3、#4机组烟气脱硫及公用系统改造工程 烟道支架基础施工方案目 录1、工程概况12、编制依据13、作业条件14、劳动力及机械准备15、施工进度计划26、施工技术措施27、质量标准和检验方法68、安全、文明施工及职业健康69、工序交接及成品保护措施71、工程概况1.1、烟道支架是大唐韩城第二发电有限责任公司，#3、#4机组烟气脱硫及公用系统改造土建工程中烟道系统一个比较重要的单位工程,是一个关键的工序,直接涉及到整个工程的施工进度，工期延续较长,基本贯穿于整个工程的始末.1.2、主要工程量名称数量模板3000 m2钢筋150T混凝土1800 m32、编制依据2。1、设计蓝图纸（GCL-Eng-TL230ST0301）2。2、-技术规范标准：2。3、- 工程测量规范(GB50026-93)2。4、- 混凝土质量控制标准（GB5016492）2.5、 混凝土强度检验评定标准(GBT10787)2.6、 地基与基础工程施工及验收规范(GBT202-83）2。7、 混凝土结构工程施工及验收规范(GB5 4-92）2.8、 钢筋焊接及验收规范（TGT1896)2。9、- 电力建设施工及验收技术规范(火力发电厂焊接篇）(DL5007-92)2。10、 电力建设施工及验收规范（建筑工程篇）(SDT69-87）2。11、- 火力发电厂测量技术规程（DL500192）2。12、 火电施工质量检验及评定标准（土建工程篇）（建质1994114)2。13、 火力发电厂工程施工组织设计导则(火字8170)2。14、-电力建设土建工程施工技术检验若干规定(建质199513）2.15、- 建筑工程冬季施工规范(TGT10497)2。16、本公司质量、环境和职业健康安全一体化管理体系文件2。17、其他需要执行的规范和标准.3、作业条件3.1、施工用配电箱一只。3.2、施工现场已做好三通一平。3。3、施工场外及厂区道路直通现场。3.4、现场用钢筋、模板等材料已进场，商品混凝土已经落实。3。5、施工机械：切割机、弯曲机、调直机、电焊机等已准备就绪.3。6、用于支模、安全防护等材料已准备好。3.7、施工图已准备齐全,资料已报审.4、劳动力及机械准备4.1、劳动力组织4。1。1、参加施工的作业人员须经三级安全教育，经考试合格方准上岗。4.1。2、参加作业人员须身体健康，有较好的职业道德，较强的敬业精神和吃苦耐劳的精神。、机械操作工、电工等特殊工种均持有岗位操作证.4。1.4、参加施工人员工种齐全.工种及人数如下：序号工种人数1木工352钢筋工183混凝土84土方工165电焊工36机电工17普工168管理人员84。2、主要施工机械及工、器具4。2。1、所有的测量仪器已经检验且经检验合格，并有检验合格证备查。4。2.2、所有的施工机械安排专业人员经常清理、保养、确保运转正常。4。2。3、主要施工机具、测量器具的配置计划：序号工、器具名称规格型号数量1挖掘机HITACHA牌ZAXIS2003型1台2蛙式打夯机2.2Kw，YNJ31-4型1台3电焊机380V，50Hz，BX1-400型3台4钢筋切断机2.2Kw，GQ40型1台5钢筋弯曲机3Kw,GW40型1台6钢筋箍筋弯曲机380V，2。2Kw，GF20型1台7氧气减压器YQY-07B型2台8插入式振动器2.2Kw,50Hz，ZN90型1台9全站仪SANDING牌5757IV,SD9125型1台10
