武汉天舜建设有限公司

最终外墙贴砖施工方案doc2(1)-2
(可以直接使用，可编辑 优秀版资料，欢迎下载）

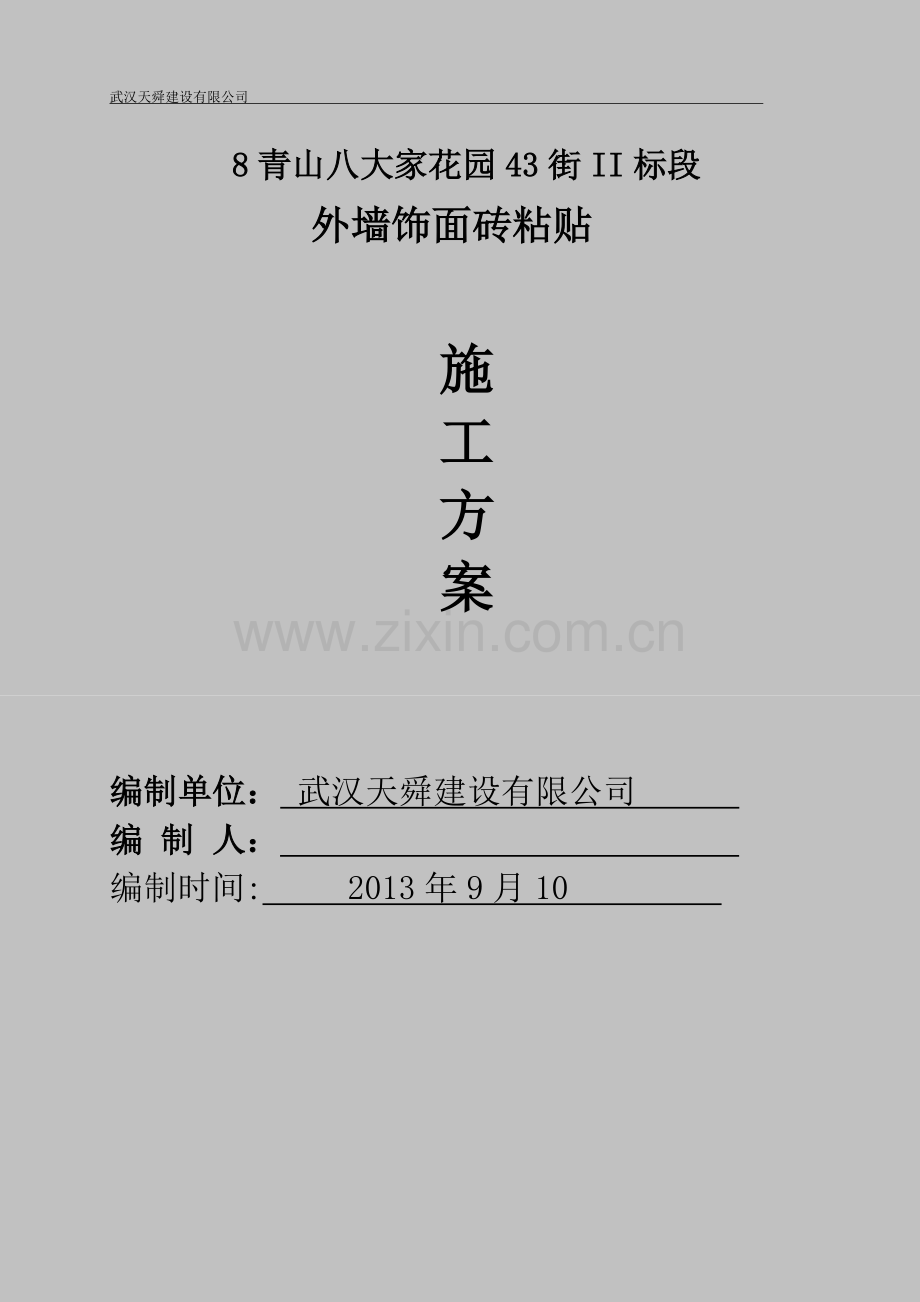

8青山八大家花园43街II标段
外墙饰面砖粘贴

施
工
方
案

编制单位： 武汉天舜建设有限公司
编 制 人：
编制时间: 2013年9月10

目 录

一、工程概况 1
二、编制依据 1
三、施工脚手架 2
四、施工进度 2
五、施工准备 3
六、主要施工方法及技术措施 4
七、质量保证措施及施工标准 9
八、安全文明施工及保证措施 10
九、冬季施工………………………………………………………11
十、应注意的问题…………………………………………….…… 11

外墙贴砖施工方案
一 、工程概况
本工程位于武汉市青山区建设四路吉林街，是武汉都市产业投资开发的青山棚户改造项目八大家花园43街II标段。该工程由武汉正华建筑设计有限公司设计，湖北联兴建设工程监理有限公司监理，武汉天舜建设有限公司总承包施工。
本工程为框架剪力墙结构,地下1—2层，地上3-33层，8栋。建筑总面积为120000㎡。本工程建筑设计使用年限：一类、50年,抗震等级剪力墙四级;抗震设防烈度为：6度，建筑耐火等级为：一级。
现场主要依据八大家花园43街II标段工程施工图纸施工,瓷砖规格为195mm* 45mm三色,，产品为优质产品，产品生产执行GB/T4100-2006 标准。
二、编制依据
1、施工组织设计及施工图纸

序号
图纸名称
出图日期
1
八大家花园43街II标段工程施工组织设计
2012.10
2
八大家花园43街II标段工程施工图纸
2012。01
2 、主要规范、规程
序号
类别
规范、规程名称
编号
1
一类
《建筑装饰装修工程质量验收规范》
GB50210-2001
2
一类
《住宅装饰装修工程施工规范》
GB50327-2001
3
一类
《工程建筑标准强制性条文》

4
一类
《住宅建筑构造》
03J930-4—408
5
一类
《外墙饰面砖工程施工验收规程》
JGJ126—2000
6
一类
《建筑施工高空作业安全技术规程》
JGJ80—91

三、施工脚手架
43街II标段均采用落地外脚手架作为操作平台，所有外架操作站立面，均必须设置脚手板并用钢筋固定稳固,并按外架方案要求设置水平格挡,确保人员操作安全。外墙施工前由项目部组织专项检查小组对外架进行全面检查验收，合格方可进行外墙作业。
四、施工进度
1、根据外墙抹灰的施工进度计划，合理安排外墙贴砖计划。
2、外墙面砖施工顺序: 自上而下施工。
3、劳动力计划:根据工期进度要求及现场实际情况科学合理的组织劳动力，各栋分别组织独立的外墙施工班组进行施工，保证工期节点的顺利实现。
五、施工准备
5、1材料准备
面砖（甲指分包单位供材料）、粘接剂用专业厂家生产的产品。 在大面积施工前做好相关材料复验。
面砖规格：按图纸要求，面砖色彩由设计人员与建设方共同确定，现场按建筑立面图及外墙砖铺贴大样图进行选用粘贴。面砖采购供由建设方完成,材料进场后，项目部指定专人和劳务单位指定专人负责接收、保管及时取样复验，粘贴样板块，并进行拉拔试验。
5、2施工机具准备
主要机具包括：钢丝刷、錾子、铁锤、皮锤、毛刷、笤帚、水桶、喷水壶、铁抹子、木抹子、铁锹、筛子、木杠、靠尺、水平尺、游标卡尺、自制(选砖）套板、线坠、盒尺、墨线盒、水泥钉、射钉、铅丝、铅笔、方尺、成品塑料卡具、手推车等.
5、3作业条件条件准备
（1）饰面砖、粘结材料、填缝材料等按要求进场存放，其中饰面砖、粘结材料、填缝材料应有生产厂家的出厂检验报告和产品合格证，并应对饰面砖几何尺寸、表面质量、吸水率、抗冻性等指标进行复检.
（2）饰面砖取样复检合格后,使用自制套板逐块选砖，饰面砖的尺寸偏差应在《挤压陶瓷砖》（JC/T457。3—2002）规定的范围之内。同时用肉眼观察饰面砖表面,缺陷及色差明显的不允许使用。
（3）外墙大面装修开始前，应组织专项的架体中间验收,重点检查卸荷钢丝绳、连墙件、架体变形和架体防护等情况，检查合格，方可上人使用。
(4）选用TD J2型经纬仪检查主体结构外墙的几何尺寸及墙面垂直度，在外墙大角处弹设通线.
（5）面砖进场后，安排专人进行看管，防治面砖泡水、受潮，影响粘贴施工。
（6）按照排砖分色图纸，非整砖由专人定点定机加工、切割，统一堆放备用。
（7）分层进行施工交底，施工技术人员向班组长，质监员交底，班组长向作业操作人员进行交底.
六、施工细则和主要施工方法
施工细则:外立面大阳角部位45度碰角拼贴，外立面上不得出现小于1/3砖长度的面砖，贴砖长度在200-400MM之间时两砖均分。阴角、窗台阳角、阳台内部位可用压贴式。排版做法见附排版图。

1、本工程面砖镶贴工艺流程:
墙面堵塞螺栓洞（采用发泡胶） →基层清理 →801胶素水泥砂浆甩浆，801胶：水=1：4 →20厚1:2。5水泥砂浆掺5%防水剂→外墙面弹排砖控制线及细部线→ 女儿墙及阴阳角、门窗洞口按照控制线粘贴样板行列砖→5厚防水粉砂浆镶贴面砖 →揭除砖面纸皮→防水粉砂浆勾缝→清洗→养护.
2、外墙抹灰及面砖镶贴施工操作技术要点：
1）、墙面堵塞螺栓洞
堵塞螺孔前必须先将螺栓孔清理干净,并洒水湿润，待干燥后用发泡胶堵塞,要求螺杆孔封堵深度不少于10cm 。
2)、基层清理及钢板网施工
基层用工具铲将外墙上的模板木屑、挂浆、浮灰剔除干净.钢板网要求满挂，搭接宽度不少于5cm，用射钉加垫片进行固定，射钉间距以保证钢板网不翘曲、脱落为准。
3）、外墙抹灰
按照图纸及合同的装修做法，配置水泥砂浆，外墙抹灰应分层进行，首次抹灰为15厚1：3水泥砂浆打底扫毛，搓平、搓层毛面，不平的用用笤帚扫毛，打底砂浆内应掺3％的防水粉,同时刷素水泥浆一道。
面灰采用15厚防水粉防水砂浆,搓成毛面。
4)、排砖弹线
本工程排砖采用5mm±6mm砖缝，特别应注意纸皮砖块与块之间的缝隙，排砖按照窗间墙、窗心墙对照排砖分色图分别排版,各排版区非整砖只能有一列或一行,特殊部位不得超过两行或两列,非整砖不得排列在阳角、门窗洞口周边等显著位置。
排砖、分线过程中施工员应到场复核，协调班组作业人员排砖.按照排砖分色图并参照合理美观经济的排砖要求，及时将门窗洞口两侧的控制线，阴阳角部位的控制线，层间的水平控制线弹设到位。
水平线从上而下,分别以女儿墙顶水平线及各层飘窗洞口上下边线为镶贴控制线.
竖向控制线以墙体阴角、阳角及门窗洞口中分线及门窗洞口边线为镶贴控制线。
作业前，施工员将各窗间墙、各窗心墙，以及各层次的竖向排砖翻样图向作业班组交底,班组先进行样板施工，待建设各方共同验收通过后，方可进行大面积铺贴。
大面积面砖粘贴前,采用“带线法”控制砖缝及砖的垂直、平整,镶贴带线由工人采用铁钉固定，带线分化以施工员弹设的主要控制线为依据。
5）、镶贴
镶贴前,必须提前再次用水认真湿润粘贴基面。表面无明水即可以粘贴面砖。
镶贴面砖时,纯水泥膏随配随用，一次配置必须用完后方可进行第二次配浆,不得中途加水泥增配,确保水泥膏的强度.
面砖粘贴浆涂抹平均厚度为5mm，粘贴时，操作人员应均匀用力按压面砖，以面砖周围挤满灰浆为宜.
面砖粘贴后可在15分钟内矫正。调好的水泥胶浆必须在2小时内用完，要做到随拌随用。
外墙面砖粘贴操作工艺技术要求如下:
第一、 带水平通线。配合基面主控制墨线，上下左右拉通线，控制面砖横竖成行，表面平整。
第二、贴样板行。各层墙面展开镶贴前，先贴好阴阳角、及飘窗、门窗洞口上下等高处控制行列面砖，以此控制面砖镶贴厚度及保证上下左右分缝一致。
3、特殊部位处理:
1）窗洞口部位，立面面砖采用横贴、平面面砖粘贴采用横贴,并应按照设计效果图，面砖与窗户主框之间留宽20mm缝，留置的柔性接触缝由窗户安装厂家注防水胶处理。（收口注胶参见窗安装方案图.）
窗上口采用面砖下挂3mm,作为滴水处理。其他部位的门窗洞口及阳角部位，面砖组贴方式按外墙贴砖详图施工。参见有关大样图。
2）飘窗部位，窗顶抹灰采用鹰嘴作为滴水处理。
参见有关飘窗部位施工大样图。
4、在每完成二层外墙面砖铺贴，并经验收检查合格后，及时进行面砖砖缝施工，砖缝采用1∶1水泥砂浆或专用抗裂、防渗的勾缝剂（经业主认可价格后选用)。
施工操作要求：用做缝砂浆，沿着水平向、竖向砖缝，在已贴完的面砖上均匀涂压密实，用干软的布将面砖上擦干净，最后用镏缝钩子将砖缝抽压圆光，成八字缝。八字凹缝深度为1～2mm左右，要压实、压平，缝边清晰,当日勾缝，次日注意及时洒水保护。
5、刚贴完的墙面防止雨水及施工用水的冲刷，严禁碰撞损坏墙面砖.飘窗等部位涂料施工时，已贴完面砖的墙面，用布遮盖防污染，与涂料连接部位用“一撕贴”纸粘贴保护，保持交接缝平直美观。
七、质量保证措施及施工标准
1、饰面砖进场需经监理通过样品比对认可方可入场.
2、饰面砖粘贴工程的找平、防水、粘结和勾缝材料及施工方法应符合设计要求及国家现行产品标准和工程技术标准的规定。面砖等进货验收,要求检查产品规格、颜色是否与设计一致。产品合格证,性能检验报告是否符合专业要求。
3界面剂、粘接胶等组织进场后,及时粘贴样板块，进行粘结拉拔强度试验，合格后方可大面积施工。
4、饰面砖表面应平整、洁净、色泽一致,无裂痕和缺损。
5、阴阳角处搭接方式、非整砖使用部位应符合设计要求。
6、墙面突出物周围的饰面砖应整砖套割吻合，边缘应整齐。墙裙、贴脸突出墙面的厚度应一致。
7、饰面砖接缝应平直、光滑，填嵌应连续、密实;宽度和深度应符合设计要求。
8、有排水要求的部位应做滴水线(槽）。滴水线(槽)应顺直,流水坡向正确，坡度应符合设计要求.
9、所使用的水泥必须按照规定进行批量复试,检验水泥的安定性、抗压强度。
10、 面砖镶贴过程中，必须认真检查有无空鼓部位，及时返工处理，不留隐患.
11、饰面砖粘贴的允许偏差和检验方法应符合下表的规定:
项次
项 目
允许偏差（mm）
检验方法
1
立面垂直度
3
用2m垂直检测尺检查
2
表面垂直度
4
用2m靠尺和塞尺
3
阴阳角方正
3
用直角检测尺检查
4
接缝直线度
3
拉5m线、不足5m拉通线，用钢直尺检查
5
接缝高低差
1
用钢直尺和塞尺检查
6
接缝宽度
1
用钢直尺检查
八、安全文明施工及保证措施
1、凡外墙施工人员进场施工前必须进行三级安全教育，并进行专门的技术与安全交底.
2、施工前必须对操作架体进行专门的安全验收，消除安全隐患,确保操作安全，检查的范围应包括连墙件、卸荷钢丝绳、架体变形、层间封闭及竖向安全网封闭等。
3、不得垂直交叉作业，外架堆料不得过多，确须放置时应摆放稳固，防止落物.每日作业完毕必须及时将架体上的材料清理干净，务求工完场清。
4、上架施工人员必须戴好安全帽，架体开口部分作业时必须带好安全带。
5、雷、雨、大风（阵风5级以上）天气不得进行贴砖施工。
6、严禁私自拆除外架连墙杆、钢筋网片及安全网等.
7、遵守现场临电管理规定,不乱拉乱接,电线不拖地,不使用破皮老化的电线。加工外墙砖的切割机必须有防护罩，不得反向使用。
8、光线不足情况下，严禁一切外墙作业.
九、冬季施工措施
冬季一般只在低温初期施工，不宜进行冬期施工.严寒阶段不能施工。
1、冬季施工,砂浆温度不得低于5℃,砂浆硬化前应采取防冻措施。
2、贴铺砂浆硬化初期不得受冻。气温低于5℃时,室外铺贴砂浆内可适量掺入能降低冻结温度的外加剂。
3、冬季施工，砂浆内的石灰膏和107胶不能使用,可采用同体积的粉煤灰代替或改用水泥砂浆抹灰。以防灰层早期受冻，保证操作质量。
十、应注意的问题:
1。饰面砖镶贴时环境温度不得低于5℃，且砂浆的使用温度不应低于5℃；以免砂浆受冻造成空鼓、脱落等质量问题。
2。找平层、结合层、粘结层、勾缝材料、矿物辅料等的施工配合比确定后，施工中要严格执行;找平层、结合层、粘结层各层施工要拉开时间间隔，养护要及时，且严禁在同一施工面上采用几种不同的配合比，以免造成色差及其它质量事故;饰面砖粘结层要饱满，勾缝必须严密，以免渗水造成空鼓、脱落；勾缝用水泥、砂子、矿物辅料按要求提前统一备足，避免产生颜色不一致的问题。
3。加强对基层打底工作的检查，根据结构尺寸的偏差，认真分层修抹好基层,保证基层平整度,以免造成墙面不平。
4.施工前认真选砖,剔除规格尺寸偏差超标的饰面砖，贴砖时严格按照排砖图进行粘贴并根据结构的实际情况及时进行调整。分段分块弹线要细致，以免出现砖缝不匀、不直的通病。
5。砖缝处理完毕后要及时擦净饰面砖表面，以免砂浆或其它污物渗入砖内，难以清除。
6。高处作业要做好防护，应符合《建筑施工高处作业安全技术规范》（JGJ80—91）的相关规定；脚手架搭设应符合国家有关规范的要求.

55

五建·新街坊
无机渗透EPS保温板外墙外保温
薄抹灰体系施工方案

编制人：

审核人:

批准人：

河南省金昌润建筑工程有限公司

目 录

一、工程概况
二、外墙外保温施工工艺
三、质量标准
四、质量保证措施
五、实现质量目标的措施
六、成品保护措施
七、材料节约措施
八、安全文明施工措施
九、其他注意事项

一、工程概况
1、工程名称:五建·新街坊1#、9#、10#、18#、19#、20＃楼工程.
2、建设地点：郑州市中原区协和路与棉纺西路交叉口东南角.
3、建设单位:河南五建置业有限公司.
4、保温形式:本工程建筑外墙外保温采用60mm厚无机渗透EPS保温板薄抹灰外墙外保温体系。
二、外墙外保温施工工艺
（一）施工依据
1。 JGJ144—2004及12YJD型执行.
2．外墙外保温施工技术规程(河南省标准）.
3．外墙外保温用聚合物砂浆质量检验评定标准.
4. 薄抹灰外墙外保温系统JG149-2003
5。外墙外保温建筑构造02J121-1
（二）施工做法
1。总则
1.1 本规程是以无机渗透EPS保温板为保温材料,玻纤网为增强材料，金昌润外墙外保温专用粘结砂浆和金昌润外墙外保温专用抹面砂浆作面层的建筑外墙外保温体系的施工标准和验收标准.该外墙外保温体系基本构造见表1：
表1 外墙外保温基本构造
外墙
外保温做法
构造示意图
粘结层
保温层
保护层
外饰面
钢筋混凝土墙、砌块墙

①
金昌润外保温粘结砂浆

②
无机渗透EPS保温板6cm

③
玻纤网
3－5mm金昌润外保温用抹面砂浆

④
按设计要求做外饰面

⑤

除遵守本规程外，尚应遵守国家及本市现行的有关标准的规定。

2.材料准备
2.1 材料
(1）无机渗透EPS保温板（以下简称无机渗透EPS保温板）：
表2 无机渗透EPS保温板技术性能要求
表面密度
(kg/m3）
导热系数
(w/m·k）
吸水率
%（v/v)
氧指数
(％）
抗拉强度(Mpa）
厚度
(mm）
尺寸稳定性
90～120
≤0。034
≤1.5
≥30
≥0.12
60
≤3%
（2）金昌润外保温用粘结砂浆和金昌润外保温用抹面砂浆技术性能指标需符合表3和4要求。 表3 金昌润外墙外保温用粘结砂浆技术性能指标
检验项目
标准值
实测值
拉伸粘结强度 (Mpa)
砂浆 - 基层
常温常态
≥ 0。60
0。91
耐水
≥ 0.40
0。75
耐冻融
≥ 0.50
0。71
砂浆 — 无机渗透EPS保温板
常温常态
≥ 0.24或无机渗透EPS保温板破坏
0.13无机渗透EPS保温板破坏
耐水
≥ 0。24或无机渗透EPS保温板破坏
0.13无机渗透EPS保温板破坏
耐冻融
≥ 0.24或无机渗透EPS保温板破坏
0。11无机渗透EPS保温板破坏
可操作时间，h
≥ 2
2
表4 金昌润外墙外保温抹面用砂浆性能指标
试验项目
性能指标
拉伸胶接强度，Mpa
(与水泥砂浆)
常温常态
≥0.70
耐温
≥0.50
耐水
≥0。50
抗拉胶接强度，Mpa
(与113±1kg/m3无机渗透EPS保温板）
常温常态
≥0。10且无机渗透EPS保温板破坏
耐水
≥0。10且无机渗透EPS保温板破坏
耐冻融
≥0。10且无机渗透EPS保温板破坏
可操作时间，h
≥2
柔韧性,28d压折比（抗压强度/抗折强度）
≤3
抗裂性 (厚度5mm以下）
5mm以下无裂纹
透水性（2h)，ml
≤3
(3）玻纤网
2.2 工具
电热切割丝、手锯、壁纸刀、螺丝刀、剪刀、扫帚、钢丝刷、墨斗、棕刷、电动搅拌器、冲击钻、抹子、打磨抹子、压子、阴阳角抿子、托线板、2m靠尺等。
2.3 施工条件
2。3。1 外墙和外门窗口施工及验收完毕，基面达到《建筑工程质量检验评定标准》（GBJ301-88)的要求。
2。3。2 操作地点环境温度和基底温度不低于5℃、风力不大于5级，雨雪天不能施工。
2。3。3 由土建方清除施工基层上的浮灰、疏松物油污和其他废弃物,油污用24%NaOH溶液清洗并用清水冲净。
2.3。4 外立面施工所用吊篮安装且验收完毕.
2。3.5 外墙螺栓孔土建方要在我方施工前堵实。
3。施工工艺
3。1 本作法采用由下到上施工，按“示意图1"的程序施工。
3.2 结构墙体基面必须清理干净,并检验墙面平整度 和垂直度。用2m靠尺检查，最大偏差不大于5mm,超差部分应由土建方剔凿或用聚合物水泥砂浆修补平整.
3。3 根据图纸要求,在墙面弹出变形缝线。遵循以下几个原则：
3.3.1 预制墙板相接处
3。3。2 外保温系统与不同材料相接处
3.3.3 基层墙体材料改变处
3.3。4 墙面的连续高、宽度每超过23m,且未设其它变形缝时
3.3。5 结构可能产生较大位移的部位
3。4 粘贴无机渗透EPS保温板
3.4.1 无机渗透EPS保温板切割:用电热丝切割器或手用刀锯切割，标准板面尺寸为1200mm×600mm，对角线及板厚误差±2mm，非标准板按实际需要的尺寸加工，尺寸允许偏差为±2mm，大小面垂直。
3。4.2 粘接剂配制：将金昌润外保温专用粘接干粉与水按4：1比例配制，用电动搅拌器搅拌均匀,一次配制量以2小时内用完，若使用中有过干现象出现，可适当加水再次搅匀使用。
3。4。3 变形缝两侧及门窗洞口边缘处应预贴200mm宽翻包玻纤网，可根据实据情况将玻纤网先预粘于上述要求部位。
3.4.4 用粘接剂在无机渗透EPS保温板面四周涂抹一圈粘接剂，宽40mm；板心按梅花形布设粘接点，间距150mm—200mm，直径240mm（见附详图)。标准层的无机渗透EPS保温板粘贴面积应不小于40％.粘接层厚度以能调平无机渗透EPS保温板粘贴层为宜，不宜大于5mm，粘接层越厚，粘接缺馅越多,风力所产生的负压影响也越大。抹完粘接剂后,立即将板立起粘贴，粘贴时轻揉、均匀挤压,并用托线板检查垂直平整，板与板间挤紧,碰头缝处不留粘接剂。粘贴无机渗透EPS保温板时应做到上下错缝，每贴完一块板,应及时清除挤出的粘接剂,板间不留间隙，如出现间隙，应用相应宽度的无机渗透EPS保温板填塞挤实。 阳角处相邻的墙面所粘无机渗透EPS保温板应错缝粘贴.无机渗透EPS保温板接缝不平处应用打磨抹子磨平，打磨动作宜为轻柔的圆周运动。磨平后应用刷子将碎屑清理干净。磨平时间在无机渗透EPS保温板粘贴24小时后进行，以避免对无机渗透EPS保温板粘贴层的扰动.

挂 基 准 线
材 料 准 备
配 胶 粘 剂
基 面 准 备
测量、放线
打磨、修理、隐检
粘贴翻包玻纤网
安装锚固件
抹底层抹面砂浆
粘 渗 透 板
修整、验收
压入翻包及增强玻纤网
抹面层抹面砂浆
外饰面
贴玻纤网，压入砂浆

示意图1

3.5 抹抹面砂浆底层
3.5。1 无机渗透EPS保温板粘贴24小时后，即可进行下一步的操作.铺设玻纤网及固定尼龙锚钉，尼龙锚钉每平方米5-7个；配制金昌润外保温专用抹面砂浆;将抹面用干粉与水按4:1比例配制,用电动搅拌器搅拌均匀,一次配制量以2小时内用完为宜，若有过干现象出现,可适当加水再搅匀使用。
3。5。2 在无机渗透EPS保温板表面均匀涂抹一层配制好的抹面砂浆,厚度不宜超过5mm。
3。24贴玻纤网
3.6。1 平门窗洞口如不靠膨胀缝,沿45度角方向各加一层300mm*200mm玻纤网进行加强,加强部位于大面玻纤网下面（见附图）.
3。6.2 将大面玻纤网沿水平方向压平,用抹子由中间向左右两边将玻纤网抹平,将其压入底层抹面砂浆，玻纤网左右搭接宽度不小于240mm,上、下搭接宽度不小于80mm，不得使玻纤网翘边。
3。6.3 膨胀缝处玻纤网应断开，但装饰缝处玻纤网不得搭接和断开。
3。6。4 阴角及窗口作法见附详图。
3。7 抹抹面砂浆防护面层
抹面层聚合物砂浆,抹灰厚度以盖住玻纤网为准,约3mm，总厚度不宜大于5mm。
三、质量标准
1.保证项目
1。1 无机渗透EPS保温板、玻纤网、尼龙胀塞的规格和各项技术指标，粘接干粉、抹面干粉的配制原料的质量，必须符合本规程及有关标准的要求.
检验方法：检查出厂合格证。
1.2 无机渗透EPS保温板必须与墙面粘接牢固，无松动和虚粘现象。
检查数量：按楼每20m长抽查一处(每处3延米长)，但不小于3处.检查方法，观察和用手推拉检查.
1。3 粘结砂浆与无机渗透EPS保温板必须粘接牢固，无脱层、空鼓，面层无爆灰和裂缝。
检查数量：同1.2。检查方法：用小锤轻击和观察检查。

2.基本项目
2。1 每块无机渗透EPS保温板与墙面的总粘接面积不得小于50％。
检查数量：按每楼抽查三处,每处检查不小于2块。检查方法:尺量检查取其平均值。
注：检查应在粘接剂凝结前进行。
2。2 尼龙胀塞尖全部进入结构墙体。
检查数量:同2。1。

2。3 无机渗透EPS保温板碰头缝处不抹粘接剂.
检查数量：同2。1。检查方法:观察检查。
2.4 玻纤网应横向铺设，压贴密实，不能有空鼓、皱折、翘曲、外露等现象，搭接宽度左右不得小于240mm，上下不得小于80mm。
检查数量：同2.1。检查方法:观察及尺量检查。
2。5 聚合物抹面砂浆保护层总厚度不宜大于4mm，首层不宜大于5mm。
检查数量：同2.1。检查方法：尺量检查。
注：检查应在砂浆凝结前进行。
3.允许偏差项目
3。1 无机渗透EPS保温板粘贴允许误差应符合表5的规定.
表5 无机渗透EPS保温板安装的允许偏差及检查方法
项次
项 目
允许偏差(mm)
检 查 方 法
1
表面平整

3
用2m靠尺和楔形塞尺检查
2
垂直度
每层
3
用2m托线板检查
全高
h/5000且不大于20
用经纬仪或吊线和尺量检查
3
阴阳角垂直
3
用2m托线板检查
4
阴阳角方正
3
用200mm方尺和楔形塞尺检查
5
接缝高差
1。5
用直尺和楔形塞尺检查
注：h为墙全高；检查数量：同2.1。
3.2 保温墙罩抹面抹灰执行国家《建筑工程质量检验评定标准》(GBJ301—88）第十一章第一节“一般抹灰工程"的规定。

允许偏差及检查方法：
序号
项目
允许偏差（㎜)
检验方法
1
表面平整度
4
用2m靠尺、塞尺检查
2
立面垂直度
4
用2m托线板检查
3
阴阳角垂直
4
用2m托线板检查
4
阴阳角方正
4
用200㎜方尺和楔型塞尺检查
5
伸缩缝(装饰线）平直
3
拉5m线和直尺检查

四、质量保证措施
1. 本工程质量目标设计：合格。
2. 质量保证体系框架图：见示意图2.
3. 严格遵守《建筑工程施工技术规程》、《建筑工程质量检验与评定标准》。
4。资料管理执行郑州市建委下发的文件及甲方对各种文件管理制度,本工程为监理制，严格按照监理程序办事,对每道工序进行检查验收，做到资料齐全无误。
监理工程师验收
合格
不合格
办理签认手续
专业队自检
合格
不合格
专业队施工
质量员复验
合格
不合格
5.建立健全质量保证体系,严格把关克服质量通病,质保体系内部执行三检制，即自检、互检、交接检制度。合格后报甲方及监理工程师验收，工序检验程序见示意图3。
经理
副经理
总工程师
营销部
生产部
供应部
工程部
技质部
生产车间
安装专业队

示意图2 示意图3
五、实现质量目标的措施
1。本公司工程主管、安装队队长对工程质量负责，严格要求施工人员按图纸及施工技术文件进行生产、施工.服从甲方管理，严禁违章施工。
2。严格执行材料管理制度，不合格材料不准进入施工工地，发挥各级质量员的作用，将质量事故消灭在萌芽状态。
3。施工人员保证稳定，专人指挥。
4。施工过程中，加强对原始资料的收集、整理,做到工程完工后资料完全无误。
5。严格执行质量事故报告制度，出现质量事故要在24小时之内逐级上报，在施工过程中执行奖罚制度。
六、成品保护措施
1.施工中各专业工种应紧密配合，合理安排工序,严禁颠倒工序作业.
2.对抹完聚合物抹面砂浆的保温墙体,不得随意开凿孔洞，如确实需要,应在聚合物抹面砂浆达到设计强度后方可进行，安装物件后周围应恢复原状。
3.应防止重物撞击墙面.
七、材料节约措施
1.不断提高专业操作技能，严格按施工程序进行操作，坚持每道工序的检验，避免返工事故的发生。
2。坚持执行限额领料制度，严格依照材料消耗定额考核生产、安装施工.
3。施工现场设材料库房,对材料进场严格点验,加强保卫，防止丢失。
八、安全及文明施工措施
1。施工人员必须戴好安全帽,2米以上属高空作业必须系好安全带及安全锁。
2.施工人员不准酒后上岗，不准带病作业。
3。施工人员认真学习安全操作规程，提高安全意识,重点很抓违章操作的现象，坚持做到每道工序有安全交底。
4.电器设备使用前进行彻底检查，电源线使用前进行摇测，有故障的设备及破皮、漏电的电源线必须修好后使用.
5。所有施工人员统一着装，做到宿舍库房两分开。
6.各种运输车辆严格管理，不超载、不遗洒、不扬尘，文明驾驶，遵守交通法规.
7。完工后将材料堆码整齐，工作现场清理干净，电器设备及工具回收入库，锁好电源闸箱.
8． 施工作业面上码放材料按150kg/m2计算，不准超荷堆放，防止破坏结构.
9．吊篮在使用前，必须经现场安全、生产部门验收，并经荷载试验合格后方可使用。
24．使用吊篮施工人员,必须身体健康,无高血压、心脏病等不适合高空作业的疾病。使用前必须进行升降操作及维护培训，合格后方可上岗.
11．吊篮上的施工荷载不准超过规范要求。吊篮上的料具要对称放置。
12．吊篮在使用过程中设专人管理和检修，发现问题及时处理.施工人员应固定，其他人员上吊篮必须由吊篮负责人及工长批准。
九、对甲方单位的配合要求
1。我方安装队伍进场需甲方提供住房、食堂、办公室、施工现场临时材料库房,以保证宿舍库房两分开，满足文明施工的要求.
2。安装施工时需甲方单位提供能满足工期要求的垂直运输工具，提供安装施工所需的临时用水、用电。
3。安装施工所需的测量定线、结构修理等工作应提前安装施工进行。
十、其它注意事项
1. 各种材料应分类存放并挂牌标明材料名称，不得用错.
2. 暑天施工时，若砂浆凝结过快，应适应安排不同作业面的作业时间,尽量避开日光爆晒时段。
3。 风力大于5级或雨天不宜施工，同时应对尚未达到一定强度的保温层面实施保护措施，如用塑料薄膜覆盖等措施.
4。 玻纤网裁剪应尽量顺经纬线进行。
5。 拌制粘接剂和聚合物砂浆宜用电动搅拌器，用毕清理干净。
6。 应严格遵守有关安全操作规程,实现安全生产和文明施工。
十一、外保温细部做法：见

江苏京沪高速公路有限公司办公楼及宿舍楼墙面翻新项目

旧
墙
翻
新
涂
料
施
工
方
案

二0一五年八月

旧墙翻新涂料施工方案

施工准备
   1、材料方面
（1）涂料：应有产品合格证、出厂日期及使用说明.
（2）颜料：各色有机或地机颜料，应耐碱、耐光。
２、主要机具
一般应备有高凳、脚手板、半截大桶、小油桶、铜丝箩、橡皮刮板、腻子托板、小铁锹、腻子槽、砂纸、笤帚、刷子、排笔、擦布、棉丝等。
３、作业条件
（1）墙面应基本干燥，基层含水率不得大于10％。
（2）抹灰作业已全部完成,过墙管道、洞口、阴阳角等应提前处理完毕，为确保墙面干燥，各种穿墙孔洞都应提前抹灰补齐。
（3）门窗玻璃要提前安装完毕。
（4)管道设备安装完，试水试压已进行完毕。
（5）大面积施工前应事先做好样板间，经有关质量部门鉴定合格后,方可组织班组进行大面积施工。
操作工艺
1。基层处理:因该工程是旧楼改造,基层质量较差，增加用工量及工艺,采用人工铲除原有脱落的涂料，保证基层光洁，然后用水管喷枪清洗。
２、工艺流程：
基层处理→修补腻子→刮腻子→施涂第一遍乳液薄涂料→施涂第二遍乳液薄涂料→施涂第三遍乳液薄涂料。
３。基层处理:首先将墙面等基层上起皮、松动及鼓包等清除凿平，将残留在基层表面上灰尘、污垢、溅沫和砂浆流痕等杂物清除扫净。
４。修补腻子：用水石膏将墙面等基层上磕碰得的坑凹、缝隙等处分遍找平，干燥后用砂纸将凸出处磨平，并将浮尘等扫净。
５.刮腻子：刮腻子的遍数可由基层或墙面的平整度来确定。
６.施涂第一遍乳液薄涂料:施涂顺序是先刷顶板后刷墙面，刷墙面时应先上后下.先将墙面清扫干净，再用布将墙面粉尘擦净。乳液薄涂料一般用排笔涂刷，使用新排笔时，注意将活动的排笔理掉.乳液薄涂料使用前应搅拌均匀，适当加水稀释，防止头遍涂料施涂不开。干燥后复补腻子,待复补腻子干燥攮和砂纸磨光，并清扫干净。
７.施涂第二遍乳液薄涂料：操作要求同第一遍，使用前要充分搅拌，如不很稠，不宜加水或尽量少加水，以防露底。漆膜干燥后,用细砂纸将墙面小疙瘩和排笔毛打磨掉,磨光滑后清扫干净。
８。施涂第三遍乳液薄涂料：操作要求同第二遍乳液薄涂料。由于乳胶膜干燥较快，应连续迅速操作，涂刷时从一头开始，逐渐涂刷向另一头，要注意上下顺刷互相衔接，后一排笔紧接前一排笔，避免出现干燥后再处理接头。
质量标准
（一）主控项目
   1、水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。
   2、水性涂料涂饰工程的颜色、图案应符合设计要求。
   3、水性涂料涂饰工程应涂饰均匀、粘结牢固，不得漏涂、透底、起皮和掉粉.
   4、水性涂料涂饰工程的基层处理应符合下列要求:
   ①新建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆;
   ②混凝土或抹灰基层涂刷溶剂型涂料时，含水率不得大于8％；
③基层腻子应平整、坚实、牢固,无粉化、起皮和裂缝；腻子的粘结强度应符合规定。
（二）一般项目
   薄涂料的涂饰质量和检验方法应符合下表的规定
薄涂料的涂饰质量和检验方法
项次
项目
普通涂饰
检验方法
1
颜色
均匀一致
观察
2
泛碱、咬色
允许少量轻微
3
流坠、疙瘩
允许少量轻微
4
砂眼、刷纹
允许少量轻微砂眼，刷纹通顺
5
装饰线、分色线直线允许偏差
2
拉5m线，不足5m拉通线，用钢直尺检查
成品保护
    1、进行操作前将不进行涂饰的门窗及其它相关的部位遮挡保护好。
    2、涂饰完的墙面，随时用木板或小方木将口、角等处保护好，防止碰撞造成损坏。
    3、拆脚手架时，要轻拿轻放，严防碰撞已涂饰完的墙面.
    4、严禁施工人员在已涂饰好的面层乱写乱画，污染墙面。
6、严禁明火靠近已涂刷完成的
