申报园区项目供电工程施工方案正式版

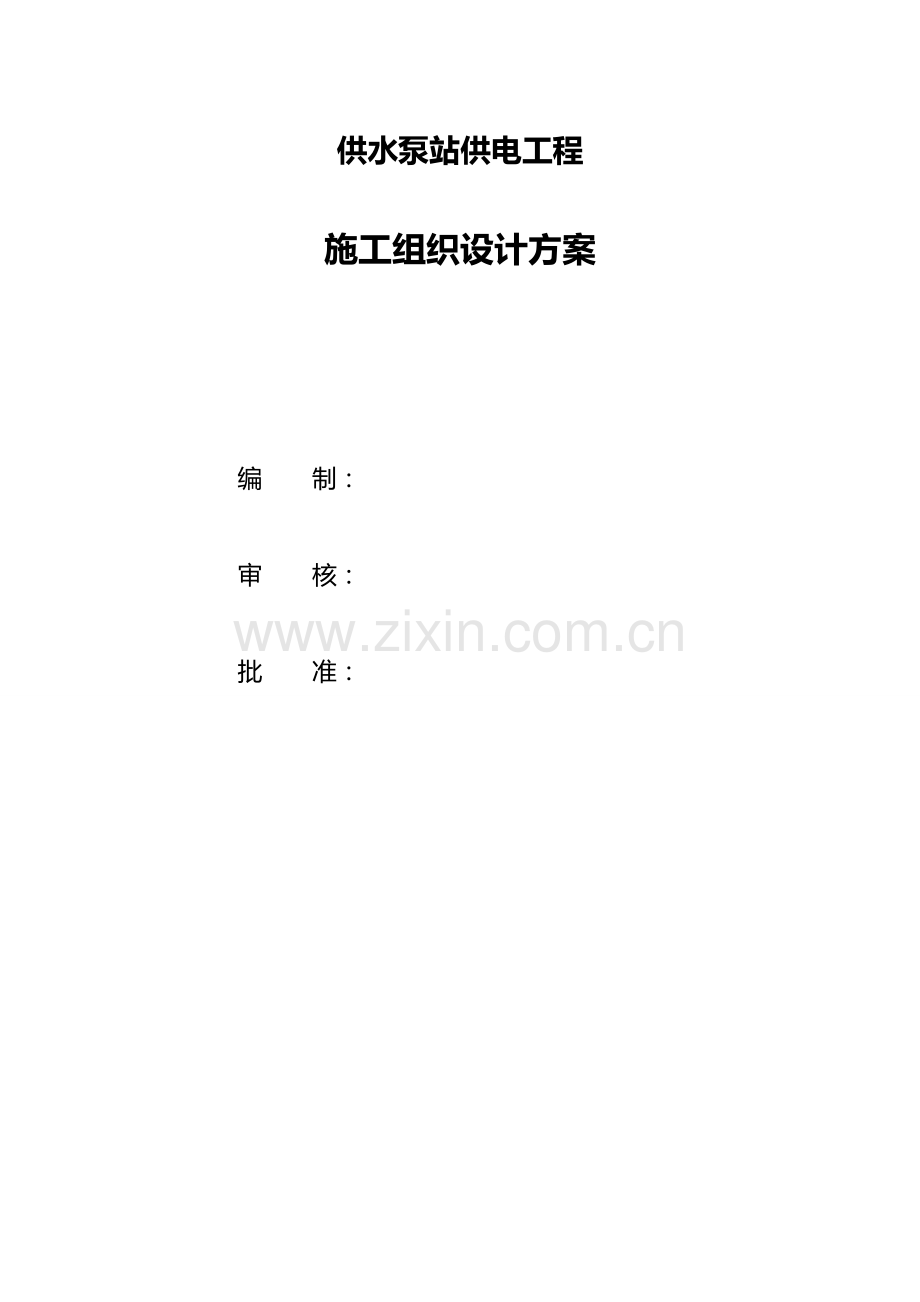

供水泵站供电工程
施工组织设计方案

编 制：

审 核：

批 准：

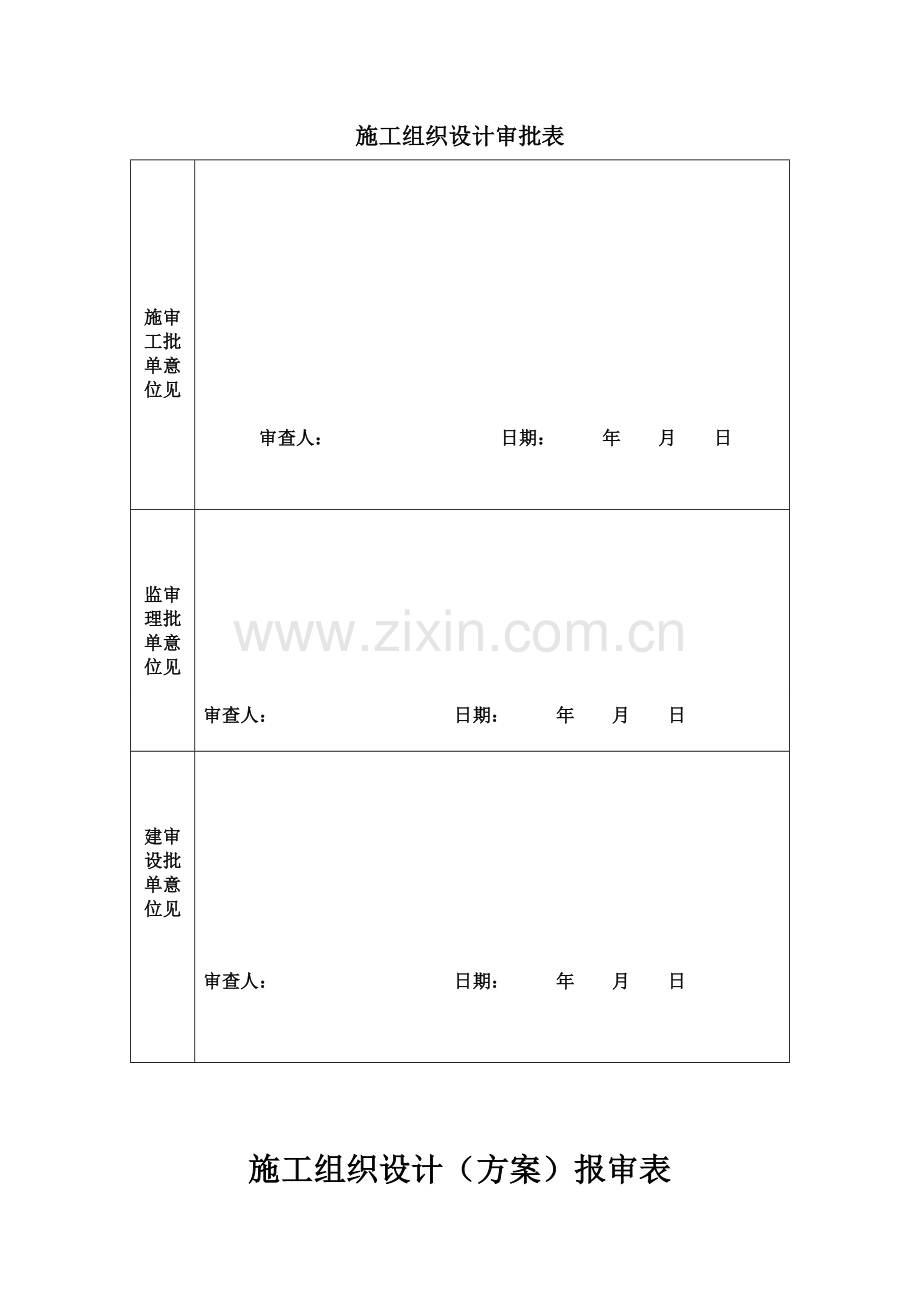

施工组织设计审批表

施审
工批
单意
位见

审查人： 日期： 年 月 日

监审
理批
单意
位见

审查人： 日期： 年 月 日

建审
设批
单意
位见

审查人： 日期： 年 月 日

施工组织设计（方案）报审表

工程名称：供水泵站供电工程编号：
致（建设单位）：

我方已根据施工合同的有关规定完成了供水泵站供电工程施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予以审查。
附件：施工组织设计（方案）

承包单位（章）
项目经理
日 期 2012年5月28日
项目负责人审查意见：

项目负责人
日 期
技术负责人审核意见：

技术负责人
日 期

前　言
为了实现供水泵站供电工程争创电力行业优良工程为目标，使本项目工程有序的顺利开展，特编制本施工组织设计。
遵守和贯彻国家的有关法令、法规、规程，条例和各项技术政策。
信守总承包合同，实现合同规定的工期进度。
科学管理、合理配置资源，保证工程质量，安全生产和文明施工。
豫联园区特铝项目供水泵站供电工程施工承包合同及附件。
豫联园区特铝项目供水泵站供电工程设计施工图及说明
电力工程施工技术管理规定
任务：完成豫联园区特铝项目供水泵站供电工程施工合同规定的电气整体安装任务。
方针：科学管理、信守合同、精益施工、向顾客提供优质的工程和服务。
目标：在规定工期内竣工，做到分项工程合格率100%，单位工程合格率100%

第一章 工程概况规模
一、 工程概况：
供水泵站供电工程系豫联集团投资新建工程，所址位于河洛镇黄河滩。
本期建设10KV中心配电站一座，接线方式：单母分段。
10KV部分：单母线分段，高压开关柜16面，其中进线柜2面，出线柜9面， 母联柜2面，PT柜2面。
10KV主变200KVA2台。
0.4KV部分：单母线分段，低压开关柜11面，其中进线柜2面，出线柜6面， 母联柜1面，电容器柜2面。
0.4KV无功补偿：60KVAR 2组
微机综合自动化系统1套：采用公司系统，10kV线路保护、主变保护、测控、采用分散式安装，组装在柜内，小电流接地装置，直流系统采用高频电源开关，安全自动装置以及全站的信息处理总控， 集中组屏置于主控室。计量表就地安装于开关柜上，
PLC控制系统1套：控制柜组屏置于控制室。包括：7台水泵控制，7台水泵进出口电动阀，7台泵进出口压力监视，7台泵电机温度，1台真空泵进出口电动阀，1台真空泵进出口压力监视，1台真空泵电机温度，流量计，压力释放阀，泵房风机控制，排污泵控制，分配水箱压力监视。真空泵控制，及其电缆桥架、穿管、接地、电缆敷设，控制箱等。
视频监控系统1套：包括摄像头，云台，电缆及穿管（电源线视频线、云台控制线）视频分配器，硬盘刻录机、水源地监控主机。（设计不完整，按照常规预经甲方认可后与土建配合预先敷设穿管和接地，土建已进行完毕的，经甲方确认方案后墙上打孔敷设）
照明系统：包含泵房、控制室、计量间、室内外照明，插座及照明箱。
接地系统：包括防雷接地；变压器及盘柜接地；桥架、电缆沟及电缆管的等电位接地；设备保护接地；动力箱接地、控制箱接地、电源箱接地，接地电阻不大于1欧，弱电系统的工作接地及PLC接地(图纸不完整，按照电气接地及防雷接地规范进行，其中PLC接地按照厂家要求进行)。
通讯系统：包含通讯 系统和远动通讯系统网关和交换机采用冗余方式双机双通道。（无图纸，按照变电站光纤通讯系统及甲方要求进行）
通风系统：机房及泵房等通风设备，(无图纸,采用温湿度控制器自动控制，甲方有方案时按照甲方要求)。

第二章　　主要工程量
电气安装主要工程量：
（1） 主变压器：SCB10－200/10 2台
（2） 10KV开关柜：KYN28A－12　 16台
（3） 0.4KV开关柜：KYN28A－12 　 11台
（4） 动力柜 面
（5） 配电箱及双电源切换箱 面
（6） PLC控制系统 1套
（7） 微机综合自动化：　　　　　　　　　　　　　　 1套
（8） 直流系统：　　　　　　　　　　　　 1套
（9） 接地选线系统 1套
（10） 视频监控系统 1套
（11） 通讯系统 1套
（12） 计量系统 1套
（13） 电缆桥架 1批
（14） 视频电缆 1批
（15） 通讯电缆 1批
（16） 控制电缆 1批
（17） 低压电缆 1批
（18） 高压电缆 1批
（19） 高压母线桥 1批
（20） 低压母线桥 1批
（21） 补偿装置： 2套
（22） 电机安装调试（试运后连接对轮，带负荷试运行）7台
（23） 风机安装调试10台
（24） 仪表安装调试
（25） 电动阀门控制箱安装调试4面
（26） 接地系统安装。
（27） 照明系统安装。

第三章：施工组织机构及劳动计划
本工程根据需要，设立豫联园区特铝项目供水泵站供电工程项目部，配置施工、技术、管理人员以满足工程按期、保质竣工，顺利移交生产。

项目部组织机构
项目经理

技术组
施工组
质检员
材料员
安全员
机管员
计量员
电气试验室员

电气队
建筑队

施工班组
施工班组

第四章：工程施工综合进度计划
4.1本工程施工计划综合考虑边设计，边订货，边施工，属于典型三边工程，施工安排，工程计划用三个月，开工日期2012年5月20日，竣工日期2012年8月20日。

控制流程如下所示：
阶段
控制过程
主责

开始

总体规划
策划

目标计划建立

工程部
目标计划

项目部
工程计划月度会议

项目部
工程计划制定发放

各施工班组
三、四级计划制定发放

各单项工程师
计划执行

项目部
计划盘点

工程师
生产调度会

工程分析报表

工程结束

结束阶段
整个工程分析

结束

4．2确保控制进度实现的主要措施
本工程计划用时3个月，为确保业主要求的总工期的实现，即2021年 8月28日竣工。如果不采取强有力的措施是难以实现的，针对上述情况，我们准备采取如下措施：
4．2．1 成立强干的项目部领导班子，设立专人采取计划控制程序，使土建、电气安装施工形成计划管理控制网络。根据业主对工程项目总工期的要求，我公司将采用计算机，由专业工程人员对工程进行工程施工综合进度计划控制，对工程所有的资料应用微机打印。做到工程完工，资料齐全。
4．2．2 对项目施工全过程进行监控，定期对计划进度和实现进度进行盘点比较，发现偏离，分析原因，及时采取措施进行纠正。
4．2．3 集中力量抓关键工序。土建主体施工为工程的关键工序，如能顺利进行，可为后续工作提供作业面，以便及时穿插进行。
4．2．4 组织流水施工，加大穿插力度。根据以往经验，组织流水施工，加大穿插力度，合理安排各工序开始时间，对保证工期具有十分重要的意义。
4．2．5 对施工资源进行均衡配置，狠抓工程关健作业。
4．2．6 增加工作面，增加劳动力的数量，如电缆直埋土方开挖，电缆敷设过墙开孔，接地极施工，等及时组织多挡人员。
4．2．7 对于工期较紧的项目如结构工程、桥架安装、电缆配管等12个小时两班制施工。
4．2．8 采取先进施工工艺和施工技术，缩短工艺技术间歇时间。
4．2．9 采用工程师负责制，建立激励机制，提高工人的主观能动性。
4．2．10 建立定期例会制度（每周一次，需要时随时召开），协商和解决交叉，插入作业的配合，理顺先后关系，确保如期进行各分项工程的施工。
4．2．11 加大科技投入力度，规范管理制度。建立技术与生产融为一体的技术管理体制，使生产管理系统同时又是技术管理系统，把技术融入各生产环节，使方案程序制定与执行协调，达到技术带动进度，以科技手段促进生产及进度，体现“科技是第一生产力”。
4．3 施工单位与设计单位及业主的接口：
工程开工后，公司即安排进场，进行施工临建等准备工作，请业主提供施工用水，用电方便。公司安排项目负责人与业主及有关设计部门取得联系，解决图纸上及工程上的细节问题。
下列为进度表：（见后页）

第五章：施工机具安排和使用
豫联园区特铝项目供水泵站供电工程需用机具表
序号
名 称
单位
数量
备注
1
切割机
台
1

2
便携式电源盘
个
3

3
冲击电锤
把
2

4
铝合金水平尺
把
2

5
钻床
台
1

6
弯管机
台
1

7
机械压钳/手压钳
套
1

8
火焊工具
套
1

9
放线架
付
3

10
液化汽喷灯
把
2

11
手枪电钻
把
2

12
液压手推车
台
1

13
电子标签机
台
1

14
弯排机
台
1

15
力距扳手
套
3

16
套筒扳手
套
3

17
角向磨
把
3

18
往复锯
只
2

19
吹尘器
台
1

20
飞机钻
把
1

21
电焊机
台
3

22
工程车
部
1

23
8T汽车吊
部
1

第六章：施工总平面布置及力能供应
6．1 施工总平面布置：
6．1．1 本著“统筹兼顾，合理安排，提高效益”的方针，使平面布置力求紧凑，施工区域划分明确合理，符合工艺流程减少二次搬运，合理组织交通运输，使施工的各阶段都能做到交通方便，运输畅通，优化配置起吊机具，满足建筑，安装施工需要，整个现场要求文明整洁，符合防火、防爆、防汛及防盗等要求，努力完善各项经济指标，使之趋于合理。
6．1．2 施工现场管理：
根据现场条件，当临时设施与永久性设施相矛盾时，我们将原条件服从永久性设施的需要，施工废料将及时清理，堆放在指定地点，做到工完料尽场地清，安全文明施工创一流水平。
6．1．3 布置方案：
现场加工及办公室区的布置：以力求满足施工及材料临时存放的需要，合理安排办公区为原则，在现场布置综合材料库，材料堆放、项目部办公室和工具房。（详见施工总平面布置图）。
6．2 力能供应：
6．2．1 现场施工用电：
工程现场施工用电采用交流380V/220V工频三相四线制供电方式。电源接自业主提供的现场施工电源接口。
6．2．1．1 现场各配电盘布置和供电范围：
根据施工组织设计的各类机具的配备及照明等，布置总配电柜及各类配电盘，用于施工中的各种施工机械、电动工具，电焊机和各层照明。
A） 空气开关配电柜：主要为施工电源的一级盘和二级盘，采用带有复式脱扣器DZ10型空气开关。
B） 电源箱：施工电源三级盘，内置插座、开关等，布置电动工具集中地点用电动机械处。
C） 便携式卷线盘：电源四级盘，由施工班组使用人保管。
D） 漏电保安器：用于用电场所对人身的保护，在各类盘内均装设。
E） 集中广式照明设施：采用金属卤化物灯具，用于现场，仓库内大面积照明。
F） 安全隔离电源：为容器内电动工具与照明提供安全电源。
6．2．1．2 电缆敷设：
电缆采用直埋方式敷设，直埋电缆深度不少于0.6米，并在上下方各铺不少于0.5cm厚的沙子，电缆通过道路应穿保护管。
6．2．1．3 安全用电：
a） 配电盘应敷设接地装置，接地电阻不大于4欧姆，电气设备金属外壳采取零线多点重复接地的接零保护方式。
b） 配电盘附近应配合适量灭火器，在配电室附近应采取安全隔离，并挂警告牌。
c） 现场照明在潮湿的场所，应选用防水型照明器，在含有大量尘埃场所，如水泥库，应选用防尘型照明器。
各种用电都必须严格按照有关安全用电的规定。
布置原则：紧凑、合理、方便施工。
第七章：主要施工方案及措施
7．2电气安装施工方案：
4.1施工准备阶段:
为保证施工质量，避免返工和浪费，施工人员应认真学习图纸，弄清设计意图，对本期所做的工作有个清晰的了解，然后阅读自己承担的工作，发现问题应与技术人员一起研究，或与设计部门联系，图纸上进行必要的注释，做到心中有数。干什么工作用什么工序，安装后的验收标准是什么，工作前要认真准备，以便顺利施工。
4.2施工工序安排
一次设备施工顺序为：电气设备安装、电气设备调试、高层软、硬母线安装、设备接线等。
电气二次施工顺序为：电缆支架制安、保护屏安装、端子箱安装、、电缆敷设、二次接线、保护调试、传动等。
为不影响施工进度和质量，根据设备材料到货的情况，施工中应按工序灵活安排工作，保证进度，保证质量，保证施工人员和设备安全。
调试工作应和设备安装紧密配合，因天气多变，高压试验人员应抓住有利天气立即试验，发现问题及时上报处理。

7．2．1 10KV屋内配电装置安装：
10KV屋内配电装置高压开关柜16台，户内固定式真空开关柜双列布置，真空断路器采用ZN28Z-12-25KA型，
10KV低压侧进线2路采用电缆进线。
10KV出线柜8面，（其中一路备用）采用底部电缆出线。
10KV变压器电源柜2面，为底部电缆出线。
10KVPT柜2面
10KV母联柜2面
其中7路由配电柜底部采用电缆出线经过电缆沟，母线桥架引至电机接入10KV母线。

1、 按照电力建设设计规范，重新设计电缆沟，及盘柜基础。土建配合施工。
2、 土建二次抹平地面前；配合土建按照布置图尺寸进行基础槽钢予埋安装，盘柜基础槽钢10#，校平后焊接在预埋铁上。高压柜基础槽钢间距1560，确保槽钢顶面与抹平地面（铺地板砖时与地板砖）平齐。
3、 土建在墙抹平施工前，配合土建按照布置图尺寸进行各种规格予埋件安装，确保以后设备安装顺利进行。
4、 安装前土建与联系并予留出进盘的通道，开关柜运至通道处，采用叉车及滚杠推入开关室内槽钢基础上。
5、 母线安装时采用力矩扳手进行紧固，母线安全距离达到规范要求（母线桥无图，根据现场实际情况测量后制作）。
6、 开关的调整按照厂家说明书的要求，使其达到“五防”要求。
7、 10KV屋内配电装置安装程序：
7.1基础槽钢安装
备料 校直 下料 除锈 刷防锈漆 基础槽钢组合 就位 安装 补漆 接地。
7.2开关柜安装
配合土建基础槽钢安装 开关柜倒运 开关柜就位安装
柜内母线安装 母线桥安装 开关调整 设备清扫封闭 电气试验。
7．2．4 变压器安装
根据本变电站用电负荷统计，需安装两台变压器。本期2台接自10KV 2段母线上，容量为200KVA。
变压器安装：
a） 变压器在基础槽钢安装完成后即可进行本体就位安装，变压器倒运采用汽车运至变压器室外，用吊车卸下，采用链条葫芦及滚杠拉至变压器基础槽钢上，就位工作由专业超重工负责指挥完成。
b） 设备到达现场后施工单位会同制造厂、业主进行开箱检查，根据制造厂的要求决定检查。进行器身检查时应选择良好的天气，要求大气湿度≤75%才能施工。
附件安装依据厂家装配图进行。
站用变压器安装程序：
基础安装 本体就位 附件安装 接地线安装 电气试验。
7．2．1 0.4KV屋内低压GCS柜安装：
0.4KV屋内配电装置低压开关柜13台，GCS开关柜双列布置，0.4KV低压侧进线由变压器低压侧采用TMY-4X（50×5）铜母线引至0.4KV低压进线柜，出线为电缆出线，0.4KV无功补偿，选用2套HLTSC—1—60KVAR型并联电容器装置，采用模组方式组装，接入0.4KV母线。

8、 土建二次抹平地面前；配合土建按照布置图尺寸进行基础槽钢予埋安装，确保其顶面与抹平地面平齐。
9、 土建在墙抹平施工前，配合土建按照布置图尺寸进行各种规格予埋件安装，确保以后设备安装顺利进行。
10、 安装前土建与联系并予留出进盘的通道，开关柜运至通道处，采用手推车及滚杠推入开关室内槽钢基础上。
11、 母线安装时采用力矩扳手进行紧固，母线安全距离达到规范要求。
12、 开关的调整按照厂家说明书的要求，使其达到要求。
13、 0.4KV屋内配电装置安装程序：
配合土建基础槽钢安装 开关柜倒运 开关柜就位安装
柜内母线安装 母线桥安装 进线母线安装 开关调整 补偿电容器安装 设备清扫封闭 电气试验。
7．2．2 二次设备安装：
为了使二次设备有一个良好的运行环境，二次设备均布置在二次设备室内。布置有：微机保护综合自动化一套，直流屏2面。
1、 基础槽钢安装在建筑工程完成砼毛地面和屋体物架形成后进行，且予埋件和予留孔洞的位置尺寸符合设计要求。
2、 基础槽钢制作安装程序：
备料 校直 下料 除锈 刷防锈漆 基础槽钢组合 就位 安装 补漆 接地。
3、 二次设备安装程序：
基础槽钢制作安装 盘柜运输 开箱检查 盘柜的就位 盘柜的固定 整体检查。
7．2．3 PLC柜安装：
为了使PLC有一个良好的运行环境，二次设备均布置在有空调的二次设备室内。
4、 基础槽钢安装在建筑工程完成砼毛地面和屋体物架形成后进行，且予埋件和予留孔洞的位置尺寸符合设计要求。
5、 基础槽钢制作安装程序：
备料 校直 下料 除锈 刷防锈漆 基础槽钢组合 就位 安装 补漆 接地。
6、 二次设备安装程序：
基础槽钢制作安装 盘柜运输 开箱检查 盘柜的就位 盘柜的固定 整体检查。

7．2．3 全站电缆：
3、电缆敷设及二次接线施工
在施工前应充分考虑设计图纸、电缆走向、电缆规格长度等因素，确保施放后正确、整齐、美观、标志齐全清晰又便于运行维护。
目前存在问题（电缆无电缆走向图，桥架布置图，电缆穿管图）需要根据现场情况，具体敷设）二次接线严格按设计图纸及作业指导书施工，在确保质量的同时，提高施工工艺。
二次电缆牌要在确保准确的前提下，做到清晰、美观、耐久。
电缆防火封堵严格按设计要求施工，注意防隔墙、防火涂料的施工是关键。
全所电缆施工包括电缆支架安装、电缆保护管顶埋、电缆敷设、电缆做头、接线、防火封堵等工作。
本所电缆支架采用角钢材料制作，配制中应平直无明显扭曲，焊接应牢固，无显著变形，做好后进行热镀锌处理。电缆支架应安装牢固，横平竖直，各支架的同层横档在同一水平面上。电缆支架全长均应有良好的接地。
本所电缆保护管大多采用热镀锌水煤气管，加工中应保证管口无毛刺和尖锐棱角，弯制后不应有列缝和显著的凹瘪现象。电缆管的弯曲半径不应小于所穿入电缆的最小容许弯曲半径。电缆管的连接应牢固，密封应良好，两管口应对准。引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。
电缆敷设前，应按下列要求进行检查：电缆通道畅通，排水良好；电缆型号、电压、规格应符合设计；电缆外观应无损伤、绝缘良好；电缆放线架应放置稳妥，与电缆盘配套；敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。
电缆敷设时，电缆应从盘的上端引出，不应使电缆在支架上及地面磨擦拖拉，应排列整齐，不宜交叉，加以固定，并及时装设标志牌。电缆的排列，应保证电力电缆和控制电缆不在同一层支架上。高低压电力电缆，强电、弱电控制电缆应按顺序分层布置，一般情况宜由上而下配置。电缆布置在支架上下宜超过一层。
电缆做头接线，应由经过培训的熟悉工艺的人员进行，并严格遵守制作工艺规程。制作电缆终端，从剥切电缆开始应连续操作直至完成，缩短绝缘暴露时间，剥切电缆时不应损伤线芯和保留绝缘层。电缆终端上应由明显的相色标志，且与系统的相位一致。控制电缆终端可采用一般包扎，接头应有防潮措施。
本所电缆防火封堵采用防火堵料、防火涂料和防火包相结合的方式。在电缆穿过竖井、墙壁或进入盘柜的孔洞处，用防火堵料封堵。封堵电缆孔洞时，封堵应严实可靠，不应有明显的裂缝和可见的孔隙。防火涂料应按一安浓度稀释，搅拌均匀，并应顺电缆长度方向进行涂刷，涂刷厚度或次数、间隔时间应符合材料使用要求。
7．2．8 电气调试方案：
本方案拟以单元、分系统、整组调试三个阶段进行。
7．2．8．1 单元调试：
a） 电测量仪表装置、继电保护及自动装置校验
仪表校验：按照《电流表、电压表、功率表及电阻表检定规程》、《电测量批示仪表检验规程》、及《电能计量装置检验规程》的相关规定检验。
B）变送器检验：按照《电测量变送器检定规程》的相关规定检验。
C）继电保护及自动装置检验：按照《继电保护及电网安全自动装置检验条例》的相关规定检验。
D）变压器试验：按照《电气装置安装工程电气设备交接试验标准》的相关规定进行试验。
对纯瓷套管项目有：绝缘电阻测试、交流耐压试验。
对变压器本体有：绕组连同套管的绝缘电阻、吸收比、介质损、变比及联结级别、绕组直流电阻、直流泄漏电流的测试，调压切换装置的检查和试验。
E）PT、CT试验
对干式CT项目有：测量绕组的绝缘电阻，绕组对外壳的交流耐压试验，测量励磁特性曲线，检查极性，检查变比。
对充油PT项目有：测量绕组的绝缘电阻，测量一次绕组连同套管的介质损，测量一次绕组的直流电阻，测量空载电流和励磁特性，检查极性，检查变比。
对干式PT项目有：测量绕组的绝缘电阻，绕组对外壳的交流耐压试验，测量一次绕组的直流电阻，测量空载电流和励磁特性，检查极性，检查变比。
F）悬式绝缘子、支柱绝缘子、穿墙套管试验
悬式绝缘子和支柱绝缘子试验项目有：测量绝缘电阻，交流耐压试验。
穿墙套管试验项目有：测量绝缘电阻，交流耐压试验：对非纯瓷套管还要增加一项介质损测量。
励磁特性曲线测试。
对变压器本体有：绕组连同套管的绝缘电阻、吸收比、介质损、变比及联结级别、绕组直流电阻、直流泄漏电流的测试，有载调压切换装置的检查和试验。
g）真空 断路器、隔离刀试验
真空断路器试验项目有：测量分、合闸状态下绝缘电阻，测量每相导电回路的电阻，交流耐压试验，测量分、合闸时间，测量主触头分、合闸的同期性，测量分、合闸线圈及合闸接触器线圈的绝缘电阻及直流电阻，操动机构的试验。
隔离开关试验项目有：测量绝缘电阻，检查操动机构线圈的最低动作电压，操动机构的试验。
h）避雷器试验
该所的避雷器主要为氧化锌避雷器，试验项目有：测量绝缘电阻，测量在运行电压下的持续电流，测量工频参考电流下的工频参考电压或直流参考电流下的直流参考电压，检查放电计数器动作情况及避雷器基座绝缘。
i）封闭母线及电缆试验
封闭母线试验项目有：测量绝缘电阻，交流耐压试验。
电缆试验试验项目有：测量绝缘电阻，直流耐压试验及泄漏电流测量，检查电缆线路的相位。
j）电容器试验
试验项目有：测量绝缘电阻，并联电容器交流耐压试验，冲击合闸试验。
7．2．8．2 分系统调试
a） 开关控制回路调试
检查回路接线正确性，连接可靠性，检查回路中的熔断器，检查器路绝缘。接通控制回路电源，进行分、合闸操作，检查断路器及其操动机构的联动应正常、无卡，分、合闸指示正确，开关辅助接点动作正确可靠，开关防跳应正确。
b） 主变风冷控制回路调试
检查回路接线正确性、连接可靠性，检查回路中的熔断器，检查回路绝缘，回路交流耐压试验。接通电源，转换开关置“手动投入”位，风机应启动，转向应正确，分别模拟各种状态，信号均应正确：转换开关置“自动投入”位，分别模拟各种状态，风机启动及信号均应正确。
c）直流系统调试
对直流回路，要检查直流小母线对地绝缘，检查熔断器，交流耐压试验。送电后，检查直流小母线绝缘监察表指示是否正确。
d）电流回路调试
对直流回路接线正确性、连接可靠性，检查回路绝缘，回路交流耐压
试验，回路一点接地检查及处理，CT二次负荷测量，一次模拟通电测量零序电流回路的电流值，测量电流的极性及相序是否正确；对接有差动保护或电流相序滤过器回路还要测量有关不平衡值。
a） 电压回路调试
检查回路接线正确性、连接可靠性，检查回路中的熔断器，回路绝缘检查，回路交流耐压试验，回路接地情况检查及处理，一次模拟通电测量每一个二次绕组的电压，测量相间电压，检验相序。
b） 保护回路调试
检查回路接线正确性、连接可靠性，检查回路绝缘，回路交流
耐压试验，回路接地情况检查及处理，保护性能调试，保护定值整定，保护整组传动试验。
c） 信号回路调试
检查回路接线正确性、连接可靠性，熔断器检查，回路绝缘检查，回路交流耐压试验。在做保护整组传动试验时，检查中央信号装置中各继电器逻辑回路的动作特性及各种音响讯号工作的正确性。
d） 接地电阻测量：测量接地点的接地电阻，应符合设计要求。
7．2．8．3 整组试验
a） 整组试验应具备的条件
——电气部分一、二次设备已全部安装，单元及分系统调试完毕，符合设计及《验规》要求，经验收合格。
——安装、调试、验收的技术资料、试验报告齐全，经质检部门审查通过，并经调试负责人、业主认可。
——所有电气一、二次设备编号清楚、正确。主变及110KV开关带电设备应设围栏和标志牌。
——整组试验准备工作就绪，试验仪器仪表到位；试验人员配备齐全，职责明确，熟悉整组试验程序并有处理紧急情况的措施。
b） 整组试验程序
本次试验由调试负责人全面负责、指挥，重要设备设专人监视，并保持与调试负责人之间的联络通讯畅通，能及时反馈信息。
整组试验拟以下步骤进行：先进行进线实验，再进行主变冲击合闸试验，无异常，则进行本单元10KV、400V系统受电，核相及并列。
c） 主变冲击合闸试验
——试验前的准备工作：检查主开关操作熔丝应良好，检查主变保护定值与通知单相符，并试验完毕，退出母差保护，投入其他保护；投入各控制、信号、操作电源，检查有关位置、信号指示灯应正常。
——冲击合闸试验：在额定电压下对变压器进行冲击合闸试验，进行5次，每次间隔5min，应无异常现象；冲击合闸宜在高压侧进行，试验时变压器中性点应接地。
d） 各系统受电
受电程序如下：主变受电后 400V系统受电 电气各系统检查。
受电前检查各系统一次设备的绝缘应良好。受电设备设专人监视。合上0.4KV母线段进线断路器，使0.4KV母线段受电，监视仪表指示是正确；巡检各表计指示应正确。
e） 核相及并列：对10KV、400V系统分别进行一次核相，相位正确方允许并列。
f） 二次回路向量校核
系统受电后，测量每相零序电流回路的电流值，测量各相电流的极性及相序，测量有差动保护或电流相序滤过器的回路有关不平衡值。测量PT每一个二次绕组的电压，测量相间电压，测量零序电压，检验相序。

第八章：质量目标、工艺方案及创优措施

8．1 质量目标
——实施公司质量体文件，加强质量管理，确保质量体系有效运行。
——施工质量全面达到国家标准。
A、 建筑分项工程合格率100%；
B、 观感质量得分率≥85%；
C、 电气设备安装合格率100%，；
D、 继电保护和自动装置投入率达≥100%，动作正确率达100%；
E、 质量保证资料基本齐全。
——履行合同职责，提高企业信誉，做好服务。
8．2 工艺评定
主要依据，国家颁布现行土建、安装、装饰工程施工及验收规范。
《输配电工程达标投产考核评定标准》（1998版）
8．2．1 公司质量管理部编制质量检验计划并交业主、监理，包括：《工程质量检验协议》、《隐蔽工程及各专业W、H点设置一览表》。
评定程序：（流程图）
施工班组自检 项目部二级质检员复检 业主（监理）验收签证。
过程检验不合格实施《不合格品实施程序》、《质量违章整改、停工通知单》进行整改，防止转序，并按公司现行《质量违章处罚条例》进行处罚。合格项目采用《项目验收申请表》以书面形式通知业主（监理）。
8．2．2 工程质量监督：
阶段性和重点项目质量监督及隐蔽工程覆盖前均处于停工待检状态，必须完成工程质量自查报告及归档可追溯性质量记录接受为主方现场查证之后方可继续施工。为了实现本工程的质量指标（建筑工程合格率100%，结构、基础优良率100%），
8．3 工艺方案：
8．3．1 施工工艺采取精品示范项目质量控制协议形式来控制，具体方案是将示范项目分解成若干个分项，按照程度将各分项划分出若干个质量控制点，参考验收标准和精品工程规定的观感要求，制定各质量控制点的控制标准和目标，并在工程施工前由施工到组织有关人员学习示范项目的质量控制目标，在施工过程中严格控制各控制点质量要求，出现超标缺陷，及时、自觉地改正，各控制点完成一个见证验收一个，质检人员（或组织有经验技师）按照各控制点参加见证验收，未经验收签证不准进行下道工序。整个项目完成必须做到如下几点：
1、 所有见证点都经过见证验收（有见证人签字）。
2、 施工过程中出现的超标缺陷，施工人员自己发现的要及时自觉整改；

8．4 质量管理组织结构：

为了实现质量目标，创建优质工程，公司根据本项目施工特点，设置

项目经理

质量管理组织机构如下：

电气专职工程师

土建专职工程师

计量员

资料员

质量员

材料员

机械员

技术员

安装队
建筑队

施工班组
施工班组

第九章：安全监督及文明施工
9．1 安全管理网络：
公司安全生产委员会

公司安全第一责任人

项目部安全领导小组

项目部

建筑队
安装队

4

班

3

班

2

班

1

班

4

组

3

组

2

组

1

组

9．2 安全文明施工技术措施：
9．2．1 安全方针：
本工程认真贯彻落实“安全第一，预防为主”的安全生产方针，以“安全为主，生命为本，发展为纲”为主线，严格执行国家有关安全的方针、政策、法令、法规，对工程实施全过程管理。
1、 努力提高安全文明施工管理水平，严格按基建程序组织施工，消除事故隐患，改善劳动条件，保障作业人员在施工过程中的安全与健康。
2、 依靠科技进步，完善安全设施，强化安全教育，提高整体素质，运用系统工程对事故进行预测预控。
3、 严格贯彻落实以各级安全第一责任人为核心的自上而下的安全施工责任制。
4、 全面推行自下而上的“杜绝违章，消灰事故”承诺制。
9．2．2 安全目标：
1、 本工程做到死亡事故为零。
2、 严格控制重伤事故，重伤事故为零。
3、 全面控制轻伤事故，轻伤率＜6%。
4、 杜绝重大起重伤害、机械及设备事故。
5、 杜绝火灾及责任在我方的重大交通事故。
9．2．3 安全组织：
1、 本工程成立以经理为首的安全生产领导小组，该小组是本工程安全生产最高管理机构，并定期开会。
2、 按工程专业划分，各专业成立相应的安全生产领导小组。
3、 各级安全生产领导组织机构，在总公司安委会的监督和指导下保证国家的安全生产方针、政策、法令、法规得以有效执行。本工程根据实际需要专设现场安全文明办公室，该部门是项目部安全生产领导小组的日常办事机构。
4、 安全职能部门负责工程实施过程的日常监督管理工作，负责健全各专业及施工班组的安全网络并有效运作。
5、 安全文明管理部门在实际工作中严格执行总公司安全管理工作中的各项规章制度及甲方的有关制度，并接受甲方监督。
9．2．4 现场安全生产文明施工
9．2．4．1 开工阶段：
1、 进入工程现场的所有人员，均经过本工程安全文明施工规定与要求的专项培训，考试合格。
2、 现场搭设的各类临建，经工程技术员管理部门书面批准，做到按图用地。
3、 现场道路、排水沟道、涵管等完整畅通，设专人维护管理，污水排放符合环保要求。
4、 设备、材料堆放整齐、有序、安全可靠，各种物资标识清楚。
5、 现场安全文明施工标志，重点防火部位标志，紧急救护和消防联标志醒目、齐全。
6、 施工机械、设备完好，保持清洁，防护装置齐全可靠，安全操作规程醒目。
7、 各类特种作业人员均体检合格并持有效证件上岗。
8、 搞好现场的各种施工基础设施（路、水、电、气、起吊设施）的建设，临时设施与正式工程一样管理。
9、 搞好工程分项的施工方案策划、优选、合理划分分项工程。
10、 实行项目、工序的开工申请制度，做到规范施工，合理分配时空。
9．2．4．2 施工阶段：
A、个体
