某地下室基坑边坡支护工程施工方案.doc

上传人:丰**** 文档编号:9996837 上传时间:2025-04-16 格式:DOC 页数:82 大小:1.10MB
下载 相关 举报
某地下室基坑边坡支护工程施工方案.doc_第1页
第1页 / 共82页

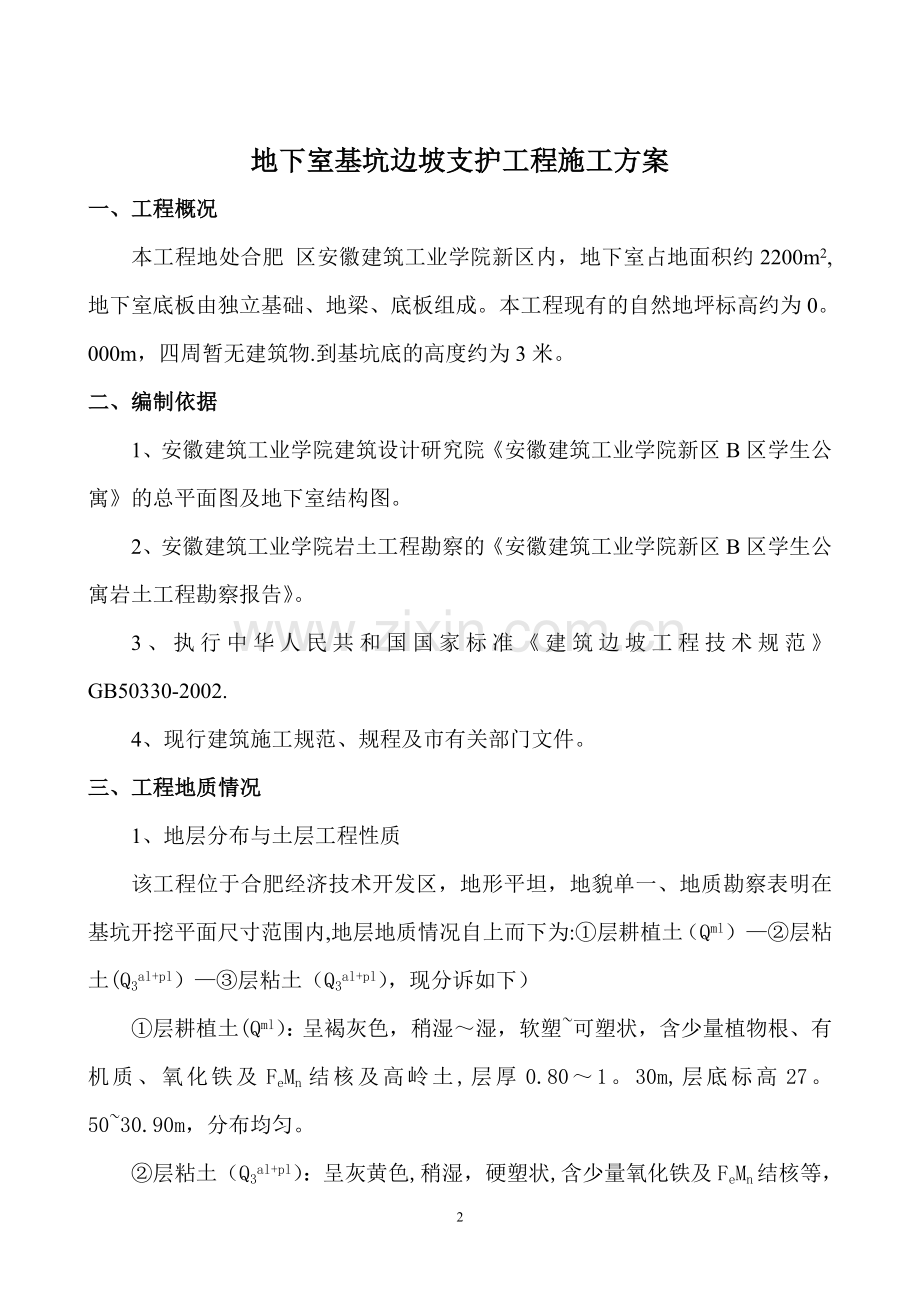

某地下室基坑边坡支护工程施工方案.doc_第2页
第2页 / 共82页
点击查看更多>>
资源描述
某地下室基坑边坡支护工程施工方案-secret (可以直接使用,可编辑 优秀版资料,欢迎下载) 地下室基坑边坡支护工程施工方案 一、工程概况 本工程地处合肥 区安徽建筑工业学院新区内,地下室占地面积约2200m2,地下室底板由独立基础、地梁、底板组成。本工程现有的自然地坪标高约为0。000m,四周暂无建筑物.到基坑底的高度约为3米。 二、编制依据 1、安徽建筑工业学院建筑设计研究院《安徽建筑工业学院新区B区学生公寓》的总平面图及地下室结构图。 2、安徽建筑工业学院岩土工程勘察的《安徽建筑工业学院新区B区学生公寓岩土工程勘察报告》。 3、执行中华人民共和国国家标准《建筑边坡工程技术规范》GB50330-2002. 4、现行建筑施工规范、规程及市有关部门文件。 三、工程地质情况 1、地层分布与土层工程性质 该工程位于合肥经济技术开发区,地形平坦,地貌单一、地质勘察表明在基坑开挖平面尺寸范围内,地层地质情况自上而下为:①层耕植土(Qml)—②层粘土(Q3al+pl)—③层粘土(Q3al+pl),现分诉如下) ①层耕植土(Qml):呈褐灰色,稍湿~湿,软塑~可塑状,含少量植物根、有机质、氧化铁及FeMn结核及高岭土,层厚0.80~1。30m,层底标高27。50~30.90m,分布均匀。 ②层粘土(Q3al+pl):呈灰黄色,稍湿,硬塑状,含少量氧化铁及FeMn结核等,层厚2.90~3.80m,层底标高24.20~27。05m,分布均匀。 ③层粘土(Q3al+pl):呈黄色、褐黄色,稍湿,硬塑状,含少量氧化铁,FeMn结核及钙质结核等,该层未钻穿。 2、水文地质情况 根据本次勘察场地岩性特征、结合环境水文地质条件分析,本工程场地地下水对砼无侵蚀性。 四、施工工期 钢丝网水泥砂浆护壁工期为10天, 五、主要材料的选用 1、水泥:采用425#普通硅酸盐水泥。 2、钢筋:采用II级钢筋,直径为10mm。 3、焊条:J422、φ3。2mm。 4、黄砂:中(粗)砂 5、钢丝网:选用网孔为3mm×3mm。 六、施工组织人员 1、施工管理: 工地负责人:1人 施工员:1人 安 全 员:1人 材料员:1人 2、施工队 班长:1人 工人:15人 七、施工设备 1、施工现场用水由城市自来水引入场地 2、主要设备: 序号 设备名称 单位 数量 合计功率(KW) 用途 1 型材切割机 台 1 1。5 切割钢材 2 交流电焊机 台 1 7。5 电焊钢材 3 潜水泵 台 6 9 抽基坑水 4 砂浆搅拌机 台 1 3。5 搅拌水泥砂浆 八、施工方法 1、根据现场情况和岩土工程勘察报告,挖方边缘有动载的按高宽1:1.00放坡;挖方边缘无荷载的按高宽1:0。5放坡,当挖至基坑底时,将坡面修整平整,同坡面垂直楔入直径φ10mm、长为40cm插筋,纵横间距为1.0m,在尾部焊长为5cm的φ10mm钢筋与插筋垂直(如图所示),坡面铺网孔为3mm×3mm的钢丝网片,然后用3cm厚的1:1。5水泥砂浆抹平,表面拉毛,后面继续挖土护壁。 当土方挖至基坑底后,随土方工程施工进度及时做好排水沟,排水沟和集水井均采用人工开挖、修整后用1:1.5水泥砂浆抹平,排水沟宽度为300mm、高为300mm,排水沟布置在基坑底围绕基坑边四周,在底版外侧,沟底设1%坡度,基坑边设有6个集水井,长度及深分别为600mm×600mm×1000mm,边坡面上的水流向排水沟,由排水沟流向基坑集水井,用水泵排出。当边坡面层有积水湿地,地下水渗出或地下水露出时,应根据实际情况设置外倾排水孔。 2、分段施工流程 制作钢筋 搅拌砂浆 检查平整度及坡度 过 覆 盖 养护 水泥砂浆找平 楔入φ10钢筋 铺钢丝网片 修坡 开挖 放样 3、钢丝网水泥砂浆护壁工艺流程 (1)修坡:挖土机开挖后的土面层一定要通过人工修整,保证土面层比较平整,使得砂浆面层也能平整; (2)制作钢筋的材料为:II级钢筋直径为10mm. (3)铺网:将坡面修整平整,用网孔为3mm×3mm的钢丝网片迎坡面铺设,用楔入土中的钢筋将其固定. (4)同坡面垂直楔入直径Φ10,长为40cm插筋。纵横间距为1米。 (5)水泥砂浆材料为425#普通硅酸盐水泥,配合比水泥:砂:水为0。638:1.91:0。3,厚度为30mm。 (7)养护:用彩条布和麻袋覆盖养护. 4、基坑壁排水 基坑上的水排到边坡旁的水沟里;坡面的水排到基坑下水沟里,流向集水坑,用水泵抽出。 九、监测和对周围建筑物、市政管线的保护措施 1、监测 在钢丝网水泥砂浆护壁边设置沉降与水平位移观测点,均在基坑边布置。在挖土开始后每天监测1次,挖土结束后,将观察数据作一统计,写出监测报告。当监测到边坡水平位移及竖向沉降速度呈增大趋势,且不收敛时,应及时决定是否采取加固措施。 2、对周围建筑物、市政管线的保护措施,施工前首先要了解市政管线,包括上下水道、煤气管道、通信电缆线等。避免碰到这些管线。 十、应急方案 在挖到基坑底时,场地内保证有一台挖土机可以随时调用,如现场开挖后,坡顶位移呈增大趋势(沉降与位移若超过基坑深度1%时)且不收敛时,立即用挖土机挖土向坡脚回填反压,直到位移稳定,再采取加固措施,而后再继续开挖.若无法用挖土机回填反压时,则用砂袋回填反压(平时准备好400个编织袋,其中200个预先装好砂)。 十一、文明施工措施 1、建立以项目负责人为首的文明生产管理组织、开展文明生产管理活动,进场前对工人进行文明施工教育。 2、所有外运土汽车在离开现场前,应派专人进行清洗,每次运土后及时检查清扫运土路面的弃土. 3、排水时,保证从基坑中抽上来的深水必须通过沉淀池再排入市政管道。 4、注意保持现场卫生,不得随地乱倒垃圾,不得随地大小便 5、在工地上配备急救箱、内备适当药品. 十二、安全管理措施 1、施工员上岗时必须配带安全帽,不得穿拖鞋,电焊工必须带防护罩。 2、建立安全生产责任制、开展安全教育,施工前和施工中进行安全检查,发现问题及时处理,待消除隐患后再行作业,对违章作业及时制止。 3、场地施工用电全部通过合格的配电箱再接到各用电设备,配电箱内设有三相五线漏电保护器,电路均有保护接零或接地装置. 下面为附送毕业论文致谢词范文!不需要的可以编辑删除!谢谢! 毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的,他渊博的知识开阔的视野给了我深深的启迪,论文凝聚着他的血汗,他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响,在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养,他们在学业上的心细指导为我工作和继续学习打下了良好的基础,在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师,虽然他不是我的专业老师,但是在这三年来,在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候,“明师之恩,诚为过于天地,重于父母",对吴老师的感激之情我无法用语言来表达,在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习,生活和工作的支持和关心。三年来我们真心相待,和睦共处,不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独,马上就要各奔前程了,希望(,请保留此标记。)你们有好的前途,失败不要灰心,你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母,你们生我养我,纵有三世也无法回报你们,要离开你们出去工作了,我在心里默默的祝福你们平安健康,我不会让你们失望的,会好好工作回报社会的。 致谢词2 在本次论文设计过程中,感谢我的学校,给了我学习的机会,在学习中,老师从选题指导、论文框架到细节修改,都给予了细致的指导,提出了很多宝贵的意见与建议,老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师,没有这些年知识的积淀,我没有这么大的动力和信心完成这篇论文。感恩之余,诚恳地请各位老师对我的论文多加批评指正,使我及时完善论文的不足之处。 谨以此致谢最后,我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。 开学自我介绍范文:首先,我想说“荣幸",因为茫茫人海由不相识到相识实在是人生一大幸事,更希望能在三年的学习生活中能够与大家成为好同学,好朋友。其次我要说“幸运”,因为在短暂的私下接触我感觉我们班的同学都很优秀,值得我学习的地方很多,我相信我们班一定将是团结、向上、努力请保留此标记。)的班集体。最后我要说“加油"衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学,为老师争光、为家长争光,更是为了我们自己未来美好生活和个人价值,加油。哦,对了,我的名字叫“***”,希望大家能记住我,因为被别人记住是一件幸福的事!! )查看更多与本文《高中生开学自我介绍》相关的文章。 10 目 录 第一章 编制依据 3 第二章 工程概况 3 第一节 基本情况 3 第二节 建筑概况 4 第三节 建筑设计概况 5 第三章 施工部署 11 第一节 施工管理目标 11 第二节 施工准备 11 第三节 劳动力、机械设备计划 13 第四节 建立项目管理制度 14 第五节 施工进度计划 15 第四章 主要分部分项工程施工方法及技术措施 15 第一节 基础施工顺序 15 第二节 工程测量放线 15 第三节 土方开挖、回填 16 第四节 基础承台、底板施工 19 第五节 砌体工程 19 第六节 模板工程 20 第七节 钢筋工程 23 第八节 混凝土工程 27 第九节 电梯井施工(基础) 29 第十节 地下室混凝土防水、防渗质量保证措施 29 第十一节 后浇带施工方法 31 第五章 保证质量管理措施 32 第六章 安全文明施工措施 37 第七章 产品质量保护措施 39 第一节 质量保护原则 39 第二节 各分项工程产品质量保护措施 40 第八章 季节性施工措施 41 第一章 编制依据 1)、建筑地基基础工程施工质量验收规范 (GB50202—2002) 2)、混凝土结构工程施工质量验收规范(GB50204—2002); 3)、砌体结构工程施工质量验收规范(GB50203-2011); 4)、建筑工程施工质量验收统一标准(GB50300—2013); 5)、地下工程防水技术规范(GB50108-2008); 6)、地下防水工程质量验收规范(GB50208-2011); 7)、钢筋焊接及验收规程(JGJ18-2012); 8)、建筑施工安全检查标准(JGJ59-2011); 9)、混凝土泵送施工技术规程(JGJ/T10—2011)。 10)、建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2011) 11)、建筑施工模板安全技术规范(JGJ162—2008) 12)、高层建筑混凝土结构技术规程(JGJ3—2010) 13)、湛江机电学校新校区工程的设计图纸及有关资料。 第二章 工程概况 第一节 基本情况 (一)工程项目概况 本项目建设内容包括教学楼2幢25860m2、女学生宿舍楼1幢8666m2、男学生宿舍楼3幢23435m2、综合楼8960m2、地下室5000 m2、学生饭堂5973m2、实训楼3幢50000m2、教职工休息房4697m2、其他辅助用房2000m2合计约共13万平方米及周边所有公共配套设施等. 行政办公楼/图书馆工程有一层地下室,底板底标高为5.5米,开挖深度为4。6米;桩形式为冲孔桩,持力层为中风化岩层。首层、二层和顶层梯屋的楼层高度为5。0~5.5米,属于高支模施工.其二层的报告厅层高为9。5米,屋顶层的架构梁层高为12.6米,属超高支模体系。另外屋顶部分位置还采用了网架钢结构光棚。 结构形式:本工程所有建筑均为为钢筋混凝土框架结构. 本工程学生宿舍楼为天然基础、综合楼、学生饭堂、实训楼为桩基础结构,无地下室,行政办公楼图书馆有地下室. 第二节 建筑概况 一、行政办公楼图书馆地下室结构工程简介 基础承台及底板底模采用素混凝土垫层,基础承台、底板施工顺序如下:放线→基坑支护及工程桩施工→土方开挖施工→基坑修底→承台基础、底板侧模→钢筋安装及预埋管线→浇筑砼→养护。 墙板柱混凝土浇筑工艺流程: 作业准备→商品混凝土运送到现场→混凝土运送到浇筑部位→墙柱混凝土浇捣 →外侧墙柱混凝土浇捣 →梁板混凝土浇筑与振捣→表面扫把扫毛(原浆压光)→养护. 防水施工工艺流程: 基层处理→涂刷基层处理剂→铺贴附加层→铺贴卷材→封边→做保护层。 地下室及±0。00以上主体设置后浇带,后浇带混凝土浇筑须在主体结构混凝土养护60天后进行.地下室结构分段施工,分段位置拟设在后浇带位置. 地下室混凝土强度等级如下表,抗渗等级P6,垫层采用100mm,C15砼。 第三节 建筑设计概况 二、机电学校各单体结构简介 行政办公楼图书馆 行政办公楼/图书馆工程有一层地下室,底板底标高为5.5米,开挖深度为4.6米;桩形式为人工挖孔端承型圆形刚性基础,深度为3~6米,直径为1.2m,持力层为中风化岩层。首层、二层和顶层梯屋的楼层高度为5.0~5.5米,属于高支模施工。其二层的报告厅层高为9。5米,屋顶层的架构梁层高为12。6米,属超高支模体系。另外屋顶部分位置还采用了网架钢结构光棚。 根据地质资料,基础持力层为___中风化岩 ____层,持力层地基土(岩)承载力特征值(fak)为_2800___kPa。基础入持力层深度HŽ1详基础表。 本工程采用的圆形基础直径D为____1.2m________等,共_1__种。 根据岩土工程勘察资料,本工程采用机械或人工成孔圆形刚性基础,基础净长H约__3。0~6.0____米,基础竖向承载力特征值详基础表。 圆形刚性基础适用长度范围为2.5~15米,最大基础净长不宜超过15米。 圆形刚性基础最小直径不应小于D=1400mm。 本工程__ZH1~ZH4____基础为端承型圆形刚性基础,设计有效基础长度H是根据地质资料估计的长度,实际孔深应以持力层岩样为主要依据。当基础需扩头时,施工必须确保扩大头尺寸. 护壁的混凝土强度等级不得低于基础的混凝土强度等级,且应≥C25.钢筋类别为__HRB400___,强度设计值fy=_360__N/mmŒ2。 第一节挖深约1000mm,安装护壁钢模板,继而浇灌混凝土护壁. 图书馆结构砼强度等级: 实训楼 1、本工程±0。000为室内地面标高,相当于测量图标高23.95m 2、本工程部分采用孔成孔灌注桩,桩径D为0.8、1。0、1.2米等共3种.桩净长H约12~19米。 3、本工程冲孔桩为摩擦端承桩。施工必须确保设计桩长及桩端进入持力层的深度。 实训楼结构砼强度等级: 宿舍楼 本工程采用___天然_____基础,场地土类型为岩石土,各岩土参数及特征值详岩土工程勘查报告。 宿舍楼结构砼强度等级: 钢筋采用HPB235、HRB335、HRB400钢筋,焊接、搭接连接;砌体采用蒸压加气混凝土砌块. 第四节 地质水文条件 1、气象条件 本区属南亚热带海洋季风气候。该地区平均气温23℃,一月平均气温15℃,七月平均气温29℃,极端最高气温38.1℃,极端最低2。8℃;年平均降雨量1534mm,降雨多集中在4~9月.夏秋台风为主要自然灾害,根据湛江气象台提供的风况资料显示,夏季盛行偏东南风,冬季盛行偏北风,全年最多为东风和东南风,强风向为东风和东北东风。1951~1992年间,历年湛江登陆时中心最大风力8级或8级以上的台风共32次,平均每年0。8次,最多年份有3次。其中出现10级或10级以上(24。5m/s)大风有23次,12级(36m/s)有8次,发生风速大于或等于40m/S有4次。其风向为北北风-东北东风,最大登陆强台风,极大风速为50.4m/s. 2、地层岩型特征 勘察场地处于火山岩台地地段,属于低山坡地地貌,现主要为耕土或苗圃用地,北部分布有小冲沟及取石坑,地形基本平坦。钻孔孔口标高在19.88~25。02米之间,最大高差约为5.14米。 本区大地构造属于雷—琼喜山沉降带湛江断陷区的东部。湛江断陷是雷州半岛新生代局部断陷,根据收集到的区域地质资料,区内第四纪地层发育,厚度达数百米,经现场地质调查,地表未发现构造形迹出露,区域稳定性较好。 3、地下水 为了解场区内地下水及浅层土的腐蚀性,本勘察在钻孔中取混合水样3件及浅层土样4件作水质分析及易溶盐分析。分析结果主要指标见下表(表3及表4)。 表3 水质分析结果表 取样 位置 PH 值 SO42- (mg/l) Cl- (mg/l) HCO3- (mmol/l) 侵蚀性CO2 (mg/l) Mg2+ (mg/l) NH4+ (mg/l) 矿化度(mg/l) 38号孔 7.15 77。36 20.90 2。551 14.59 37。09 0。00 403.88 81号孔 7.34 110。85 34。84 4.082 4.49 33。30 0。00 444.66 286号孔 7。03 21。03 15.68 2。439 2.13 17。44 0。40 229。33 表4 易溶盐分析结果表 层号 取样位置 PH值 Cl-(mg/kg) Cl-(mmol//kg) ② 61—1 5.65 18 0。50 ② 60—1 4。81 18 0.50 ② 139-1 6.75 35 1.00 ② 297—1 5。06 582 16。39 1、地下水的的腐蚀性评价: 本场地属润湿区Ⅱ类环境.根据水质分析结果,参照《岩土工程勘察规范》(GB 50021—2001,2009版)有关环境介质对建筑材料腐蚀的评价标准,对场地混合地下水的腐蚀性评价如下: 地下水对混凝土结构的腐蚀性评价:pH值为7.03~7。34,属于微腐蚀性;硫酸盐SO42=21.03~110.85mg/L ,属于微腐蚀性;侵蚀性CO2为2。13~14。59mg/L,属于微腐蚀性;场内地下水总矿化度大于0。1g/L,对HCO3- 不作评价;地下水对混凝土结构中的钢筋的腐蚀性:Cl-含量为15.68~34.84mg/L,对混凝土结构中的钢筋在长期浸水及干湿交替的环境中具有微腐蚀性。 综上所述,场地内混合地下水对混凝土结构具有微腐蚀性,对混凝土结构中的钢筋在长期浸水及干湿交替的环境中具有微腐蚀性。 2、浅层土的腐蚀性评价: 第②层粘性土:PH值=4.81~6.75, Cl—=18.00~582(mg/kg 土),第②层粘性土属于弱透水层,按土层渗透性,对混凝土结构具弱腐蚀性,对混凝土结构中的钢筋具中等腐蚀性,对钢结构具有弱腐蚀性。 第三章 施工部署 第一节 施工管理目标 充分发挥公司优势和成熟的建筑施工工艺,科学地组织交叉流水作业,精心施工,严格履行合同,确保如下目标的实现: 一、工程质量:工程质量确保合格。分项工程合格率100%. 二、施工工期目标:施工总工期为540个日历天,地下室工期根据总体施工进度计划表编制。 三、安全施工目标:严格按照国家和广东省关于建筑工程施工的各项管理规定执行,加强施工组织和现场安全文明施工管理,认真执行ISI14001环境管理体系和OHSAS18001安全卫生管理体系文件,加强施工组织和现场安全管理,采取有效措施,杜绝重大伤亡事故的发生,将年轻伤频率控制在180/ 00以下。 四、技术管理目标 1、编制有针对性的施工组织设计、施工方案 “方案先行,样板引路”是我公司施工管理的特色,本工程将按照方案编制计划,制定详细的、有针对性和可操作性的专项施工方案,从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握,使工程有条不紊的按期保质完成。 2、广泛采用新技术、新材料、新工艺 先进的施工工艺和技术是工程按期保质完成的保证,同时也节省工程造价。我公司针对本工程特点和难点采用先进的施工技术、工艺、材料、机具和计算机技术等先进的管理手段,提高施工速度,缩短施工工期,从而保证各阶段工期目标和总体工期目标. 第二节 施工准备 一、作好调查工作 (一)气象、地形和水文地质的调查 掌握气象资料,以便综合组织全过程的均衡施工,制定雨季、大风天气的施工措施。 (二)各种物质资源和技术条件的调查 1、由于施工所需物质资源品种多,数量大,故应对各种物质资源的生产和供应情况、价格、品种等进行详细调查,以便及早进行供需联系,落实供需要求. 2、由于施工用水、用电量均较大,用电的起动电流大,负荷变化多,移动式、手动式用电机具多,因此,对水源、电源等的供应情况应作详细调查,包括给水的水源、水量、压力、接管地点;供电的能力、线路距离等. 二、作好与设计的配合工作 1、由技术部门协助项目组有关人员认真学习图纸,并进行自审、会审工作,以便正确无误地施工。 2、学习,熟悉图纸内容,了解设计要求施工达到的技术标准,明确工艺流程. 3、进行自审,组织各工种的施工管理人员对本工程的有关图纸进行审查,掌握和了解图纸中的细节。 4、组织各专业施工队伍共同学习施工图纸,商定施工配合事宜。 5、组织图纸会审,由设计方进行交底,理解设计意图及施工质量标准,准确掌握设计图纸中的细节。 三、认真编制施工组织设计 同技术部门认真编制该工程的施工组织设计,作为工程施工生产的指导性文件。 四、编制施工图预算和施工预算 由预算部门根据施工图、预算定额、施工组织设计、施工定额等文件,编制施工图预算和施工预算,以便为施工作业计划的编制、施工任务单和限额领料单的签发提供依据。 五、场地控制网的测量,建立控制基准点 为保证施工控制网的精确性,工程施工时设置测量控制网,各控制点均应为永久性的座标桩和水平基准点桩,必要时应设防保护措施,以防破坏,利用测量控制点校正建筑物的轴线、标高等,确保施工质量。 六、组织机械设备进场 根据施工机具的需用量计划,按施工平面布置图的要求,组织施工机械设备进场,机械设备进场后按规定地点和方式布置,并进行相应的保养和试运转等项工作。 七、组织建筑材料和构配件 根据建筑材料、构配件的需用量计划组织其进场,按规定地点和方式存放或堆放,并做好组织和保护措施. 第三节 劳动力、机械设备计划 主要机械设备准备计划 序号 机械设备名称 型号规格 数量 用于施工部位 进场计划 1 (液压 1m3以内) 挖掘机 PC-200-5 8 土方 2 散体物料车 FV415 32 土方 3 塔式起重机 QTZ80 4 垂直运输 4 汽车起重机 QY25 1 材料运输 施工电梯 SC200/200TD 9 垂直运输 5 混凝土泵车 ELBA 7 砼浇筑 6 电焊机 BX1—250 8 钢筋加工 7 木工圆锯机 500mm 4 模板加工 8 插入式振动器 ZN—35 10 砼浇筑 9 钢筋调直机 GT4—8 4 钢筋加工 10 钢筋切断机 GQW—3213 4 钢筋加工 11 钢筋弯曲机 GWB 4 钢筋加工 12 潜水泵 WQ20—28—4 5 排水 13 发电机组 150kw 2 备用 14 全站仪 徕卡 2 测量 15 水准仪 C32II型 6 测量 劳动力准备计划 工种 按工程施工阶段投入劳动力情况 基础工程(人) 主体结构工程(人) 土方工 20 木 工 110 285 钢筋工 110 240 混凝土工 70 100 起重工 0 15 瓦 工 20 50 装饰工 0 0 油漆工 0 0 棚 工 0 30 水电工 10 20 机安工 30 10 杂 工 20 40 总 计 390 790 第四节 建立项目管理制度 由有关部门按照我公司项目管理文件的规定,制订一套适合于本工程特点的项目管理制度,使项目的各项管理工作步入标准化、制度化、规范化的良性轨道中来,要求建立的项目管理制度有: 一、项目经理部组织及人事管理制度 二、项目现场标准化管理制度 三、项目安全管理制度 四、项目施工生产管理制度 五、项目技术管理制度 六、项目质量管理制度 七、项目设备租赁管理制度 八、项目技术资料管理 九、项目现场保卫管理制度 第五节 施工进度计划 施工总工期为540个日历天,地下室工期根据总体施工进度计划表编制。 第四章 主要分部分项工程施工方法及技术措施 第一节 基础施工顺序 承台土方开挖→浇筑基垫底层 → 打桩头和砌承台砖模 → 地下室防水、保护层施工 → 扎承台、底板钢筋 → 浇筑承台底板混凝土 → 地下室柱和壁板钢筋安装 → 预埋管线 → 安装柱、壁板和地下室顶板模板 → 浇筑地下室柱和壁板砼 → 扎地下室顶板梁板钢筋 → 预埋线管 → 浇筑地下室顶板砼 → 淋水养护. 为按期保质保量完成本工程任务我公司决定将投入大量的施工人员.采用先进的施工机械设备,选用经验丰富的施工作业队伍,运用精 心的施工组织来完成本工程。 施工区段的划分,以施工伸缩后浇带为分界线,进行分段分层流水作业。 第二节 工程测量放线 在开工前,根据建设单位提供的平面控制点(或基线)和水准点在施工场地用经纬仪和水准仪进行测量,建立本工程的施工平面控制网和水准网作为本工程施工时平面控制和高程控制之用。 一、平面定位和轴线测量 采用经纬仪、50m钢卷尺、水准仪和水平尺从建设单位提供的规划红线桩开始引线,在复核总体尺寸、各轴线尺寸及对角线尺寸准确无误后,再定出各轴线桩,并埋设永久标桩和引桩,经监理、业主复核签证后,作为定位依据。控制网测出后,在构筑物或围墙上作永久标志,并做各轴线的引桩,同时将各轴线的控制点引至首层,按井字型控制网的四个交点设四个控制点,每点埋设100×100×10mm钢板,经过测角闭合校核,调整平差后,在钢板上划十字线钻孔,并用红漆标记,作为主体施工全过程垂直控制和细部施工放样的永久依据。 二、标高测量 高程采用水准仪、水准尺和钢卷尺进行测量,应进行往返两个测回,若测量误差超限属测量错误,应查明原因重测;若高差闭合差在允许范围内,则将闭合误差按测点比例进行平差修正,最后求出各测点高程,并标记在永久水准桩上,作为高程传递测量的场地基准点,定出±0.00水平线,量测各施工层+1。00m水平线,用水准仪校核各上引点在+1.00m水平线的误差,若误差在±5mm以内,视为合格,并进行平整调整,然后抄平,准确测出各层的+1.00m水平线供使用. 第三节 土方开挖、回填 (一)土方开挖 土方工程主要是承台的土方开挖及土方回填。各承台的基坑开挖宽度以承台的设计宽度两边各加700mm工作宽度为准。基坑挖土深度行政办公楼/图书馆工程有一层地下室,底板底标高为5.5米,开挖深度为4.6米。钩机挖土时挖至设计标高上300mm时由人工修底。并在基坑底设置的集水井。挖土时应在整个场地内设置标高控制木桩,控制木桩的位置应不在基坑挖土的影响范围内.人工修底时通过标高木桩挂线控制坑底标高。 基坑土方挖至基底标高以上300mm时,采用人工铲平基底土,若基底土质为淤泥时,可先换填500mm厚石粉,换填石粉时,在基坑底四周向坑内5m范围内采用分段找平,分段换填,每段的长度控制在15~20m以内,以保证换填石粉时不会造成基坑边流砂、淤泥发生塌方而影响基坑边坡稳定,其它部分找平及换填石粉可以采用后退的方式进行,石粉的垂直运输采用布设在基坑边的斜滑槽将基坑边的石粉滑落到基坑底,并用手推车运至需要换填的位置,石粉换填后,冲水使之密实用打夯机夯实,至设计标高后便浇注砼垫层。换填好一段石粉即浇注该段砼垫层。砼垫层浇筑所用材料利用斜槽来完成垂直运输。人工整平后浇灌基础垫层砼。清刷干净后, 将基础轴线、边线测弹线在垫层上。按垫层弹线砌筑砖模,然后绑扎钢筋,并经甲乙方双方代表及监理工程师隐蔽验收签认。 (二)土方回填 采用场地原有堆土进行回填。在基础达到一定强度进行土方回填。 基坑回填土方采用蛙式打夯机分层夯实,使回填密实度达到设计要求。 1、回填土方选用预留在场内的原有堆土,按300mm的分层厚度逐层回填施工至设计标高。 2、填土前应检验填料的含水率,含水量高时,可采用翻松晾干或均匀掺入干土的措施;含水量低时,则可预先洒水湿润,增加压实遍数的措施,以确保回填质量。 3、每层填土压实后应按有关规范要求进行密实度和干容重试验,以检验回填密实度是否达到设计规定的密实要求. 4、分段分层填土,交接处应填成阶梯形,每层互相搭接,其搭接长度应不小于每层填土高度的两倍。上下层错缝距离应不小于1米. 第四节 基础承台、底板施工 一、锯截桩头施工:锯截桩头采用机械锯机,严格按照设计桩头标高锯截,桩头应嵌入承台高度为100mm,严禁工人在施工中贪图方便用机械锯大部分,然后用大锤撞击断桩头的野蛮施工方法.而抗拔桩则必须用手工凿去其中的砼,留下的预应力钢筋锚入承台. 二、砼垫层施工:基底光抄平、夯实,然后用水准仪测定标高,并打上钢筋标志控制砼垫层标高和平整度.垫层砼计划由商品混凝土厂提供,然后用吊塔或人力斗车运到基底进行浇捣.垫层厚度为100mm。 三、承台砌砖模及防水保护层施工 在承台垫层施工完成后,开始砌承台外侧砖模,砖模采用M5水泥砂浆砌灰砂砖模MU10灰砂砖,采用240厚。砖模完成后与地下室垫层进行水泥砂批挡,然后进行地下室防水及保护层施工。 第五节 砌体工程 一、砌块浇水:必须在砌筑前一天浇水湿润,一般以水浸入四边1。5cm为宜,含水率为10%~15%,常温施工不得用干砌块上墙,雨季不得使用含水率达饱和状态的砌块砌墙;冬期浇水有困难,必须适当增大砂浆稠度。砂浆搅拌:砂浆配合比应采用重量比,计量精度水泥为±2%,砂、控制在±5%以内.用机械搅拌,搅拌时间不少于1.5min. 二、砌块运至现场后在指定地点堆码整齐,堆码不宜过高,堆垛上设立标志。水泥进入现场时必须附有出厂检验报告和准用证。按照规范进行复试;配制砂浆用洁净的中砂,过筛,且含泥量不超过5%。根据所用材料委托有资质的试验室进行砌筑砂浆配合比试配工作。 砌块运至现场后在指定地点堆码整齐,堆码不宜过高,堆垛上设立标志。水泥进入现场时必须附有出厂检验报告和准用证。按照规范进行复试;配制砂浆用洁净的中砂,过筛,且含泥量不超过5%.根据所用材料委托有资质的试验室进行砌筑砂浆配合比试配工作。 选砌块:选择棱角整齐,无裂纹,规格基本一致的砌块。 表面有浮水时不得进行砌筑.砌筑前应根据砌体皮数制作皮数杆,并在墙体转角处及交接处竖立,皮数杆间距不得超过15m。 排砖撂底(干摆):根据弹好的主要轴线、砌体的控制边线、门窗洞口位置线、搭接的构造要求和灰缝大小编制排列图,认真核对窗间墙、垛尺寸,其长度是否符合排砖模楼,如不符合模数时,可将门窗口位置左右移动.按排列图从墙体转角处或定位砌块处开始砌筑。 挂线:长墙几个人均使用一根通线,中间应设几个支线点,小线要拉紧,每层砌块都采用外手挂线,照顾砖墙两面平整,为下道工序控制抹灰厚度奠定基础。 砌筑时砌块要放平,砌筑一定要跟线,“上跟线,下跟棱,左右相邻要对平”。水平灰缝厚度和竖向灰缝宽度一般为12mm,但不小于10mm,也不应大于15mm,随砌随将舌头灰刮尽。 水平灰缝应平直、厚度均匀,砂浆饱满,按净面积计算的砂浆饱满度不应低于80%,一般应控制在8~12mm.应边砌边勾缝,不得出现通缝,严禁出现透亮缝.竖向灰缝应采用加浆方法,使其砂浆饱满,不得出现瞎缝、透明缝。 第六节 模板工程 一、基本要求 1、模板及其支撑系统必须满足以下要求: (1)保证结构、构件各部分形状尺寸和相互间位置的正确. (2)必须具有足够的强度、刚度和稳定性。 (3)模板接缝严密,不得漏浆。 (4)便于模板的安拆。 2、模板与砼的接触面应满涂隔离剂; 3、按规范要求留置浇捣孔、清扫孔; 4、浇筑砼前用水湿润木模板,但不得有积水; 5、模板在砼浇筑完后10—12小时即可拆除,框架梁、板模板在砼强度达到设计强度的75%后即可拆除(跨度大于8米的框架梁达到100%后方可拆除),施工中在施工现场做好试块,与结构砼同条件养护,以600℃作为拆模的时间标准. 6、上层梁板施工时应保证下面一层的模板及支撑未拆除; 7、模板接缝应严密,对局部缝隙较大的采用胶带纸封贴; 二、承台 本工程为独立式承台基础,拟对独立承台和采用在砼垫层上用M10号水泥砂浆砌240mm厚灰砂砖胎膜作侧模的办法。 三、柱模、垟模 该工程基础部分柱子截面形状矩形和圆形砼柱两种,矩形柱最大截面为450*1600mm、500*1500mm,最小为600*600mm,圆形柱截面为D800mm,地下室外壁垟厚为400mm。柱脚和垟脚留设生口板。 模板支模拟采用18mm厚大夹板,短钢管抱箍加固,钢管柱箍的竖向间距按500设置。为保证柱模板的刚度,凡柱边长超过700者均设置∮14对拉螺栓,间距以500为宜。在柱模板底设木枋压脚,确保其位置准确。设钢管斜撑,在柱脚周围的混凝土楼板插短钢筋,作为柱模板支撑的固定锚点,确保柱模的垂直度。施工时必须根据图纸提供的尺寸,进行模板排列设计。 各层柱均考虑在装好上一层楼面模板后才浇筑柱混凝土,柱模板安装时独立自成体系,以便能够及时拆除。 操作工艺:放线→装柱模板→柱模板垂直度校正→安装柱箍→柱模板垂直度复核检查。 具体施工方法详见下图: 剪力墙模板采用18mm厚夹板配制,模板竖楞采用80×100mm木枋,间距400mm,并采用钢管做斜撑。在模板中间加设对拉螺杆,对拉螺杆的间距按400~500mm布置,竖直间距离按500mm设置。 操作工艺:放线→检查调整钢筋→装内墙模板→安装穿墙螺栓→装外墙模板→紧固穿墙螺栓→模板垂直度校正→填充缝隙→模板垂直度复核检查 具体施工方法详见下图: 四、梁板模 本工程地下室梁跨度最大为9米,梁截面最大为600*1400,地下室顶板砼厚度为200mm,所以该工程的梁部分采用18夹板配置梁板模,以满足不同结构形状的配模要求。对于净高大于800mm的梁,在梁中设置φ12对拉螺杆,对拉
