轮胎的检查与维护演示幻灯片.ppt

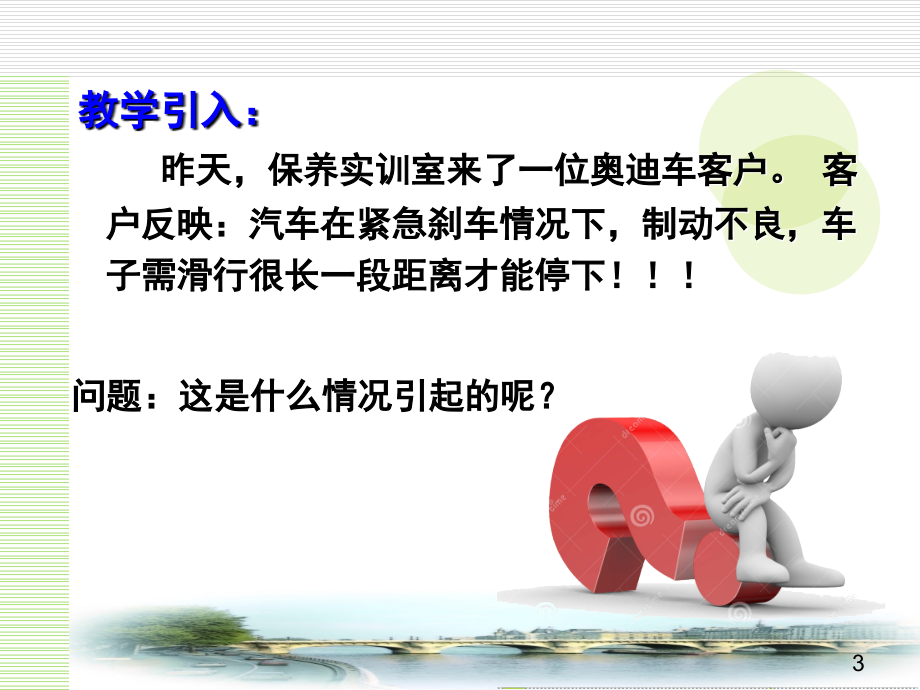

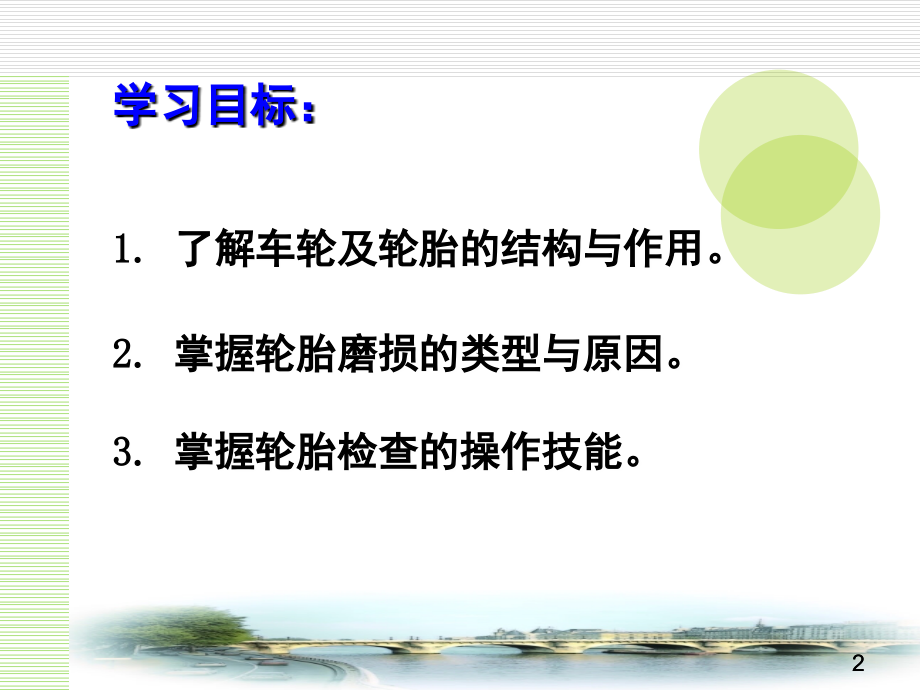

单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,1,轮胎的检查与维护,授 课 人 廖 闯,1,2,学习目标：,1.,了解车轮及轮胎的结构与作用。,2.,掌握轮胎磨损的类型与原因。,3.,掌握轮胎检查的操作技能。,2,教学引入：,昨天，保养实训室来了一位奥迪车客户。客户反映：汽车在紧急刹车情况下，制动不良，车子需滑行很长一段距离才能停下！,问题：这是什么情况引起的呢？,3,视频观看,提问1：从视频中我们可以得出什么结论？,轮胎磨损会造成制动不良，从而出现安全隐患,提问2：什么原因会导致轮胎磨损？又该如何去检查呢？,4,一、车轮及轮胎的结构与作用,5,5,1,、车轮的结构与作用,结构：轮毂,轮辋,轮辐,作用：,1,）、用于安装轮胎,2,）、承受轮胎与车桥间的载荷,6,6,2,、轮胎的作用：,1,）、承受汽车的质量及路面的载荷（承载）,2,）、缓和路面的冲击（减震）,3,）、保持汽车行驶的稳定性（稳定）,7,7,二、轮胎常见的磨损形式与原因,8,视频观看,提问：从视频中我们可以看到，轮胎有哪,几种磨损形式，是由什么原因造成的？,9,1、胎冠异常磨损,原因：,轮胎气压过高，,导致胎冠部位凸起，从而使其磨损过于胎肩,10,2、胎肩异常磨损,原因：,轮胎气压过低，,导致胎肩部位受力过大，从而使其磨损。,11,3、胎面局部异常磨损,原因：,轮胎紧急制动而造成轮胎抱死,而造成局部严重偏磨。（如漂移）,12,4、胎面单侧异常磨损,原因：,车轮外倾角参数不准确,而造成单侧严重偏磨。,13,5、其他方面磨损,由于汽车,承受载荷,、,行驶路况,、,轮胎质量,、,悬架或转向系统零部件损伤,、,车轮定位失准,及,驾驶习惯,等因素作用，也会造成轮胎异常磨损。,现在，你能判断轮胎的磨损原因了吗？,尝试一下！,14,三、轮胎的检测方法,15,操作步骤：1、工具准备,轮胎花纹深度尺,肥皂水,气压表,16,2、目测,目测轮胎表面：,有无异常磨损,、,裂纹,、,划痕,、,鼓包,检查,螺栓孔有无损伤,，,轮辋边缘有无变形,。,17,18,3、轮胎气压检查,检查轮胎的胎压：,用手旋下轮胎气门嘴的防尘帽，使用轮胎气压表，检查轮胎气压是否符合,2.2kg/cm,(32psi),的要求。如果气压过低应进行充气；气压过高则应适当的放气，直到达到规定要求，如图所示。,图：,检查轮胎的胎压,18,19,用手旋下轮胎气门嘴的防尘帽，将轮胎气压加到规定要求，然后在气门嘴上涂抹一层肥皂水。目视检查气门嘴是否存在漏气现象，如图所示。,图：,检查气门嘴的漏气情况,4、检查气门嘴的漏气情况,19,20,首先擦净轮胎花纹顶面及纹槽；然后将深度尺垂直插入纹槽中，保持深度尺的测量平面与两侧花纹顶面可靠接触；同时在整个轮胎上进,行多点测量，最后观察并读取深度尺外壳顶端与标尺对齐的刻度线指示的数值，该数值即为轮胎花纹深度值；车轮轮胎花纹深度应不低于极限值。,胎面深度（极限值）：,1.6mm,，如图所示。,图,：,检查轮胎胎面花纹沟槽深度,5、检查轮胎胎面花纹沟槽深度。,20,21,6、检查轮胎胎面有无金属颗粒或其它异物嵌入。目视观察轮胎胎面异物嵌入情况，如果存在异物，应将异物剔除，如图所示。,图：,检查轮胎胎面有无金属颗粒或其它异物嵌入,21,7、填写工单，提出维修方案,22,23,课堂小结：,1、轮胎磨损的形式与原因有哪些？,2、轮胎的检测步骤,23,24,课后作业：,1、轮胎磨损的形式与原因有哪些？,2、写出轮胎的检测步骤。,24,25,谢 谢,谢 谢,！,25,
