Chap04-Citrix-XenServer-技术.ppt

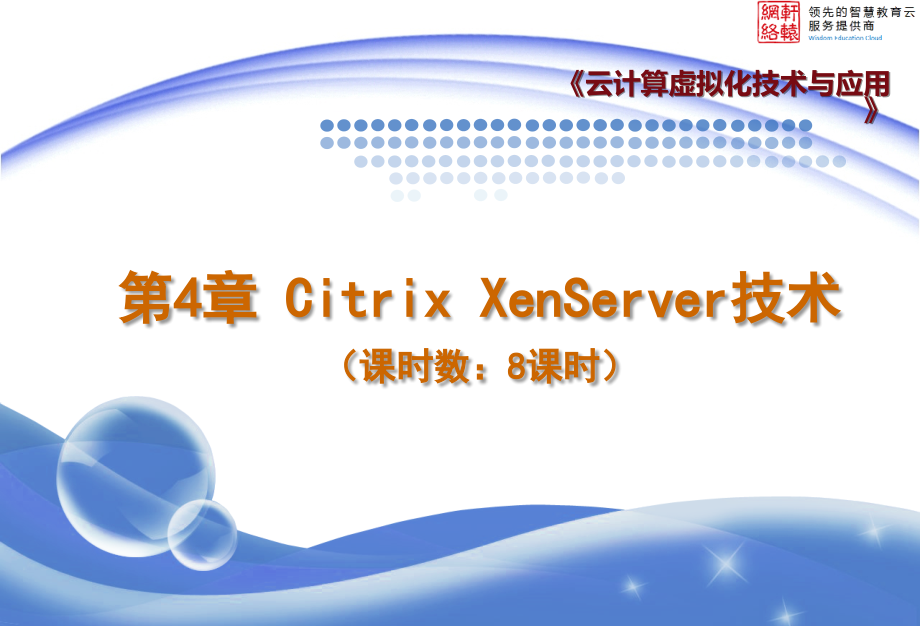

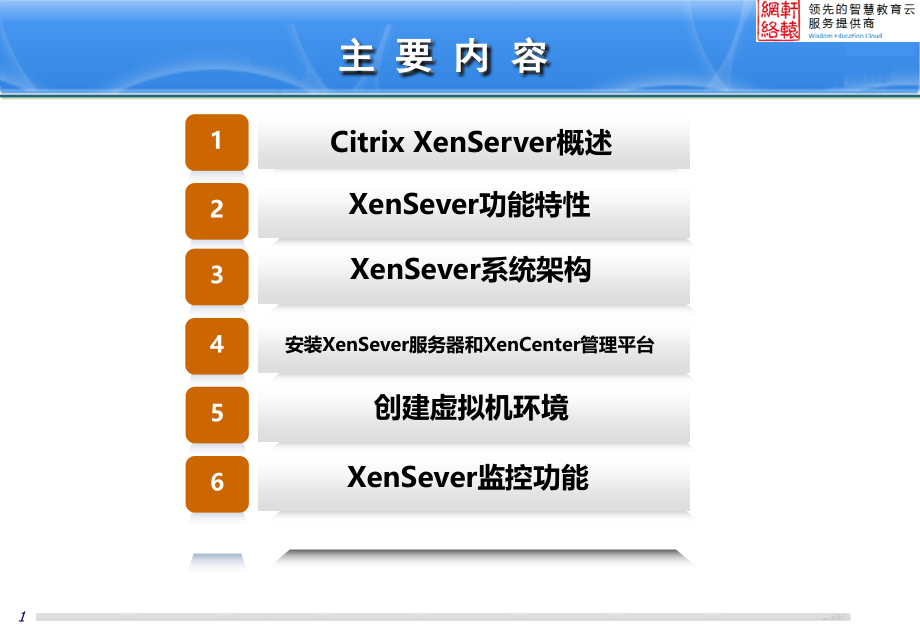

*,第,4,章,Citrix XenServer,技术,（课时数,：,8,课时,）,云计算虚拟化技术与应用,主 要 内 容,1,Citrix XenServer,概述,2,XenSever,功能特性,3,XenSever,系统架构,4,安装,XenSever,服务器和,XenCenter,管理平台,5,创建虚拟机环境,6,XenSever,监控功能,一、,Citrix XenServer,概述,Citrix,（思捷）公司是著名的虚拟化平台产品的软件厂商，,Citrix XenServer,（以下简称,XenServer,）是,Citrix,公司推出的完整服务器端虚拟化平台，同时还有面向客户端部署的产品,XenApp,和,XenDesktop,，能够满足企业级应用的需求。,XenServer,功能强大丰富，具有优秀的开放性架构、性能、存储集成和总拥有成本。,XenServer,是基于开源,Xen Hypervisor,的免费虚拟化平台，这个平台引进的多服务器管理控制台,XenCenter,，具有关键的管理能力。通过,XenCenter,，可以管理虚拟服务器、虚拟机（,VM,）模版、快照、共享存储支持、资源池和,XenMotion,实时迁移。,一、,Citrix XenServer,概述,XenServer,已经针对,Windows,和,Linux,虚拟服务器进行了优化。它是一种全面的企业级虚拟化平台，可用于实现虚拟数据中心的集成管理和自动化。它具备一整套服务器虚拟化工具，可以在整个数据中心内实现成本节约，更高的数据中心灵活性和可靠性，为企业提供高性能的支持。,XenServer,具备多种新特性，能有效地管理虚拟网络，将所有虚拟机连接在一起，并为应用用户分配管理接入权限。,一、,Citrix XenServer,概述,XenServer,是可以直接安装在裸机上的组件，用户可以在其虚拟机里安装操作系统。,XenServer,的安装简单直接，利用,CD,或网络驱动安装程序，就可以将,XenServer,直接安装在主机系统上。基于,XenServer GUI,的管理控制台可以安装在任何,Windows PC,或服务器上，系统配置信息将保存在,XenServer,控制域的内部数据存储中，然后复制到集中管理下的所有服务器（这些服务器形成了一个资源池），以确保关键管理服务的高可用性。这种架构的好处就是无需为关键的管理功能单独配置数据库服务器。,二、,Citrix XenServer,的功能特性,XenServer,可以自动完成关键,IT,流程，来改进虚拟环境中的服务交付，提高业务连续性，节省时间和成本，同时提供响应更灵敏的,IT,服务。,XenServer,的业务连续性包括以下几点：,（一）,利用,XenServer,实现数据中心业务连续性,（,1,）站点恢复。为虚拟环境提供站点间灾难恢复规划和服务。站点恢复比较简单，恢复操作非常迅速，而且可以定期测试，以保证灾难恢复计划的有效性。,（,2,）动态工作负载均衡。可以在一个资源池里面的两台虚拟机之间自动均衡负载，从而提高系统的利用率和应用性能。工作负载均衡可对应用要求和可用的硬件资源进行配置，进而智能地将虚拟机放置在资源池中最合适的服务器上。,二、,Citrix XenServer,的功能特性,（,3,）高可用性。当虚拟机、虚拟机管理系统或服务器发生故障时，自动重启虚拟机。这种自动重启功能，使用户可以保护所有虚拟化应用，同时为企业带来更高的可用性。,（,4,）主机电源管理。利用嵌入式硬件特性，动态地将虚拟机整合到数量更少的系统中，在服务需求波动时关闭未得到充分使用的服务器，进而降低数据中心的功耗。,（一）,利用,XenServer,实现数据中心业务连续性,二、,Citrix XenServer,的功能特性,（,5,）自动,VM,保护和恢复。利用简便易用的设置向导，管理员可以创建快照，并对策略进行存档，定期快照可在出现虚拟机故障时，帮助防止数据丢失，制定的策略基于快照类型、频率、所保存的历史数据量以及归档位置。只需选择最后一个良好的已知归档，就可以删除虚拟机。,（,6,）内存优化。在主机服务器上的虚拟机之间，共享未使用的服务器内存，进而降低成本，提高应用性能，并实现更有效的保护。,（一）,利用,XenServer,实现数据中心业务连续性,二、,Citrix XenServer,的功能特性,有了,XenServer,的增强版，还可以利用多种先进的功能，实现物理和虚拟资源的全面集成，并打造可以更细粒度地进行管理的虚拟环境。,XenServer,的高级集成和管理包括以下几点：,（二）,利用,XenServer,实现,高级集成与管理,（,1,）带可授权管理功能的,Web,管理控制台。,Web,管理控制台可以将这个虚拟机的管理权限分配给应用所有者，同时提供一种方法来帮助应用所有者轻松地管理虚拟机的日常运行。,（,2,）应用置备服务。通过创建一系列黄金镜像来降低存储要求，这些黄金镜像能够传输到物理和虚拟服务器上，实现快速一致且可靠的应用部署。,二、,Citrix XenServer,的功能特性,（,3,）,IntelliCache,。,XenServer,优化用于降低,XenDesktop,安装的总成本并提高性能。,XenServer,使用本地存储作为启动镜像和非持续性或临时数据的存储库，因此可缩短虚拟桌面的启动时间，减少网络流量，并节约,XenDesktop,安装的总体存储成本。,（二）,利用,XenServer,实现,高级集成与管理,（,4,）分布式虚拟交换。创建一个多用户、高度安全而且异常灵活的网络架构，使虚拟机可以在网络中自由移动，同时确保出色的安全性和控制。分布式虚拟交换可以将不同子网桥接起来，在不同网络、现场网络和云网络之间，实现虚拟机的动态迁移，而不需要任何人工干预。,二、,Citrix XenServer,的功能特性,（,5,）异构池。它支持资源池包含使用不同处理器类型的服务器，并支持全面的,Xen Motion,、高可用性、工作负载均衡和共享存储功能。,（二）,利用,XenServer,实现,高级集成与管理,（,6,）基于角色的管理。基于角色的管理可提高安全性，使用分层访问结构和不同权限级别，实现对,XenServer,资源池的可授权访问、控制和使用。,（,7,）性能报告和预警。迅速接收通知和虚拟机性能历史报告，快速识别和诊断虚拟基础架构中的故障。,二、,Citrix XenServer,的功能特性,虚拟基础架构提供的特性包括面向虚拟机和主机的集中管理控制台，以及一整套可快速构建并运行虚拟环境的工具。,XenServer,的虚拟基础架构包括以下几点：,（三）高性能虚拟基础架构,（,1,）,XenServer,。,XenServer,是基于,Xen,的开源设计，是一种高度可靠、可用而且安全的虚拟化平台，利用,64,位架构提供接近本地的应用性能和无与伦比的虚拟机密度。,XenServer,通过一种直观的向导工具，可以帮助用户在十分钟内完成,Xen,部署，轻松完成服务器、存储设备和网络设置。磁盘快照和恢复可创建虚拟机和数据的定期快照，在出现故障的情况下，轻松地恢复到已知的工作状态。磁盘快照还可以克隆，以加快系统部署。,二、,Citrix XenServer,的功能特性,（,2,）转换工具。转换物理和虚拟服务器，加快设置和迁移，帮助快速完成向,XenServer,的转型。,XenServer,中包含的转换工具可以将任何物理服务器、桌面工作负载及现有的虚拟机转化为,XenServer,虚拟机。,（三）高性能虚拟基础架构,（,3,）,XenServer,多服务器管理。,XenCenter,可通过单一界面提供所有虚拟机监控、管理和一般管理功能，包括配置、补丁管理和虚拟机软件库等。,IT,管理人员可以从一个安装在任何,Windows,桌面上的管理控制台上轻松管理数百台虚拟机，如果某台管理服务器发生故障，资源池中的任何其他服务器，都可以及时接替它的管理功能。,（,4,）,XenMotion,。,Citrix XenMotion,允许将活动虚拟机迁移到新主机上，而不导致应用中断或停机，彻底避免计划外停机。,三、,Citrix XenServer,系统架构,XenServer,采用了超虚拟化和硬件辅助虚拟化技术，客户机操作系统清楚地了解它们是基于虚拟硬件运行的。,XenServer,是利用虚拟化感知处理器和操作系统进行开发的。,XenServer,的核心是开源,Xen Hypervisor,。,在基于,Hypervisor,的虚拟化中，有两种实现服务器虚拟化的方法，一种方法是将虚拟机器产生的所有指令，都翻译成,CPU,能识别的指令格式，这会给,Hypervisor,带来大量的工作负荷；另一种方法是直接执行大部分子机,CPU,指令，直接在主机物理,CPU,中运行指令，性能负荷很小。,三、,Citrix XenServer,系统架构,XenServer,系统架构,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,XenServer,可以直接安装在计算机硬件之上。它可以运行若干台虚拟机服务器，并对外提供应用服务。,XenServer,安装的硬件环境要求内存至少为,16GB,，最好为,32GB,以上，硬盘存储空间充足，计算机硬件支持,Intel-VT,功能（,Virtualization Technology,虚拟化技术）,安装,步骤,演示,如下：,（,1,）安装,XenServer,之前要在服务器主机,BIOS,中打开,Intel-VT,功能。,（,2,）从网上下载,XenServer,安装文件，将其刻录成,CD,，将主安装,CD,插入服务器的,DVD,驱动器中。选择从,DVD,驱动器重启计算机，此时会显示初始引导消息和,Welcome to XenServer,界面,。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,显示初始引导消息和,Welcome to XenServer,界面如,下,图所示。在这个界面下有两个选项，按,“,F1,”,键方式进行标准安装，按,“,F2,”,键表示进行高级安装。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,3,）在选择按,“,F1,”,键进行标准安装后，进入安装设置界面，在选择键盘布局界面中，选择要在安装过程中使用的键盘布局，此处选择,“,us,”,，如,下,图所示。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,4,）选择键盘后会显示,Welcome to XenServer Setup,界面，告知用户在安装,XenServer,时会重新格式化本地磁盘，所有原来的数据都会丢失，并且要求用户确认是否有重要数据，确定后选择,“,OK,”,，在整个安装过程中，可以通过按,“,F12,”,键，快速前进到下一个界面。要获得常规的帮助，则按,“,F1,”,键。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,5,）在,Citrix,用户协议中阅读并接受,XenServer,最终用户许可协议，因为,Xen,的内核版本是,Linux,开源系统，所以必须选择,“,Accept EULA,”,（同意用户许可协议）。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,6,）如果拥有多个本地硬盘，请选择磁盘进行安装，选择,“,OK,”,，,然后,开启,Cache,，能够减小存储的压力，在,DDC,服务器配置中，选择,host,也要对应开启才行，主要针对的是,Citrix,的虚拟桌面。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,7,）在选择安装介质中选择,“,Local media,”,（本地介质）作为安装源。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,8,）当系统询问是否希望安装任何增补包，选择,“,NO,”,。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,9,）在验证安装源界面中选择,“,Skip Verification,”,（跳过验证），然后选择,“,OK,”,，如果在安装期间遇到问题，建议选择,“,验证安装源,”,。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,10,）设置并确认,root,用户密码，,XenServer,应用程序将使用此密码连接,XenServer,主机。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,11,）设置将用来连接,XenServer,的管理接口，有的计算机有多个网络接口卡，选择用来实施管理的网卡。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,12,）将管理网卡的,IP,地址配置为静态,IP,地址，或使用,DHCP,。手工指定或通过,DHCP,自动指定主机名和,DNS,配置。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,13,）手工配置,DNS,，在窗口的字段中输入主要、二级和三级,DNS,服务器的,IP,地址（如无特别需要，一般只需填写首选,DNS,即可）。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,14,）选择时区，先选择地理区域，然后选择城市。,先选地理区域,再,选择城市,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,15,）指定服务器在确定本地时间时所用的方法，使用,NTP,，或手动输入时间。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,16,）设置完成后选择,“,Install XenServer,”,，,开始安装,。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,17,）如果选择手动设置时间和日期，系统会提示输入本地时间信息。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,18,）在,Installation Complete,（安装完成）界面中，要求从驱动器中取出安装光盘，然后选择,“,OK,”,，重新引导服务器。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,19,）安装成功后会,自动,启动,Citrix XenServer,。,四、安装,Citrix XenServer,服务器,（一）安装,XenServer,服务器,（,20,）服务器重新引导后，,XenServer,将显示,Xsconsole,，这是系统配置控制台，至此,XenServer,安装且启动完成。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,1,）从,Citrix,公司官网下载,XenCenter,安装包，下面以,XenCenter 7.0.1,英文版为例。双击此安装包，启动安装。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,2,）进入,“,Citrix XenCenter Setup,”,欢迎界面，单击,“,Next,”,按钮，,进入下一步,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,3,）在,“,Citrix XenCenter Setup,”,的,“,Custom Setup,”,界面，自定义安装组件或目标文件夹，还可以设置所有用户可用或,“,Just Me,”,，完成后单击,“,Next,”,按钮,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,4,）进入,“,Citrix XenCenter Setup,”,的,“,Ready to install Citrix XenCenter,”,界面，单击,“,Install,”,按钮,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,5,）安装进行,界面。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,6,）单击,“,Finish,”,按钮，完成安装,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,7,）启动,XenCenter,，进入,XenCenter,主界面。双击,“,Add a Server,”,添加已有的,XenServer,，此处，,XenServer,的,IP,地址为,192.168.1.88,，输入,root,用户及密码，单击,“,Add,”,按钮,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,8,）此时会弹出,“,Save and Restore Connection State,”,（保存和恢复连接状态）对话框，询问是否启动时保存和恢复连接状态，单击,“,OK,”,。,四、安装,Citrix XenServer,服务器,（二）,安装,XenCenter,（,9,）至此，连接上,XenS,的这台,XenServer,，可以在,“,General,”,选项卡显示服务器的基本情况,五、创建虚拟机环境,（一）创建虚拟机,在,XenServer,上可以创建,Windows,和,Linux,等虚拟机，,XenServer,支持大部分的主流系统，可以克隆相应的模板，然后安装操作系统。必须在每一台虚拟机上安装,XenServer Tools,，,XenServer,不支持运行不包含,XenServer Tools,的升级。下面以新建,Windows Server 2012 R2,（,64bits,）（中文版）虚拟机为例。,五、创建虚拟机环境,（一）创建虚拟机,（,1,）在,XenCenter,工具栏上，选择,“,New VM,”,（新建虚拟机）选项，打开新建虚拟机向导。,五、创建虚拟机环境,（一）创建虚拟机,（,2,）选择,VM,模板为,“,Windows Server 2012 R2,（,64-bit,）,”,，单击,“,Next,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,3,）输入新的虚拟机名称和说明，然后单击,“,Next,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,4,）为将安装在新,VM,的操作系统选择安装源，默认为,XenServer,所在计算机的,DVD,驱动器，单击,“,Next,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,5,）为虚拟机选择主服务器或群集，如果为虚拟机指定主服务器，则只要该服务器可用，虚拟机始终在该虚拟机上启动，如果不行，则自动选择相同池中的备用服务器。,五、创建虚拟机环境,（一）创建虚拟机,（,6,）对于,Windows,虚拟机，默认设置为一个虚拟,CPU,和,2GB,的内存。也可以修改默认配置，设置为,2,个,CPU,和,3GB,内存，修改完之后，单击,“,Next,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,7,）为新虚拟机分配和配置存储，此处请注意,XenServer,服务器必须有足够的剩余存储空间，单击,“,Next,”,按钮，选择默认分配和配置。,五、创建虚拟机环境,（一）创建虚拟机,（,8,）如果想修改虚拟磁盘的名称、说明或大小，可以单击上图的,“,Properties,”,按钮。如果要增加新虚拟磁盘，单击,“,Add.,”,按钮，添加一个新虚拟磁盘，设置相应选项。,五、创建虚拟机环境,（一）创建虚拟机,（,9,）配置新虚拟机的网络连接设置。单击,“,Next,”,按钮，以选择默认网络接口卡和配置，也可以单击,“,添加,”,按钮，添加一个虚拟的网络接口卡。在创建虚拟机的时候，最多创建四个网络接口卡，可以在虚拟机创建完成后，继续添加网络接口卡。对于每个虚拟机最多支持七个虚拟网络接口。,五、创建虚拟机环境,（一）创建虚拟机,选,择网卡,如下图所示,。,五、创建虚拟机环境,（一）创建虚拟机,（,10,）单击,“,Properties,”,按钮，可以为每个网络接口卡自动创建唯一的物理地址，以更改虚拟磁盘的物理网络、物理地址或服务质量优先级。,五、创建虚拟机环境,（一）创建虚拟机,（,11,）检查设置，然后单击,“,Create Now,”,按钮，以创建新的虚拟机。,五、创建虚拟机环境,（一）创建虚拟机,（,12,）在左边的资源窗格中该主机下方出现新虚拟机,“,Windows Server 2012 R2,（,64-bit,）,”,的图标。在资源窗格中选择该虚拟机，然后窗口右方单击,“,Console,”,选项卡，以显示虚拟机控制台，按照操作系统安装屏幕上的说明进行语言、货币格式和输入法的设定。,五、创建虚拟机环境,（一）创建虚拟机,设,置,语言、货币格式和输入法。,五、创建虚拟机环境,（一）创建虚拟机,（,13,）设置完成后，单击,“,现在安装,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,14,）,选择,“,Windows Server 2012 R2 Datacenter(,带有,GUI,的服务器,),”,选项，单击,“,下一步,”,按钮。,选择安装的操作系统,五、创建虚拟机环境,（一）创建虚拟机,（,15,）选择,“,我接受许可条款,”,，单击,“,下一步,”,按钮。,五、创建虚拟机环境,（一）创建虚拟机,（,16,）选择安装类型。,五、创建虚拟机环境,（一）创建虚拟机,（,17,）选择安装,位置,。,五、创建虚拟机环境,（一）创建虚拟机,（,18,）设置管理员密码。,五、创建虚拟机环境,（一）创建虚拟机,（,19,）待安装过程完成后，虚拟机（,VM,）就会进入登录前提示按,“,Ctrl+Alt+Delete,”,组合键的界面。至此，,XenServer,上新建的,Windows Server 2012 R2,（,64-bit,）虚拟机已经安装完成。,五、创建虚拟机环境,（一）创建虚拟机,（,20,）单击虚拟机窗口下方,“,Send Ctrl+Alt+Delete,（,Ctrl+Alt+Insert,）,”,按钮，,可以,登录进入桌面。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,XenServer Tools,可以提供高速的输入输出，以实现更高的磁盘和网络性能，,XenServer Tools,必须安装在每一台虚拟机上，使得虚拟机具有完全受支持的配置，尽管没有,XenServer Tools,虚拟机也可以工作，但是其性能将大打折扣，,XenServer Tools,还支持某些功能特性，包括彻底关闭、重新引导、挂起和实时迁移虚拟机等。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,1,）在,XenCenter,窗口菜单中，单击,“,VM,”,选项，在弹出的下拉菜单中，选择,“,Install XenServer Tools.,”,选项。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,2,）,在,弹出,的,“,Install XenServer Tools,”,对话框，单击,“,Install XenServer Tools,”,按钮。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,3,）打开思捷工具箱安装向导。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,4,）,单击,“,Next,”,运行,xensetup.exe,。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,5,）接受许可协议 。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,6,）选择目标文件夹，并单击,“,Next,”,按钮。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,7,）单击,“,Next,”,按钮,开始安装,。,五、创建虚拟机环境,（二）,虚拟机（,VM,）安装,XenServer Tools,（,8,）单击,“,Done,”,按钮，以,确认,完成安装。,六、,XenCenter,监控功能,XenCenter,能对,XenServer,中运行的,VM,进行实时的监控，在,XenCenter,的主窗口右侧有多个选项卡，通过单击选项卡头，就能方便地对当前,XenServer,中的,VM,进行实时的定量监测，可以很好地分析每台,VM,的使用效率，从而更好地进行资源调配，发挥资源的复用率。,（,1,）,“,Memory,”,页面。单击左侧目录,XenCenter,下的,Xen,服务器（此处为,）,再单击,“,Memory,”,选项卡，就可以看到当前两台虚拟机（,VM,）的内存使用情况示意图，可以直观地看到每台虚拟机（,VM,）的内存总量、占,XenServer,总内存比重及空闲内存量。,六、,XenCenter,监控功能,“,Memory,”,页面。,六、,XenCenter,监控功能,（,2,）,“,Storage,”,页面。单击,“,Storage,”,选项卡，就可以看到,XenServer,存储空间的使用情况，方便管理员进行新虚拟机（,VM,）的安装配置设计。,六、,XenCenter,监控功能,（,3,）,“,Console,”,页面。单击,“,Console,”,选项卡，就可以进入,XenServer,的远程控制台命令行窗口界面，从而可以对,XenServer,进行远程的配置和更加细化的管理。,六、,XenCenter,监控功能,（,4,）,“,Performance,”,页面。单击,“,Performance,”,选项卡，就可以看到当前虚拟机（,VM,）的,CPU,使用率、内存使用情况和网络数据收发情况示意图，可以直观地了解虚拟机（,VM,）工作情况，为更细化的调配提供参考。,六、,XenCenter,监控功能,（,5,）,“,Search,”,页面。单击,“,Search,”,选项卡，就可以看到当前,XenServer,和所有虚拟机（,VM,）的概况，还可以使用搜索功能。,本章结束，下次再见！,
