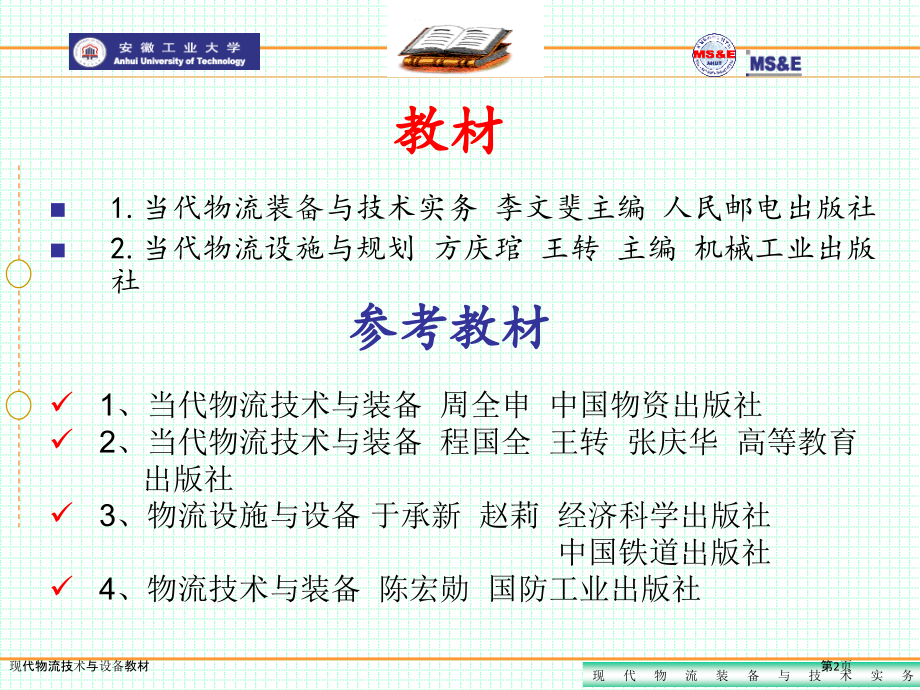

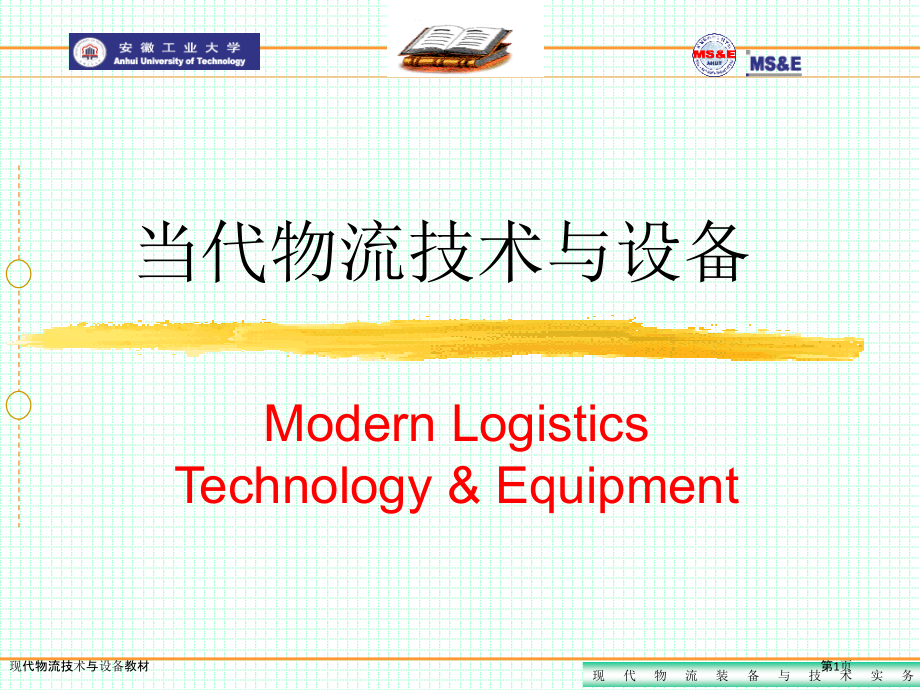

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,请输入标题,Click to edit Master text styles,Second level,Third level,现代物流装备与技术实务,请输入标题,Click to edit Master text styles,Second level,Third level,现代物流装备与技术实务,当代物流技术与设备,Modern Logistics,Technology&Equipment,现代物流技术与设备教材,第1页,参考教材,1.,当代物流装备与技术实务,李文斐主编 人民邮电出版社,2.,当代物流设施与规划,方庆琯 王转 主编 机械工业出版社,教材,1,、当代物流技术与装备,周全申 中国物资出版社,2,、当代物流技术与装备,程国全 王转 张庆华 高等教育,出版社,3,、物流设施与设备,于承新 赵莉 经济科学出版社,中国铁道出版社,4,、物流技术与装备 陈宏勋 国防工业出版社,现代物流技术与设备教材,第2页,本课程内容概要,1,、绪论,2,、集装技术及装备,3,、运输技术与装备,4,、装卸搬运技术与设备,5,、仓储技术与装备,6,、分拣技术及装备,7,、物流包装技术与装备,8,、物流信息采集技术与信息导引技术,9,、当代物流系统化技术,10,、当代物流系统仿真技术,现代物流技术与设备教材,第3页,教学计划及安排,课时,：,40 (,其中试验课时,2,课时）,学分,：,2.5,课程性质,：专业主干课程,课程特点,：全方面性、系统性、实践性。,学习方法,：理论联络实际方法；系统方法,基本要求,：,经过学习建立物流技术与设备概念和组成体系；熟悉惯用物流设备基本结构和技术性能参数；掌握物流设施设备配置标准和基本方法；了解惯用物流技术。,学习内容,：见教学实施计划,现代物流技术与设备教材,第4页,主要内容,学习目标,复习,&,思索题,第,1,章 绪论,现代物流技术与设备教材,第5页,主要内容,1,、物流装备分类,2,、物流设施设备现实状况,3,、当代物流装备发展趋势,4,、物流科学与物流技术,5,、当代物流技术分类和特征,6,、当代物流技术装备发展趋势,现代物流技术与设备教材,第6页,学习目标,了解物流装备分类、现实状况、发展趋势,重点掌握物流装备分类,重点掌握物流技术装备作用及配置标准,掌握技术、物流技术及物流科学概念,了解当代物流管理技术、物流系统规划技术,熟悉物流技术分类、特征及其发展,现代物流技术与设备教材,第7页,第,1,章 绪论,.,物流装备分类,物流装备：指企业在进行物流作业活动，实现物流功效过,程中所使用各种机械设备、器具等物质资料，但不包含建筑,物、装卸站台等物流基础设施。,1.1,运输装备,公路、铁路、水路、航空、管道运输装备五种类型。,1.2,储存装备,(,物资储备、保管设备,),货架、托盘、计量设备、通风设备、温湿度控制设备、养护设备和消防设备等。,现代物流技术与设备教材,第8页,1.3,装卸搬运设备,装卸：在指定地点以人力或机械将物品装入运输装备或从运输,装备内将其卸下作业活动，是一个以垂直方向移动为,主物流活动，包含物品装入、卸出，分拣、备货等作,业行为。,搬运：水平方向,.,装卸搬运：短程,运输：长途,装卸：垂直方向,.,现代物流技术与设备教材,第9页,按作业性质分,按主要用途或结构特征分,按物料运动方式分,水平运动方式,垂直运动方式,倾斜运动方式,垂直及水平运动方式,多平面运动方式,装卸机械,搬运机械,装卸搬运机械,起重装备,输送装备,装卸搬运车辆,专用装卸搬运机械,惯用装卸搬运装备包含叉车、手推车、手动托盘搬运车、各种,输送车、各种输送机、托盘搜集机、自动引导机、升降机及堆垛等,。,1.3,装卸搬运设备,现代物流技术与设备教材,第10页,1.4,包装装备,包装装备（包装机械）：是指完成全部或部分包装过程机器设备。,包装过程包含充填、裹包、封口等主要工序，以及与其相关前后工序。,1.5,流通加工装备,流通加工装备：指是在物品从生产领域向消费领域流动过程中，为,了促进销售、维护产品质量和提升物流效率，并使物品,在物理、化学或形状等方面不发生本质改变基础上，,对物品所进行包装、分拣、分割、计理、刷标志、组,装等活动,。,现代物流技术与设备教材,第11页,1.6,集装单元化装备,集装单元化装备：就是在货物储运过程中，为便于装卸和搬运，用集装器具或采取捆扎方法将物品组成标准规格单元货件。主要包含：集装箱、托盘、滑板、集装袋、集装网络、货捆、集装装卸设备集装运输设备、集装识别系统等。,1.7,物流信息技术设备,计算机硬件设备,有线网络设备,无线网络设备,信息自动采集设备,现代物流技术与设备教材,第12页,2.1,设施发展现实状况,2.1.1,国外发达国家物流基础设施发展情况,第一阶段,：从,19,世纪末到本世纪,30,年代，是各国公路普及阶段。,第二阶段,：从,30,年代到,50,年代，是各国公路改进阶段。,第三阶段,：从,50,年代到,80,年代，是各国高速公路和干线公路高速发展阶段。,第四阶段,为,80,年代末,90,年代初以来，是各国公路综合发展阶段。,.,物流设施设备现实状况,现代物流技术与设备教材,第13页,2.1.2,我国设施现实状况,“十五”期间，交通运输结构要进行战略性调整。,一是要处理我国公路路网结构不合理，技术等级低和站场设施不配套问题；,二是要处理沿海港口大型深水和专业化码头显著不足问题；,三是处理运力结构不合理问题。,“十五”交通工作奋斗目标：是继续加紧交通基础设施建设，为提前十年建成国道主干线系统奠定基础，主枢纽港经过能力有较大增加，水运主通道条件深入改进，西部地域交通建设取得显著进展。,现代物流技术与设备教材,第14页,从物流,运输装备,来看，我国公路运输装备在数量上有了很大增加，并自主开发出一大批适应提速要求信号、轨道结构和安全设备等铁路运输装备；同时，我国船舶运输装备也向着大型化和高速化方向发展；大部分航空企业也配置了对应人员和设备；管道建设也利用了卫星遥感和卫星定位等高新技术。,从物流,储存装备,来看，我国当前出入库系统大多由链式和辊道输送机组合而成。同时，我国又从国外引进了先进物流储存装备,2.2,设备发展现实状况,现代物流技术与设备教材,第15页,从物流,装卸搬运装备,来看，我国已向作业速度更加快、工作范围更广、装卸规模更大、专业化更强方向发展。,从物流,包装装备,来看，我国竞争层次已从开始价格竞争，转变为服务、质量竞争。,从,信息采集装备,来看，我国已经有电子数据交换、便携式数据终端、地理信息系统以及全球卫星导航与定位系统等。,现代物流技术与设备教材,第16页,.,当代物流装备发展趋势,大型化：指设备容量、规模、能力很大。,高速化：指设备运转速度和运行速度到达了较高水平。,信息化：指物流装备与信息技术紧密结合，实现高度自动化水平。,智能化：指物流自动化、信息化更高层次。,标准化：指硬件设备标准化、软件接口标准化,系统化：指组成物流系统装备成套、匹配，并到达了高效、经济,要求。,实用化：指当代物流设备要含有实用性，轻易维护，操作简单，并含有,较强耐久性、无故障性和良好经济性，以及较高安全性,和可靠性。,绿色化：指使用当代物流设备是需优先考虑对环境污染小绿色产品或,节能产品。,现代物流技术与设备教材,第17页,4.,物流科学与物流技术,4.1,概念：,技术：是人类从事详细活动所采取各种,伎俩,。,4.1.1,物流科学：是研究物流过程规律性及物流管理方法,学科,。它以物动态流转过程为主要研究对象，,4.1.2,物流技术：指在物流活动中,采取,自然科学与社会科学,理论,、,方法,以及,设施、设备、装置与工艺,总和。,科学：是一个知识体系和认知活动,总结,。,现代物流技术与设备教材,第18页,4.2.1,物流技术装备在物流系,统中地位和作用,1.,提升物流系统效率主要伎俩,2.,反应物流系统水平主要标志,3.,构筑物流系统主要成本原因,4.2,物流技术装备在物流系统中作用和配置标准,现代物流技术与设备教材,第19页,（,1,）物流技术装备配置合理性标准,（,2,）物流系统运作快速性、及时性、准确性和经济性标准,（,3,）选取物流器具和设备标准化标准,（,4,）含有较强灵活性、适应性标准,（,5,）充分利用空间,（,6,）降低人力搬运,4.2.2,物流技术装备配置标准,现代物流技术与设备教材,第20页,5.,物流技术分类和特征,5.1,物流技术分类,5.1.1,按物质属性分：物流硬技术和物流软技术,基础设施,机械设备,信息设备,材料,载运工具,物流硬技术,物流软技术,物流系统评价技术,物流信息化技术,当代物流管理技术,物流系统规划技术,现代物流技术与设备教材,第21页,5.1,物流技术分类,5.1.2,按物流系统功效要素分,:,运输技术,仓储技术,装卸搬运技术,包装技术,配送技术,流通加工技术,物流信息技术,现代物流技术与设备教材,第22页,5.2,物流技术特征,广泛性,集成性,综合性,交叉性,后进性,现代物流技术与设备教材,第23页,5.3,物流管理与系统规划相关技术,（,1,）有效客户反应（,ECR,）,（,2,）供给链库存控制技术（,VMI&JMI,）,（,3,）协同计划、预测与补给（,CPFR,）,（,4,）,JIT,采购与配送,5.3.1,当代物流管理技术,现代物流技术与设备教材,第24页,5.3.2,物流系统规划技术,（,1,）系统化与系统评价技术,（,2,）系统仿真技术,（,3,）系统布置规划技术（,SLP,）,现代物流技术与设备教材,第25页,6.,当代物流技术发展趋势,6.1,集成化物流技术开发与应用加速,6.3,物流软件开发与研究成为新热点,6.2,物流技术愈加柔性化,6.4,虚拟物流系统走向应用,6.5,绿色物流,现代物流技术与设备教材,第26页,复习题,1,、什么是物流技术？物流技术包含哪几大方面？,2,、什么是物流装备？物流装备分为哪些类？各有什么特点？,3,、什么是当代物流管理技术？详细包含哪些方面？,4,、试分析当代物流装备特征及发展方向。,5,、简明叙述当代物流装备配置标准。,你认为物流设施设备怎样分类比较合理、科学？,思索题,？,现代物流技术与设备教材,第27页,主要内容,学习目标,复习,&,思索题,第,2,章 集装技术与装备,现代物流技术与设备教材,第28页,主要内容,1,、引言,2,、物流标准化与集装单元化,3,、物流容器与物流容器标准化,4,、托盘与托盘标准化,5,、集装箱技术,现代物流技术与设备教材,第29页,学习目标,掌握物流标准化概念,掌握物流模数概念,掌握集装技术概念,了解集装技术作用和意义,掌握主要集装技术装备及特点,了解物流容器、托盘、集装箱尺寸规格,现代物流技术与设备教材,第30页,引言,在物流运作过程中，要经过货物单元化、标准化，实现装卸作业机械化、自动化，提升仓储作业速度和物流质量与效益。,集装技术出发点是把数件物品聚集为一定重量或容积单位整体，并使货物外形定型化，以实现机械化高效率作业和提升运输器具装载效率。,现代物流技术与设备教材,第31页,2,、物流标准化与集装单元化,2.1,标准化与单元化概念,2.2,集装单元化特点,2.3,集装单元化标准,2.4,包装与包装尺寸标准化,现代物流技术与设备教材,第32页,单元化,单元化是将不一样状态和大小物品，集装成一个搬运单元，便于搬运作业，故也叫做集装单元化。,标准化,标准化是指物品包装与集装单元尺寸,(,如托盘尺寸，包箱尺寸等,),要符合一定标准模数。,物流基础模数,物流模数,图,2-1,物流基础模数尺寸与集装单元基础模数尺寸配合关系,600,1200,600,600,2.1,标准化与单元化概念,现代物流技术与设备教材,第33页,物流模数：,是为了使物流系统化、合理化和标准化，而以数值关系表示物流系统各种原因尺寸标准。,物流基础模数：,物流系统各标准尺寸最小条约尺寸,ISO,及欧洲标准：,600mm400mm,物流集装模数,:,在物流基础模数尺寸基础上，确定各种集装设备基础尺寸，以此尺寸作为设计集装设备三维尺寸依据。以物流基础模数为基础，按倍数系列推导得来。,物流建筑模数：,物流系统中各种建筑物物流基础模数，它是以物流基础模数尺寸为依据确定。该尺寸是设计建筑物长、宽、高尺寸，门宙尺寸，建筑物柱间距、跨度及进深等尺寸依据。,现代物流技术与设备教材,第34页,集装,就是以最有效地实施物资搬运作为条件，把若干物品和包装货物或者零碎货物恰当地组合包装，到达适合于装卸、存放、搬运及机械操作。,集装单元,就是把一定物料整齐地集结成一个便于存放、搬运和运输单元。,集装单元化,就是以集装单元为基础组织装卸、搬运、储存和运输等物流活动方式。,现代物流技术与设备教材,第35页,集装单元器具,是指把物料集装成为一个完整、统一体积单元，并在结构上使其便于机械搬运和储存器具。主要有托盘、集装箱和其它集装单元器具。货物经过集装单元器具进行集装和组合包装后，提升了搬运活动性，货物随时处于准备流动状态，便于储存、装卸搬运、运输等步骤合理组织，便于实现物流作业机械化、自动化、标准化。,集装单元技术,就是应用不一样方法和器具，把有包装或无包装物品整齐地聚集成一个扩大了、便于装卸搬运，并在整个物流过程中保持一定形状作业单元技术。包含集装箱、托盘、集装袋、框架集装和无托盘集装等，是物流管理硬技术与软技术有机结合。,现代物流技术与设备教材,第36页,2.2 集装单元化特点,1）实现物流功效作业机械化、自动化；,2）缩短作业时间，提升效率和装卸机械机动性；,3）改进劳动条件；,4）便于衔接物流各功效步骤，降低差错；,5）节约包装费用；,6）提升仓容利用率；,7）能有效地保护物品；,8）缺点：作业有间歇、环境要求高、费用大、有效装载少,现代物流技术与设备教材,第37页,2.3 集装单元化基本标准,1,、通用化,2,、标准化,3,、系统化,4,、配套化,现代物流技术与设备教材,第38页,2.4,包装与包装尺寸标准化,包装：,指为在流经过程中保护产品、方便储运、促进销售，按一定技术方法而采取容器、材料及辅助材料名称。,包装单元：,指在运输、装卸、仓储等流经过程中，把多个包装组件组合成可用机械作业件货、成组件货或符合条件集装单元货物。,代号,包装单元尺寸,尺寸,极限偏差,A,10001200,1000,1200,-40,0,-48,0,B,8001200,800,-32,0,包装单元尺寸,现代物流技术与设备教材,第39页,3,、物流容器与物流容器标准化,3.1 物流容器分类,3.2 物流容器标准,现代物流技术与设备教材,第40页,3.1 物流容器分类,物流容器：,是工厂、企业、商业等部门用来盛放小型物料，以供人工或机具搬运常见器具，又称物流箱或周转箱。,通用容器：,指各种尺寸均符合包装容器尺寸系列，容器内没有特殊存放结构箱形容器。,专用容器：,指在容器内设有确保存放物定位、不磕碰特殊存放结构（固定或可拆装）容器。,按材质：木材、塑料、金属等,按适用范围和有没有存放结构,物流容器,通用容器,专用容器,现代物流技术与设备教材,第41页,专,用,容,器,插放式：容器内设有特定孔板或插杆，以供工件插入定位,架放式：容器内设有适应特定货物或工件搁放支架,格板式：容器内设有固定或拆装式隔板，工件分格放置,小车式：容器底部装有车轮，便于在台面或滑道上滚动,现代物流技术与设备教材,第42页,物流周转箱,广泛应用于汽车、医药、烟草、家电、商业流通、配送、及仓储领域、使产品周转便捷，堆放整齐，便于管理。合理设计，优良品质，使其适合于企业物流中运输、储存、流通加工等闭环回路配送系统,现代物流技术与设备教材,第43页,3.2 物流容器标准,容器普通集装在通用平托或柱式托盘上，用机械搬运，也可将容器集装于专用手推车上，或直接使用输送机等运输设备进行搬运。所以，依据物流标准化配合性标准，容器长和宽尺寸应按物流集装模数确定。,代号,规格,A,内空：,250150123,外形：,300200148,B,内空：,350250123,外形：,400300280,C,内空：,350250255,外形：,400300280,D,内空：,500350255,外形：,600400280,E,内空：,500350123,外形：,600400148,F,内空：,950550325,外形：,1000600340,现代物流技术与设备教材,第44页,问 题,请举例说明你了解物料搬运单元化和标准化实例。,怎样回答？,现代物流技术与设备教材,第45页,4、托盘与托盘标准化,4.1,托盘功效概述,4.2,托盘分类,4.3,托盘基本结构,4.4,托盘集装方法,现代物流技术与设备教材,第46页,现代物流技术与设备教材,第47页,所谓托盘，是指为了使物品能有效地装卸、运输与保管，并将其按一定数量组合放置于一定形状台面上，这种台面有供叉车从下部叉入并将台板托起叉入口，以这种结构为基本结构平板台面和在这种基本结构基础上形成，各种形式集装器具都能够统称之为托盘。,是一个用于机械化装卸、搬运和堆存货物集装单元工具（,GB 3716-83,），是一个特殊包装形式,普通是方形或长方形扁平垫板。这种垫板下面有“脚”（几根横梁），形成插口，以供铲车、叉车进行装卸、运输和堆放,有时也用于散装货物，半成品和产品暂时性堆垛和运输,4.1,托盘概述,1,、托盘（,pallet,）概念,现代物流技术与设备教材,第48页,2、托盘功效特点,托盘功效,搬运器具作用,集装容器功效,保护商品、降低损耗、便于装卸与运输，提升劳动效率，合理堆码储存，节约包装材料，简化包装工序，推进包装标准化,托盘特点,优点：,1.,自重量小，劳动消耗小,2.,返空轻易，占用运力少,3.,装盘轻易,4.,较普通包装组合量大,缺点：,1.,保护性差,2.,适用范围窄,现代物流技术与设备教材,第49页,依据实际计算，,8251100,、,11001100,和,10001200,三种规格托盘对集装箱底面积利用率最高。国际上主要国家使用率最高三种规格是,:8001100,、,9001100,、,11001100,。,1982,年颁布国家标准是,:8001200,、,8001100,和,10001200,三种。机械工业系统使用,JB3003,一,81,要求,:,平托盘规格为，,8251100,、,545825,两个规格,;,箱式托盘和柱式托盘为，,8001000,和,500800,。我国铁路使用托盘规格主要有,:8501250,、,9001250,、,9501250,和,10001250,四个规格。,3,、托盘规格,现代物流技术与设备教材,第50页,台板,叉口,我国托盘规格：,1000mm800mm,1200mm800mm,1200mm1000mm,现代物流技术与设备教材,第51页,4.2 托盘分类,现代物流技术与设备教材,第52页,1.,按托盘实际操作和利用分类,(1),两个方向通路托盘,(2),四个方向通路托盘,现代物流技术与设备教材,第53页,两面叉入式,四面叉入式,单面叉入式,现代物流技术与设备教材,第54页,2.,按托盘材质分类,(1),木托盘。,(2),钢托盘。,(3),铝托盘。,(4),胶合板托盘。,(5),塑料托盘。,(6),复合材料托盘等。,现代物流技术与设备教材,第55页,纸制托盘,塑料托盘,钢制托盘,木制托盘,金属制托盘,现代物流技术与设备教材,第56页,3.,按托盘负载重量分类,托盘在设计和使用中要考虑到它负载，故可依据负载重量分为,0.5,吨托盘、,1,吨托盘、,2,吨托盘等。,4.,按托盘结构分类,（,1,）平板式托盘，即平托盘。,（,2,）箱式托盘。,（,3,）立柱式托盘,现代物流技术与设备教材,第57页,平 板 托 盘,箱型托盘,折,叠,式,托,盘,现代物流技术与设备教材,第58页,箱式托盘,适用范围：,箱式托盘是在平托盘基础上发展起来，多用于散件或散状物料集装，金属箱式托盘还用于热加工车间集装热料。普通下部可叉装，上部可吊装，并可进行码垛（普通为四层）。,现代物流技术与设备教材,第59页,柱式托盘,适用范围：,柱式托盘是在平托盘基础上发展起来，其特点是在不压货物情况下可进行码垛（一般为四层）。多用于包装物料、棒料管材等集装。如图柱式托盘，还可认为可移动货架、货位；不用时，还可叠套存放，节约空间。近年来，在国外推广迅速。,现代物流技术与设备教材,第60页,网箱托盘,Grille Box Pallets,适用范围：,存放形状不规则物料。可使用托盘搬运车、叉车、起重机等作业；可相互堆叠四层；空箱可折叠。,性能参数：,外形尺寸长,X,宽,X,高,mm,线径网间隔,36,3050 x30100,（,mm,）动载重静承重,500,4x,（,500,）,kg,现代物流技术与设备教材,第61页,平 托 盘,标准单面木制托盘,(a),双面托盘,(b),四面方角托盘,(c),双翼托盘,(d),三层托盘,(e),现代物流技术与设备教材,第62页,物流台车,适用范围：,物流台车是在平托盘、柱式托盘、或网箱托盘底部装上脚轮而成，既便于机械化搬运，又宜于短距离人力移动。适合用于企业工序间物流搬运；也可在工厂或配送中心装上货物运到商店，直接作为商品货架一部分,现代物流技术与设备教材,第63页,仓储笼,1,、规格统一，容量固定，存放货物一目了然，易于仓库清点。,2,、可相互堆叠四层高，实现立体化存放。,3,、配合叉车、地牛、升降机、吊车等设备，可是用于运输、搬运、装卸、存放保管 等物流各个步骤中。,4,、使用强力钢条点焊而成，底部以,U,型槽钢焊接补强，使结构更坚固。操作简便，应用广泛，寿命长,现代物流技术与设备教材,第64页,垃圾筒,现代物流技术与设备教材,第65页,4.3 托盘基本结构,现代物流技术与设备教材,第66页,4.4 托盘集装方法,应用托盘实现集装单元化基本要素包含货物单元规格尺寸确实定、集装方式选取以及紧固方法选择。,1.,码盘尺寸选择,码盘长度和宽度，除了以托盘长度和宽度作为基数外，还必须考虑码盘前后和左右超出部分。,现代物流技术与设备教材,第67页,重合式码放（见,a,）,纵横交织式码放（见,b,）,旋转交织式码放（见,c,）,正反交织式码放（见,d,）,2.,托盘码放形式,现代物流技术与设备教材,第68页,现代物流技术与设备教材,第69页,3.紧固方法选择,1）捆扎：水平、垂直和对角等方式。,现代物流技术与设备教材,第70页,2,）黏合：,a.,涂胶黏合,b.,胶带黏合,现代物流技术与设备教材,第71页,3,）加框架紧固,加框架紧固：是将墙板式框架加在托盘货物相正确两面或四面以至顶部，用以增加托盘货物钢性方法,4,）网罩紧固,5,）金属卡具固定,6,）层间夹纸板,7,）收缩薄膜包装,8,）拉伸薄膜包装,现代物流技术与设备教材,第72页,1,）对口交流方式,对口交流方式是指交换单位间签署托盘交换协议，说明在托盘流通中共同恪守回送、使用、保养、归属、滞留期、收费标准以及清算方法等项事宜流通形式。,2,）及时交换方式,及时交换方式是指产、供、销单位都以运输为中心，在发运托盘载货物同时，从运输单位取回同等数量空托盘或托盘货物，或者在接收盘载货物同时，交给运输单位同等数量空托盘或载货托盘。,4.,托盘流通,现代物流技术与设备教材,第73页,3,）租赁方式,租赁方式是指托盘归托盘企业全部，使用者在其遍布全国各地营业点进行租赁和使用后偿还。,4,）租赁,交换方式,这是交换方式与租赁方式结合方式。,5,）结算交换方式,这种流通方式是指发货人在收到收货人寄来到站已收妥收货人交回了空托盘收据后，向发站索回同等数量空托盘，并支付一定联营费。,现代物流技术与设备教材,第74页,5.,托盘使用方式,现代物流技术与设备教材,第75页,在此视频材料中我们能够看到，因为轨道小车跟堆剁机使用了一样规格托盘，使得货物在整个转运入库过程中能够非常流畅地利用机械设备完成。这还只是储运系统内部使用了一贯托盘带来好处，假如这么托盘标准化能推广到整个企业物流系统,甚至全供给链，那带来效率潜力将是无法想象。,现代物流技术与设备教材,第76页,4.5 集装箱技术,1.,集装箱概述,2.,集装箱规格标准,3.,集装箱分类,现代物流技术与设备教材,第77页,现代物流技术与设备教材,第78页,1.集装箱概述,定义说明：,依据国际标准化组织（,ISO,）,TC/04,委员会定义，凡具备以下条件运输容器，可称为集装箱。,1,、含有足够强度，能长久重复使用；,2,、中途转运时，不用搬动箱内货物，可整体转载；,3,、备有便于装卸装点，能进行快速装卸；,4,、便于货物装入和卸出；,5,、含有,1,立方米以上内部容积。,集,装,箱,现代物流技术与设备教材,第79页,集装箱结构,集装箱主要结构,集装箱通常是六面形箱体。它由两个侧壁，一个端壁，一个箱顶，一个箱底和一对箱门所组成,集装箱主要构件,角件,集装箱标志,（,1,）识别系统,（,2,）尺寸代码和箱型代码,（,3,）作业标识,现代物流技术与设备教材,第80页,集装箱外形及组成,现代物流技术与设备教材,第81页,2.集装箱规格标准,国际标准集装箱,国家标准集装箱,地域标准集装箱,企业标准集装箱,现代物流技术与设备教材,第82页,3.集装箱分类,为适应装载不一样种类货物而需要不一样种类集装箱，它们在外观、结构、强度、尺寸等方面都不尽相同。集装箱可按其用途、箱体材料、箱体结构和外部尺寸等不一样进行分类。,现代物流技术与设备教材,第83页,现代物流技术与设备教材,第84页,1),杂货集装箱,2),开顶集装箱,3),台架式集装箱,4),平台集装箱,5),冷藏集装箱,6),散货集装箱,7),通风集装箱,8),罐状集装箱,9),动物集装箱,10),汽车集装箱,11),组合式集装箱,12),服装集装箱,13),其它用途集装箱,国际标准集装箱分类,现代物流技术与设备教材,第85页,1),杂货集装箱（或通用集装箱）,用来运输无需控制温度件杂货，其使用范围极广，占全部集装箱,80%,以上。这种集装箱通常为封闭式，在一端或侧面设有箱门。干货集装箱通惯用来装运文化用具、化工用具、电子机械、工艺品、医药、日用具、纺织品及仪器零件等，,不受温度改变影响各类固体散货、颗粒或粉末状货物,都能够由这种集装箱装运。,9-2,通用集装箱,现代物流技术与设备教材,第86页,2),开顶集装箱,没有刚性箱顶集装箱，但有由可折叠式或可折式顶梁支撑帆布、塑料布或涂塑布制成顶篷，其它构件与通用集装箱类似。这种集装箱,适于装载大型货物和重货，,如钢铁、木材，尤其是像玻璃板等易碎重货，利用吊车从顶部吊入箱内不易损坏，而且也便于在箱内固定。,9-3,开顶集装箱,现代物流技术与设备教材,第87页,3),台架式集装箱,没有箱顶和侧壁，甚至连端壁也去掉，而只有底板和四个角柱集装箱。这种集装箱能够从前后、左右及上方进行装卸作业，适合,装载长大件和重货件，,如重型机械、钢材、钢管、木材、钢锭等。台架式集装箱没有水密性，怕水湿货物不能装运，或用帆布遮盖装运。,9-4,台架式集装箱,现代物流技术与设备教材,第88页,4),平台集装箱,是在台架式集装箱上再简化而只保留底板一个特殊结构集装箱。平台长度与宽度与国际标准集装箱箱底尺寸相同，可使用与其它集装箱相同紧固件和起吊装置。这一集装箱采取打破了过去一直认为集装箱必须含有一定容积概念。,9-5,平台集装箱,现代物流技术与设备教材,第89页,5),冷藏集装箱,以运输冷冻食品为主，能保持一定温度保温集装箱。它专为运输如鱼、肉、新鲜水果、蔬菜等食品而特殊设计。当前国际上采取冷藏集装箱基本上分两种：,一个是集装箱内带有冷冻机叫机械式冷藏集装箱,另一个箱内没有冷冻机而只有隔热结构,，即在集装箱端壁上设有进气孔和出气孔，箱子装在舱中，由船舶冷冻装置供给冷气，叫做,外置式,冷藏集装箱。,9-6,机械式冷藏集装箱,现代物流技术与设备教材,第90页,6),散货集装箱,一个密闭式集装箱，有玻璃钢制和钢制两种。前者因为侧壁强度较大，故普通装载麦芽和化学品等相对密度较大散货，后者则用于装载相对密度较小谷物。散货集装箱顶部装货口应设水密性良好盖，以防雨水侵入箱内。,9-7,散货集装箱,现代物流技术与设备教材,第91页,7),通风集装箱,为装运水果、蔬菜等不需要冷冻而含有呼吸作用货物，在端壁和侧壁上设有通风孔集装箱，如将通风口关闭，一样能够作为杂货集装箱使用。,9-8,通风集装箱,现代物流技术与设备教材,第92页,8),罐状集装箱,专用以装运酒类、油类（如动植物油）、液体食品以及化学品等液体货物集装箱。它还能够装运其它液体危险货物。这种集装箱有单罐和多罐数种，罐体四角由支柱、撑杆组成整体框架。,9-9,罐状集装箱,现代物流技术与设备教材,第93页,9),动物集装箱,一个装运鸡、鸭、鹅等活家禽和牛、马、羊、猪等活家畜用集装箱。为了遮敝太阳，箱顶采取胶合板露盖，侧面和端面都有用铝丝网制成窗，以求有良好通风。侧壁下方设有清扫口和排水口，并配有上下移动拉门，可把垃圾清扫出去。还装有喂食口。动物集装箱在船上普通应装在甲板上，因为甲板上空气流通，便于清扫和照料。,9-10,动物集装箱,现代物流技术与设备教材,第94页,10),汽车集装箱,一个运输小型轿车用专用集装箱，其特点是在简易箱底上装一个钢制框架，这种集装箱分为单层和双层两种。因为小轿车高度为,1.35,米,1.45,米，如装在,8,英尺（,2.438,米）标准集装箱内，其容积要浪费,2,5,以上。因而出现了双层集装箱。这种双层集装箱高度有两种：一个为,10.5,英尺（,3.2,米），一个为,8.5,英尺高,2,倍。所以汽车集装箱普通不是国际标准集装箱。,9-11,汽车集装箱,现代物流技术与设备教材,第95页,11),组合式集装箱,又称“子母箱”，它结构是在独立底盘上，箱顶、侧壁和端壁能够分解和组合，既能够单独运输货物，也能够紧密地装在,20ft,和,40ft,箱内，作为辅助集装箱使用。它拆掉壁板后，形似托盘，所以又称为“盘式集装箱”。,当前在用几个：,G32,、,G64,、,G66,和,G132,。在一个,20ft,集装箱内，可装载,24,个,G32,，,12,个,G64,，,12,个,G66,，,6,个,G132,。,现代物流技术与设备教材,第96页,12),服装集装箱,这种集装箱特点是，在箱内上侧梁上装有许多根横杆，每根横杆上垂下若干条皮带扣、尼龙带扣或绳索，成衣利用衣架上钩，直接挂在带扣或绳索上。这种服装装载法属于无包装运输，它不但节约了包装材料和包装费用，而且降低了人工劳动，提升了服装运输质量。,9-12,服装集装箱,现代物流技术与设备教材,第97页,13),其它用途集装箱,集装箱现在应用范围越来越广泛，不但用于装运货物，还广泛用于其它用途。,“流动电站集装箱,”：可在一个,20ft,内装置一套完整发电机组，装满燃油后可连续发电,96h,，供给,36,只,20ft,或,40ft,冷藏集装箱用电。,“流动舱室集装箱”“流动办公室集装箱”,：可在一个,20ft,集装箱内装备舒适居室和办公室。,美国已研制成了由若干只,20ft,集装箱组成“战地医院”，有几十个床位，配有药房、化验室、手术室、护理室等，可用,C130,运输机运输，在战地快速布置。,现代物流技术与设备教材,第98页,集装箱堆场,现代物流技术与设备教材,第99页,集装箱叉车,适用范围：,集装箱叉车是集装箱码头和堆场上惯用一个集装箱专用装卸机械，主要用作堆垛空集装箱等辅助性作业，也可在集装箱吞吐量不大（年低于,3,万标准箱）综合性码头和堆场进行装卸与短距离搬运。,分类：,集装箱型号与集装箱叉车起重量对应关系以下：,集装箱型号,规格,最大总重量（吨）,对应叉车起重量（吨）,IAA,40,30.48,37,IBB,30,25.4,28,ICC,20,20.32,25,ID,10,10.16,16,APL,40,38.00,42,现代物流技术与设备教材,第100页,集装箱叉车,现代物流技术与设备教材,第101页,集装箱正面吊,定义,集装箱正面吊是经过改变可伸缩动臂长度和角度，实现集装箱装卸和堆垛作业工业搬运车辆。,适用范围：,与集装箱叉车相比，含有自重轻、视野好、机动性好、设备投资小等优点。广泛用于集装箱码头，公路集装箱枢纽站等，中小型堆场堆垛作业，也能够作为码头前沿与堆场间短距离搬运作业。伴随我们集装箱运输发展，公路集装箱枢纽站发展，正面吊必将快速发展,。,现代物流技术与设备教材,第102页,其它形式集装化,（一）,集装袋,集装袋，英文,(Flexible Container),意思是一个柔性、可折叠包装容器，因而也称之为软容器。,1.,集装袋用途,按商品分类，集装袋用途有下述几个方面,:,（,1,）盛装食品。,（,2,）盛装矿砂。,（,3,）盛装化工原料和产品。,现代物流技术与设备教材,第103页,集装袋,定义说明：,集装袋又称柔性集装箱，是集装单元器具一个，配以起重机或叉车，就能够实现集装单元化运输。它适合用于装运大宗散状粉粒状物料。它特点是结构简单、自重轻、能够折叠、回空所占空间小、价格低廉。,性能参数：,适用型式重复使用型一次使用型形状圆桶型方型圆锥型折叠型提升方式顶面底面侧面排 料 口有无材料橡胶塑料帆布充填重量,0.5/1.0/1.5/2.0/2.5/3,吨容积,500/640/840/1000/1250/1500/1750/,立方米,现代物流技术与设备教材,第104页,2.,集装袋类型,（,1,）按袋形分主要有,:,圆简形,;,方形两种。,（,2,）按吊袋位置和装卸方式分，可分为,:,顶部吊袋，仅袋口灌料口,1,根吊袋,;,底部吊袋,4,根吊袋一直到袋子底部,;,侧面吊袋，指吊袋分布于集装两侧，普通有,4,根。其它形式还有叉车式（无吊袋）和托盘式集装袋等。,（,3,）按制造材料分，可分为胶布集装袋、树脂加工布袋和交织布袋等。另外，还有用各种皮革或用复合材料制成各种集装袋。,（,4,）按有没有卸料口分，可分为有卸料口和无卸料口集装袋两种。,现代物流技术与设备教材,第105页,3.,集装袋操作过程,（,1,）装料,（,2,）运输,（,3,）卸料,（,4,）回收,现代物流技术与设备教材,第106页,（二）货捆,货捆是集装化一个形式。它是采取各种材料绳索，将货物进行各种形式捆扎，使若干件单件货物聚集成一个单元。,（三）框架,框架是集装化一个主要伎俩。这是一个依据物资外形特征选择或特制各种形式框架，以适合用于物资集装方法。,现代物流技术与设备教材,第107页,补充内容：集装箱码头,集装箱码头,特点,（,1,）码头作业机械化，高效化；,（,2,）码头生产管理计算机化、信息化；,（,3,）码头设施大型化、深水化。,1,、集装箱码头特点和基本要求,现代物流技术与设备教材,第108页,集装箱码头（,Container Terminal,）,：是专供停靠集装箱船舶，装卸集装箱港口作业场所。,现代物流技术与设备教材,第109页,对集装箱码头基本要求,（,1,）含有供集装箱船舶安全进出港水哉和方便装卸泊位。,（,2,）含有适当数量技术性能良好集装箱专用机械设备；,（,3,）含有宽大堆场和堆场设施；,（,4,）含有必要装拆箱设备和能力；,（,5,）含有完善计算机生产管理系统；,（,6,）含有通畅集疏运条件；,（,7,）含有当代化集装箱运输专业人才。,现代物流技术与设备教材,第110页,2,、集装箱码头职能,集装箱码头在整个集装箱运输过程中对加速车船周转，提升货运速度，降低整体运输成本等方面，起着十分主要作用。通常认为，集装箱码头主要有以下职能,1),装箱运输系统中集散站,；,2),提供集装箱堆场,，作为转换集装箱运输方式缓冲地；,3),水路集装箱运输和陆路集装箱运
