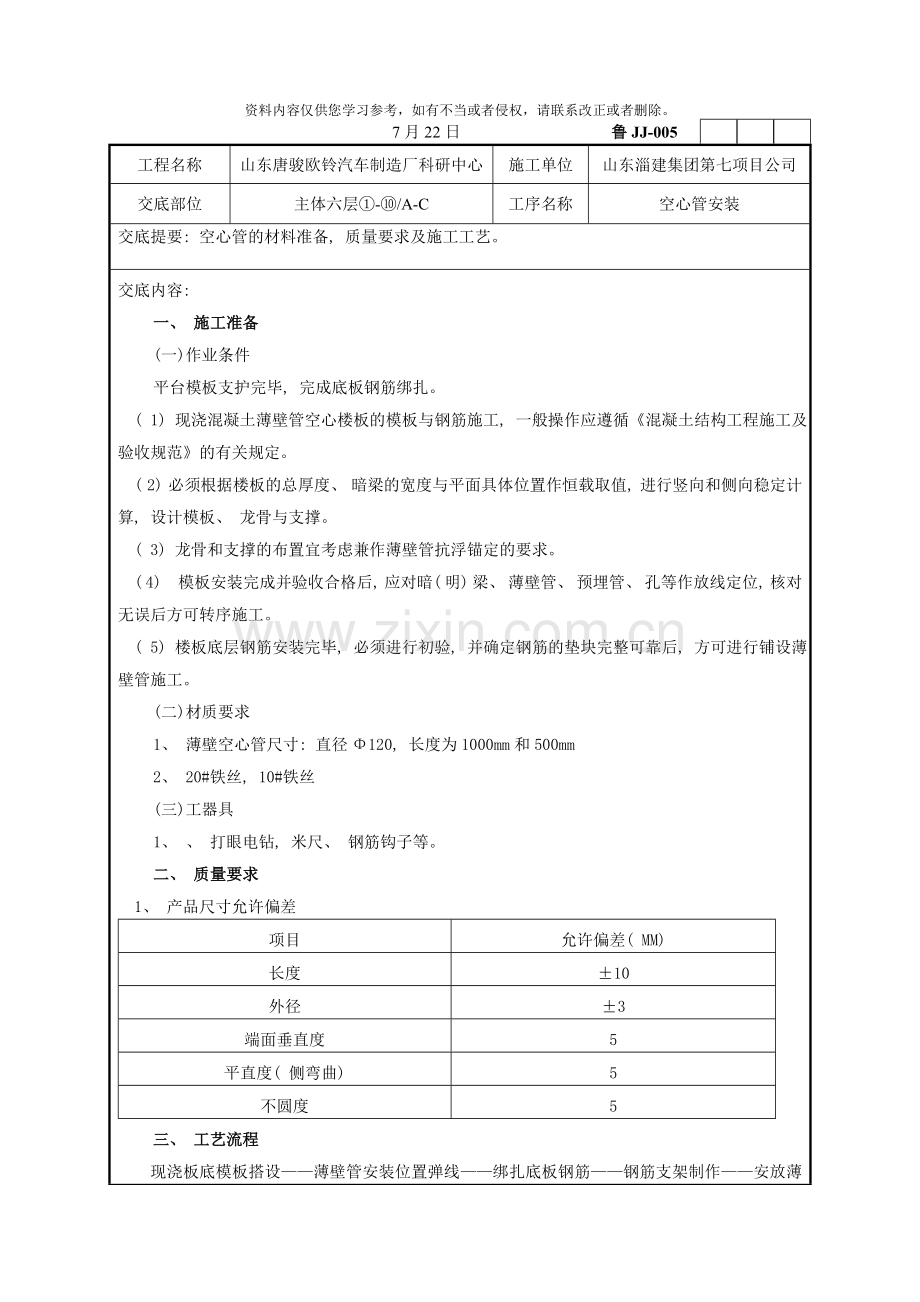

7月22日

鲁JJ-005

工程名称
山东唐骏欧铃汽车制造厂科研中心
施工单位
山东淄建集团第七项目公司
交底部位
主体六层①-⑩/A-C
工序名称
空心管安装
交底提要: 空心管的材料准备, 质量要求及施工工艺。
交底内容:
一、 施工准备
(一)作业条件
平台模板支护完毕, 完成底板钢筋绑扎。
( 1) 现浇混凝土薄壁管空心楼板的模板与钢筋施工, 一般操作应遵循《混凝土结构工程施工及验收规范》的有关规定。
( 2) 必须根据楼板的总厚度、 暗梁的宽度与平面具体位置作恒载取值, 进行竖向和侧向稳定计算, 设计模板、 龙骨与支撑。
( 3) 龙骨和支撑的布置宜考虑兼作薄壁管抗浮锚定的要求。
( 4) 模板安装完成并验收合格后, 应对暗( 明) 梁、 薄壁管、 预埋管、 孔等作放线定位, 核对无误后方可转序施工。
( 5) 楼板底层钢筋安装完毕, 必须进行初验, 并确定钢筋的垫块完整可靠后, 方可进行铺设薄壁管施工。
(二)材质要求
1、 薄壁空心管尺寸: 直径Φ120, 长度为1000mm和500mm
2、 20#铁丝, 10#铁丝
(三)工器具
1、 、 打眼电钻, 米尺、 钢筋钩子等。
二、 质量要求
1、 产品尺寸允许偏差
项目
允许偏差( MM)
长度
±10
外径
±3
端面垂直度
5
平直度( 侧弯曲)
5
不圆度
5
三、 工艺流程
现浇板底模板搭设——薄壁管安装位置弹线——绑扎底板钢筋——钢筋支架制作——安放薄壁管——固定薄壁管——绑扎薄壁管上部固定筋——予埋管线——绑扎梁板负筋——绑扎肋中钢筋网片——固定网片筋——搭设施工便道、 砼输送管——隐蔽工程验收——砼浇注——砼养护及拆摸。

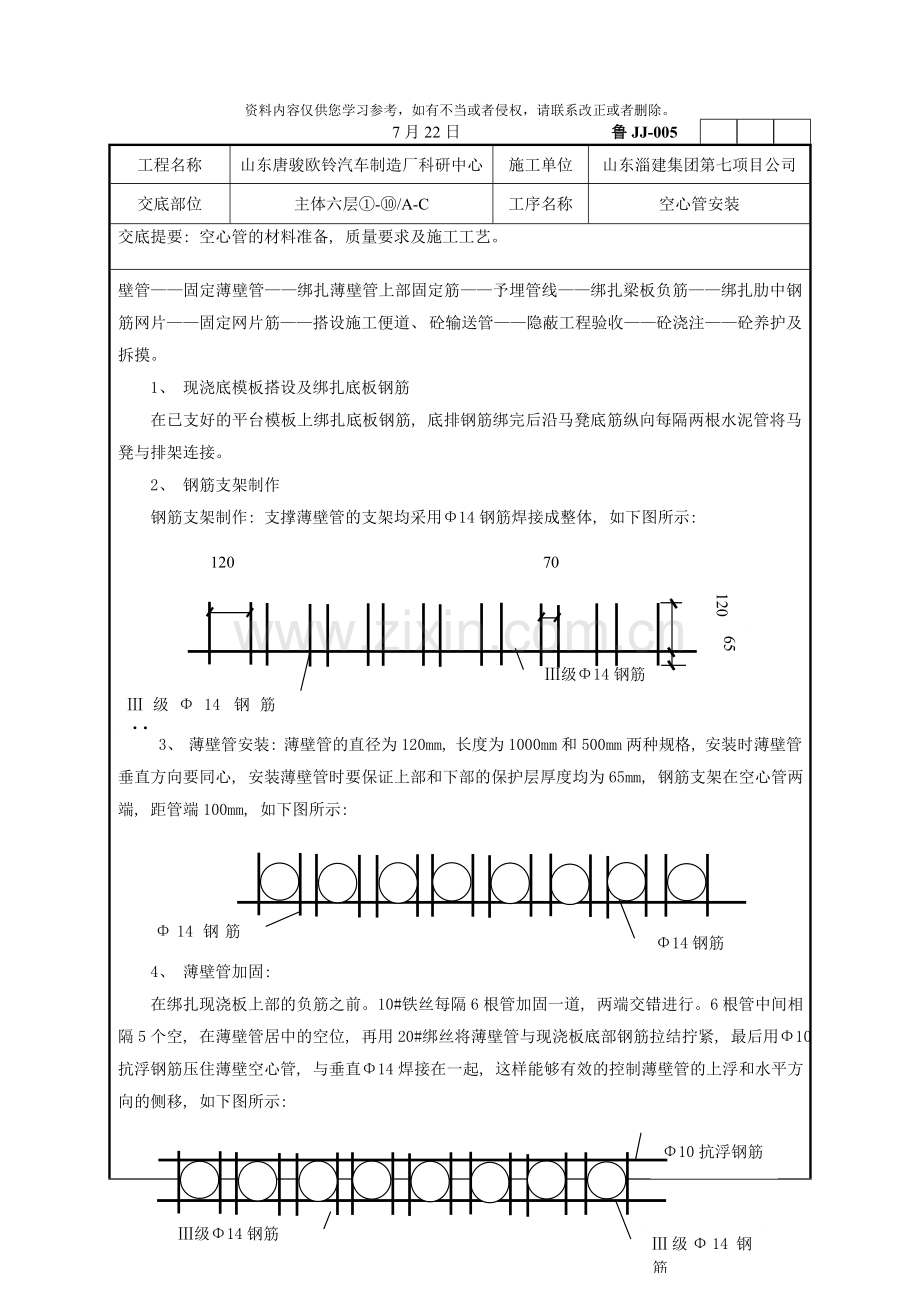

1、 现浇底模板搭设及绑扎底板钢筋
在已支好的平台模板上绑扎底板钢筋, 底排钢筋绑完后沿马凳底筋纵向每隔两根水泥管将马凳与排架连接。
2、 钢筋支架制作
钢筋支架制作: 支撑薄壁管的支架均采用Φ14钢筋焊接成整体, 如下图所示:
65
Ⅲ级Φ14钢筋jiagu

Ⅲ级Φ14钢筋
120
70
120

3、 薄壁管安装: 薄壁管的直径为120mm, 长度为1000mm和500mm两种规格, 安装时薄壁管垂直方向要同心, 安装薄壁管时要保证上部和下部的保护层厚度均为65mm, 钢筋支架在空心管两端, 距管端100mm, 如下图所示:
Φ14钢筋
Φ14钢筋jiagu

4、 薄壁管加固:
在绑扎现浇板上部的负筋之前。10#铁丝每隔6根管加固一道, 两端交错进行。6根管中间相隔5个空, 在薄壁管居中的空位, 再用20#绑丝将薄壁管与现浇板底部钢筋拉结拧紧, 最后用Φ10抗浮钢筋压住薄壁空心管, 与垂直Φ14焊接在一起, 这样能够有效的控制薄壁管的上浮和水平方向的侧移, 如下图所示:
Φ10抗浮钢筋

Ⅲ级Φ14钢筋

Ⅲ级Φ14钢筋

在混凝土浇筑过程中, 因混凝土的流动性和侧压力以及泵送混凝土的冲击力, 薄壁管会发生水平方向的移动( 主要时垂直于管方向的移动) ; 因此在混凝土浇筑前首先确定浇筑的路线( 最好是垂直于管的方向进行) 。提前根据管间距做好木楔, 在浇筑混凝土前将木楔插入管间( 管两端对称进行) , 这样能够将管连成整体增大抗侧移的力度, 防止管水平移动。提前插入的范围能够根据现场情况确定, 以保证管件不移动为准。在混凝土浇筑过后随时抽掉木楔。要派专人进行木楔的抽插, 这样能够保证木楔的重复利用和工作的连续进行。
绑扎肋中钢筋网片: 采用22#铁丝将已焊接而成的钢筋网片绑扎在现浇板底部钢筋上, 绑扎要垂直。
5、 水电线管的安装
薄壁管下的预留水电线管盒应按线预埋, 为减少其对楼板断面的削弱, 管线盒宜尽可能布置在管间肋位置。与薄壁管相交的埋管宜采用钢管, 预埋管交叉点应布置在管间肋处。竖向穿板管且先预埋套管。必要时预埋管线部薄壁管可断开或在薄壁管管身锯缺口并堵填, 让出管线位置。
6、 砼浇注
在同建设、 监理单位对隐蔽验收合格后, 进行砼浇注, 泵送砼塌落度控制在180—200mm, 砼布料来回穿梭平行于板肋, 采用φ300mm振动棒, 沿肋部循序渐进地振捣, 以保证板底部砼密实。严禁振动棒直接振动薄壁管, 以免破坏薄壁管。
7、 砼养护、 拆模: 砼采用塑料薄膜覆盖, 加盖棉毡或草帘湿水养护14d, 砼达到100%的设计强度才能拆模。
三、 施工质量、 安全保证措施及注意事项
①、 薄壁管安放要顺直、 平整, 误差控制在20mm以内。
②、 薄壁管施工现场堆放高度不得高于1.8米, 以防薄壁管倒塌或底部薄壁管受压破损。
③、 现浇板钢筋施工时, 搭设施工便道, 人员不得直接踩踏薄壁管, 以防破损。
④、 泵送砼浇注时, 泵管架设在施工便道或专用钢筋马镫上, 严禁直接放在钢筋上。
⑤、 薄壁管施工安装时若破损轻微, 用塑料布或编制布修补好。若破损较大必须换掉。

⑥在水泥管搬运、 安装过程中, 要注意对管的保护, 小心轻放, 严禁重击、 碰撞。
⑦安装固定薄壁管施工过程, 应在管顶随铺垫木板作保护, 不允许直接踩踏薄壁管。已铺设好的水泥管的上部不能堆放重物; 绑扎钢筋时, 注意避免钢筋碰坏管子。
⑧平台砼强度达到100%时, 方可拆模。

项目( 专业)
技术负责人

交底人

接受交底人
